Configurar las rutas de federación y el tráfico multimedia



Última modificación del tema: 15-2012-2012

La federación es una relación de confianza entre dos o más dominios SIP que permite a los usuarios de organizaciones independientes comunicarse a través de los límites de la red. Después de migrar al grupo piloto de Lync Server 2013, debe pasar de la ruta de federación de los servidores perimetrales de Lync Server 2010 a la ruta de federación de los servidores perimetrales de Lync Server 2013.

Use los procedimientos siguientes para realizar la transición de la ruta de federación y la ruta de tráfico multimedia desde el servidor perimetral de Lync Server 2010 y Director a su servidor perimetral de Lync Server 2013 para una implementación de un solo sitio.

Importante

Cambiar la ruta de la ruta de federación y la ruta del tráfico multimedia requiere que se programe el tiempo de inactividad de mantenimiento para los servidores perimetrales de Lync Server 2013 y Lync Server 2010. Todo este proceso de transición también significa que el acceso federado no estará disponible durante la interrupción. Debe programar el tiempo de inactividad para un momento en el que espera una actividad mínima del usuario. También debe proporcionar notificaciones suficientes a los usuarios finales. Planee en consecuencia esta interrupción y establezca las expectativas adecuadas dentro de su organización.

Importante

Si su servidor perimetral de Lync Server 2010 heredado está configurado para usar el mismo FQDN para el servicio perimetral de acceso, el servicio perimetral de conferencia web y el servicio perimetral de A/V, los procedimientos descritos en esta sección no son compatibles. Si los servicios perimetrales heredados están configurados para usar el mismo FQDN, primero debe migrar todos los usuarios de Lync Server 2010 a Lync Server 2013 y, después, retirar el servidor perimetral de Lync Server 2010 antes de habilitar la federación en el servidor perimetral de Lync Server 2013.

Importante

Si su federación XMPP se enruta a través de un servidor perimetral de Lync Server 2013, los usuarios de Lync Server 2010 heredados no podrán comunicarse con el partner federado XMPP hasta que todos los usuarios se hayan movido a Lync Server 2013, se hayan configurado las directivas XMPP y los certificados, el partner federado XMPP se haya configurado en Lync Server 2013, y, por último, se han actualizado las entradas DNS.

Para quitar la asociación de federación heredada de sitios de Lync Server 2013

1. En el servidor front-end de Lync Server 2013, abra la topología existente en el Generador de topologías.

2. En el panel izquierdo, vaya al nodo de sitio, que se encuentra directamente debajo de Lync Server.

3. Haga clic con el botón secundario en el sitio y, a continuación, haga clic en Editar propiedades.

4. En el panel izquierdo, seleccione Ruta de federación.

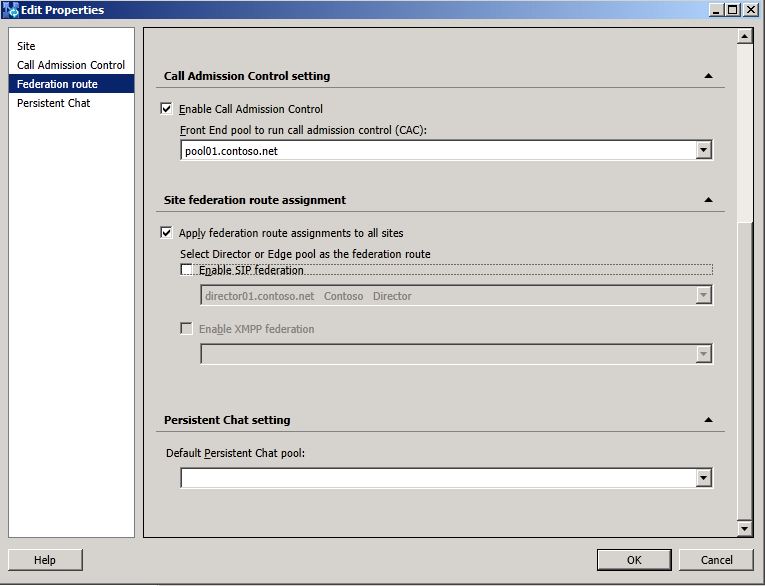

5. En Asignación de ruta de federación de sitio, desactive la casilla Habilitar federación SIP para deshabilitar la ruta de federación a través del entorno heredado de Lync Server 2010.



6. Haga clic en Aceptar para cerrar la página Editar propiedades.

7. En Generador de topologías, seleccione el nodo superior de Lync Server.

8. En el menú Acción , haga clic en Publicar topología.

9. Haga clic en Siguiente para completar el proceso de publicación y, a continuación, haga clic en Finalizar cuando se haya completado el proceso de publicación.

Para configurar el servidor perimetral heredado como un servidor perimetral no federante

1. En el panel izquierdo, vaya al nodo Lync Server 2010 y, después, al nodo grupos de servidores perimetrales .

2. Haz clic con el botón derecho en el servidor perimetral y, a continuación, haz clic en Editar propiedades.

3. Seleccione General en el panel izquierdo.

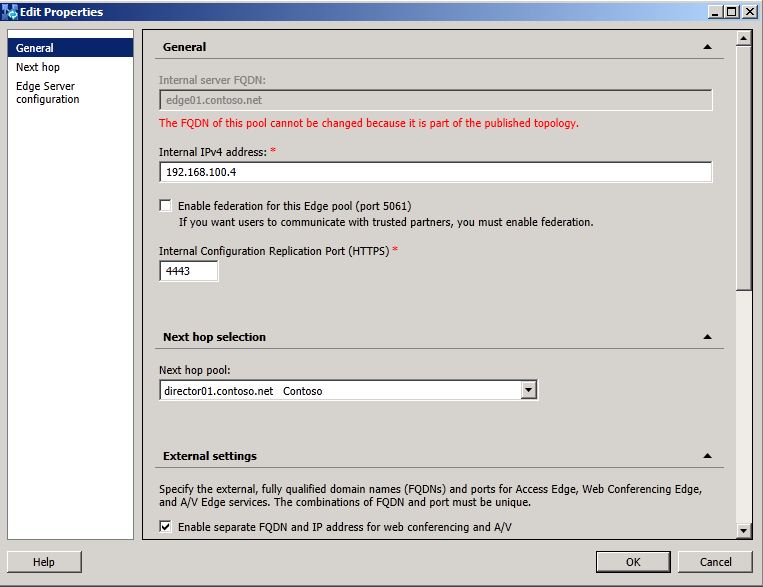

4. Desactiva la casilla Habilitar federación para este grupo perimetral (puerto 5061) y selecciona Aceptar para cerrar la página.



5. En el menú Acción , seleccione Publicar topología y, a continuación, haga clic en Siguiente.

6. Cuando se complete el Asistente para publicación , haga clic en Finalizar para cerrar el asistente.

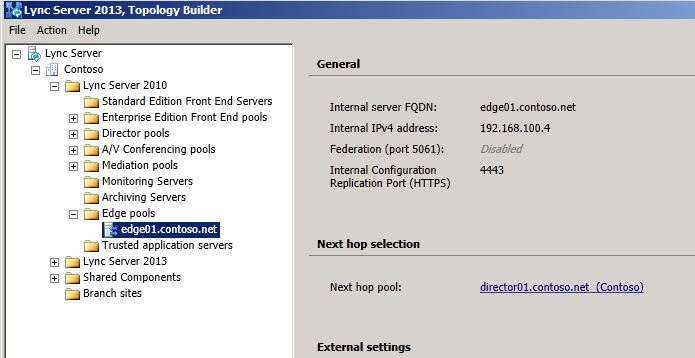

7. Comprueba que la federación del servidor perimetral heredado está deshabilitada.



Para configurar certificados en el servidor perimetral de Lync Server 2010

1. Exporte el certificado de proxy de acceso externo, con la clave privada, desde el servidor perimetral de Lync Server 2010 heredado.

2. En el servidor perimetral de Lync Server 2013, importe el certificado externo proxy de acceso del paso anterior.

3. Asigne el certificado externo proxy de acceso a la interfaz externa de Lync Server 2013 del servidor perimetral.

4. El certificado de interfaz interna del servidor perimetral de Lync Server 2013 debe solicitarse a una CA de confianza y asignarse.

Para cambiar la ruta de federación de Lync Server 2010 para usar Lync Server 2013 Edge Server

1. En el Generador de topologías, en el panel izquierdo, vaya al nodo de Lync Server 2013 y, a continuación, al nodo grupos de servidores perimetrales .

2. Haz clic con el botón derecho en el servidor perimetral y, a continuación, haz clic en Editar propiedades.

3. Seleccione General en el panel izquierdo.

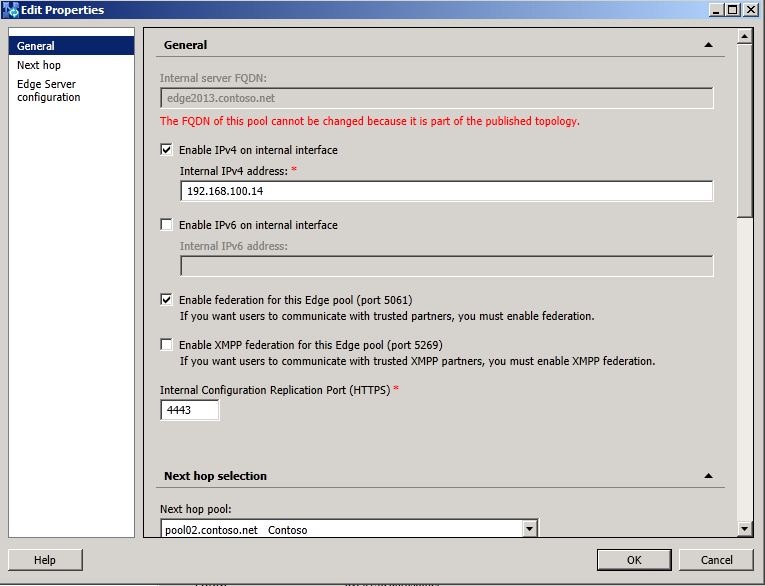

4. Activa la entrada de la casilla Habilitar federación para este grupo de servidores perimetrales (puerto 5061) y, a continuación, haz clic en Aceptar para cerrar la página.

   de de la página General, página General

5. En el menú Acción , seleccione Publicar topología y, a continuación, haga clic en Siguiente.

6. Cuando se complete el Asistente para publicación , haga clic en Finalizar para cerrar el asistente.

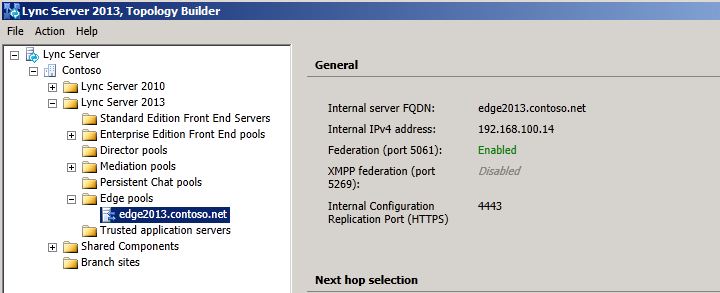

7. Compruebe que la federación (puerto 5061) esté establecida en Habilitado.



Para actualizar la federación del servidor perimetral de Lync Server 2013 en el próximo salto

1. En el Generador de topologías, en el panel izquierdo, vaya al nodo de Lync Server 2013 y, a continuación, al nodo grupos de servidores perimetrales .

2. Expanda el nodo, haga clic con el botón derecho en el servidor perimetral que aparece y, a continuación, haga clic en Editar propiedades.

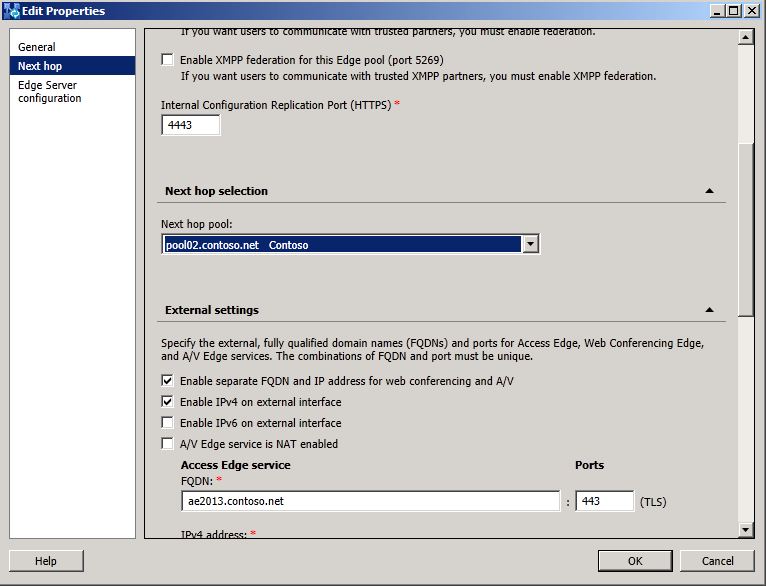

3. En la página General , en Selección de salto siguiente, seleccione en la lista desplegable el grupo de Lync Server 2013.

   de diálogo Editar propiedades de la página de siguiente

4. Haga clic en Aceptar para cerrar la página Editar propiedades.

5. En Generador de topología, seleccione el nodo superior de Lync Server .

6. En el menú Acción , haga clic en Publicar topología y complete el asistente.

Para configurar la ruta de acceso multimedia de salida de Lync Server 2013 Edge Server

1. Desde el Generador de topologías, en el panel izquierdo, vaya al nodo lync Server 2013 y, a continuación, al grupo situado debajo de Servidores front-end de Standard Edition o Enterprise Edition grupos de servidores front-end.

2. Haga clic con el botón derecho en el grupo y, a continuación, haga clic en Editar propiedades.

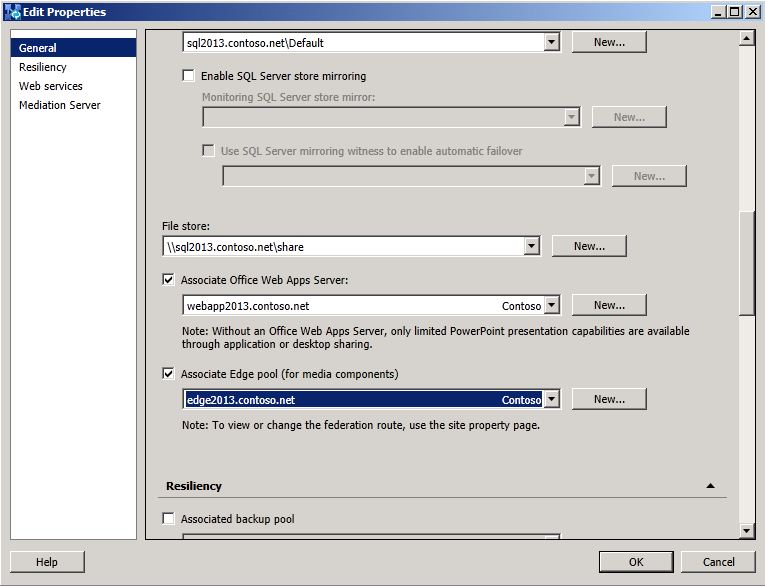

3. En la sección Asociaciones, activa la casilla Asociar grupo perimetral (para componentes multimedia).

   propiedades de edición del grupo de servidores

4. En el cuadro desplegable, seleccione El servidor perimetral de Lync Server 2013.

5. Haga clic en Aceptar para cerrar la página Editar propiedades .

Para activar la federación del servidor perimetral de Lync Server 2013

1. En el Generador de topologías, en el panel izquierdo, vaya al nodo de Lync Server 2013 y, a continuación, al nodo grupos de servidores perimetrales .

2. Expanda el nodo, haga clic con el botón derecho en el servidor perimetral que aparece y, a continuación, haga clic en Editar propiedades.

   Nota

   La federación solo se puede habilitar para un único grupo de servidores perimetrales. Si tienes varios grupos de Servidores perimetrales, selecciona uno para usarlo como grupo de servidores perimetrales federantes.

3. En la página General , comprueba que la opción Habilitar federación para este grupo perimetral (puerto 5061) esté activada.

   de de la página General, página General

4. Haga clic en Aceptar para cerrar la página Editar propiedades.

5. A continuación, vaya al nodo de sitio.

6. Haga clic con el botón secundario en el sitio y, a continuación, haga clic en Editar propiedades.

7. En el panel izquierdo, haga clic en Ruta de federación.

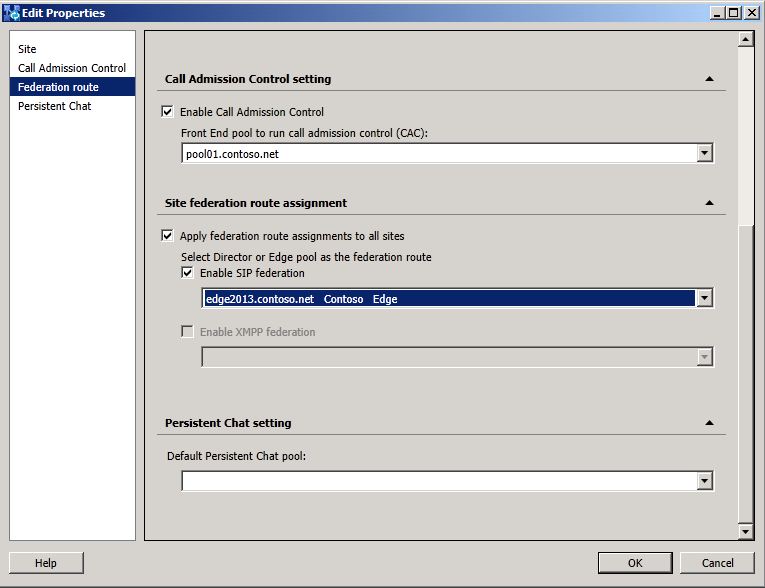

8. En Asignación de ruta de federación de sitio, seleccione Habilitar federación SIP y, a continuación, en la lista, seleccione el servidor perimetral de Lync Server 2013 enumerado.



9. Haga clic en Aceptar para cerrar la página Editar propiedades .

   Para implementaciones de varios sitios, complete este procedimiento en cada sitio.

Para publicar los cambios de configuración del servidor perimetral

1. En Generador de topología, seleccione el nodo superior de Lync Server .

2. En el menú Acción , seleccione Publicar topología y complete el asistente.

3. Espere a que la replicación de Active Directory se produzca en todos los grupos de la implementación.

   Nota

   Es posible que vea el siguiente mensaje:
   Advertencia: La topología contiene más de un servidor perimetral federado. Esto puede ocurrir durante la migración a una versión más reciente del producto. En ese caso, solo un servidor perimetral se usaría activamente para la federación. Compruebe que el registro SRV DNS externo apunta al servidor perimetral correcto. Si desea implementar varios servidores perimetrales de federación para que estén activos al mismo tiempo (es decir, no un escenario de migración), compruebe que todos los partners federados estén usando Lync Server. Compruebe que el registro SRV de DNS externo enumera todos los servidores perimetrales habilitados para la federación.
   Se espera esta advertencia y se puede pasar por alto de forma segura.

Para configurar el servidor perimetral de Lync Server 2013

1. Conecte todos los servidores perimetrales de Lync Server 2013.

2. Actualice las reglas de enrutamiento del firewall externo o la configuración del equilibrador de carga de hardware para enviar tráfico SIP para acceso externo (normalmente puerto 443) y federación (normalmente puerto 5061) al servidor perimetral de Lync Server 2013, en lugar del servidor perimetral heredado.

   Nota

   Si no tiene un equilibrador de carga de hardware, debe actualizar el registro DNS A para que la federación se resuelva en el nuevo servidor perimetral de Acceso a Lync Server. Para lograr esto con una interrupción mínima, reduzca el valor de TLL para el FQDN perimetral de acceso a Lync Server externo de modo que cuando se actualice el DNS para que apunte al nuevo perímetro de acceso de Lync Server, la federación y el acceso remoto se actualizarán rápidamente.

3. A continuación, detenga el perímetro de acceso de Lync Server desde cada equipo del servidor perimetral.

4. Desde cada equipo de servidor perimetral heredado, abre el applet Servicios desde Herramientas administrativas.

5. En la lista de servicios, busque Perímetro de acceso de Lync Server.

6. Haga clic con el botón derecho en el nombre de los servicios y, a continuación, seleccione Detener para detener el servicio.

7. Establece el Tipo de inicio en Deshabilitado.

8. Haga clic en Aceptar para cerrar la ventana Propiedades .
