Visualización de cuadernos en Microsoft Fabric
Microsoft Fabric es un servicio de análisis integrado que acelera el tiempo necesario para obtener información de los sistemas de almacenamiento de datos y de análisis de macrodatos. La visualización de datos en los cuadernos es un componente clave que permite obtener información sobre los datos. Igualmente, facilita la comprensión de los macrodatos y otros datos de pequeño tamaño a los usuarios. También facilita la detección de patrones, tendencias y valores atípicos en grupos de datos.
Al usar Apache Spark en Fabric, hay varias opciones integradas para ayudarle a visualizar los datos, incluidas las opciones de gráfico de cuadernos de Fabric y el acceso a bibliotecas de código abierto populares.
Al usar un cuaderno de Fabric, puede convertir la vista de resultados tabulares en un gráfico personalizado mediante las opciones de gráfico. Aquí puede visualizar los datos sin tener que escribir ningún código.
Comando de visualización integrada: función display()
La función de visualización integrada de Fabric permite convertir los resultados de las consultas SQL y los DataFrames de Apache Spark y de Pandas en visualizaciones de datos de formato enriquecido.
Puede usar la función de visualización en DataFrames creados en PySpark y Scala en DataFrames de Spark o en funciones de conjuntos de datos distribuidos resistentes (RDD) para generar la vista de tabla de DataFrame enriquecida y la vista de gráfico.
Puede especificar el recuento de filas del dataframe que se representa, el valor predeterminado es 1000, el widget de salida display de Notebook admite la visualización y generación de perfiles de 10000 filas de un dataframe como máximo.
Puede usar la función de filtro en la barra de herramientas global para filtrar los datos que se asignan con la regla personalizada de forma eficaz, la condición se aplicará a la columna especificada y el resultado del filtro se reflejará en la vista de tabla y en la vista de gráfico.
La salida de la instrucción SQL adoptará el mismo widget de salida con display() de manera predeterminada.
Vista de tabla de DataFrame enriquecida

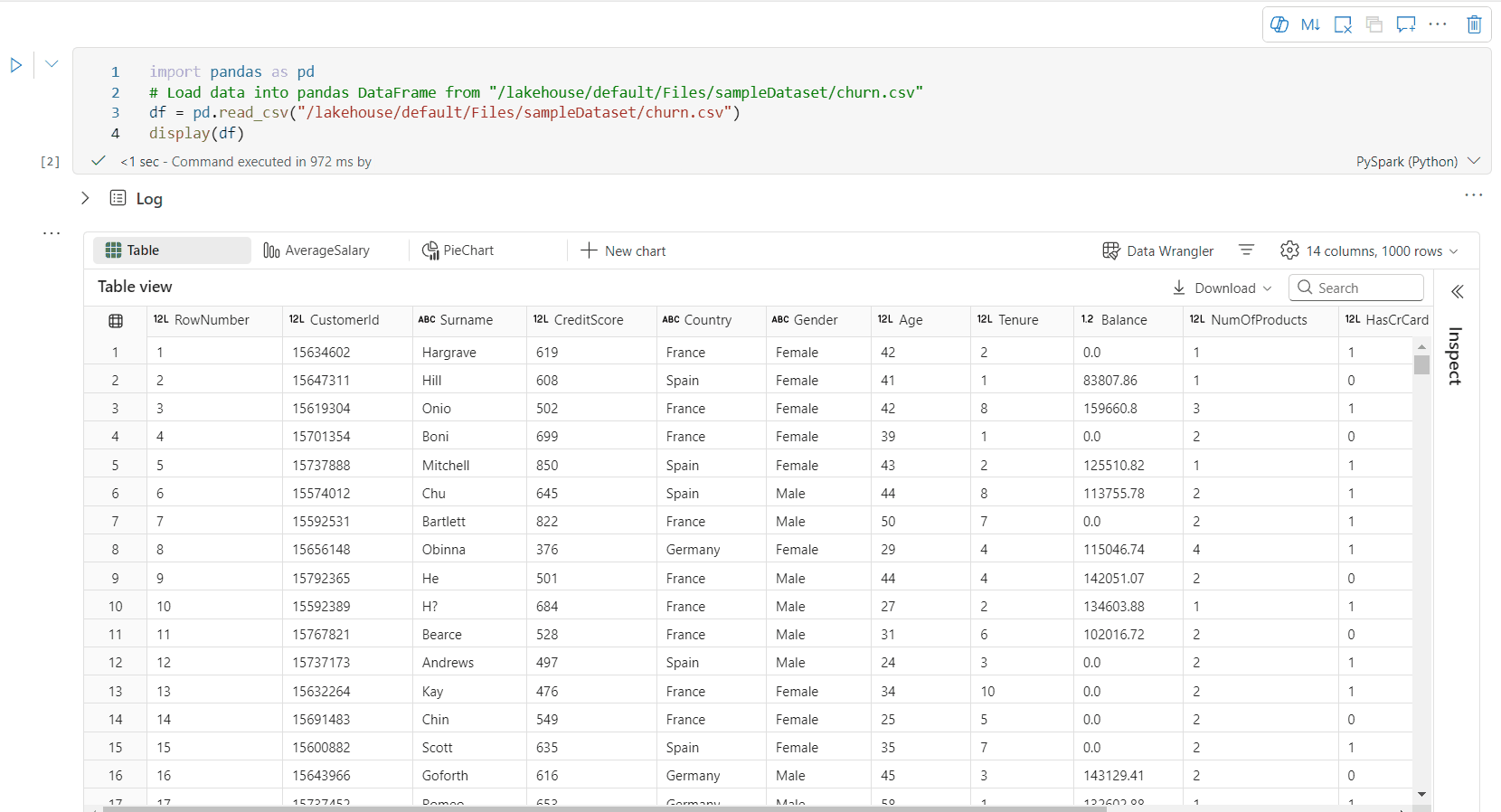

- La vista de tabla se representa de manera predeterminada al usar el comando display().
- Para generar perfiles del DataFrame, haga clic en el botón Inspeccionar. Proporciona la distribución de datos resumida y muestra las estadísticas de cada columna.
- Cada tarjeta del panel lateral "Inspeccionar" se asigna a una columna de DataFrame. Para ver más detalles, haga clic en la tarjeta o seleccione una columna de la tabla.
- Para ver los detalles de la celda, haga clic en la celda de la tabla. Esto resulta útil cuando el DataFrame contiene un tipo de cadena largo de contenido.
Nueva vista de gráfico de dataframe enriquecida
Nota:
Actualmente, la característica está en versión preliminar.
La vista de gráfico mejorada está disponible en el comando display(). Proporciona una experiencia más intuitiva y eficaz para visualizar los datos aprovechando el comando display().
Ahora puede agregar hasta 5 gráficos en un widget de salida display() si hace clic en Nuevo gráfico, lo que le permite crear varios gráficos basados en columnas diferentes y comparar gráficos fácilmente.
Puede obtener una lista de recomendaciones de gráficos basadas en el dataframe de destino al crear gráficos. Puede elegir editar un gráfico recomendado o crear un gráfico propio desde cero.
Ahora puede personalizar la visualización si especifica los valores siguientes; tenga en cuenta que las opciones de configuración pueden cambiar según el tipo de gráfico seleccionado:
Category Configuración básica Descripción Tipo de gráfico La función display admite una amplia gama de tipos de gráficos, como gráficos de barras, gráficos de dispersión, gráficos de líneas, tablas dinámicas y muchos más. Título Título Título del gráfico. Título Subtítulo Subtítulo del gráfico con más descripciones. Data Eje X Especifique la clave del gráfico. Data Eje Y Especifique los valores del gráfico. Leyenda Mostrar leyenda Habilite o deshabilite la leyenda. Leyenda Posición Personalice la posición de la leyenda. Otros Grupo de series Use esta configuración para determinar los grupos de la agregación. Otros Agregación Use este método para agregar datos en la visualización. Otros Apilado Configure el estilo de visualización del resultado. Nota:
De forma predeterminada, la función display(df) solo tomará las primeras 1000 filas de los datos para representar los gráficos. Seleccione Agregación de todos los resultados y después Aplicar para aplicar la generación del gráfico al dataframe completo. Se desencadenará un trabajo de Spark cuando cambie la configuración del gráfico. Tenga en cuenta que la operación para completar el cálculo y representar el gráfico puede tardar varios minutos.
Category Configuración avanzada Descripción Color Tema Defina el conjunto de colores del tema del gráfico. Eje X Label Especifique una etiqueta para el eje X. Eje X Escala Especifique la función de escala del eje X. Eje X Intervalo Especifique el eje X del intervalo de valores. Eje Y Label Especifique una etiqueta para el eje Y. Eje Y Escala Especifique la función de escala del eje Y. Eje Y Intervalo Especifique el eje Y del intervalo de valores. Display Mostrar etiquetas Muestre u oculte las etiquetas de resultados en el gráfico. Los cambios de las configuraciones surtirán efecto inmediatamente y todas las configuraciones se guardarán de manera automática en el contenido del cuaderno.
Puede cambiar el nombre de los gráficos, duplicarlos o eliminarlos fácilmente en el menú de pestañas del gráfico.
Una barra de herramientas interactiva está disponible en la nueva experiencia de gráfico y aparece al mantener el puntero sobre un gráfico. Se admiten operaciones como las de acercar, alejar, seleccionar para acercar, restablecer, desplazar, etc.
Vista de gráfico heredada
Nota:
La vista de gráfico heredada quedará en desuso después de que la nueva vista de gráfico finalice la fase de versión preliminar.

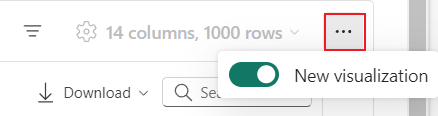

Puede volver a la vista de gráfico heredada si desactiva "Nueva visualización". La nueva experiencia está habilitada de manera predeterminada.
Una vez que tenga una vista de tabla representada, cambie a la vista de Gráfico.
El cuaderno de Fabric recomendará automáticamente gráficos basados en el dataframe de destino para que el gráfico sea significativo con la información de datos.
Puede personalizar la visualización especificando los valores siguientes:
Configuración Descripción Tipo de gráfico La función display admite una amplia gama de tipos de gráficos, como gráficos de barras, gráficos de dispersión, gráficos de líneas, etc. Clave Especificar el rango de valores para el eje x. Value Especificar el rango de valores para los valores del eje y. Grupo de series Use esta configuración para determinar los grupos de la agregación. Agregación Use este método para agregar datos en la visualización. Las configuraciones se guardarán automáticamente en el contenido de salida del cuaderno.
Nota:
De forma predeterminada, la función display(df) solo tomará las primeras 1000 filas de los datos para representar los gráficos. Seleccione Agregación de todos los resultados y después Aplicar para aplicar la generación del gráfico al dataframe completo. Se desencadenará un trabajo de Spark cuando cambie la configuración del gráfico. Tenga en cuenta que la operación para completar el cálculo y representar el gráfico puede tardar varios minutos.
Una vez concluida la tarea, puede ver la visualización final e interactuar con ella.
Vista de resumen de display()
Use display(df, summary = true) para consultar el resumen de estadísticas de un determinado DataFrame de Apache Spark. El resumen incluye el nombre de la columna, el tipo de columna, los valores únicos y los valores que faltan para cada columna. También puede seleccionar una columna específica para ver el valor mínimo, el valor máximo, el valor medio y la desviación estándar.
displayHTML() option
Los cuadernos de Fabric admiten gráficos HTML mediante la función displayHTML.
La imagen siguiente es un ejemplo de creación de visualizaciones mediante D3.js.
Para crear esta visualización, ejecute el código siguiente.
displayHTML("""<!DOCTYPE html>
<meta charset="utf-8">
<!-- Load d3.js -->
<script src="https://d3js.org/d3.v4.js"></script>
<!-- Create a div where the graph will take place -->
<div id="my_dataviz"></div>
<script>
// set the dimensions and margins of the graph
var margin = {top: 10, right: 30, bottom: 30, left: 40},
width = 400 - margin.left - margin.right,
height = 400 - margin.top - margin.bottom;
// append the svg object to the body of the page
var svg = d3.select("#my_dataviz")
.append("svg")
.attr("width", width + margin.left + margin.right)
.attr("height", height + margin.top + margin.bottom)
.append("g")
.attr("transform",
"translate(" + margin.left + "," + margin.top + ")");
// Create Data
var data = [12,19,11,13,12,22,13,4,15,16,18,19,20,12,11,9]
// Compute summary statistics used for the box:
var data_sorted = data.sort(d3.ascending)
var q1 = d3.quantile(data_sorted, .25)
var median = d3.quantile(data_sorted, .5)
var q3 = d3.quantile(data_sorted, .75)
var interQuantileRange = q3 - q1
var min = q1 - 1.5 * interQuantileRange
var max = q1 + 1.5 * interQuantileRange
// Show the Y scale
var y = d3.scaleLinear()
.domain([0,24])
.range([height, 0]);
svg.call(d3.axisLeft(y))
// a few features for the box
var center = 200
var width = 100
// Show the main vertical line
svg
.append("line")
.attr("x1", center)
.attr("x2", center)
.attr("y1", y(min) )
.attr("y2", y(max) )
.attr("stroke", "black")
// Show the box
svg
.append("rect")
.attr("x", center - width/2)
.attr("y", y(q3) )
.attr("height", (y(q1)-y(q3)) )
.attr("width", width )
.attr("stroke", "black")
.style("fill", "#69b3a2")
// show median, min and max horizontal lines
svg
.selectAll("toto")
.data([min, median, max])
.enter()
.append("line")
.attr("x1", center-width/2)
.attr("x2", center+width/2)
.attr("y1", function(d){ return(y(d))} )
.attr("y2", function(d){ return(y(d))} )
.attr("stroke", "black")
</script>
"""
)
Inserción de un informe de Power BI en un cuaderno
Importante
Esta característica actualmente está en VERSIÓN PRELIMINAR. Esta información está relacionada con un producto en versión preliminar que puede modificarse considerablemente antes de su lanzamiento. Microsoft no ofrece ninguna garantía, expresa o implícita, con respecto a la información que se ofrece aquí.
El paquete de Python Powerbiclient ahora se admite de forma nativa en los cuadernos de Fabric. No es necesario definir ninguna configuración adicional (como el proceso de autenticación) en el entorno de ejecución de Spark 3.4 de los cuadernos de Fabric. Solo tiene que importar powerbiclient y continuar con la exploración. Para obtener más información sobre cómo usar el paquete powerbiclient, consulte la documentación de powerbiclient.
Powerbiclient admite las siguientes características clave.
Representación de un informe de Power BI existente
Puede insertar e interactuar fácilmente con informes de Power BI en los cuadernos con solo unas pocas líneas de código.
La imagen siguiente es un ejemplo de representación del informe de Power BI existente.
Ejecute el código siguiente para representar un informe de Power BI existente.
from powerbiclient import Report
report_id="Your report id"
report = Report(group_id=None, report_id=report_id)
report
Creación de objetos visuales de informe a partir de un DataFrame de Spark
Puede usar un DataFrame de Spark en el cuaderno para generar rápidamente visualizaciones con información. También puede seleccionar Guardar en el informe insertado para crear un elemento de informe en un área de trabajo de destino.
La imagen siguiente es un ejemplo de un elemento QuickVisualize() de un DataFrame de Spark.
Ejecute el código siguiente para representar un informe de un DataFrame de Spark.
# Create a spark dataframe from a Lakehouse parquet table
sdf = spark.sql("SELECT * FROM testlakehouse.table LIMIT 1000")
# Create a Power BI report object from spark data frame
from powerbiclient import QuickVisualize, get_dataset_config
PBI_visualize = QuickVisualize(get_dataset_config(sdf))
# Render new report
PBI_visualize
Creación de objetos visuales de informe a partir de un DataFrame de Pandas
También puede crear informes a partir de un DataFrame de Pandas en un cuaderno.
La imagen siguiente es un ejemplo de un elemento QuickVisualize() de un DataFrame de Pandas.
Ejecute el código siguiente para representar un informe de un DataFrame de Spark.
import pandas as pd
# Create a pandas dataframe from a URL
df = pd.read_csv("https://raw.githubusercontent.com/plotly/datasets/master/fips-unemp-16.csv")
# Create a pandas dataframe from a Lakehouse csv file
from powerbiclient import QuickVisualize, get_dataset_config
# Create a Power BI report object from your data
PBI_visualize = QuickVisualize(get_dataset_config(df))
# Render new report
PBI_visualize
Bibliotecas populares
Cuando se trata de la visualización de datos, Python ofrece varias bibliotecas de gráficos equipadas con varias características diferentes. De forma predeterminada, cada grupo de Apache Spark de Fabric contiene un conjunto de populares bibliotecas de código abierto seleccionadas.
Matplotlib
Puede representar bibliotecas de trazado estándar, como Matplotlib, mediante las funciones de representación integradas para cada biblioteca.
En la imagen siguiente se muestra un ejemplo de cómo crear un gráfico de barras mediante Matplotlib.
Ejecute el código de ejemplo siguiente para dibujar este gráfico de barras.
# Bar chart
import matplotlib.pyplot as plt
x1 = [1, 3, 4, 5, 6, 7, 9]
y1 = [4, 7, 2, 4, 7, 8, 3]
x2 = [2, 4, 6, 8, 10]
y2 = [5, 6, 2, 6, 2]
plt.bar(x1, y1, label="Blue Bar", color='b')
plt.bar(x2, y2, label="Green Bar", color='g')
plt.plot()
plt.xlabel("bar number")
plt.ylabel("bar height")
plt.title("Bar Chart Example")
plt.legend()
plt.show()
Bokeh
Puede representar bibliotecas HTML o interactivas, como bokeh, mediante displayHTML(df).
La imagen siguiente es un ejemplo del trazado de glifos en un mapa mediante bokeh.
Para dibujar esta imagen, ejecute el siguiente código de ejemplo.
from bokeh.plotting import figure, output_file
from bokeh.tile_providers import get_provider, Vendors
from bokeh.embed import file_html
from bokeh.resources import CDN
from bokeh.models import ColumnDataSource
tile_provider = get_provider(Vendors.CARTODBPOSITRON)
# range bounds supplied in web mercator coordinates
p = figure(x_range=(-9000000,-8000000), y_range=(4000000,5000000),
x_axis_type="mercator", y_axis_type="mercator")
p.add_tile(tile_provider)
# plot datapoints on the map
source = ColumnDataSource(
data=dict(x=[ -8800000, -8500000 , -8800000],
y=[4200000, 4500000, 4900000])
)
p.circle(x="x", y="y", size=15, fill_color="blue", fill_alpha=0.8, source=source)
# create an html document that embeds the Bokeh plot
html = file_html(p, CDN, "my plot1")
# display this html
displayHTML(html)
Plotly
Puede representar bibliotecas HTML o interactivas, como Plotly, mediante displayHTML() .
Para dibujar esta imagen, ejecute el siguiente código de ejemplo.
from urllib.request import urlopen
import json
with urlopen('https://raw.githubusercontent.com/plotly/datasets/master/geojson-counties-fips.json') as response:
counties = json.load(response)
import pandas as pd
df = pd.read_csv("https://raw.githubusercontent.com/plotly/datasets/master/fips-unemp-16.csv",
dtype={"fips": str})
import plotly
import plotly.express as px
fig = px.choropleth(df, geojson=counties, locations='fips', color='unemp',
color_continuous_scale="Viridis",
range_color=(0, 12),
scope="usa",
labels={'unemp':'unemployment rate'}
)
fig.update_layout(margin={"r":0,"t":0,"l":0,"b":0})
# create an html document that embeds the Plotly plot
h = plotly.offline.plot(fig, output_type='div')
# display this html
displayHTML(h)
Pandas
Puede ver la salida HTML de los DataFrames de Pandas como salida predeterminada. Los cuadernos de Fabric muestran automáticamente el contenido HTML con estilo.
import pandas as pd
import numpy as np
df = pd.DataFrame([[38.0, 2.0, 18.0, 22.0, 21, np.nan],[19, 439, 6, 452, 226,232]],
index=pd.Index(['Tumour (Positive)', 'Non-Tumour (Negative)'], name='Actual Label:'),
columns=pd.MultiIndex.from_product([['Decision Tree', 'Regression', 'Random'],['Tumour', 'Non-Tumour']], names=['Model:', 'Predicted:']))
df
