Los pasos de este artículo ejecutarán los cmdlets de Azure PowerShell de forma interactiva en Azure Cloud Shell. Para ejecutar los cmdlets en Cloud Shell, seleccione Abrir Cloud Shell en la esquina superior derecha de un bloque de código. Seleccione Copiar para copiar el código y péguelo, a continuación, en Cloud Shell para ejecutarlo. También podrá ejecutar Cloud Shell desde Azure Portal.
Los pasos de este artículo ejecutarán los comandos de la CLI de Azure de forma interactiva en Azure Cloud Shell. Para ejecutar los comandos en Cloud Shell, seleccione Abrir Cloud Shell en la esquina superior derecha de un bloque de código. Seleccione Copiar para copiar el código y péguelo en Cloud Shell para ejecutarlo. También podrá ejecutar Cloud Shell desde Azure Portal.

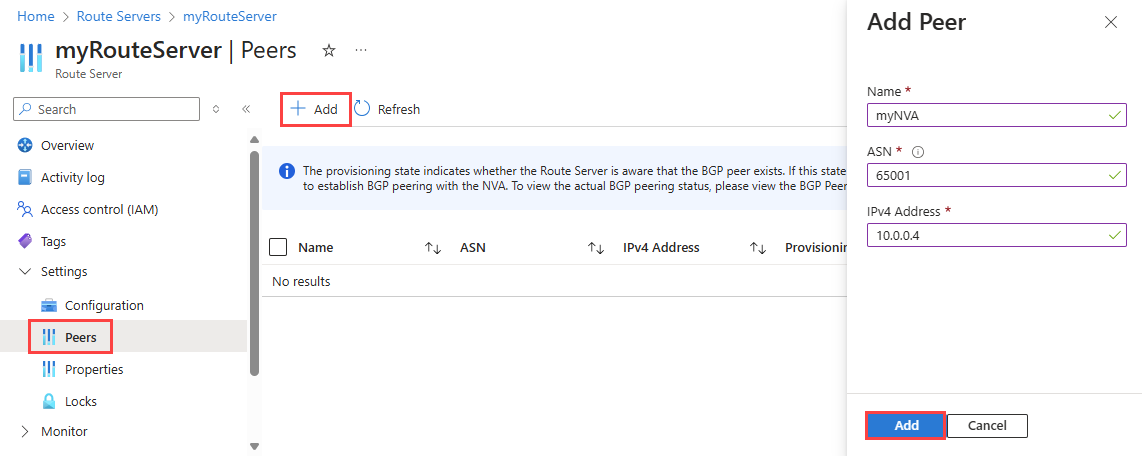

Una vez agregada correctamente la aplicación virtual de red del mismo nivel, puede verla en la lista de elementos del mismo nivel con un estado de aprovisionamiento Correcto.

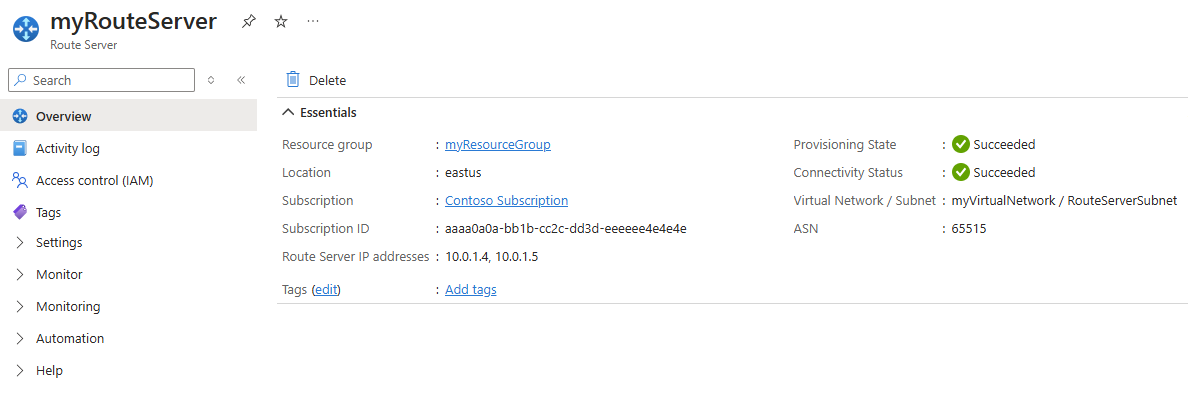

Para completar la configuración del emparejamiento, debe configurar NVA para establecer una sesión BGP con las IP y ASN del nodo del mismo nivel del servidor de rutas. Puede encontrar las direcciones IP del mismo nivel y el ASN del servidor de rutas en la página Información general:
Importante
Se recomienda emparejar cada NVA con ambas instancias de Route Server para garantizar que las rutas de red virtual se anuncien a través de las conexiones NVA y logren una alta disponibilidad.
Use el cmdlet Add-AzRouteServerPeer para agregar un nuevo elemento del mismo nivel al servidor de rutas.
Nombre del grupo de recursos del servidor de rutas.
-RouteServerName
Nombre del servidor de rutas. Este parámetro es necesario cuando hay más de un servidor de rutas en el mismo grupo de recursos.
Después de agregar correctamente la NVA del mismo nivel, debe configurar la aplicación virtual de red para establecer una sesión BGP con las direcciones IP del mismo nivel y el ASN del servidor de rutas. Use el cmdlet Get-AzRouteServer para buscar las direcciones IP del mismo nivel y el ASN del servidor de rutas:
Nombre del grupo de recursos del servidor de rutas.
-RouteServerName
Nombre del servidor de rutas. Necesita este parámetro cuando haya más de un servidor de rutas en el mismo grupo de recursos.
Importante
Se recomienda emparejar cada NVA con ambas instancias de Route Server para garantizar que las rutas de red virtual se anuncien a través de las conexiones NVA y logren una alta disponibilidad.
Nombre del grupo de recursos del servidor de rutas.
--routeserver
Nombre del servidor de rutas.
Después de agregar correctamente la NVA del mismo nivel, debe configurar la aplicación virtual de red para establecer una sesión BGP con las direcciones IP del mismo nivel y el ASN del servidor de rutas. Use el comando az network routeserver show para buscar las direcciones IP del mismo nivel y el ASN del servidor de rutas:
az network routeserver show --name 'myRouteServer' --resource-group 'myResourceGroup'
Parámetro
Valor
--name
Nombre del servidor de rutas.
--resource-group
Nombre del grupo de recursos del servidor de rutas.
Importante
Se recomienda emparejar cada NVA con ambas instancias de Route Server para garantizar que las rutas de red virtual se anuncien a través de las conexiones NVA y logren una alta disponibilidad.
Configuración del intercambio de rutas
En esta sección, aprenderá a habilitar el intercambio de rutas entre el servidor de rutas y la puerta de enlace de red virtual (ExpressRoute o VPN) que existe en la misma red virtual.
Importante
Azure VPN Gateway debe estar configurado en modo activo-activo y tener el valor de ASN establecido en 65515. No es un requisito tener BGP habilitado en la puerta de enlace de VPN para comunicarse con el servidor de rutas.
Advertencia
Al crear o eliminar un servidor de rutas en una red virtual que contiene una puerta de enlace de red virtual (ExpressRoute o VPN), cabe esperar un tiempo de inactividad hasta que la operación se completa. Si tiene un circuito ExpressRoute conectado a la red virtual en la que va a crear o eliminar el servidor de rutas, el tiempo de inactividad no afecta al circuito ExpressRoute ni a sus conexiones a otras redes virtuales.
Seleccione Habilitado para la configuración De rama a rama y, a continuación, seleccione Guardar.
Use el cmdlet Update-AzRouteServer para habilitar o deshabilitar el intercambio de rutas entre el servidor de rutas y la puerta de enlace de red virtual.
Use el comando az network routeserver update para habilitar o deshabilitar el intercambio de rutas entre el servidor de rutas y la puerta de enlace de red virtual.
az network routeserver peering show --name 'myRouteServer' --resource-group 'myResourceGroup' --allow-b2b-traffic true
Parámetro
Valor
--name
Nombre del servidor de rutas.
--resource-group
Nombre del grupo de recursos del servidor de rutas.
--allow-b2b-traffic
Parámetro de intercambio de rutas. Valores aceptados: true y false.
Para deshabilitar el intercambio de rutas, establezca el parámetro --allow-b2b-traffic en false.
Vaya al servidor de rutas que quiera emparejar con una aplicación virtual de red.
En Configuración, seleccione Nodos del mismo nivel.
En la lista de elementos del mismo nivel, puede ver el nombre, el ASN, la dirección IP y el estado de aprovisionamiento de cualquiera de los elementos del mismo nivel configurados.
Use el cmdlet Get-AzRouteServerPeer para ver un emparejamiento de servidores de rutas.
