Inicio rápido: Creación de un servicio de red de sitio (SNS) para la máquina virtual (VM) Ubuntu como función de red virtualizada (VNF)

En este inicio rápido se describe el proceso de creación de un servicio de red de sitio (SNS) mediante Azure Portal. El servicio de red de sitio (SNS) es una parte esencial de una instancia de servicio de red y está asociado a un sitio específico. Cada instancia de servicio de red de sitio (SNS) hace referencia a una versión determinada de un diseño de servicio de red (NSD).

Requisitos previos

Se requiere una cuenta de Azure con una suscripción activa. Si no tiene una suscripción de Azure, siga las instrucciones que se indican aquí : Comenzar gratis para crear una cuenta antes de comenzar.

En este inicio rápido se da por supuesto que ha seguido los requisitos previos de los siguientes inicios rápidos:

• Inicio rápido: Requisitos previos para el operador y la función de red virtualizada (VNF)
• Inicio rápido: Creación de un sitio de funciones de red virtualizada (VNF)

Creación de un servicio de red de sitio (SNS)

Crear el recurso

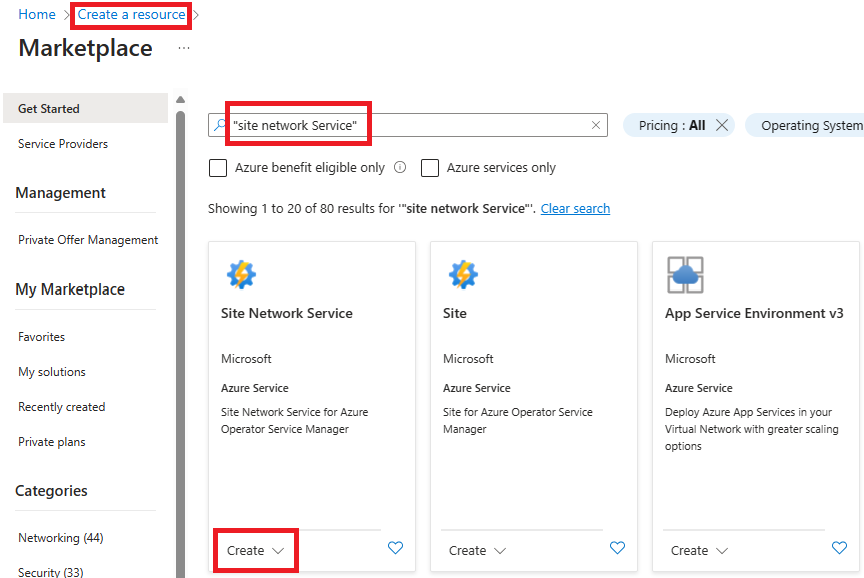

1. En Azure Portal, escriba "Servicios de red de sitio" en la búsqueda y seleccione servicio de red de sitio en los resultados.

2. Seleccione + Create (+ Crear).



3. En la pestaña Datos básicos, escriba o seleccione la siguiente información. Acepte los valores predeterminados del resto de la configuración.

   Configuración	Valor
   Suscripción	Selecciona tu suscripción.
   Grupo de recursos	Seleccione OperatorResourceGroup.
   Nombre	Escriba ubuntu-sns.
   Región	Seleccione la ubicación que utilizó para los recursos de requisitos previos.
   Sitio	Escriba ubuntu-vm-site.
   Tipo de identidad administrada	Asignada por el usuario.
   Identidad asignada por el usuario	Seleccione identity-for-ubuntu-vm-sns.



Elección del diseño de servicio de red

1. En la página Elección del diseño de servicio de red, seleccione el publicador, el recurso de diseño del servicio de red y la versión de diseño del servicio de red que publicó anteriormente.

   Configuración	Valor
   Ubicación de la oferta del publicador	Seleccione Sur de Reino Unido
   Publicador	Seleccione ubuntu-publisher
   Recurso de diseño de servicios de red	Seleccione ubuntu-nsdg
   Versión de diseño de servicio de red	Seleccione 1.0.0



2. Seleccione Siguiente.

Establecimiento de la configuración inicial

1. En la pestaña Establecimiento de la configuración inicial, elija Crear nueva.

2. Escriba ubuntu-sns-cgvs en el campo de nombre.



3. Copie y pegue el siguiente archivo JSON en el cuadro de diálogo ubuntu-sns-cgvs que aparece. Edite los marcadores de posición para que contengan el id. de red virtual, la identidad administrada y los valores de clave pública SSH.

   {
     "ubuntu-vm-nfdg": {
       "deployParameters": [
         {
           "ubuntu-template": {
             "subnetName": "ubuntu-vm-subnet",
             "virtualNetworkId": "/subscriptions/<subscription_id>/resourceGroups/<pre-requisites resource group>/providers/Microsoft.Network/virtualNetworks/ubuntu-vm-vnet",
             "sshPublicKeyAdmin": "<Your public ssh key>"
           }
         }
       ],
       "managedIdentityId": "<managed-identity-resource-id>",
       "nfdv": "1.0.0"
     }
   }


4. Consulte Inicio rápido: Requisitos previos para el operador y la función de red virtualizada (VNF) en la sección Id. de recurso para la identidad administrada para ver cómo recuperar el id. de recurso de managedIdentity.

   Además, sshPublicKeyadmin se puede enumerar ejecutando cat ~/.ssh/id_rsa.pub o cat ~/.ssh/id_dsa.pub o se puede crear después de Generar nuevas claves y Obtener claves públicas .

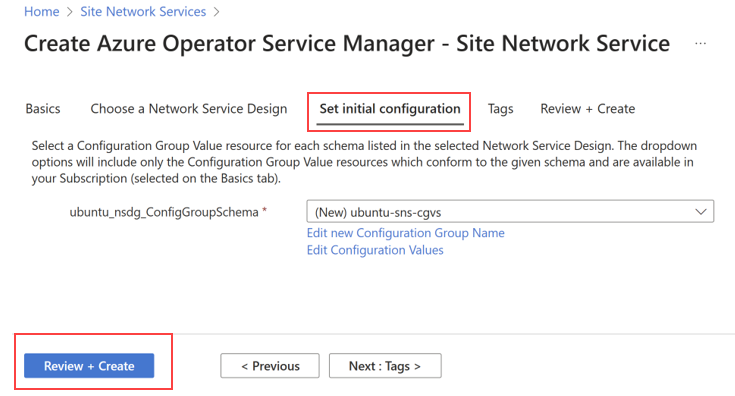

5. Seleccione Revisar + crear.

6. Seleccione Crear.

Esperar a la implementación

Espere a que la implementación alcance el estado "Correcto". Una vez completado, la función de red virtualizada (VNF) debe estar en funcionamiento.

Acceso a la función de red virtualizada (VNF)

1. Para acceder a la función de red virtualizada (VNF), vaya al objeto Servicio de red de sitio en Azure Portal.
2. Seleccione el vínculo en Estado actual:> Recursos. El vínculo le lleva al grupo de recursos administrado creado por Azure Operator Service Manager.

¡Enhorabuena! Ha creado correctamente un servicio de red de sitio para la máquina virtual (VM) Ubuntu como una función de red virtualizada (VNF) en Azure. Ahora puede administrar y supervisar la función de red virtualizada (VNF) a través de Azure Portal.

Recuerde eliminar los recursos cuando haya terminado. Para ello, siga estos pasos:

1. Elimine el grupo de recursos del operador.
2. Una vez completado el paso 1, elimine el grupo de recursos del publicador.
