Tutorial: Envío de notificaciones push basadas en la ubicación con Notification Hubs y Bing Spatial Data
En este tutorial, aprenderá a entregar notificaciones push basadas en ubicaciones con Azure Notification Hubs y datos espaciales de Bing.
En este tutorial, realizará los siguientes pasos:
- Configuración del origen de datos
- Configuración de la aplicación de UWP
- Configuración del back-end
- Prueba de envío de notificaciones push a aplicaciones de la Plataforma universal de Windows (UWP)
Requisitos previos
- Suscripción de Azure. Si no tiene una suscripción a Azure, cree una cuenta gratuita de Azure antes de empezar.
- Visual Studio 2015 Update 1 o posterior (Community Edition).
- La versión más reciente del SDK de Azure.
- Cuenta del Centro de desarrollo de Bing Maps (puede crear una gratis y asociarla a su cuenta de Microsoft).
Configuración del origen de datos
Inicie sesión en el Centro de desarrollo de Bing Maps.
En la barra de navegación superior, seleccione Data sources (Orígenes de datos) y Manage Data Sources (Administrar orígenes de datos).

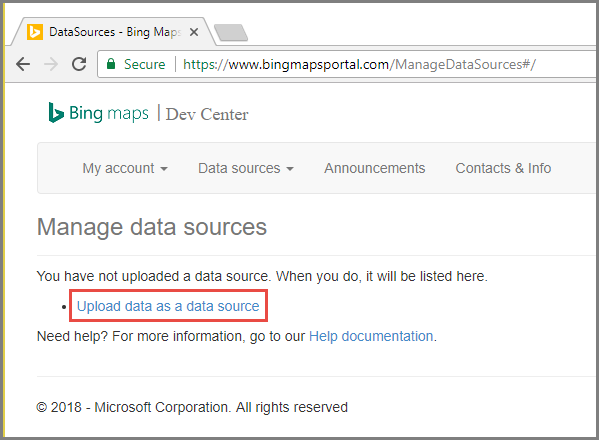

Si no tiene ningún origen de datos, verá un vínculo para crear uno. Seleccione Upload data as a data source (Cargar datos como origen de datos). También puede usar el menú Data sources (Orígenes de datos)>Upload data (Cargar datos).
Cree un archivo
NotificationHubsGeofence.pipe
en el disco duro con el siguiente contenido: En este tutorial se usa un archivo de ejemplo basado en canalización que enmarca un área del litoral de San Francisco:Bing Spatial Data Services, 1.0, TestBoundaries EntityID(Edm.String,primaryKey)|Name(Edm.String)|Longitude(Edm.Double)|Latitude(Edm.Double)|Boundary(Edm.Geography) 1|SanFranciscoPier|||POLYGON ((-122.389825 37.776598,-122.389438 37.773087,-122.381885 37.771849,-122.382186 37.777022,-122.389825 37.776598))

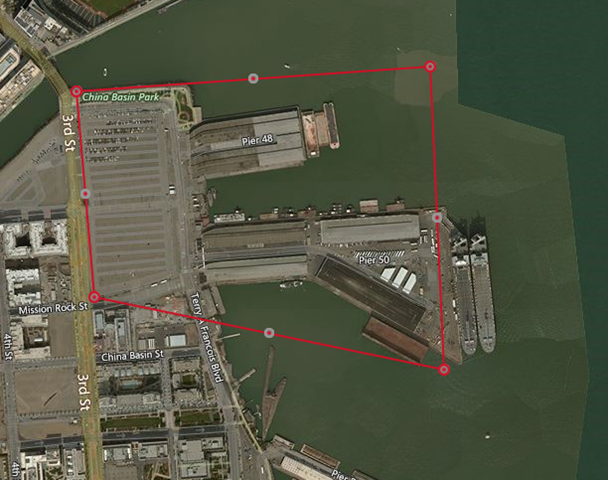

El archivo de canalización representa esta entidad:

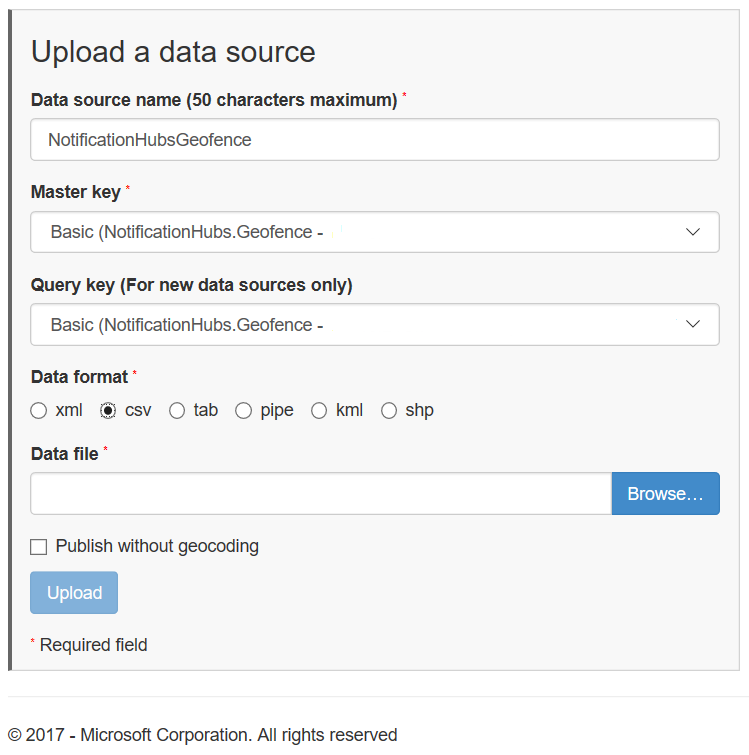

En la página Upload a data source (Cargar un origen de datos), realice las siguientes acciones:
Seleccione canalización como Formato de datos.
Busque y seleccione el archivo
NotificationHubGeofence.pipe
que creó en el paso anterior.Seleccione el botón Cargar.
Nota:
Se le pedirá que especifique una nueva clave para la clave maestra que sea diferente de la clave de consulta. Simplemente cree una nueva clave en el panel y actualice la página de carga del origen de datos.
Una vez cargado en el archivo de datos, asegúrese de publicar el origen de datos. Seleccione Orígenes de datos: >Administrar orígenes de datos como hizo anteriormente.

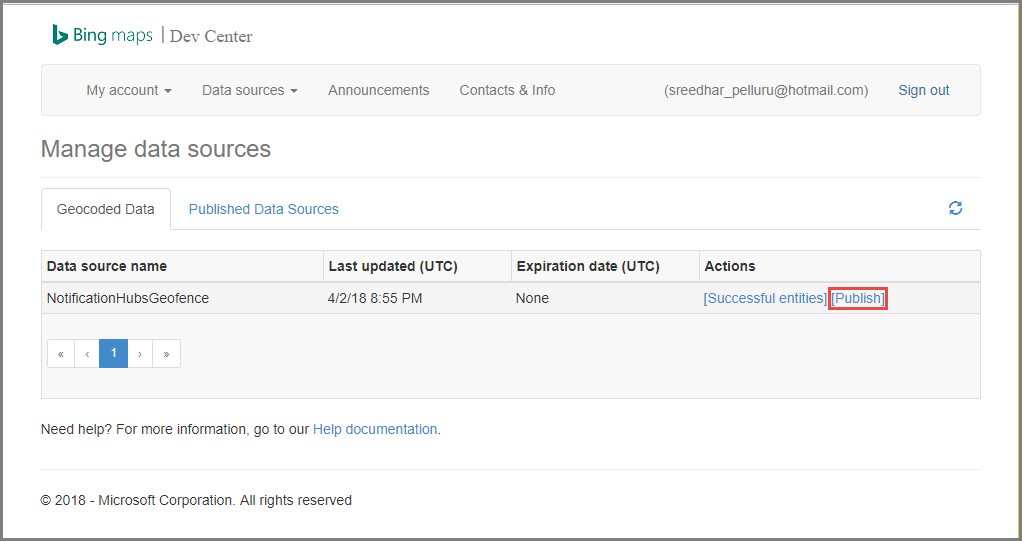

Seleccione el origen de datos de la lista y elija Publicar en la columna Acciones.

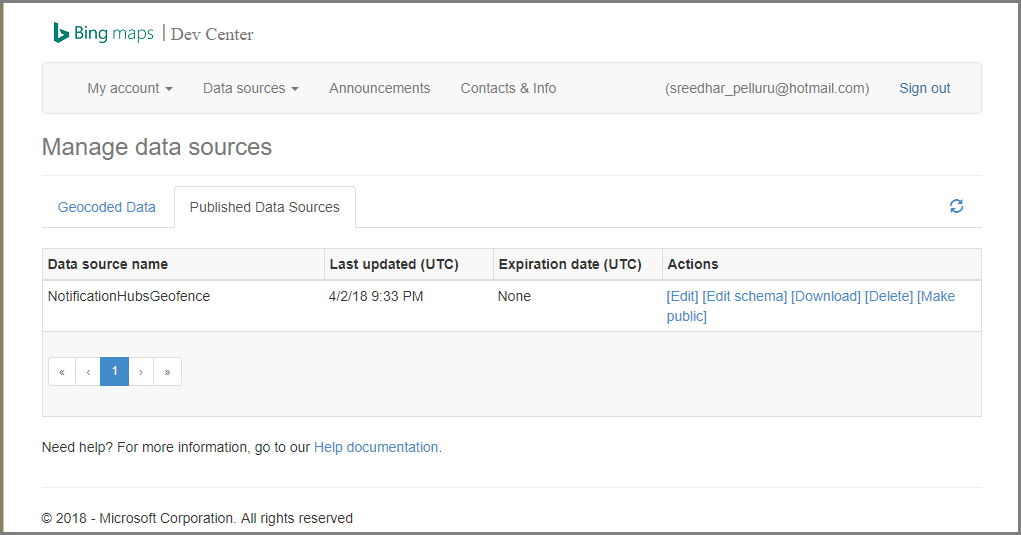

Cambie a la pestaña Published Data Sources (Orígenes de datos publicados) y confirme que ve el origen de datos en la lista.

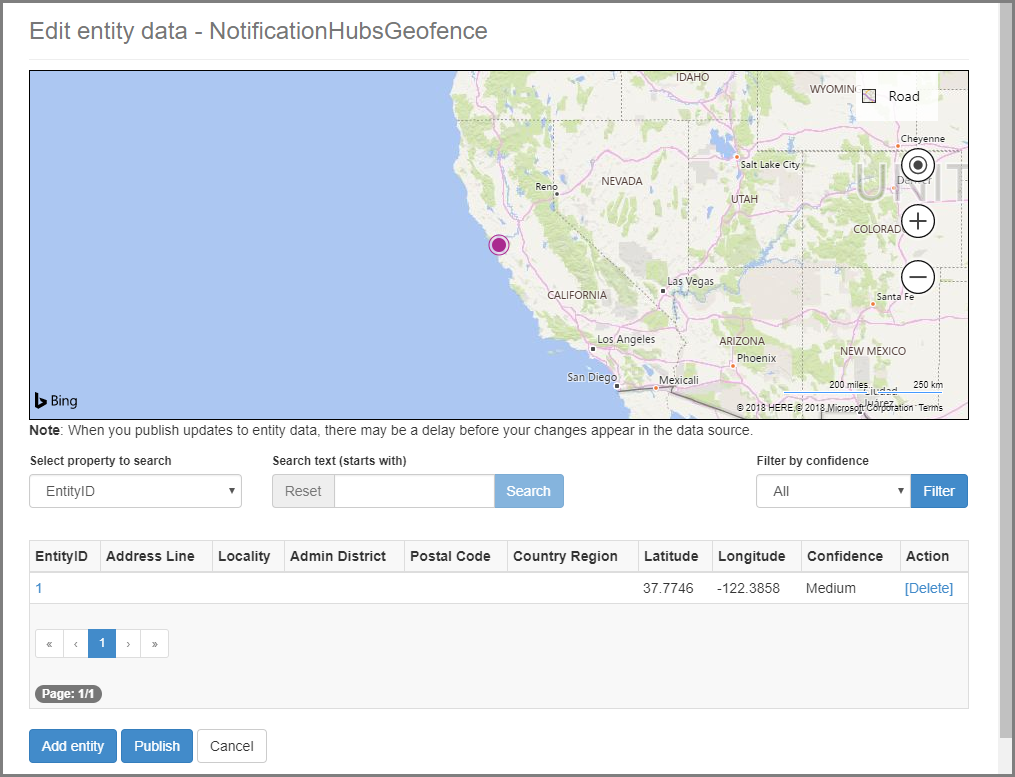

Seleccione Editar. Verá (de un vistazo) qué ubicaciones introdujo en los datos.
En este punto, el portal no muestra los límites de la geovalla creada; todo lo necesario es una confirmación de que la ubicación especificada está en las proximidades correctas.

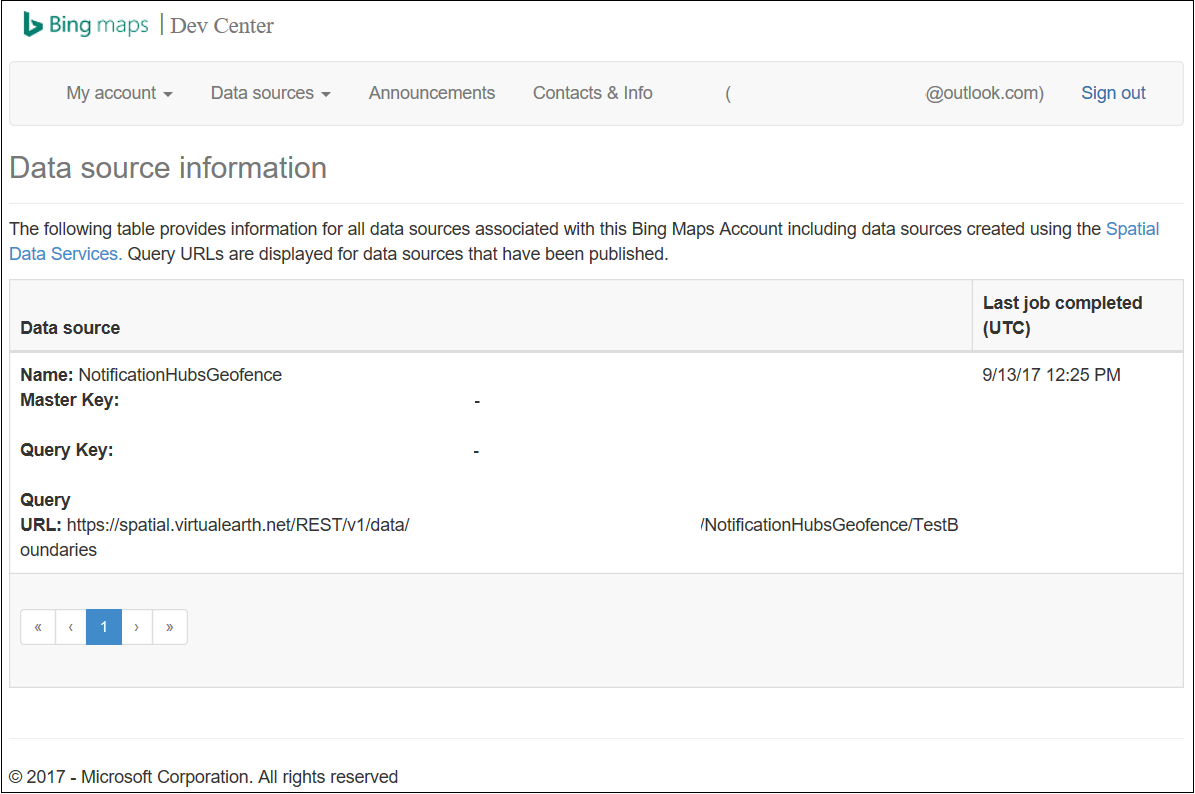

Ahora tiene todos los requisitos para el origen de datos. Para obtener los detalles de la URL de solicitud para la llamada de API, en el Centro de desarrollo de Mapas de Bing, elija Data sources (Orígenes de datos) y seleccione Data Source Information (Información de origen de datos).
La dirección URL de consulta es el punto de conexión de ejecución de consultas para comprobar si el dispositivo está dentro de los límites de una ubicación o no. Para realizar esta comprobación, solo hay que ejecutar una llamada GET en la URL de consulta con los siguientes parámetros anexados:
?spatialFilter=intersects(%27POINT%20LONGITUDE%20LATITUDE)%27)&$format=json&key=QUERY_KEY

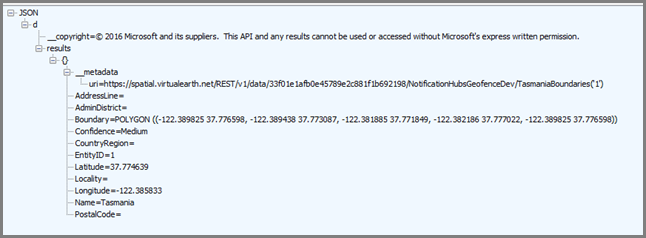

Bing Maps realiza los cálculos automáticamente para ver si el dispositivo está en la geovalla. Una vez ejecutada la solicitud a través de un explorador (o cURL), se obtiene una respuesta JSON estándar:
Esta respuesta solo se produce cuando el punto realmente está dentro de los límites designados. Si no es así, obtendrá un cubo de resultados vacío:
Configuración de la aplicación de UWP

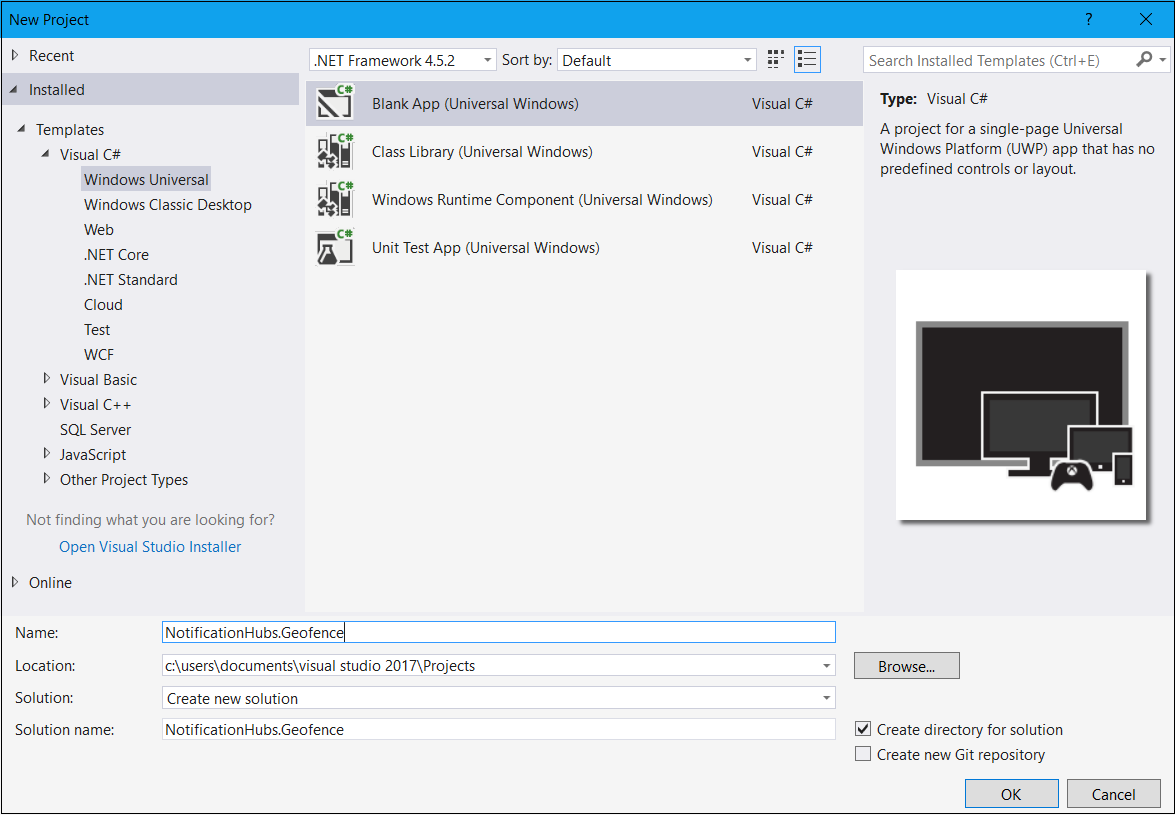

En Visual Studio, inicie un nuevo proyecto de tipo Aplicación vacía (Windows universal) .
Una vez completada la creación del proyecto, debe tener la base para la propia aplicación. Ahora vamos a configurar todos los elementos de la infraestructura del geovallado. Como se van a usar los servicios de Bing para esta solución, hay un punto de conexión de API REST público que permite consultar marcos de ubicación específicos:
http://spatial.virtualearth.net/REST/v1/data/
Especifique los siguientes parámetros para que funcione:
Id. de origen de datos y Nombre de origen de datos: en la API de Bing Maps, los orígenes de datos contienen distintos metadatos en depósitos, como las ubicaciones y el horario comercial de la operación.
Nombre de entidad : la entidad que desea utilizar como punto de referencia para la notificación.
Clave de API de Bing Maps: la que obtuvo anteriormente al crear la cuenta del centro de desarrollo de Bing.
Ahora que ya está preparado el origen de datos, se puede empezar a trabajar en la aplicación de UWP.

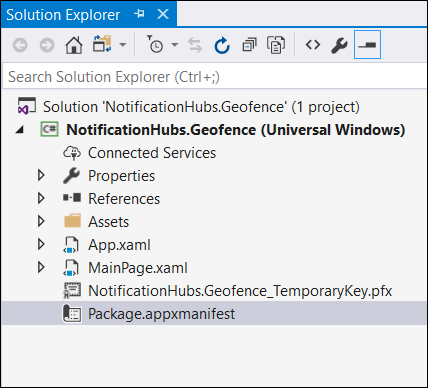

Habilite los servicios de ubicación de la aplicación. En el Explorador de soluciones, abra el archivo
Package.appxmanifest

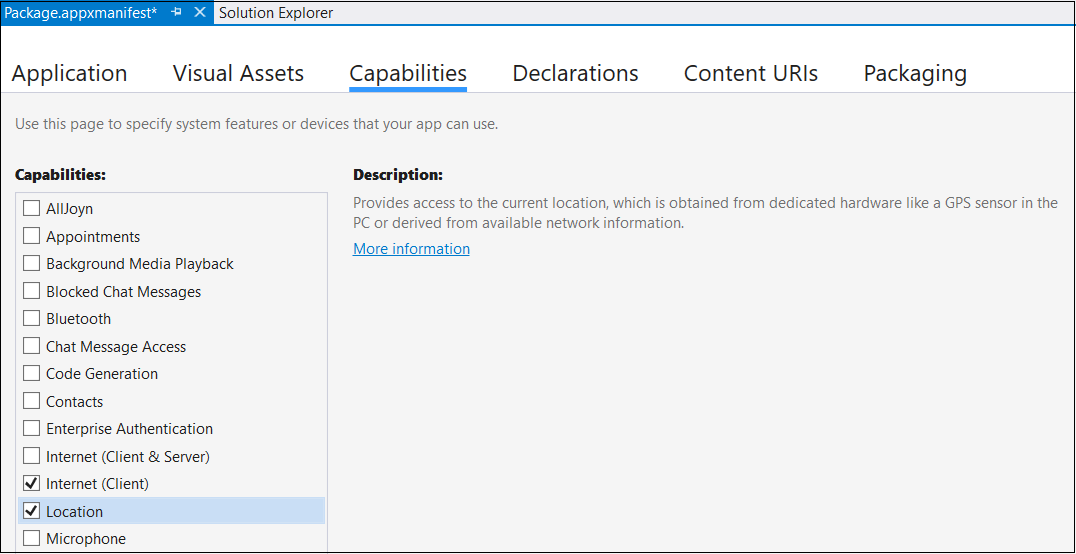

.En la pestaña de propiedades del paquete que acaba de abrir, cambie a la pestaña Funcionalidades y seleccione Ubicación.

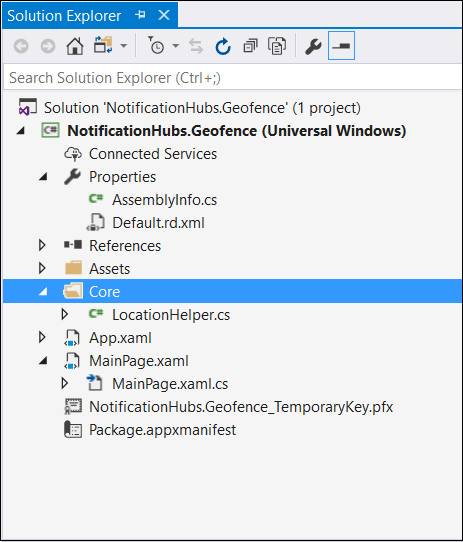

Cree una nueva carpeta en la solución denominada
Core
y agregue un nuevo archivo en ella, llamadoLocationHelper.cs
:La clase
LocationHelper
tiene código para obtener la ubicación del usuario a través de la API del sistema:using System; using System.Threading.Tasks; using Windows.Devices.Geolocation; namespace NotificationHubs.Geofence.Core { public class LocationHelper { private static readonly uint AppDesiredAccuracyInMeters = 10; public async static Task<Geoposition> GetCurrentLocation() { var accessStatus = await Geolocator.RequestAccessAsync(); switch (accessStatus) { case GeolocationAccessStatus.Allowed: { Geolocator geolocator = new Geolocator { DesiredAccuracyInMeters = AppDesiredAccuracyInMeters }; return await geolocator.GetGeopositionAsync(); } default: { return null; } } } } }
Para más información sobre cómo obtener la ubicación del usuario en las aplicaciones para UWP, consulte Obtención de la ubicación del usuario.
Para comprobar que la adquisición de ubicación funciona realmente, abra la parte de código de la página principal (
MainPage.xaml.cs
). Cree un nuevo controlador de eventos para el eventoLoaded
en el constructorMainPage
.public MainPage() { this.InitializeComponent(); this.Loaded += MainPage_Loaded; }
La implementación del controlador de eventos es como sigue:
private async void MainPage_Loaded(object sender, RoutedEventArgs e) { var location = await LocationHelper.GetCurrentLocation(); if (location != null) { Debug.WriteLine(string.Concat(location.Coordinate.Longitude, " ", location.Coordinate.Latitude)); } }

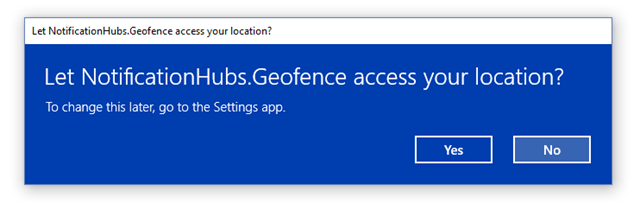

Ejecute la aplicación y permita que acceda a su ubicación.

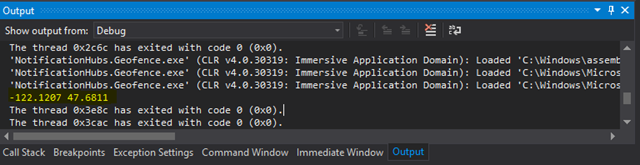

Cuando se inicie la aplicación, podrá ver las coordenadas en la ventana Salida :
Ahora que ya sabe que la adquisición de la ubicación funciona, puede quitar el controlador de eventos Loaded si lo desea, ya que no se volverá a usar.
El paso siguiente consiste en capturar los cambios de ubicación. En la clase
LocationHelper
, agregue el controlador de eventos paraPositionChanged
:geolocator.PositionChanged += Geolocator_PositionChanged;
La implementación muestra las coordenadas de ubicación en la ventana Salida:
private static async void Geolocator_PositionChanged(Geolocator sender, PositionChangedEventArgs args) { await CoreApplication.MainView.CoreWindow.Dispatcher.RunAsync(CoreDispatcherPriority.Normal, () => { Debug.WriteLine(string.Concat(args.Position.Coordinate.Longitude, " ", args.Position.Coordinate.Latitude)); }); }
Configuración del back-end
Descargue el ejemplo de back-end de .NET desde GitHub.
Una vez finalizada la descarga, abra la carpeta
NotifyUsers
y el archivoNotifyUsers.sln

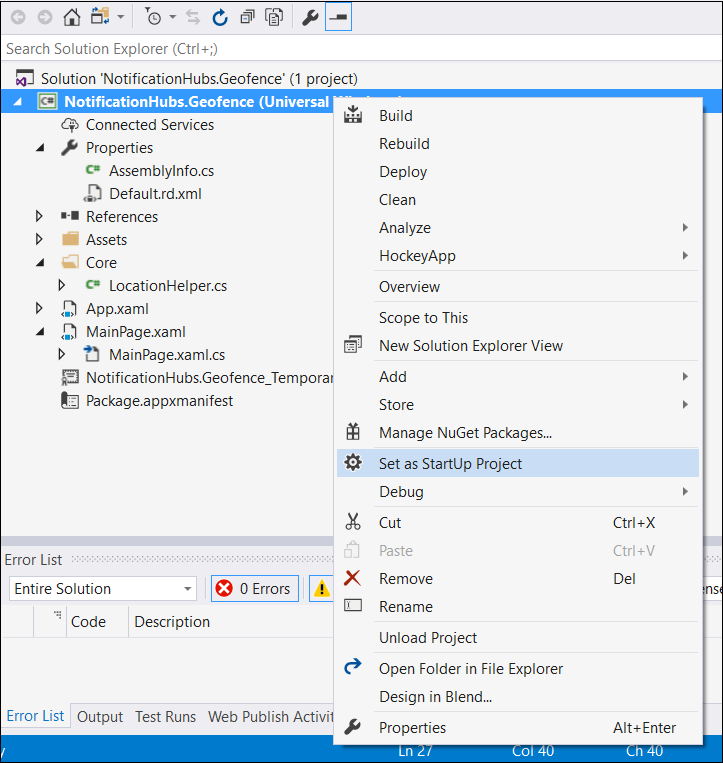

en Visual Studio.Establezca el proyecto
AppBackend
como proyecto de inicio e inícielo.El proyecto ya está configurado para enviar notificaciones push a dispositivos de destino, por lo que solo es necesario hacer dos cosas: especificar la cadena de conexión adecuada para el centro de notificaciones y agregar la identificación de límite para enviar la notificación solo cuando el usuario está dentro de la geovalla.
Para configurar la cadena de conexión, en la carpeta
Models
abraNotifications.cs
. La funciónNotificationHubClient.CreateClientFromConnectionString
debe contener la información sobre el centro de notificaciones que puede obtener en Azure Portal (busque dentro de la página Directivas de acceso en Configuración). Guarde el archivo de configuración actualizado.Cree un modelo para el resultado de la API de Bing Maps. La manera más fácil de hacerlo es abrir la carpeta
Models
y elegir Agregar>Clase. Asígnele el nombreGeofenceBoundary.cs
. Una vez hecho, copie el JSON de la respuesta de API que obtuvo en la primera sección. En Visual Studio, utilice Editar>Pegado especial>Pegar JSON como clases.De este modo se garantiza que se deserializa el objeto tal y como estaba previsto. El conjunto de clases resultante debe ser similar a esta clase:
namespace AppBackend.Models { public class Rootobject { public D d { get; set; } } public class D { public string __copyright { get; set; } public Result[] results { get; set; } } public class Result { public __Metadata __metadata { get; set; } public string EntityID { get; set; } public string Name { get; set; } public float Longitude { get; set; } public float Latitude { get; set; } public string Boundary { get; set; } public string Confidence { get; set; } public string Locality { get; set; } public string AddressLine { get; set; } public string AdminDistrict { get; set; } public string CountryRegion { get; set; } public string PostalCode { get; set; } } public class __Metadata { public string uri { get; set; } } }
A continuación, abra
Controllers
>NotificationsController.cs
. Actualice la llamada Post a la cuenta para la latitud y la longitud de destino. Para ello, agregue dos cadenas a la signatura de función:latitude
ylongitude
.public async Task<HttpResponseMessage> Post(string pns, [FromBody]string message, string to_tag, string latitude, string longitude)
Cree una nueva clase en el proyecto denominado
ApiHelper.cs
: se usará para la conexión a Bing y la comprobación de las intersecciones de los límites de punto. Implemente una funciónIsPointWithinBounds
como se muestra en el código siguiente:public class ApiHelper { public static readonly string ApiEndpoint = "{YOUR_QUERY_ENDPOINT}?spatialFilter=intersects(%27POINT%20({0}%20{1})%27)&$format=json&key={2}"; public static readonly string ApiKey = "{YOUR_API_KEY}"; public static bool IsPointWithinBounds(string longitude,string latitude) { var json = new WebClient().DownloadString(string.Format(ApiEndpoint, longitude, latitude, ApiKey)); var result = JsonConvert.DeserializeObject<Rootobject>(json); if (result.d.results != null && result.d.results.Count() > 0) { return true; } else { return false; } } }
Importante
Asegúrese de sustituir el punto de conexión de API con la dirección URL de consulta que obtuvo anteriormente en el Centro de desarrollo de Bing (lo mismo se aplica a la clave de API).
Si hay resultados para la consulta, significa que el punto especificado se encuentra dentro de los límites de la geovalla, por lo que la función devuelve
true
. Si no hay ningún resultado, Bing indica que el punto está fuera del marco de búsqueda, por lo que la función devuelvefalse
.En
NotificationsController.cs
, cree una comprobación justo antes de la instrucción switch:if (ApiHelper.IsPointWithinBounds(longitude, latitude)) { switch (pns.ToLower()) { case "wns": //// Windows 8.1 / Windows Phone 8.1 var toast = @"<toast><visual><binding template=""ToastText01""><text id=""1"">" + "From " + user + ": " + message + "</text></binding></visual></toast>"; outcome = await Notifications.Instance.Hub.SendWindowsNativeNotificationAsync(toast, userTag); // Windows 10 specific Action Center support toast = @"<toast><visual><binding template=""ToastGeneric""><text id=""1"">" + "From " + user + ": " + message + "</text></binding></visual></toast>"; outcome = await Notifications.Instance.Hub.SendWindowsNativeNotificationAsync(toast, userTag); break; } }
Prueba de las notificaciones push en la aplicación de UWP
En la aplicación de UWP, ahora debería poder probar las notificaciones. Dentro de la clase
LocationHelper
, cree una nueva función –SendLocationToBackend
:public static async Task SendLocationToBackend(string pns, string userTag, string message, string latitude, string longitude) { var POST_URL = "http://localhost:8741/api/notifications?pns=" + pns + "&to_tag=" + userTag + "&latitude=" + latitude + "&longitude=" + longitude; using (var httpClient = new HttpClient()) { try { await httpClient.PostAsync(POST_URL, new StringContent("\"" + message + "\"", System.Text.Encoding.UTF8, "application/json")); } catch (Exception ex) { Debug.WriteLine(ex.Message); } } }
Nota:
Establezca
POST_URL
en la ubicación de la aplicación web implementada. Ya se puede ejecutar localmente, pero al trabajar en la implementación de una versión pública es preciso hospedarlo en un proveedor externo.Registre la aplicación de UWP para las notificaciones push. En Visual Studio, elija Proyecto>Tienda>Asociar aplicación con la Tienda.

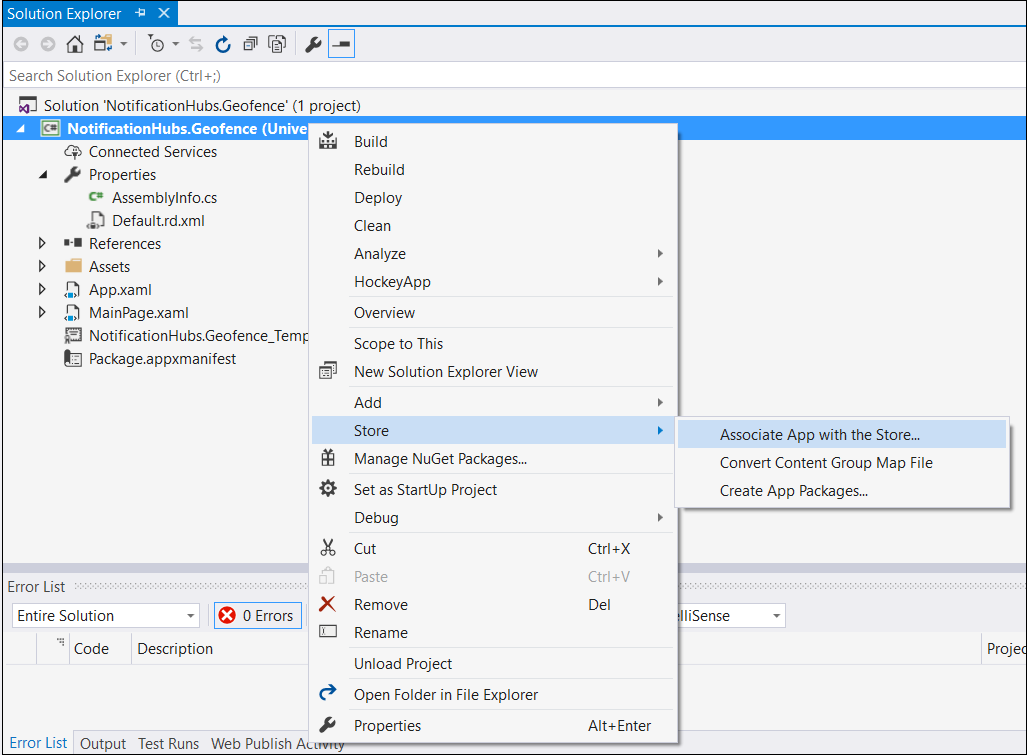

Cuando se inicia sesión en su cuenta de desarrollador, asegúrese de seleccionar una aplicación existente o de crear una nueva y asociar el paquete con ella.
Vaya al Centro de desarrollo y abra la aplicación que ha creado. Elija Servicios>Notificaciones push>Sitio de Servicios Live.

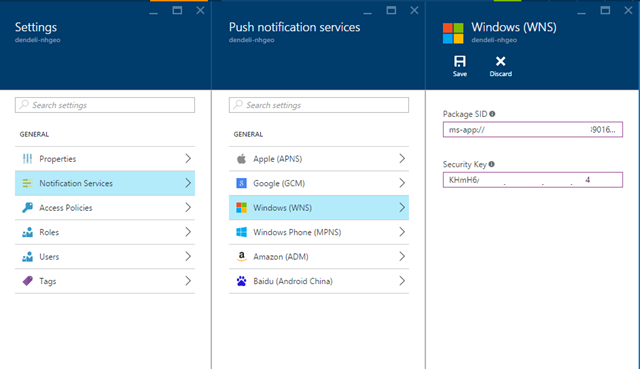

En el sitio, tome nota del secreto de aplicación y del SID del paquete. Los necesitará en Azure Portal: abra el centro de notificaciones, elija Configuración>Notification Services>Windows (WNS) y escriba la información en los campos obligatorios.
Elija Guardar.

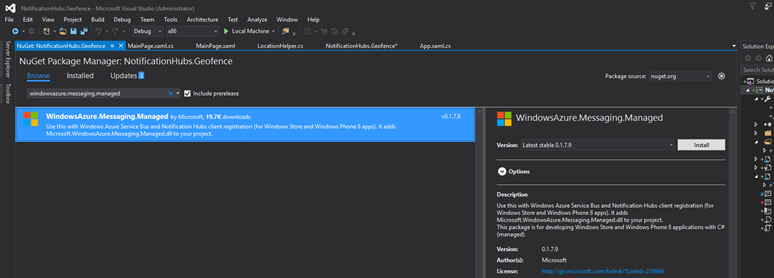

Abra Referencias en el Explorador de soluciones y seleccione Administrar paquetes NuGet. Agregue una referencia a la biblioteca administrada de Microsoft Azure Service Bus; simplemente busque
WindowsAzure.Messaging.Managed
y agréguelo al proyecto.Para las pruebas, cree el controlador de eventos
MainPage_Loaded
una vez más y agréguele este fragmento de código:var channel = await PushNotificationChannelManager.CreatePushNotificationChannelForApplicationAsync(); var hub = new NotificationHub("HUB_NAME", "HUB_LISTEN_CONNECTION_STRING"); var result = await hub.RegisterNativeAsync(channel.Uri); // Displays the registration ID so you know it was successful if (result.RegistrationId != null) { Debug.WriteLine("Reg successful."); }
El código registra la aplicación con el centro de notificaciones. Y ya está todo listo.
En
LocationHelper
, dentro del controladorGeolocator_PositionChanged
, puede agregar un fragmento de código de prueba que incluya forzosamente la ubicación dentro de la geovalla:await LocationHelper.SendLocationToBackend("wns", "TEST_USER", "TEST", "37.7746", "-122.3858");

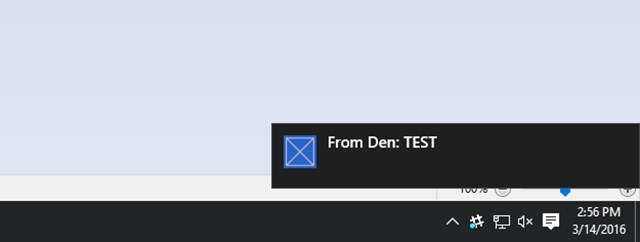

Como no se están superando las coordenadas reales (que pueden no estar dentro de los límites en ese momento) y se están usando valores de prueba predefinidos, verá una notificación aparecer en la actualización:
Pasos siguientes
Hay un par de pasos que quizá deba seguir para asegurarse de que la solución está preparada para producción.
- Primero debe asegurarse de que las geovallas sean dinámicas. Esto requiere un trabajo adicional con la API de Bing para poder cargar los nuevos límites dentro del origen de datos existente. Para más información, consulte la documentación de API de Bing Spatial Data Services.
- En segundo lugar, cuando se trabaja para garantizar que se realiza la entrega a los participantes adecuados, puede querer dirigirlos mediante el etiquetado.
La solución de este tutorial describe un escenario en el que se puede tener una amplia variedad de plataformas de destino, por lo que se limita el geovallado a funcionalidades específicas del sistema. Dicho esto, Plataforma universal de Windows ofrece funcionalidades para detectar geovallas directamente de fábrica.
