Solución de problemas de rendimiento de red

Información general

Azure ofrece una manera estable y rápida para conectarse desde la red local a Azure. Clientes grandes y pequeños usan correctamente métodos como VPN de sitio a sitio y ExpressRoute para ejecutar sus negocios en Azure. Pero, ¿qué ocurre cuando el rendimiento no satisface sus expectativas o la experiencia anterior? Este artículo puede ayudar a normalizar la forma de probar su entorno específico y de crear una base de referencia para este.

Obtiene información sobre cómo puede probar la latencia de red y el ancho de banda de forma fácil y coherente entre dos hosts. También se le proporcionan algunos consejos para examinar la red de Azure y ayudar a aislar puntos problemáticos. Las herramientas y el script de PowerShell descritos requieren dos hots en la red (en cualquiera de los extremos del vínculo que se va a probar). Un host debe ejecutar el Escritorio de Windows o Windows Server; el otro puede ejecutar Windows o Linux.

Componentes de red

Antes de adentrarnos en la solución de problemas, veamos algunos componentes y términos comunes. Esta explicación garantiza que estamos pensando en cada componente de la cadena de un extremo a otro que permite la conectividad en Azure.

En el nivel más alto, hay tres dominios de enrutamiento de red principales:

• La red de Azure (nube azul)
• Internet o WAN (nube verde)
• La red corporativa (nube naranja)

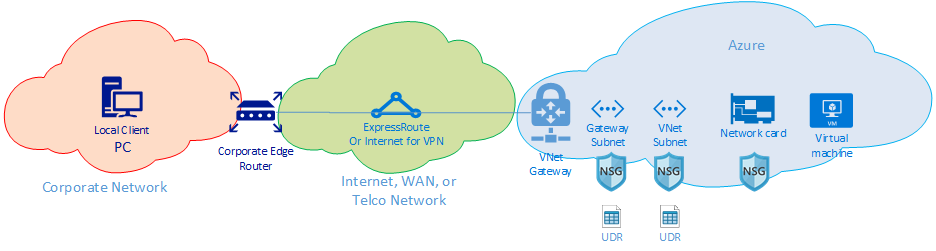

Vamos a analizar brevemente cada componente fijándonos en el diagrama de derecha a izquierda:

• Máquina virtual: el servidor puede tener varias NIC. Asegúrese de que todas las rutas estáticas, las rutas predeterminadas y la configuración del sistema operativo envían y reciben tráfico según lo previsto. Además, cada SKU de máquina virtual tiene una restricción de ancho de banda. Si usa una SKU de máquina virtual más pequeña, el ancho de banda disponible para la NIC limita el tráfico. Se recomienda usar DS5v2 para realizar pruebas a fin de garantizar el ancho de banda adecuado en la máquina virtual.

• NIC: asegúrese de que conoce la dirección IP privada asignada a la NIC en cuestión.

• NIC NSG: puede haber NSG específicos aplicados a nivel de la NIC; asegúrese de que el conjunto de reglas de NSG es apropiado para el tráfico que intenta transmitir. Por ejemplo, asegúrese de que los puertos 5201 para iPerf, 3389 para RDP o 22 para SSH están abiertos para permitir la transferencia del tráfico de prueba.

• VNet Subnet: la NIC está asignada a una subred específica; asegúrese de saber cuál es y las reglas asociadas a dicha subred.

• Subnet NSG: al igual que la NIC, los NSG también pueden aplicarse a la subred. Asegúrese de que el conjunto de reglas de NSG es apropiado para el tráfico que intenta transmitir. Para el tráfico entrante a la NIC, primero se aplica el NSG de la subred y luego el NSG de la NIC. Cuando el tráfico sale de la VM, el NSG de la NIC se aplica primero y luego el NSG de la subred.

• UDR de subred: las rutas definidas por el usuario pueden dirigir el tráfico a un salto intermedio (como un firewall o un equilibrador de carga). Asegúrese de que sabe si hay un UDR implementado para el tráfico. Si es así, comprenda cuál es su destino y cómo afectará el próximo salto al tráfico. (Por ejemplo, un firewall puede pasar algún tráfico y denegar otro entre los mismos dos hosts).

• Gateway subnet / NSG / UDR: de la misma manera que la subred de máquina virtual, la subred de puerta de enlace puede tener NSG y UDR. Asegúrese de que existen y de qué efectos tienen en el tráfico.

• VNet Gateway (ExpressRoute) : una vez habilitado el emparejamiento (ExpressRoute) o VPN, existen muchas configuraciones que pueden afectar a que el tráfico se redirija o no y a cómo se lleva. Si tiene una instancia de Gateway conectada a varios circuitos ExpressRoute o túneles VPN, debe tener en cuenta la configuración del peso de la conexión. El peso de la conexión afecta a la preferencia de conexión y determina la ruta de acceso que toma el tráfico.

• Filtro de ruta (no se muestra): es necesario un filtro de ruta al usar el emparejamiento de Microsoft a través de ExpressRoute. Si no recibe ninguna ruta, compruebe si el filtro de ruta está configurado y aplicado correctamente al circuito.

En este punto, está en la parte WAN del vínculo. Este dominio de enrutamiento puede ser el proveedor de servicios, la WAN corporativa o Internet. Existen muchos saltos, tecnologías y empresas relacionados con estos vínculos, lo que puede dificultar la solución de problemas. En primer lugar, debe descartar tanto Azure como las redes corporativas para poder investigar los saltos intermedios.

En el diagrama anterior, en el extremo izquierdo, se muestra la red corporativa. Según el tamaño de su empresa, este dominio de enrutamiento puede corresponderse con unos cuantos dispositivos de red entre usted y la WAN o con varias capas de dispositivos de una red empresarial o de campus.

Dada la complejidad de estos tres entornos de red de alto nivel diferentes, a menudo es ideal empezar en los bordes e intentar mostrar dónde se obtiene un buen rendimiento y dónde se degrada. Este enfoque puede ayudar a identificar el dominio de enrutamiento del problema de los tres. Después, puede centrar la solución de problemas en ese entorno específico.

Herramientas

La mayoría de los problemas de red se pueden analizar y aislar con herramientas básicas como ping y traceroute. Es raro que necesite indagar tanto como un análisis de paquetes con herramientas como Wireshark.

Para facilitar la solución de problemas, se desarrolló Azure Connectivity Toolkit (AzureCT) para incluir algunas de estas herramientas en un paquete sencillo. Para las pruebas de rendimiento, las herramientas como iPerf y PSPing pueden proporcionarle información sobre la red. iPerf es una herramienta que se usa habitualmente para pruebas de rendimiento básicas y resulta bastante fácil de usar. PSPing es una herramienta Ping desarrollada por SysInternals. PSPing puede hacer ping de ICMP y TCP para llegar a un host remoto. Ambas herramientas son ligeras y se "instalan" solo con copiar los archivos en un directorio del host.

Estas herramientas y estos métodos se encapsulan en un módulo de PowerShell (AzureCT) que puede instalar y usar.

AzureCT (Azure Connectivity Toolkit)

El módulo AzureCT de PowerShell tiene dos componentes: pruebas de disponibilidad y pruebas de rendimiento. En este documento solo se tratan las pruebas de rendimiento, por lo que vamos a centrarnos en dos comandos para medir el rendimiento de los vínculos en este módulo de PowerShell.

Hay tres pasos básicos para usar este kit de herramientas para pruebas de rendimiento.

1. Instalación del módulo de PowerShell.

   (new-object Net.WebClient).DownloadString("https://aka.ms/AzureCT") | Invoke-Expression



   Este comando descarga el módulo de PowerShell y lo instala de forma local.

2. Instalación de las aplicaciones auxiliares.

   Install-LinkPerformance


   Este comando de AzureCT instala iPerf y PSPing C:\ACTTools en un directorio nuevo; además, abre los puertos del Firewall de Windows para permitir el tráfico ICMP y del puerto 5201 (iPerf).

3. Ejecución de la prueba de rendimiento.

   En primer lugar, debe instalar y ejecutar iPerf en modo de servidor en el host remoto. Asegúrese también de que el host remoto escucha en los puertos 3389 (RDP para Windows) o 22 (SSH para Linux) y que se permite el tráfico a través del puerto 5201 para iPerf. Si el host remoto es Windows, instale AzureCT y ejecute el comando Install-LinkPerformance. El comando configurará iPerf y las reglas de firewall necesarias para iniciar iPerf en modo de servidor correctamente.

   Una vez preparada la máquina remota, abra PowerShell en la máquina local e inicie la prueba:

   Get-LinkPerformance -RemoteHost 10.0.0.1 -TestSeconds 10


   Este comando ejecuta una serie de pruebas de carga y latencia simultáneas para ayudar a estimar la capacidad y latencia de ancho de banda del vínculo de red.

4. Revisión del resultado de las pruebas.

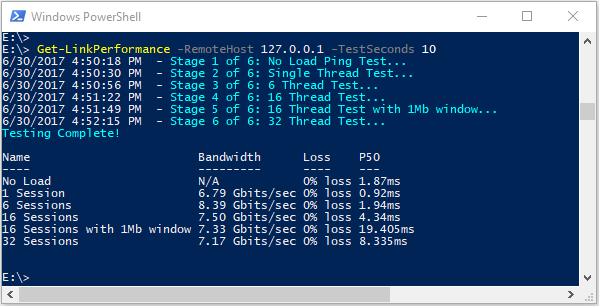

   El formato del resultado de PowerShell tiene un aspecto similar al siguiente:



   Los resultados detallados de todas las pruebas de iPerf y PSPing están en archivos de texto individuales en el directorio de herramientas de AzureCT en "C:\ACTTools".

Solución de problemas

Si la prueba de rendimiento no ofrece los resultados esperados, averigüe por qué debe aplicar un proceso detallado progresivo. Dado el número de componentes de la ruta de acceso, un enfoque sistemático proporciona una ruta de acceso más rápida a la resolución que saltar alrededor. Al solucionar problemas sistemáticamente, puede evitar realizar pruebas innecesarias varias veces.

Nota:

El escenario que se presenta aquí representa un problema de rendimiento, no de conectividad. Para aislar el problema de conectividad a la red de Azure, siga el artículo Comprobación de la conectividad de ExpressRotue.

En primer lugar, cuestione sus hipótesis. ¿Su expectativa es razonable? Por ejemplo, si tiene un circuito ExpressRoute de 1 Gbps y 100 ms de latencia. No es razonable esperar el trafico máximo de 1 Gbps debido a las características de rendimiento de TCP sobre los vínculos de latencia alta. Consulte la sección Referencias para obtener más información sobre las hipótesis de rendimiento.

A continuación, se recomienda empezar en los bordes entre los dominios de enrutamiento y tratar de aislar el problema en un dominio de enrutamiento principal único. Puede comenzar en la red corporativa, la WAN o la red de Azure. A menudo, los usuarios culpan a la "caja negra" en la ruta de acceso. Aunque culpar a la caja negra es fácil, puede retrasar significativamente la resolución. Especialmente, si el problema se encuentra en un área en la que puede realizar cambios para corregir el problema. Asegúrese de actuar correctamente antes de recurrir al proveedor de servicios o ISP.

Después de identificar el dominio de enrutamiento principal que parece contener el problema, debe crear un diagrama del área en cuestión. Al dibujar un diagrama, puede superar metódicamente el problema y aislarlo. Puede planear puntos de prueba y actualizar el mapa al borrar áreas o profundizar más a medida que las pruebas avanzan.

Ahora que tiene un diagrama, empiece a dividir la red en segmentos para limitar el problema. Averigüe dónde funciona y dónde no. Continúe moviendo los puntos de prueba para aislar el componente que genera el problema.

Además, no olvide examinar otras capas del modelo OSI. Es fácil centrarse en la red y en las capas 1 a 3 (física, datos y red), pero los problemas pueden llegar también hasta la capa 7 en el nivel de aplicación. Mantenga una mente abierta y verifique sus hipótesis.

Solución avanzada de problemas de ExpressRoute

Si no está seguro de dónde está realmente el perímetro de la nube, aislar los componentes de Azure puede ser un desafío. Cuando se utiliza ExpressRoute, el perímetro es un componente de red llamado Microsoft Enterprise Edge (MSEE). Al usar ExpressRoute, MSEE es el primer punto de contacto en la red de Microsoft y el último salto al salir de la red de Microsoft. Al crear un objeto de conexión entre la puerta de enlace de red virtual y el circuito ExpressRoute, lo que se hace realmente es establecer una conexión a MSEE. El reconocimiento de MSEE como primer o último salto en función de la dirección del tráfico es fundamental para aislar un problema de redes de Azure. Conocer la dirección determina si el problema está en Azure o en un nivel inferior de la red WAN o de la red corporativa.

Nota:

Tenga en cuenta que MSEE no se encuentra en la nube de Azure. ExpressRoute realmente se encuentra en el perímetro de la red de Microsoft, y no en Azure. Una vez conectado a ExpressRoute para una instancia de MSEE, se establece la conexión con la red de Microsoft, desde donde puede acceder a cualquier servicio en la nube, como Microsoft 365 (con el Emparejamiento de Microsoft) o Azure (con el emparejamiento privado o el Emparejamiento de Microsoft).

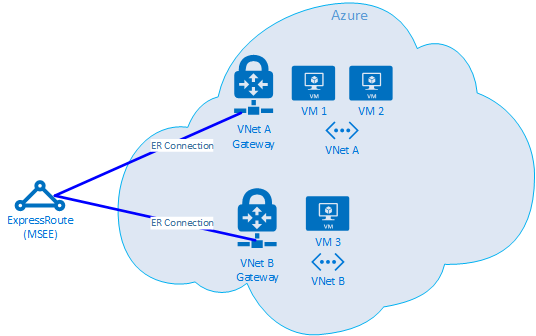

Si dos redes virtuales están conectadas al mismo circuito ExpressRoute, puede realizar una serie de pruebas para aislar el problema en Azure.

Plan de pruebas

1. Ejecute la prueba Get-LinkPerformance entre VM1 y VM2. Esta prueba proporciona información sobre si el problema es local o no. Si la prueba genera resultados de latencia y ancho de banda aceptables, puede marcar la red virtual local como correcta.

2. Suponiendo que el tráfico de la red virtual local es correcto, ejecute la prueba Get-LinkPerformance entre VM1 y VM3. Esta prueba establece la conexión a través de la red de Microsoft en orden descendente hasta llegar a MSEE y vuelve a Azure. Si la prueba genera resultados de latencia y ancho de banda aceptables, puede marcar la red de Azure como correcta.

3. Si se descarta Azure, puede realizar una secuencia similar de pruebas en su red corporativa. Si estas pruebas también se realizan correctamente, es el momento de recurrir al proveedor de servicios o ISP para diagnosticar la conexión WAN. Ejemplo: Ejecute esta prueba entre dos sucursales o entre su escritorio y el servidor de un centro de datos. Según lo que vaya a probar, busque puntos de conexión, como servidores y equipos de cliente, que puedan probar esa ruta de acceso.

Importante

Es fundamental que indique la hora del día a la que se debe ejecutar cada prueba y que registre los resultados en una ubicación común. Cada serie de pruebas deben tener resultados idénticos para que pueda comparar los datos resultantes entre ejecuciones de pruebas y no tener "carencia" de datos. La coherencia entre las distintas pruebas es la razón principal por la que utilizamos AzureCT para solucionar problemas. El truco no está en los escenarios de carga exactos que ejecutamos, sino en el hecho de que obtenemos un resultado de pruebas y datos coherente de cada prueba. Registrar la hora y disponer de datos coherentes de cada prueba resulta especialmente útil si más tarde descubre que el problema es esporádico. Sea minucioso con la recopilación anticipada de datos para, de esta manera, evitar horas de pruebas repetidas de los mismos escenarios.

El problema ya está aislado, ¿ahora qué?

Cuanto más aísle el problema, más rápido podrá encontrar la solución. En algún momento, llega a un punto en el que no puede continuar con la solución de problemas. Por ejemplo, encuentra un vínculo del proveedor de servicios que realiza saltos por toda Europa, pero espera que la ruta de acceso se encuentre íntegramente en Asia. En este momento, debe pedir a alguien que le ayude. A quién solicite ayuda dependerá del dominio de enrutamiento en el que aísle el problema. Si puede restringirlo a un componente específico, sería incluso mejor.

En el caso de problemas de la red corporativa, el proveedor de servicios o el departamento de TI interno pueden ayudar con la configuración del dispositivo o la reparación de hardware.

Un procedimiento recomendado para solucionar problemas de WAN es compartir los resultados de las pruebas con su proveedor de servicios o ISP, ya que esto puede ayudarles con su trabajo. Los resultados de las pruebas también pueden evitar realizar las mismas tareas que ya ha hecho. Sin embargo, es posible que quieran comprobar sus propios resultados. Esto se basa en el principio de confianza de , pero comprueba.

Con Azure, una vez aislado el problema con toda la información posible, debe revisar la documentación sobre la red de Azure y, después, considerar si aún resulta necesario abrir un vale de soporte.

Referencias

Expectativas de ancho de banda y latencia

Sugerencia

La latencia geográfica (millas o kilómetros) entre los puntos de conexión probados es, con diferencia, el componente más importante de la latencia. Aunque también influye la latencia de equipos (componentes físicos y virtuales, número de saltos, etc.), la ubicación geográfica ha demostrado ser el componente más importante de la latencia general cuando se trata de conexiones WAN. También es importante tener en cuenta que la distancia se corresponde con la distancia del tendido de fibra, no con la distancia lineal o la que se mide en un mapa de carreteras. Es muy difícil calcular esta distancia con precisión. Por tanto, solemos usar una calculadora de distancia entre ciudades disponible en Internet, aunque sabemos que este método ofrece una medida bastante inexacta, pero resulta suficiente para crear una expectativa general.

Por ejemplo, tenemos una instalación de ExpressRoute en Seattle, Washington, en los Estados Unidos. En la tabla siguiente, se reflejan la latencia y el ancho de banda obtenidos tras probar varias ubicaciones de Azure. Calculamos la distancia geográfica entre cada extremo de la prueba.

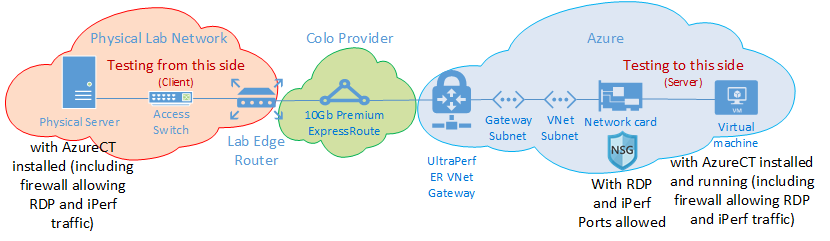

Configuración de la prueba:

• Un servidor físico que ejecuta Windows Server 2016 con una NIC de 10 Gbps, conectado a un circuito ExpressRoute.

• Un circuito ExpressRoute premium de 10 Gbps en la ubicación identificada con el emparejamiento privado habilitado.

• Una red virtual de Azure con una puerta de enlace UltraPerformance en la región especificada.

• Una VM DS5v2 que ejecuta Windows Server 2016 en la red virtual. La máquina virtual no estaba unida a un dominio y se compiló a partir de la imagen predeterminada de Azure (sin optimización ni personalización) con AzureCT instalado.

• Todas las pruebas utilizan el comando Get-LinkPerformance de AzureCT con una prueba de carga de cinco minutos para cada una de las seis series de pruebas. Por ejemplo:

  Get-LinkPerformance -RemoteHost 10.0.0.1 -TestSeconds 300


• En el flujo de datos de cada prueba, la carga se transfería desde el servidor físico local (cliente de iPerf en Seattle) hasta la máquina virtual de Azure (servidor de iPerf en la región de Azure especificada).

• Los datos de la columna "Latencia" resultan de la prueba sin carga (una prueba de latencia de TCP sin la ejecución de iPerf).

• Los datos de la columna "Ancho de banda máx." proceden de la prueba de carga del flujo de TCP 16 con un tamaño de ventana de 1 Mb.

Resultados de latencia y ancho de banda

Importante

Estas cifras solo sirven como referencia general. Existen muchos factores que afectan a la latencia y, aunque estos valores son coherentes a lo largo del tiempo, hay condiciones en Azure o en la red de los proveedores de servicios que pueden enviar tráfico a través de diferentes rutas en cualquier momento, un hecho que puede afectar a la latencia y al ancho de banda. Por norma general, los efectos de estos cambios no generan diferencias importantes.

ExpressRoute Location	Azure Region	Estimación Distancia (km)	Latencia	1 Sesión Ancho de banda	Máxima Ancho de banda
Seattle	Oeste de EE. UU. 2	191 km	5 ms	262,0 Mbits/s	3,74 Gbits/s
Seattle	Oeste de EE. UU.	1094 km	18 ms	82,3 Mbits/s	3,70 Gbits/s
Seattle	Centro de EE. UU.	2357 km	40 ms	38,8 Mbits/s	2,55 Gbits/s
Seattle	Centro-sur de EE. UU.	2877 km	51 ms	30,6 Mbits/s	2,49 Gbits/s
Seattle	Centro-Norte de EE. UU	2792 km	55 ms	27,7 Mbits/s	2,19 Gbits/s
Seattle	Este de EE. UU. 2	3769 km	73 ms	21,3 Mbits/s	1,79 Gbits/s
Seattle	Este de EE. UU.	3699 km	74 ms	21,1 Mbits/s	1,78 Gbits/s
Seattle	Japón Oriental	7705 km	106 ms	14,6 Mbits/s	1,22 Gbits/s
Seattle	Sur de Reino Unido 2	7708 km	146 ms	10,6 Mbits/s	896 Mbits/s
Seattle	Oeste de Europa	7834 km	153 ms	10,2 Mbits/s	761 Mbits/s
Seattle	Este de Australia	12 484 km	165 ms	9,4 Mbits/s	794 Mbits/s
Seattle	Sudeste de Asia	12 989 km	170 ms	9,2 Mbits/s	756 Mbits/s
Seattle	Sur de Brasil *	10 930 km	189 ms	8,2 Mbits/s	699 Mbits/s
Seattle	Sur de la India	12 918 km	202 ms	7,7 Mbits/s	634 Mbits/s

* La latencia de Brasil es un buen ejemplo de que la distancia lineal varía considerablemente de la del tendido de fibra. La latencia prevista sería aproximadamente de 160 ms, pero en realidad es de 189 ms. La diferencia de latencia parecería indicar un problema de red en algún lugar. Pero la realidad es que la línea de fibra no va a Brasil en línea recta. Por lo tanto, debería esperar unos 1000 km adicionales para llegar a Brasil desde Seattle.

Nota

Si bien estos números deben tenerse en cuenta, fueron probados utilizando AzureCT que se basa en IPERF en Windows a través de PowerShell. En este escenario, IPERF no respeta las opciones TCP predeterminadas de Windows para el factor de escalado y utiliza un recuento de turnos mucho menor para el tamaño de la ventana TCP. Los números representados aquí se realizaron utilizando los valores predeterminados de IPERF y son solo para referencia general. Al ajustar los comandos IPERF con -w y un tamaño de ventana TCP grande, se puede obtener un mejor rendimiento en largas distancias, mostrando cifras de rendimiento significativamente mejores. Además, para garantizar que una ExpressRoute utiliza todo el ancho de banda, lo ideal es ejecutar el IPERF en la opción multihilo desde varios equipos simultáneamente para garantizar que la capacidad informática pueda alcanzar el máximo rendimiento del enlace y no esté limitada por la capacidad de procesamiento de una única máquina virtual. Para obtener los mejores resultados de Iperf en Windows, use "Set-NetTCPSetting -AutoTuningLevelLocal Experimental". Compruebe las directivas de la organización antes de realizar cambios.

Pasos siguientes

• Descargue Azure Connectivity Toolkit.
• Siga las instrucciones para las pruebas de rendimiento de los vínculos
