Tutorial: Configuración de red para Azure Stack Edge Mini R

En este tutorial se describe cómo configurar la red para el dispositivo Azure Stack Edge Mini R con una GPU incorporada mediante la interfaz de usuario web local.

El proceso de conexión puede tardar unos 20 minutos en completarse.

Nota:

En Azure Stack Edge 2309 y versiones posteriores, la funcionalidad Wi-Fi para Azure Stack Edge Mini R está en desuso. Ya no se admite Wi-Fi en el dispositivo Azure Stack Edge Mini R.

En este tutorial, obtendrá información sobre lo siguiente:

• Requisitos previos
• Configuración de la red
• Habilitación de la red de proceso
• Configurar el proxy web

Requisitos previos

Antes de configurar e instalar el dispositivo Azure Stack Edge Mini R, asegúrese de lo siguiente:

• Ha instalado el dispositivo físico tal y como se describe en Instalación de Azure Stack Edge Mini R.
• Se ha conectado a la interfaz de usuario web local del dispositivo, tal como se detalla en Conexión a Azure Stack Edge Mini R.

Configuración de la red

En la página Introducción se muestran los distintos valores necesarios para configurar y registrar el dispositivo físico en el servicio Azure Stack Edge.

Siga estos pasos para configurar la red en el dispositivo.

1. En la interfaz de usuario web local del dispositivo, vaya a la página Introducción.

2. Si se necesita una actualización de día cero, puede hacerlo aquí mediante la configuración de un puerto de datos con una conexión con cable. Para más instrucciones sobre cómo configurar una conexión con cable para este dispositivo, consulte Cableado del dispositivo. Una vez finalizada la actualización, puede quitar la conexión con cable.

3. Cree certificados para la red Wi-Fi y la cadena de firma. Tanto la cadena de firma como el certificado para la red Wi-Fi deben tener el formato DER con una extensión de archivo .cer. Para obtener instrucciones, consulte Uso de certificados con el dispositivo Azure Stack Edge Pro con GPU. Este paso es opcional si usa un perfil de Wi-Fi, en lugar de certificados, para la autenticación.

   Nota

   Si usa autenticación mediante contraseña en la red Wi-Fi personal, puede omitir los pasos del certificado. Solo tiene que configurar el puerto de Wi-Fi y, después, cargar su perfil de Wi-Fi.

   Para obtener información sobre los perfiles de Wi-Fi para una red WPA2 - Personal y obtener información sobre la exportación de perfiles de Wi-Fi, consulte Uso de perfiles de Wi-Fi.

4. Agregue los certificados al dispositivo:

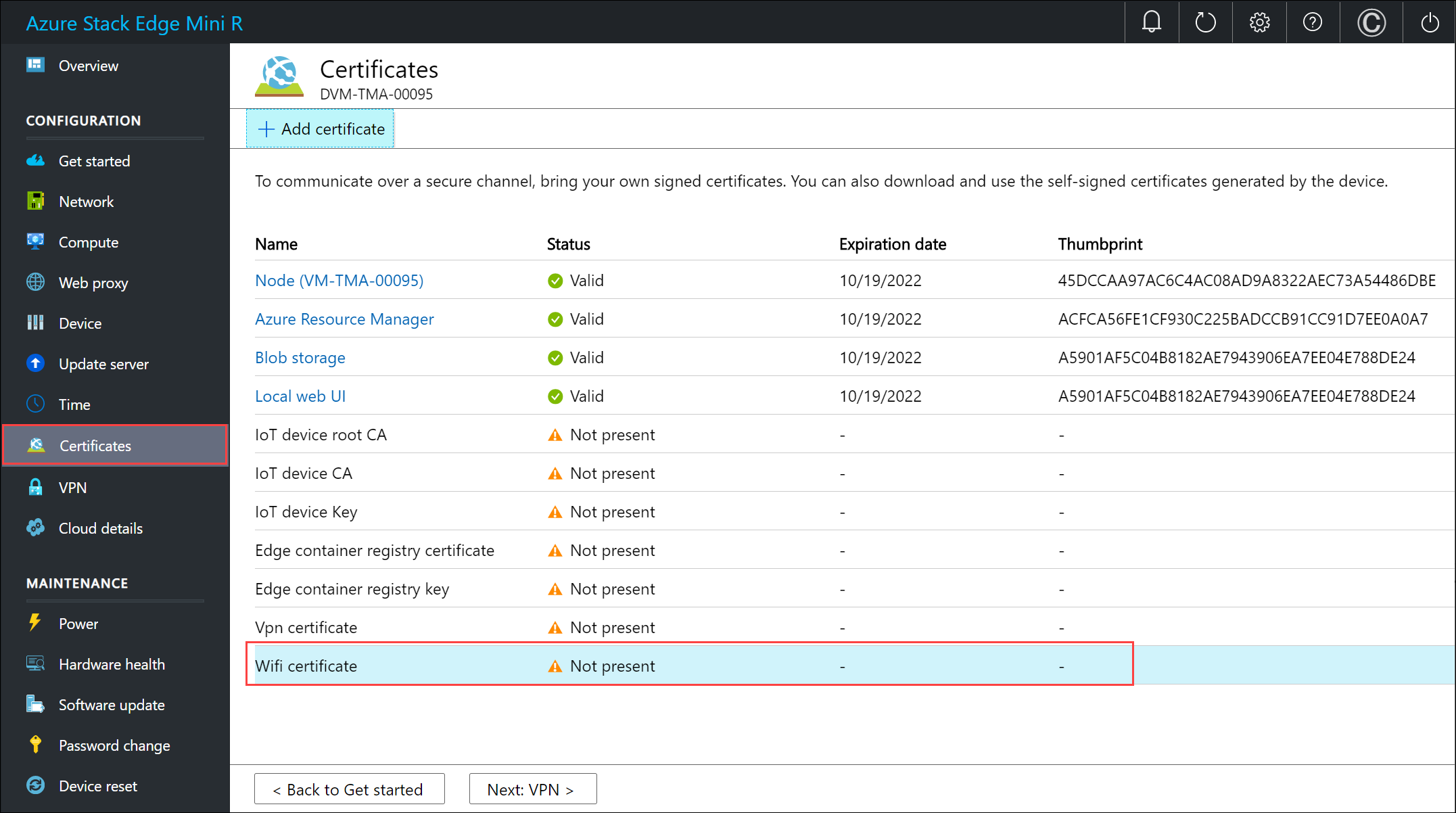

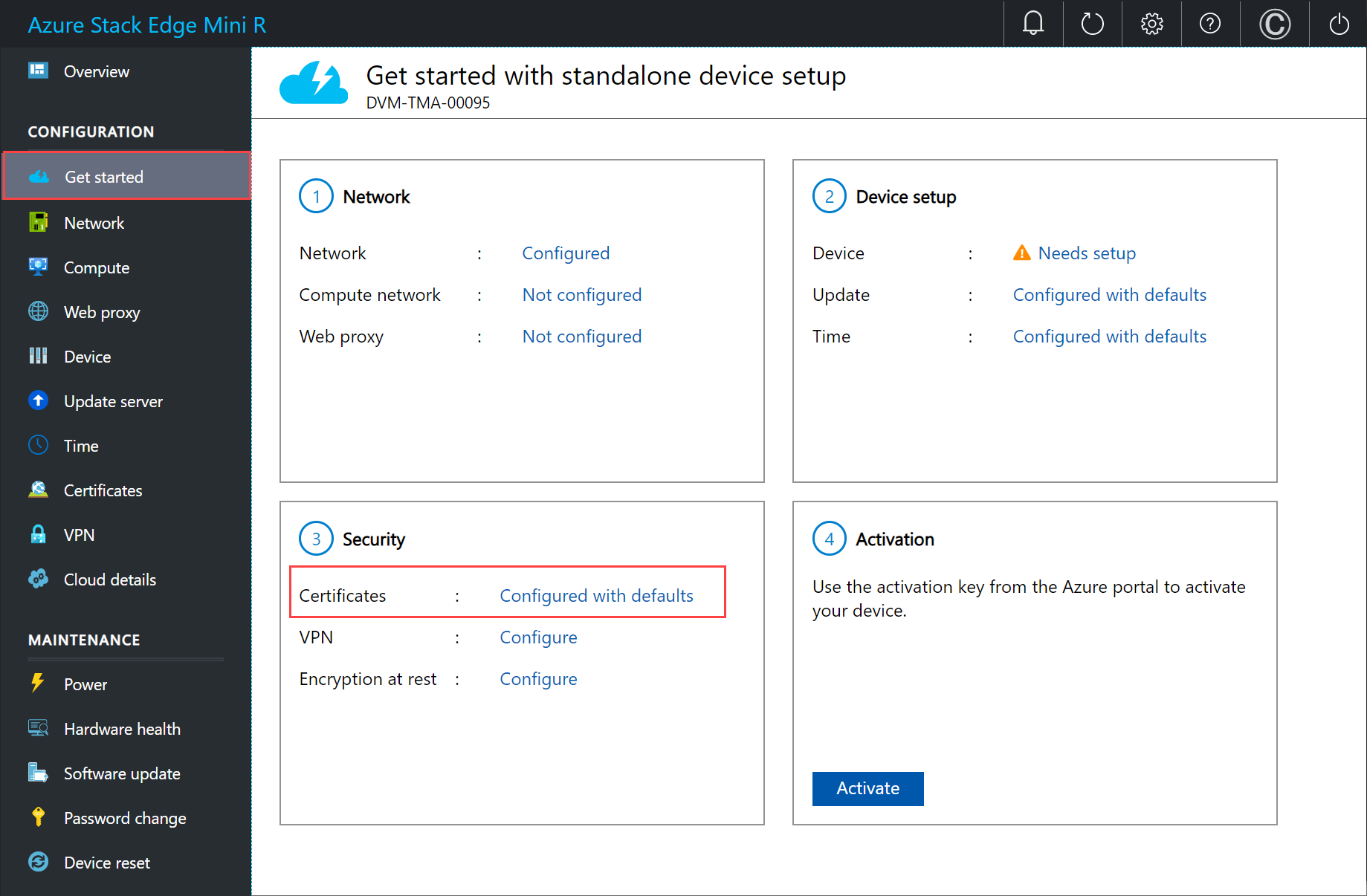

   1. En la interfaz de usuario web local, vaya a Get started (Comenzar). En el icono Security (Seguridad), seleccione Certificates (Certificados) y, a continuación, seleccione Configure (Configurar).



   2. Select + Add certificate (+ Agregar certificado).

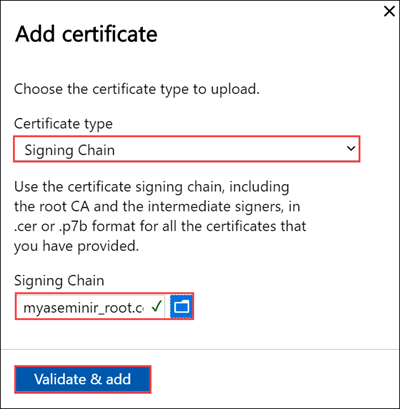

   3. Cargue la cadena de firma y seleccione Apply (Aplicar).

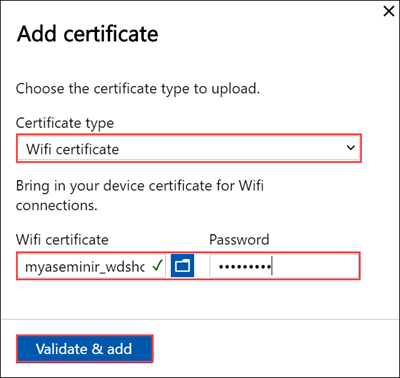

   4. Repita el procedimiento con el certificado para la red Wi-Fi.

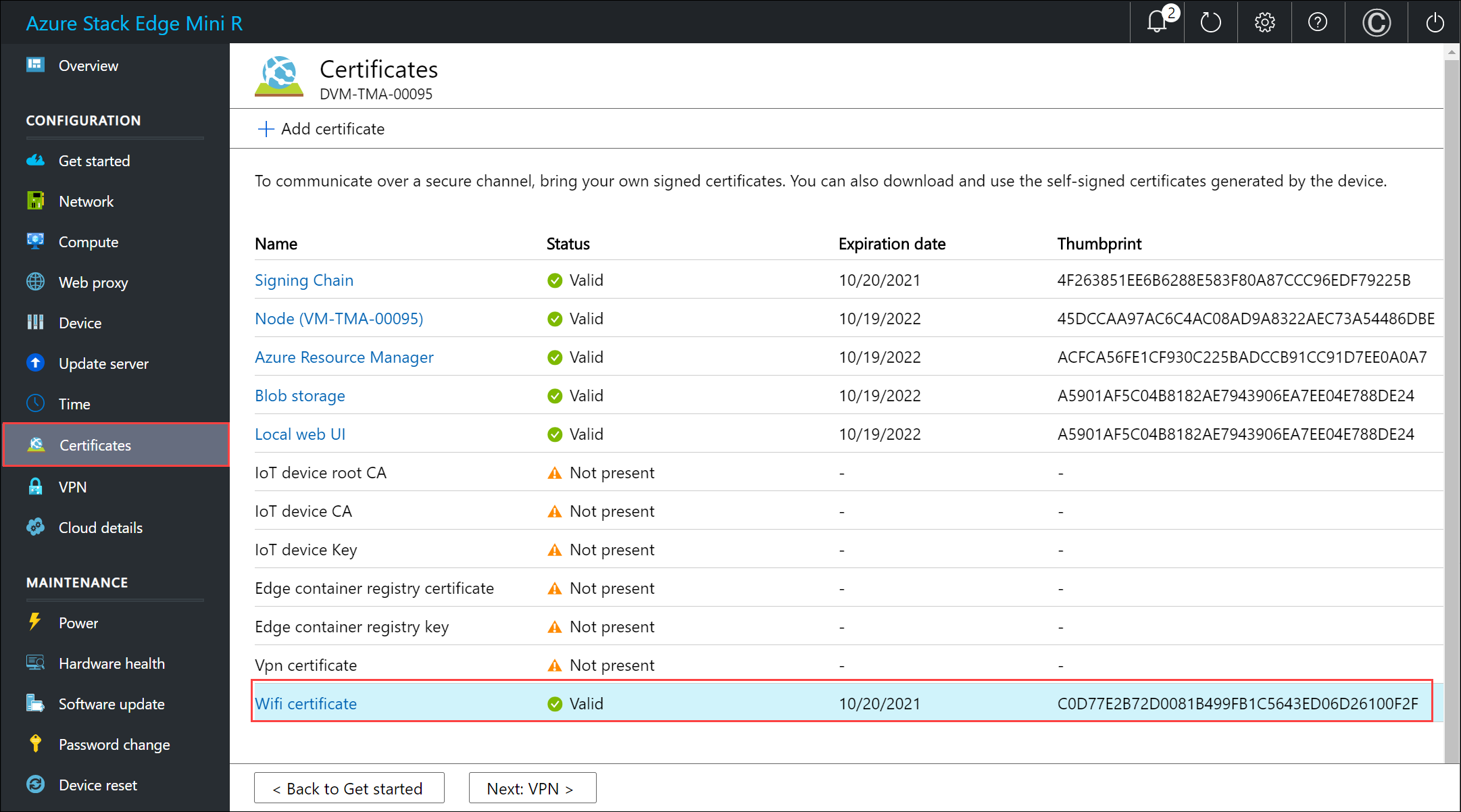

   5. Los nuevos certificados se deberían mostrar en la página Certificates (Certificados).



   6. Vuelva a Get started (Comenzar).

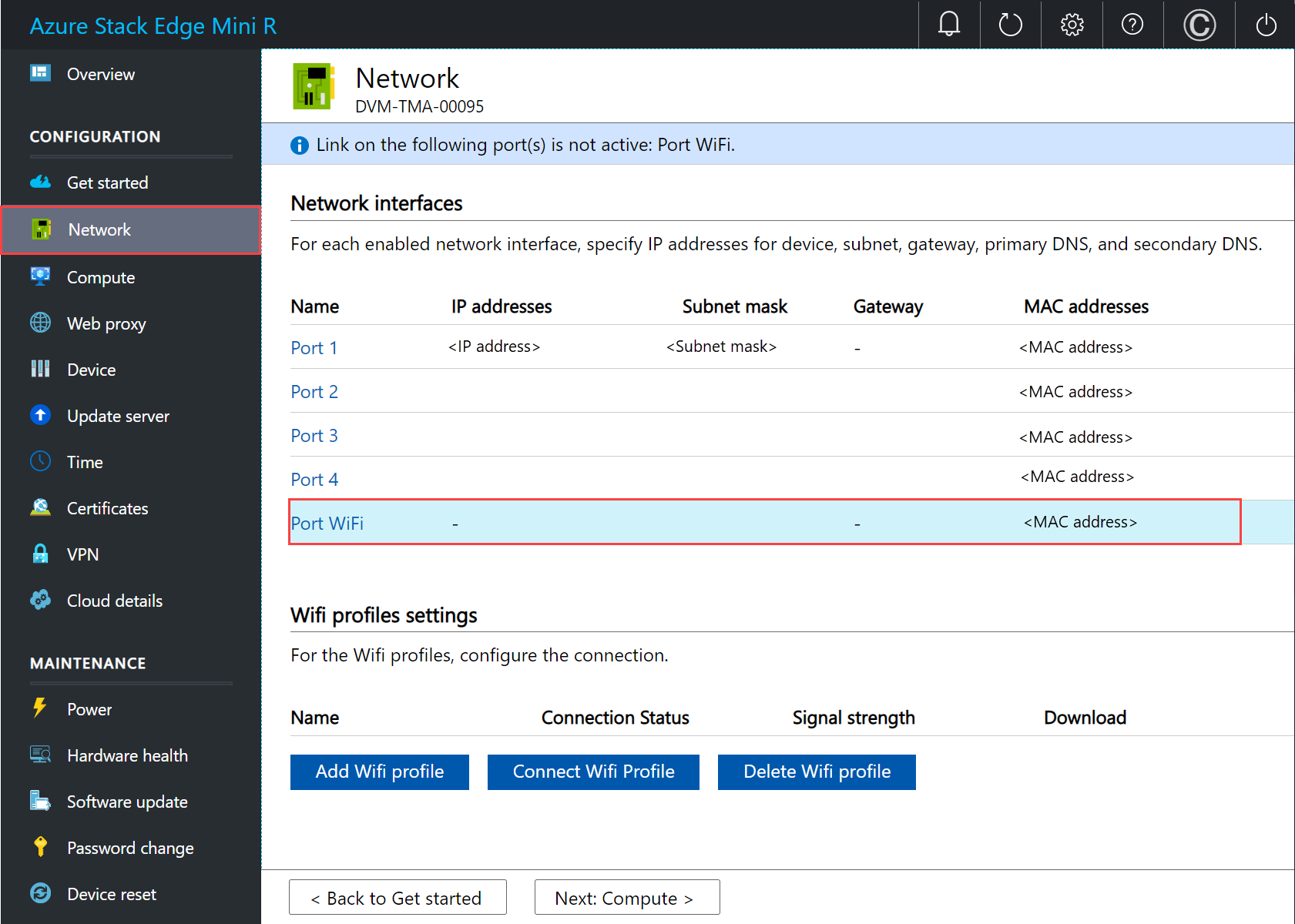

5. Configure el puerto de Wi-Fi. En el icono Red, seleccione Configurar.

   En el dispositivo físico hay cinco interfaces de red. PUERTO 1 y PUERTO 2 son interfaces de red de 1 Gbps. El PUERTO 3 y el PUERTO 4 son interfaces de red de 10 Gbps. El quinto puerto es el puerto Wi-Fi.

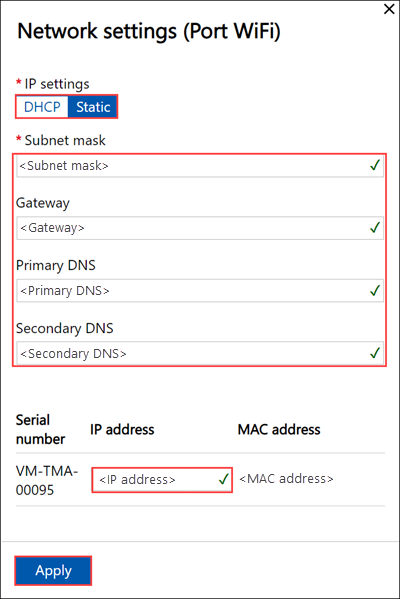

   Seleccione el puerto Wi-Fi y establezca la configuración del puerto.

   Importante

   Se recomienda que configure una dirección IP estática para el puerto Wi-Fi.



   La página Network (Red)se actualiza después de aplicar la configuración del puerto Wi-Fi.

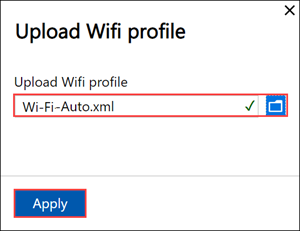

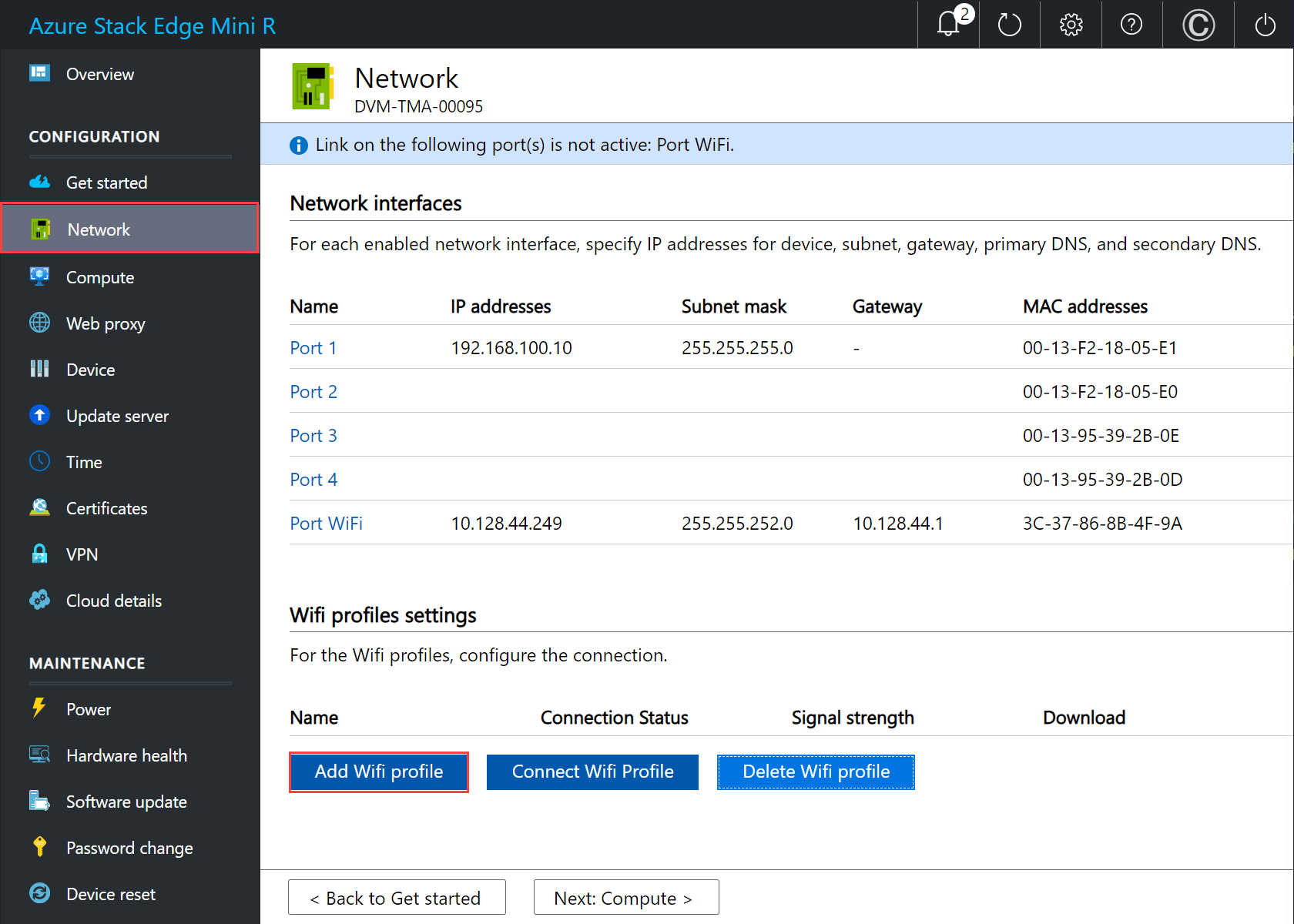

6. Seleccione Add Wi-Fi profile (Agregar perfil de Wi-Fi) y cargue el perfil de Wi-Fi.



   Un perfil de red inalámbrica contiene el SSID (nombre de red), la clave de contraseña y la información de seguridad para poder conectarse a una red inalámbrica. Puede obtener el perfil de Wi-Fi de su entorno del administrador de red.

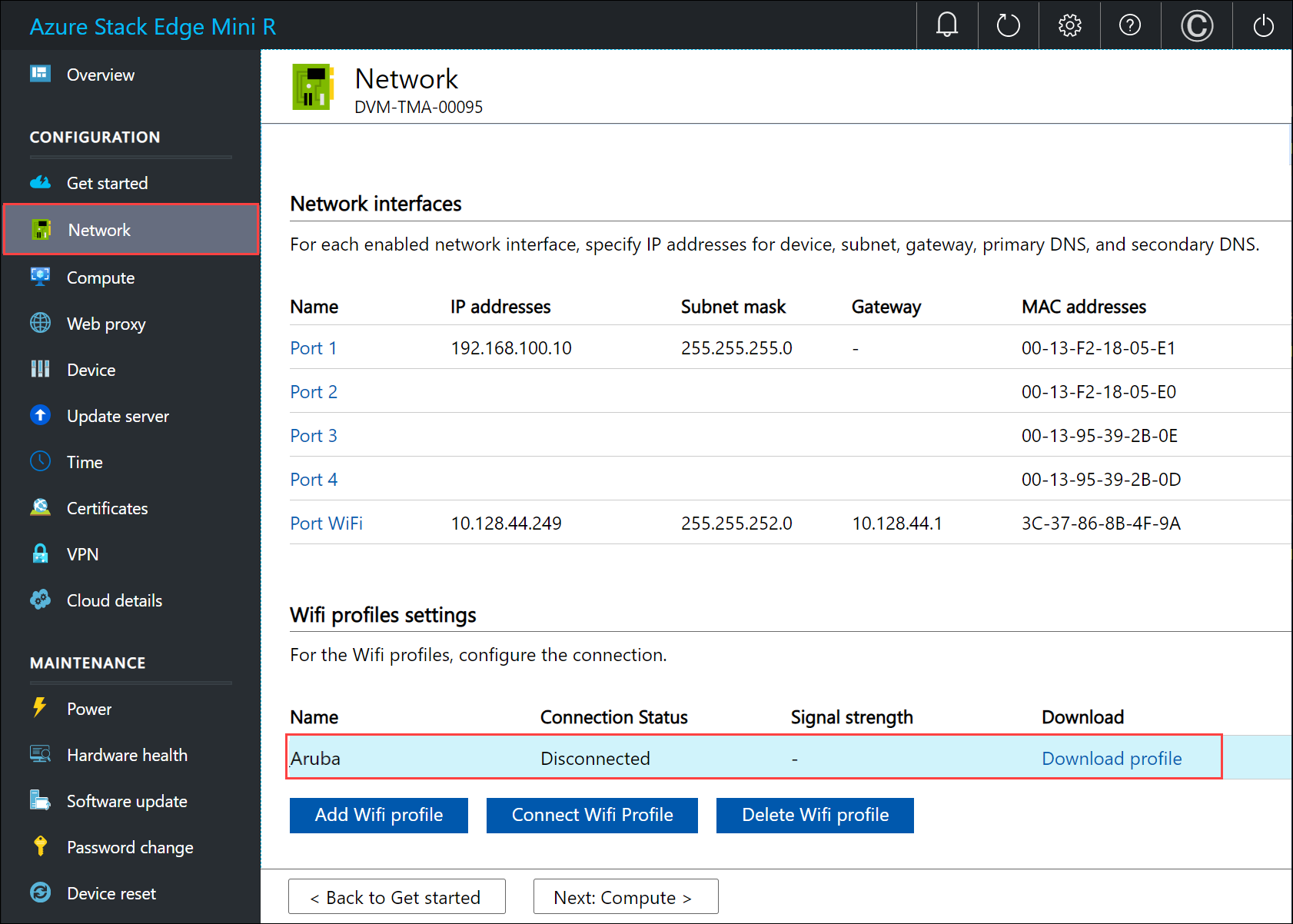

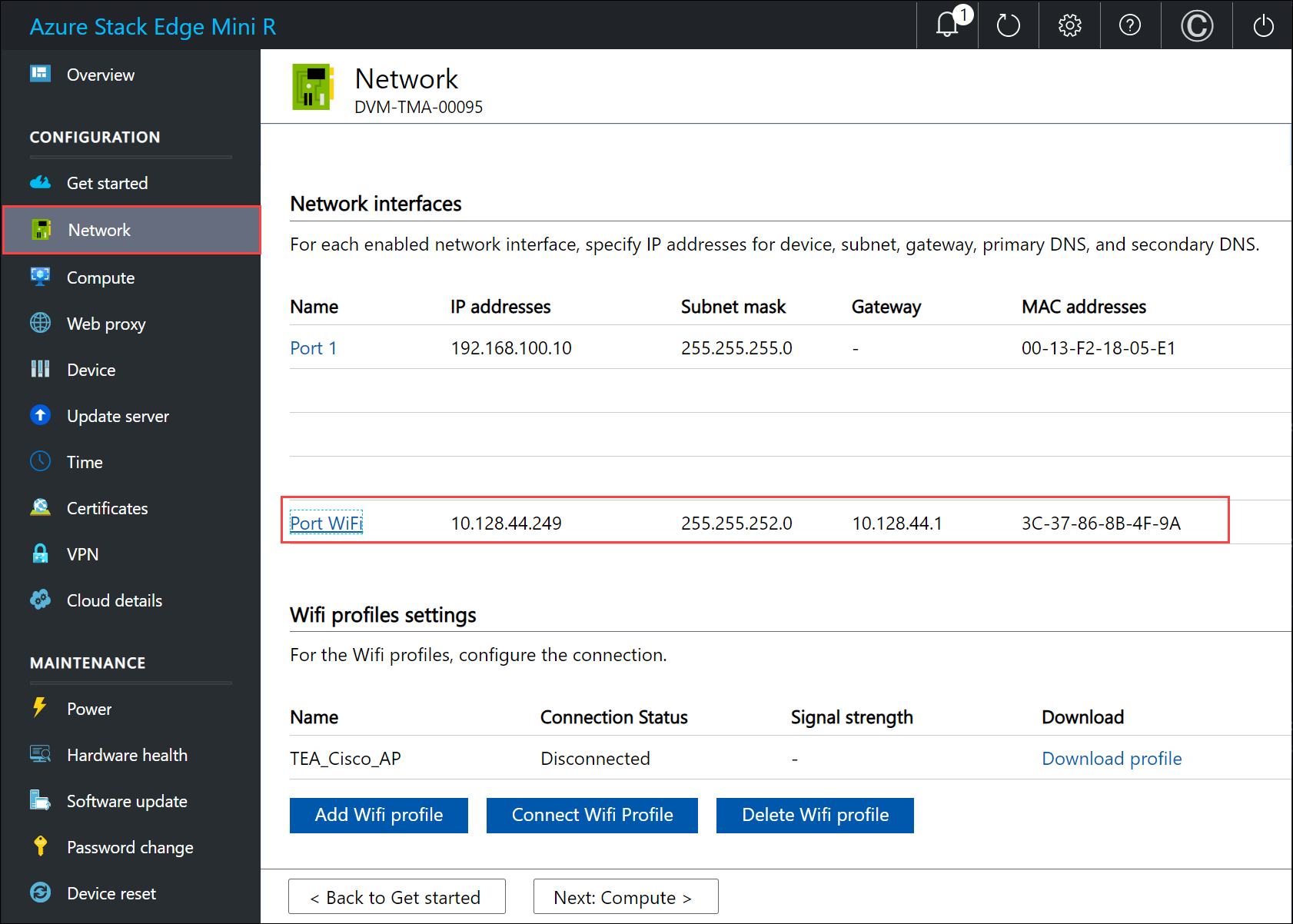

   Una vez agregado el perfil, se actualiza la lista de perfiles de Wi-Fi para reflejar el nuevo perfil. El perfil debe mostrar el campo Connection status (Estado de la conexión) como Disconnected (Desconectado).

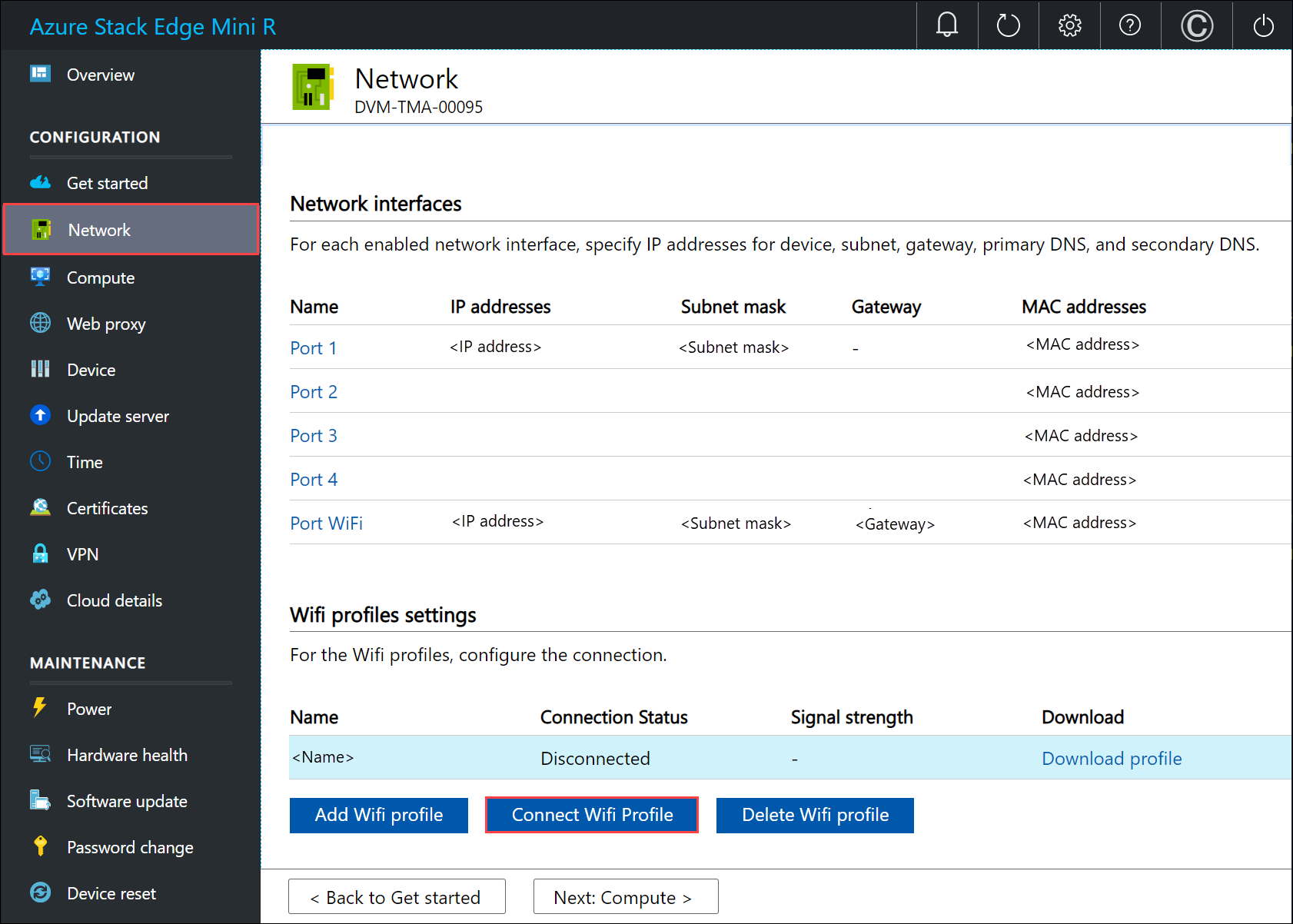

7. Una vez que el perfil de red inalámbrica se haya cargado correctamente, conéctese a este perfil. Seleccione Connect to Wi-Fi profile (Conectarse a perfil de Wi-Fi).

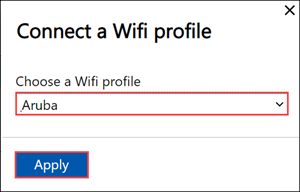

8. Seleccione el perfil de Wi-Fi que agregó en el paso anterior y haga clic en Aplicar.



   El campo Connection status (Estado de la conexión) se debe actualizar a Conectado (Conectado). La intensidad de la señal se actualiza para indicar la calidad de la señal.



   Nota

   Para transferir grandes cantidades de datos, recomendamos que use una conexión con cable en lugar de la red inalámbrica.

9. Desconecte el puerto 1 del dispositivo del equipo portátil.

10. Al configurar la red, tenga en cuenta lo siguiente:

    • Si DHCP está habilitado en el entorno, las interfaces de red se configuran automáticamente. Se asignan automáticamente una dirección IP, la subred, la puerta de enlace y DNS.
    • Si DHCP no está habilitado, puede asignar direcciones IP estáticas si es necesario.
    • Puede configurar la interfaz de red como IPv4.
    • Azure Stack Edge no admite la agregación de vínculos ni la formación de equipos en las tarjetas de interfaz de red (NIC).
    • El número de serie de cualquier puerto corresponde al número de serie del nodo. Para un dispositivo de la serie K, solo se muestra un número de serie.

    Nota:

    • Se recomienda no cambiar la dirección IP local de la interfaz de red de estática a DHCP, a menos que se tenga otra dirección IP para conectarse al dispositivo. Si se usara una interfaz de red y cambiara a DHCP, no habría forma de determinar la dirección DHCP. Si desea cambiar a una dirección DHCP, espere a que el dispositivo se haya registrado con el servicio y, después, realice el cambio. Después, puede ver las direcciones IP de todos los adaptadores de las propiedades del dispositivo de su servicio en Azure Portal.
    • Si necesita conectarse al dispositivo desde una red externa, consulte Habilitación del acceso del dispositivo desde fuera de la red para obtener más valores de red.

Después de configurar y aplicar los valores de red, seleccione Next: Compute (Siguiente: Proceso) para configurar la red de proceso.

Habilitación de la red de proceso

Siga estos pasos para habilitar el proceso y configurar la red de proceso.

1. En la página Proceso, seleccione la interfaz de red que desea habilitar para el proceso.



2. En el cuadro de diálogo Configuración de red, seleccione Habilitar. Cuando se habilita el proceso, se crea un conmutador virtual en el dispositivo en esa interfaz de red. El conmutador virtual se usa para la infraestructura de proceso en el dispositivo.

3. Asigne las IP de nodo de Kubernetes. Estas direcciones IP estáticas son para la máquina virtual de proceso.

   En el caso de un dispositivo con n nodos, se proporciona un rango contiguo de un mínimo de n + 1 direcciones IPv4 (o más) para la máquina virtual de proceso mediante las direcciones IP inicial y final. Dado que Azure Stack Edge es un dispositivo de 1 nodo, se proporciona un mínimo de 2 direcciones IPv4 contiguas.

   Importante

   Kubernetes en Azure Stack Edge utiliza la subred 172.27.0.0/16 para los pods y la subred 172.28.0.0/16 para el servicio. Asegúrese de que no están en uso en la red. Si estas subredes ya están en uso en la red, ejecute el cmdlet Set-HcsKubeClusterNetworkInfo desde la interfaz de PowerShell del dispositivo para cambiar estas subredes. Para más información, consulte Cambio de las subredes de pods y de servicio de Kubernetes.

4. Asigne las IP del servicio externo de Kubernetes. También hay direcciones IP de equilibrio de carga. Estas direcciones IP contiguas son para los servicios que desea exponer fuera del clúster de Kubernetes, y debe especificar el rango de direcciones IP estáticas en función del número de servicios expuestos.

   Importante

   Le recomendamos que especifique un mínimo de una dirección IP para que el servicio del centro de Azure Stack Edge Mini R acceda a los módulos de proceso. Opcionalmente, puede especificar direcciones IP adicionales para otros módulos de servicios o IoT Edge (1 por servicio o módulo) a los que es necesario acceder desde fuera del clúster. Las direcciones IP de servicio se pueden actualizar más adelante.

5. Seleccione Aplicar.

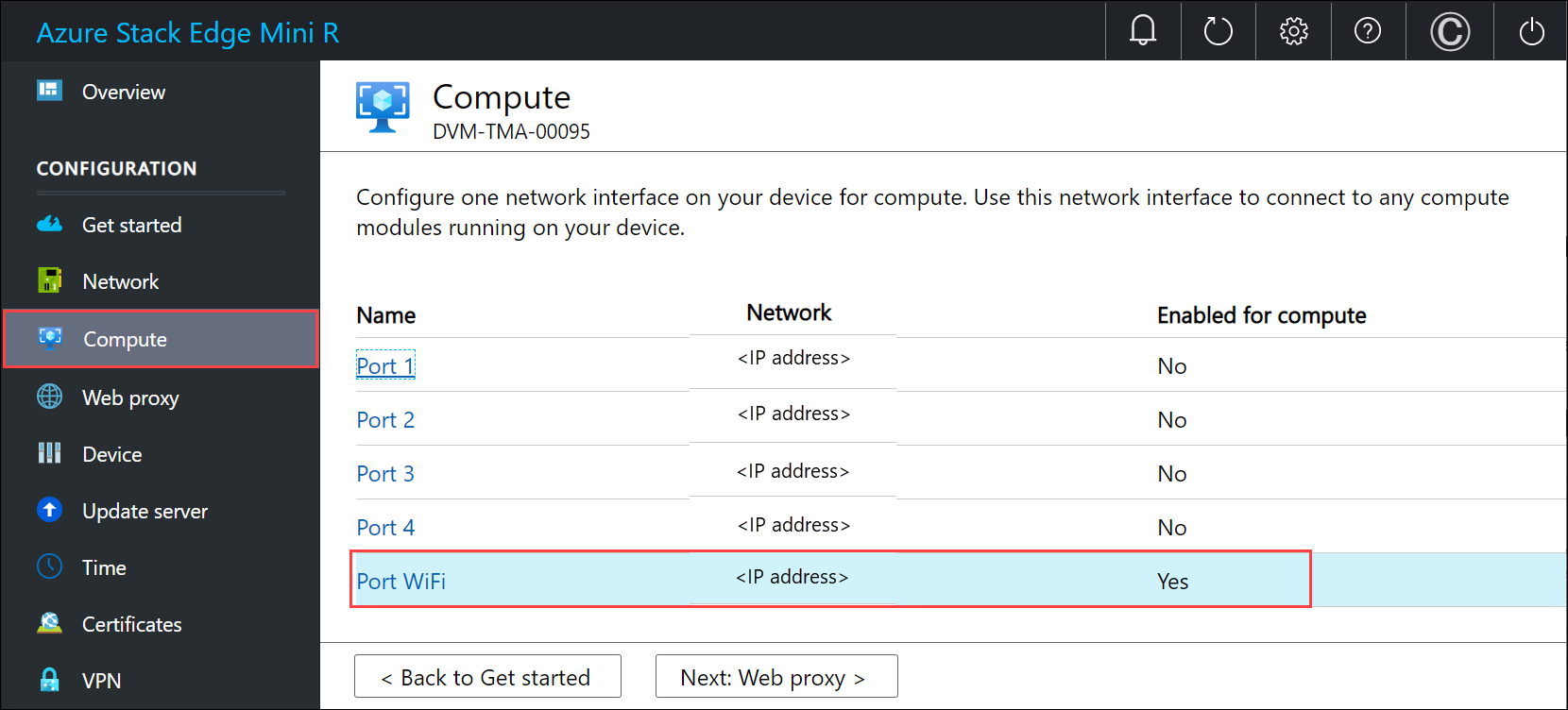

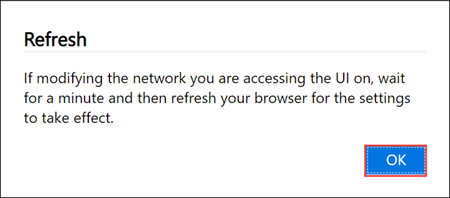

6. La configuración tarda algunos minutos en aplicarse, y es posible que tenga que actualizar el explorador. Puede ver que el puerto especificado está habilitado para el proceso.



   Seleccione Siguiente: Proxy web para configurar el proxy web.

Configurar el proxy web

Es una configuración opcional.

Importante

No se admiten los archivos de configuración automática del proxy (PAC). Los archivos de PAC definen el número de exploradores web y otros agentes de usuario que pueden elegir automáticamente el servidor proxy (método de acceso) adecuado para obtener una dirección URL determinada. Los proxies que intentan interceptar y leer todo el tráfico (y luego vuelven a firmar todo con su propia certificación) no son compatibles, ya que el certificado del proxy no es de confianza. Normalmente, los servidores proxy transparentes funcionan bien con Azure Stack Edge Mini R. No se admiten los servidores proxy web no transparentes.

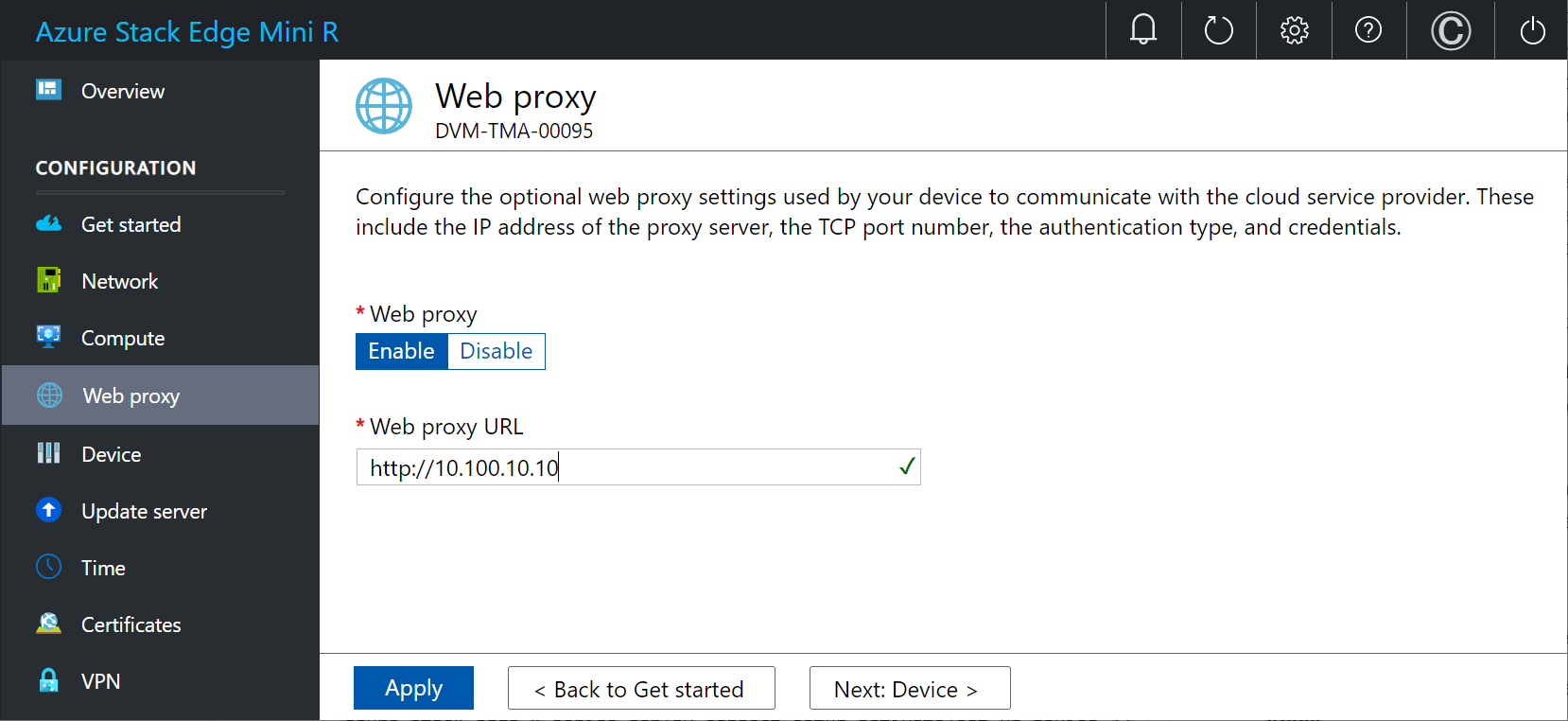

1. En la página Configuración de proxy web, realice los siguientes pasos:

   1. En el cuadro URL de proxy web , escriba la dirección URL en este formato: http://host-IP address or FQDN:Port number. No se admiten direcciones URL HTTPS.

   2. Para validar y aplicar la configuración del proxy web configurado, seleccione Aplicar.



2. Una vez aplicada la configuración, seleccione Siguiente: Device (IoT Workbench: dispositivo).

Pasos siguientes

En este tutorial, aprendió sobre lo siguiente:

• Requisitos previos
• Configuración de la red
• Habilitación de la red de proceso
• Configurar el proxy web

Para aprender a configurar el dispositivo Azure Stack Edge Mini R, consulte:

Configuración de las opciones de dispositivo
