Administración de redes lógicas de inquilinos

Se aplica a: Azure Local, versiones 23H2 y 22H2; Windows Server 2022, Windows Server 2019, Windows Server 2016

En este tema se proporcionan instrucciones detalladas sobre cómo usar Windows Admin Center para crear, actualizar y eliminar redes lógicas después de haber implementado Controladora de red. Una red lógica de redes definidas por software (SDN) es una red tradicional basada en VLAN.

Al modelar una red basada en VLAN como una red lógica de SDN, puede aplicar directivas de red a las cargas de trabajo que están asociadas a estas redes. Por ejemplo, puede aplicar un grupo de seguridad de red a las cargas de trabajo conectadas a redes lógicas de SDN. La aplicación de las listas de control de acceso protege las cargas de trabajo basadas en VLAN de ataques externos e internos.

Creación de una red lógica

Siga los pasos que se indican a continuación en Windows Admin Center para crear una red lógica.

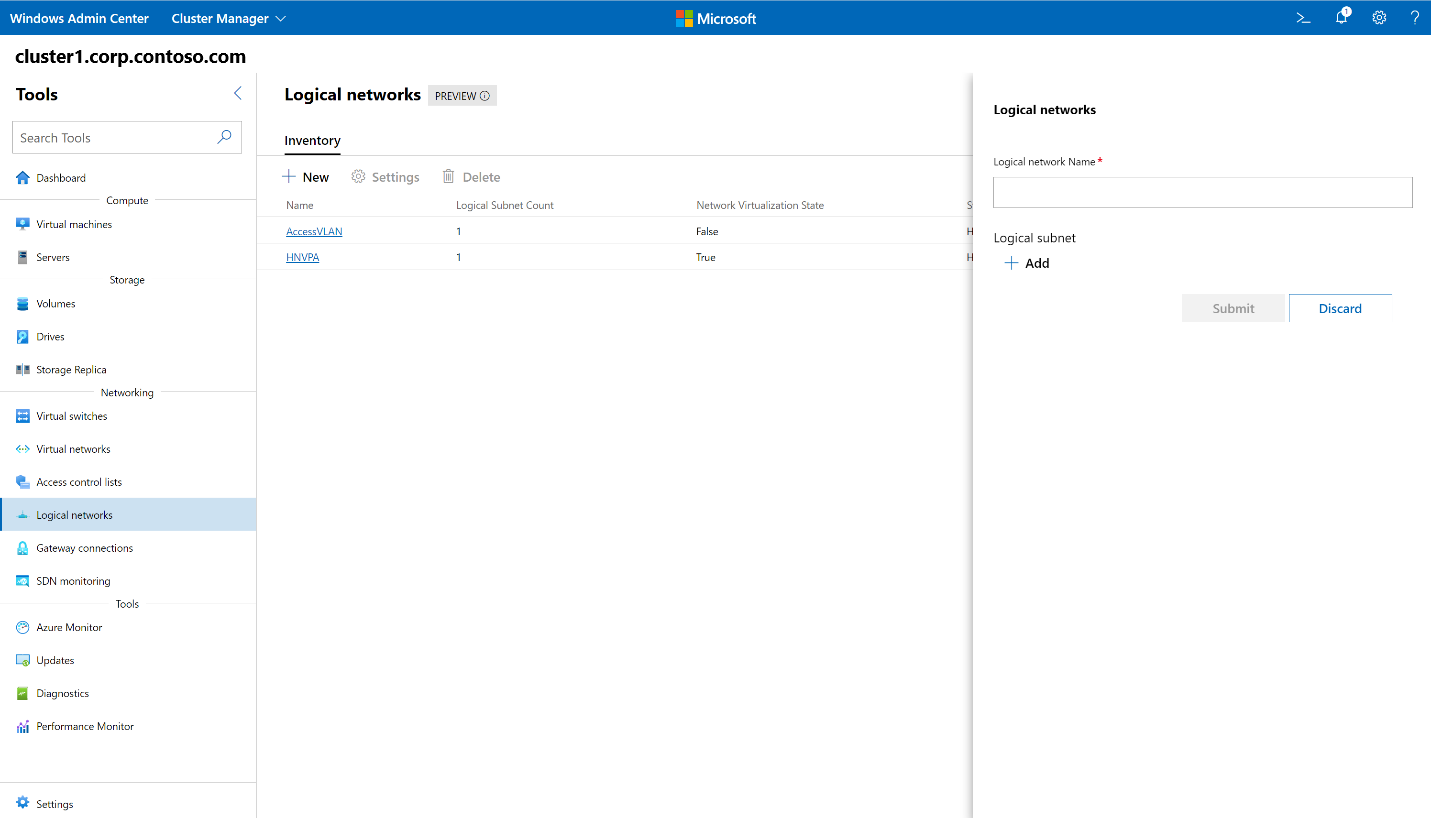

Captura de pantalla de la pantalla principal de Windows Admin Center que muestra el cuadro Nombre de redes lógicas.

  1. En la pantalla principal de Windows Admin Center, en Todas las conexiones, seleccione el sistema en el que quiere crear la red lógica.

  2. En Herramientas, desplácese hacia abajo hasta el área Redes y seleccione Redes lógicas.

  3. En Redes lógicas, seleccione la pestaña Inventario y, a continuación, seleccione Nuevo.

  4. En el panel Redes lógicas, escriba un nombre para la red lógica.

  5. En Subred lógica, seleccione Agregar.

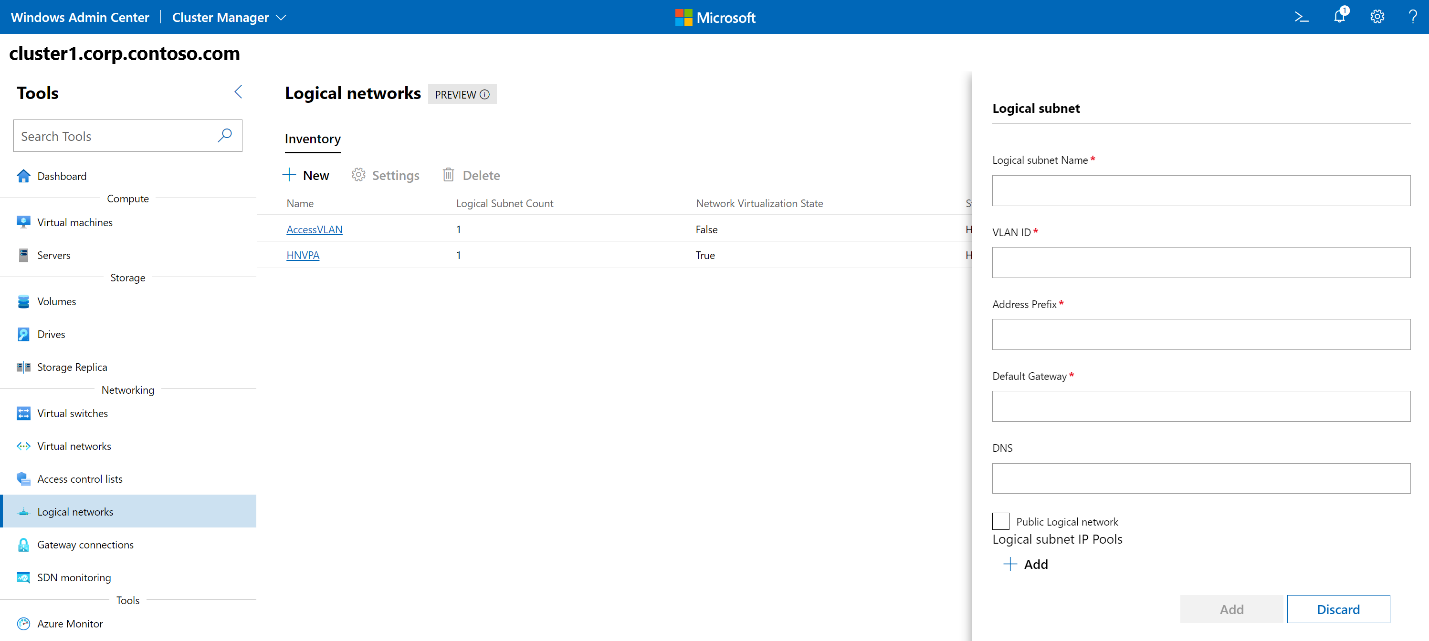

    Captura de pantalla de la pantalla principal de Windows Admin Center que muestra el panel Subred lógica.

  6. En el panel Subred lógica, escriba un nombre para la subred y, a continuación, proporcione la siguiente información:

    1. Un identificador de VLAN para la red.
    2. Un prefijo de dirección en la notación de enrutamiento de interdominios sin clases (CIDR).
    3. La puerta de enlace predeterminada de la red.
    4. La dirección del servidor DNS, si es necesaria.
    5. Active la casilla Red lógica pública si la red lógica va a proporcionar conectividad para clientes externos.
  7. En Grupos de direcciones IP de subredes lógicas, seleccione Agregar y proporcione la siguiente información:

    1. Un nombre de grupo de direcciones IP lógico.
    2. Una dirección IP de inicio.
    3. Una dirección IP de fin. Las direcciones IP de inicio y de fin deben estar dentro del prefijo de dirección proporcionado para la subred.
    4. Seleccione Agregar.
  8. En la página Subred lógica, seleccione Agregar.

  9. En la página Redes lógicas, seleccione Enviar.

  10. En la lista Redes lógicas, compruebe que el estado de la red lógica es Correcto.

Obtención de una lista de redes lógicas

Puede ver fácilmente todas las redes lógicas del sistema.

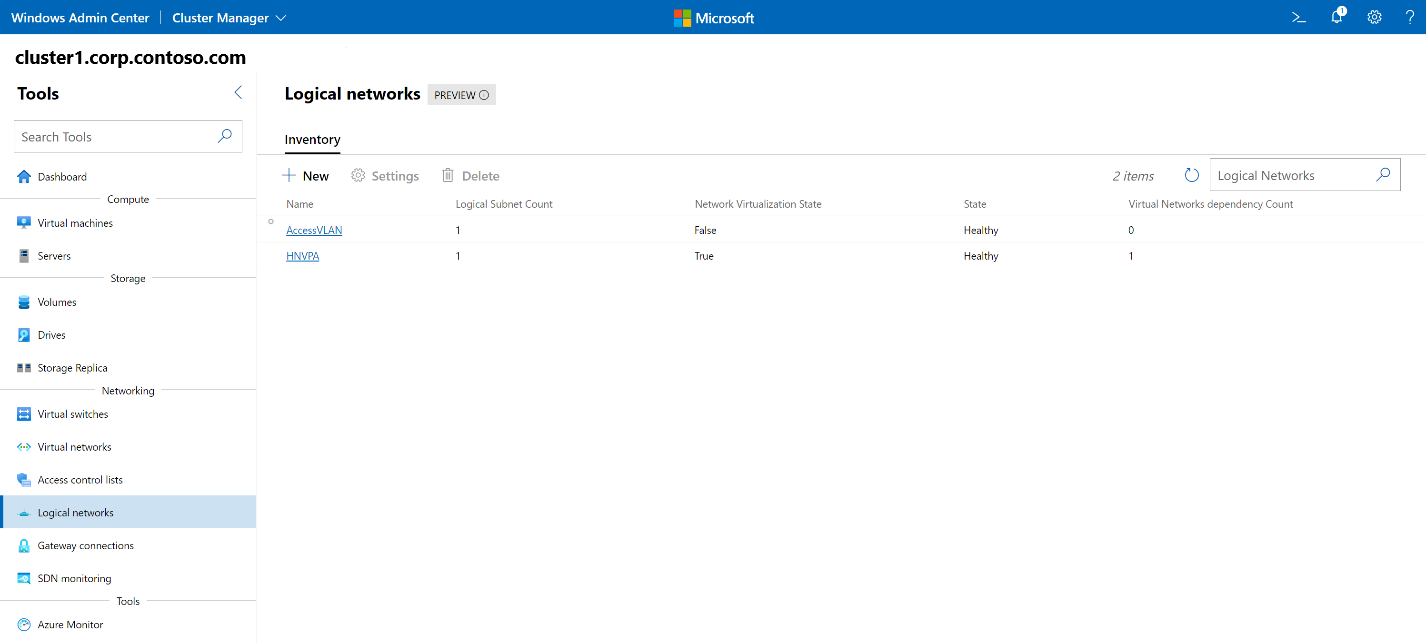

Captura de pantalla de la pantalla principal de Windows Admin Center que muestra el panel Inventario de Redes lógicas.

  1. En la pantalla principal de Windows Admin Center, en Todas las conexiones, seleccione el sistema en el que desea ver las redes lógicas.
  2. En Herramientas, desplácese hacia abajo hasta el área Redes y seleccione Redes lógicas.
  3. En la pestaña Inventario se enumeran todas las redes lógicas disponibles en el sistema y se proporcionan comandos para administrar redes lógicas individuales. Se puede hacer lo siguiente:
    • Ver la lista de redes lógicas.
    • Ver la configuración de las redes lógicas, el estado de cada red lógica y si la virtualización de red está habilitada para cada una de ellas. Si está habilitada la virtualización de red, también puede ver el número de redes virtuales asociadas a cada red lógica.
    • Cambiar la configuración de una red lógica.
    • Eliminar una red lógica.

Visualización de los detalles de las redes lógicas

Puede ver información detallada de una red lógica específica en su página dedicada.

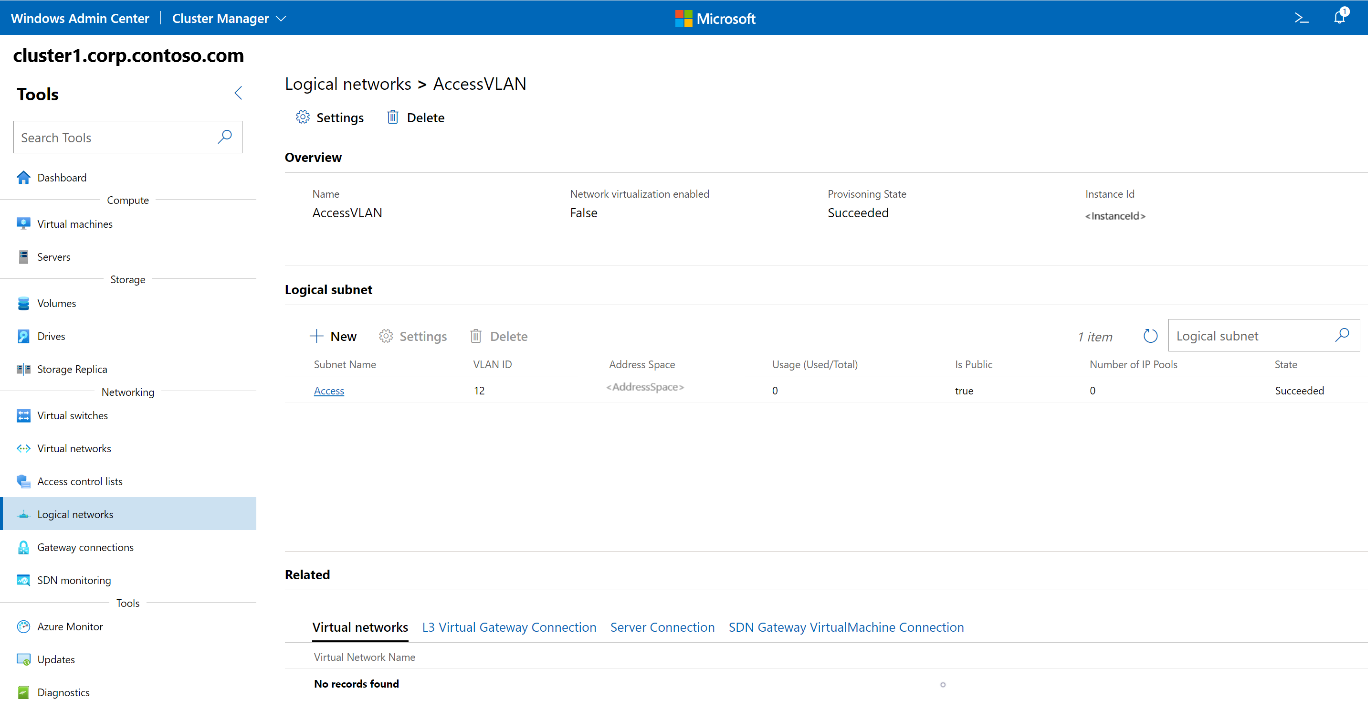

Captura de pantalla de Windows Admin Center que muestra la vista de detalles de una red lógica.

  1. En Herramientas, desplácese hacia abajo hasta el área Redes y seleccione Redes lógicas.
  2. Seleccione la pestaña Inventario y, a continuación, seleccione la red lógica de la que desea conocer los detalles. En la página posterior, puede hacer lo siguiente:
    • Ver el estado de aprovisionamiento de la red lógica (Correcto, Con errores).
    • Ver si la virtualización de red está habilitada para la red lógica.
    • Ver las subredes de la red lógica.
    • Agregar nuevas subredes, eliminar las existentes y modificar la configuración de una subred de la red lógica.
    • Seleccionar cada subred para ir a su página Subred, donde puede agregar, quitar y modificar grupos de direcciones IP de subred lógica.
    • Ver las redes virtuales y las conexiones asociadas a la red lógica.

Modificación de la configuración de virtualización de una red lógica

Puede cambiar la configuración de virtualización de una red lógica.

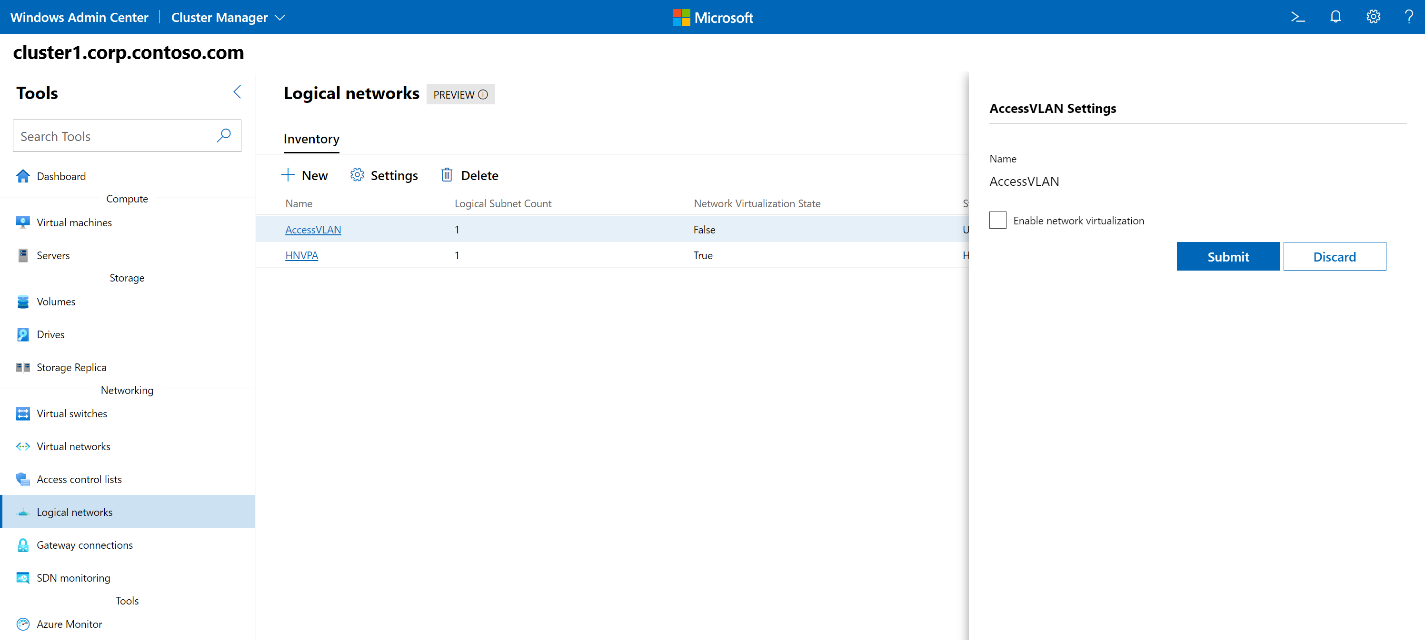

Captura de pantalla de Windows Admin Center que muestra la opción Habilitar virtualización de red de una red lógica.

  1. En Herramientas, desplácese hacia abajo hasta el área Redes y seleccione Redes lógicas.
  2. Seleccione la pestaña Inventario, seleccione la red lógica y, a continuación, seleccione Configuración.
  3. Si planea implementar redes virtuales sobre la red lógica, en el nombre de la red lógica, active la casilla Habilitar virtualización de red y, a continuación, seleccione Enviar.

Eliminación de una red lógica

Puede eliminar una red lógica si ya no la necesita.

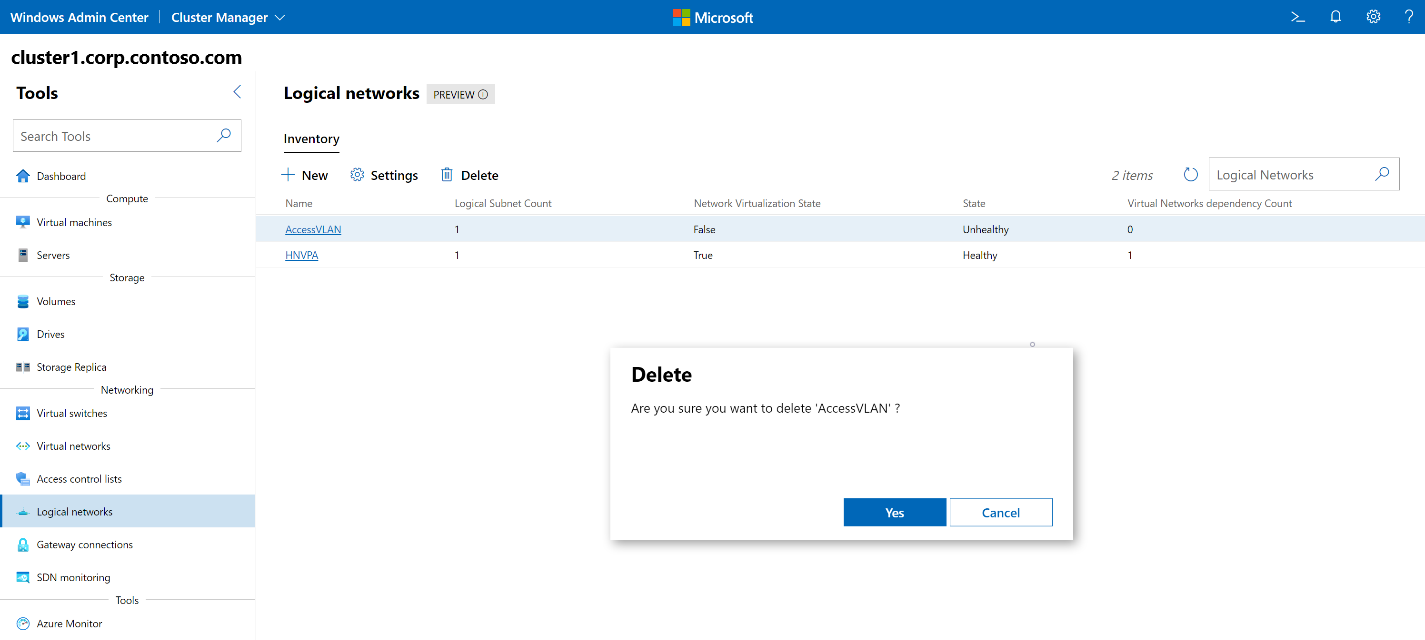

Captura de pantalla de Windows Admin Center que muestra el mensaje de confirmación de eliminación para eliminar una red lógica.

  1. En Herramientas, desplácese hacia abajo hasta el área Redes y seleccione Redes lógicas.
  2. Seleccione la pestaña Inventario, seleccione la red lógica y, a continuación, seleccione Eliminar.
  3. En la solicitud de confirmación de Eliminar, seleccione .
  4. Junto al cuadro de búsqueda Redes lógicas, seleccione Actualizar para asegurarse de que la red lógica se ha eliminado.
