Escalado con servidores de procesos adicionales

  • Artículo

De forma predeterminada, al replicar servidores físicos o máquinas virtuales de VMware en Azure con Site Recovery, un servidor de procesos se instala en la máquina del servidor de configuración y se usa para coordinar la transferencia de datos entre Site Recovery y la infraestructura local. Para aumentar la capacidad y el escalado horizontal de la implementación de replicación, puede agregar servidores de procesos independientes adicionales. En este artículo se describe cómo configurar un servidor de procesos de escalabilidad horizontal.

Antes de comenzar

Planificación de capacidad

Asegúrese de realizar un planeamiento de la capacidad para la replicación de VMware. Esto le ayudará a identificar cómo y cuándo debe implementar servidores de proceso adicionales.

Desde la versión 9.24, se agrega una guía durante la selección del servidor de procesos para nuevas replicaciones. El servidor de procesos se marca como Correcto, Advertencia y Crítico según determinados criterios. Para comprender los distintos escenarios que pueden influir en el estado del servidor de procesos, revise las alertas de servidor de procesos.

Nota:

No se admite el uso de componentes de Process Server clonados. Siga los pasos de este artículo para el escalado horizontal de Process Server.

Requisitos de tamaño

Compruebe los requisitos de tamaño que se resumen en la tabla. En general, si debe escalar horizontalmente la implementación a más de 200 máquinas de origen o si la tasa de renovación diaria total supera los 2 TB, necesitará servidores de procesos adicionales para controlar el volumen del tráfico.

Servidores de procesos adicionales Tamaño del disco de caché Frecuencia de cambio de datos Máquinas protegidas
4 vCPU (2 sockets * 2 núcleos @ 2,5 GHz), 8 GB de memoria 300 GB 250 GB o menos Replicar 85 máquinas o menos.
8 vCPU (2 sockets * 4 núcleos @ 2,5 GHz), 12 GB de memoria 600 GB 250 GB a 1 TB Replicar entre 85 y 150 máquinas.
12 vCPU (2 sockets * 6 núcleos @ 2,5 GHz) 24 GB de memoria 1 TB 1 TB a 2 TB Replicar entre 150 y 225 máquinas.

Donde cada máquina de origen protegida está configurada con 3 discos de 100 GB cada uno.

Prerrequisitos

En la tabla siguiente se resumen los requisitos previos para el servidor de procesos adicional.

Requisitos del servidor de procesos y configuración

Requisitos de hardware

Componente Requisito
Núcleos de CPU 8
RAM 16 GB
Número de discos 3, incluidos el disco del sistema operativo, el disco de memoria caché del servidor de procesos, la unidad de retención para la conmutación por recuperación
Espacio libre en el disco (caché del servidor de procesos) 600 GB
Espacio libre en el disco (disco de retención) 600 GB

Requisitos de software

Componente Requisito
Sistema operativo Windows Server 2012 R2
Windows Server 2016
Nota: Windows Server 2019 solo es compatible con la arquitectura modernizada. Dado que la arquitectura clásica está obsoleta, no se le agregan nuevas funciones. Se recomienda usar la arquitectura modernizada.
Configuración regional del sistema operativo Inglés (en-*)
Roles de Windows Server No habilite estos roles:
- Active Directory Domain Services
- Internet Information Services
- Hyper-V
Directivas de grupo No habilite estas directivas de grupo:
- Impedir el acceso al símbolo del sistema.
- Impedir el acceso a herramientas de edición del Registro.
- Confiar en la lógica de datos adjuntos de archivos.
- Activar la ejecución de scripts.
Más información
IIS - Ningún sitio web predeterminado debe existir previamente
- Ningún sitio web o aplicación que escuche en el puerto 443 deben existir previamente
- Habilitar la autenticación anónima
- Habilitar la configuración de FastCGI
FIPS (Estándar federal de procesamiento de información) No habilitar el modo FIPS

Requisitos de red

Componente Requisito
Tipo de dirección IP estática
Puertos 443 (orquestación del canal de control)
9443 (Transporte de datos)
Tipo de NIC VMXNET3 (si el servidor de configuración es una máquina virtual de VMware)
Acceso a Internet (el servidor necesita acceder a estas direcciones URL, directamente o mediante proxy):
*.backup.windowsazure.com Se usa para la transferencia y coordinación de datos replicados
*.blob.core.windows.net Se usa para tener acceso a la cuenta de almacenamiento que almacena los datos replicados. Puede proporcionar la dirección URL específica de la cuenta de almacenamiento en caché.
*.hypervrecoverymanager.windowsazure.com Se usa para las operaciones de administración de replicación y coordinación
https://login.microsoftonline.com Se usa para las operaciones de administración de replicación y coordinación
time.nist.gov Se usan para comprobar la sincronización de la hora entre el sistema y la hora global.
time.windows.com Se usan para comprobar la sincronización de la hora entre el sistema y la hora global.
  • *.management.azure.com
  • https://secure.aadcdn.microsoftonline-p.com
  • https://login.live.com
  • https://graph.windows.net
  • https://login.windows.net
  • *.services.visualstudio.com (opcional)
  • https://www.live.com
  • https://www.microsoft.com
El programa de instalación de OVF necesita acceso a estas direcciones URL adicionales. Microsoft Entra ID los usa para la administración de identidades y el control de acceso.
https://dev.mysql.com/get/Downloads/MySQLInstaller/mysql-installer-community-5.7.20.0.msi Para completar la descarga de MySQL.
En algunas regiones, la descarga podría redirigirse a la dirección URL de la red CDN. Asegúrese de que la dirección URL de la red CDN también esté aprobada, si es necesario.

Nota:

Si tiene conexión mediante vínculos privados al almacén de Site Recovery, no necesita ningún acceso a Internet adicional para el servidor de configuración. Una excepción a este hecho se produce durante la configuración de la máquina de CS mediante la plantilla OVA ya que necesitará acceder a las siguientes direcciones URL por encima de los accesos de vínculo privado https://www.live.com y https://www.microsoft.com. Si no desea permitir el acceso a estas direcciones URL, configure el CS con un instalador unificado.

Nota:

Al configurar puntos de conexión privados para proteger máquinas físicas y de VMware, deberá instalar MySQL en el servidor de configuración manualmente. Siga estos pasos para realizar la instalación manual.

Requisitos de software

Componente Requisito
VMware vSphere PowerCLI No es necesario para las versiones 9.14 y superiores.
MYSQL Se debe instalar MySQL. Lo puede instalar manualmente o Site Recovery puede instalarlo. (Para más información, vaya a la definición de configuración)

Nota:

No se admite la actualización de MySQL en el servidor de configuración.

Requisitos de capacidad y tamaño

En la tabla siguiente se resumen los requisitos de capacidad del servidor de configuración. Si va a replicar varias máquinas virtuales de VMware, consulte las consideraciones de planeamiento de capacidad y ejecute la herramienta Azure Site Recovery Deployment Planner.

CPU Memoria Disco de caché Frecuencia de cambio de datos Máquinas replicadas
8 vCPU

2 sockets * 4 núcleos @ 2,5 GHz		 16 GB 300 GB 500 GB o menos < 100 máquinas
12 vCPU

2 socks * 6 núcleos a 2,5 GHz		 18 GB 600 GB 500 GB - 1 TB De 100 a 150 máquinas
16 vCPU

2 socks * 8 núcleos a 2,5 GHz		 32 GB 1 TB 1 - 2 TB De 150 a 200 máquinas

Descarga del archivo de instalación

Descargue el archivo de instalación del servidor de procesos de la manera siguiente:

  1. Inicie sesión en Azure Portal y busque el almacén de Recovery Services.

  2. Abra Infraestructura de Site Recovery>VMware and Physical Machines (Máquinas físicas y VMware) >Servidores de configuración (en For VMware & Physical Machines [Para máquinas físicas y VMware]).

  3. Seleccione el servidor de configuración para explorar en profundidad su página de detalles. Luego haga clic en Servidor de procesos.

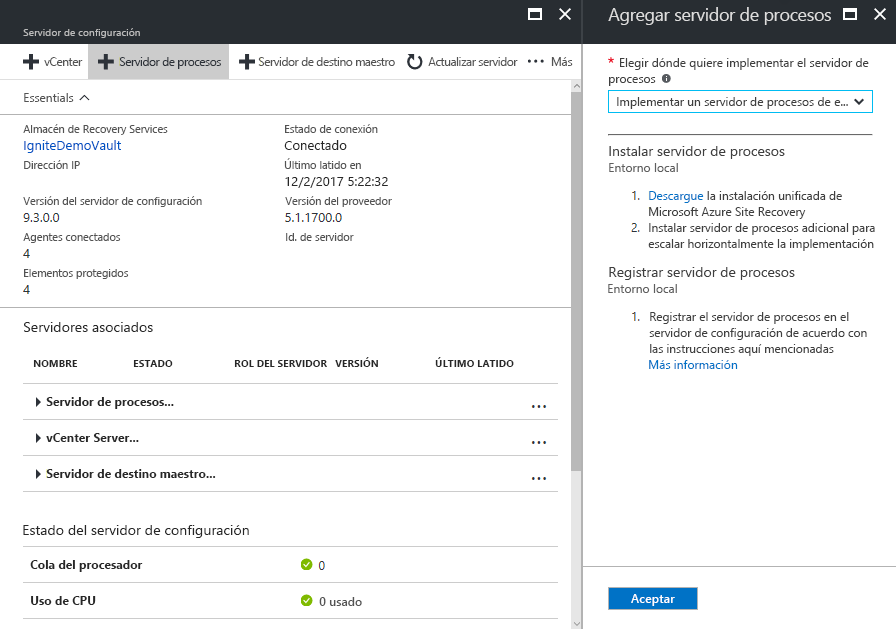

  4. En Agregar servidor de procesos>Elegir dónde quiere implementar el servidor de procesos, seleccione Implementar un servidor de procesos de escalado horizontal local.

    Página Agregar servidores

  5. Haga clic en Download the Microsoft Azure Site Recovery Unified Setup (Descargar la instalación unificada de Microsoft Azure Site Recovery). Se descarga la versión más reciente del archivo de instalación.

    Advertencia

    La versión de instalación del servidor de procesos debe ser igual o anterior a la versión del servidor de configuración que se esté ejecutando. Una forma sencilla de garantizar la compatibilidad de versiones consiste en usar el mismo instalador que usó recientemente para instalar o actualizar el servidor de configuración.

Instalar desde la interfaz de usuario

Haga la instalación de la siguiente manera. Después de configurar el servidor, debe migrar las máquinas de origen para que lo utilicen.

  1. Inicie Azure Site Recovery UnifiedSetup.exe

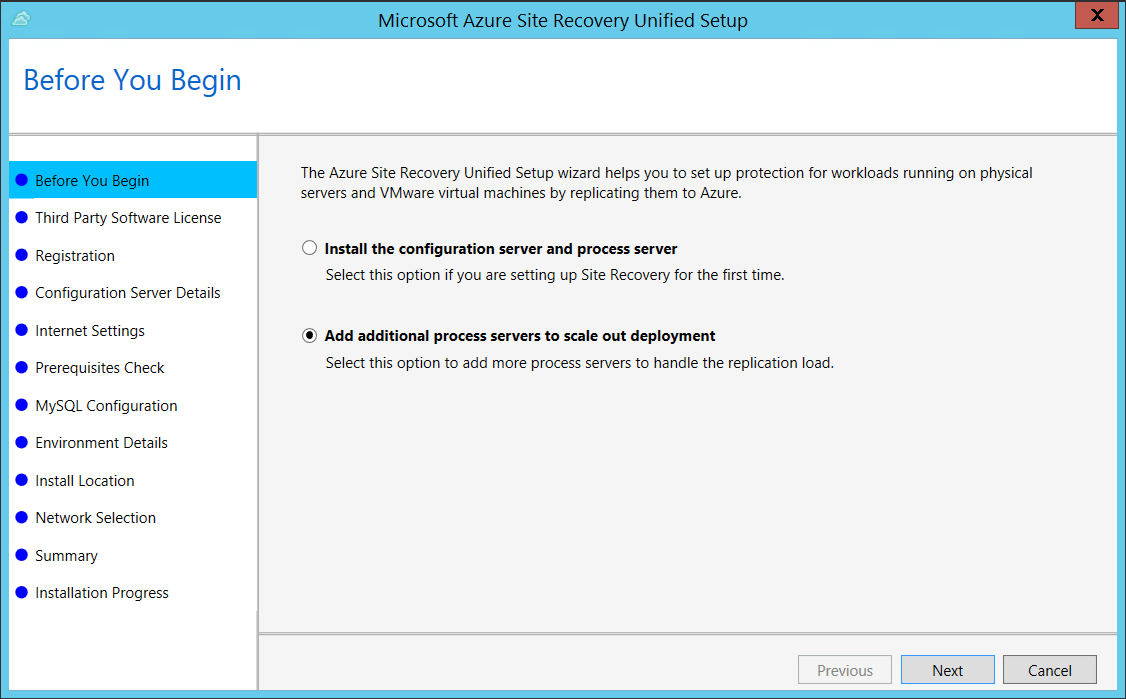

  2. En Antes de comenzar, seleccione Add additional process servers to scale out deployment (Agregar servidores de procesos adicionales para el escalado horizontal de la implementación).

    Agregar servidores de procesos

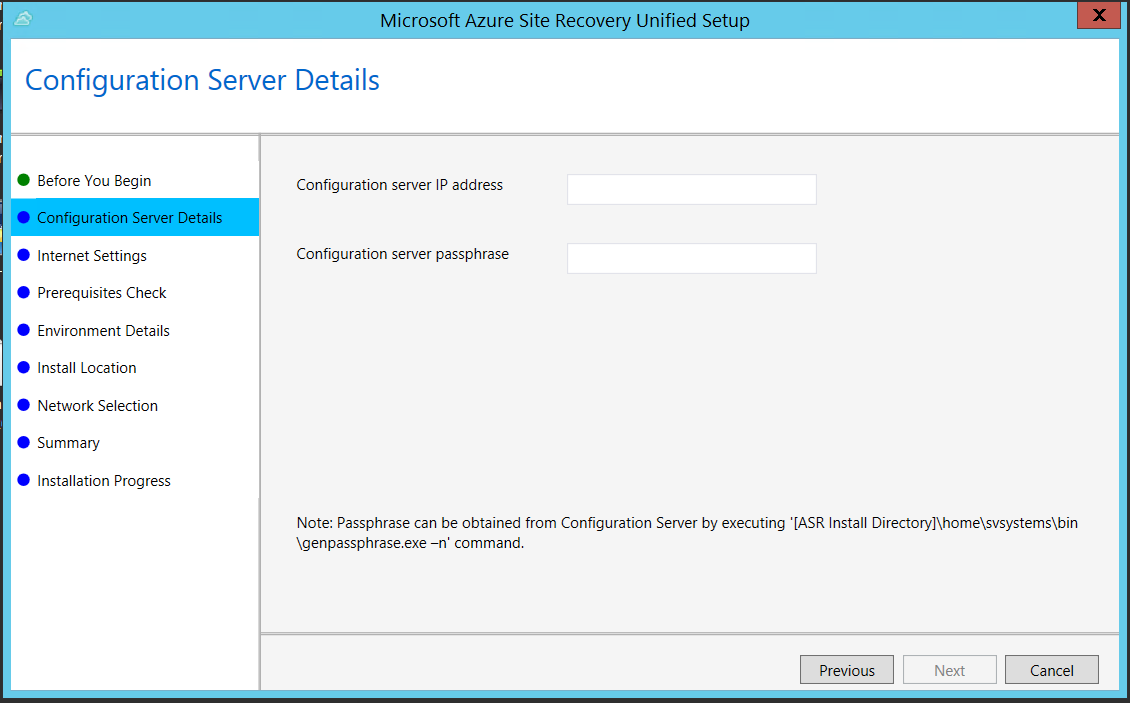

  3. En Configuration Server Details (Detalles del servidor de configuración), especifique la dirección IP del servidor de configuración y la frase de contraseña.

    Agregar servidores de procesos 2

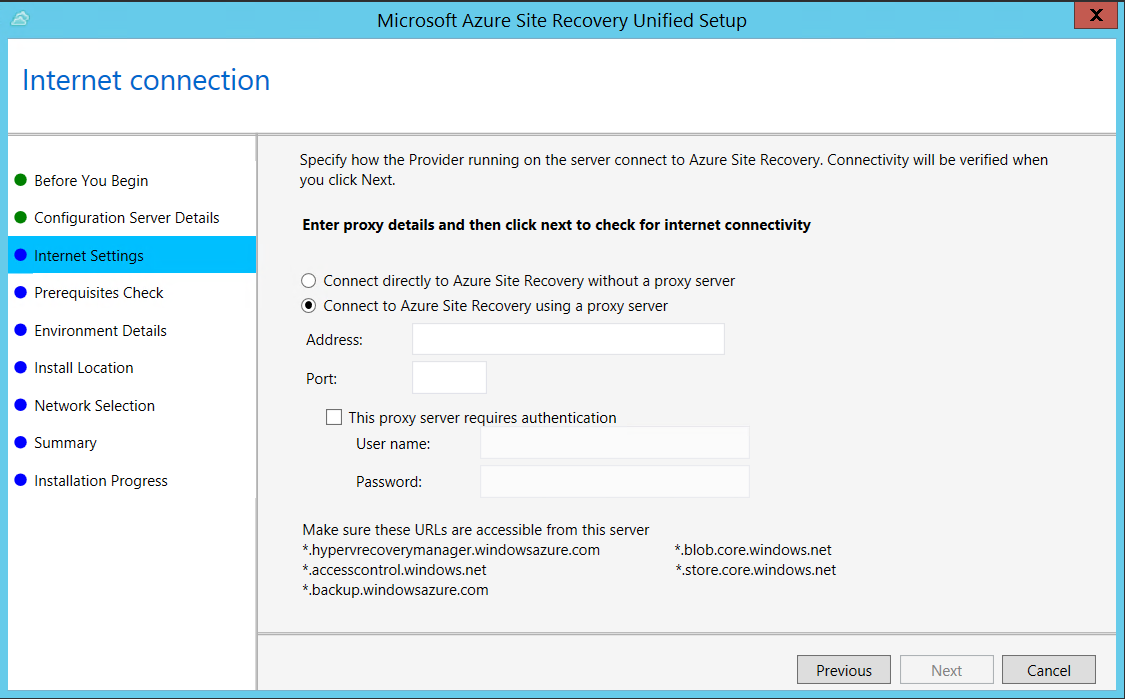

  4. En Configuración de Internet, especifique cómo se conecta el proveedor que se ejecuta en el servidor de configuración a Azure Site Recovery a través de Internet.

    Agregar servidores de procesos 3

    • Si quiere conectarse con el proxy configurado actualmente en la máquina, seleccione Connect with existing proxy settings(Conectarse con la configuración de proxy existente).

    • Si quiere que el proveedor se conecte directamente, seleccione Connect directly without a proxy (Conectarse directamente sin un proxy).

    • Si el proxy existente requiere autenticación, o quiere utilizar un proxy personalizado para la conexión del proveedor, seleccione Connect with custom proxy settings(Conectarse con una configuración de proxy personalizada).

      • Si utiliza un proxy personalizado, deberá especificar la dirección, el puerto y las credenciales.
      • Si usa un proxy, ya debe haber permitido el acceso a las direcciones URL del servicio.

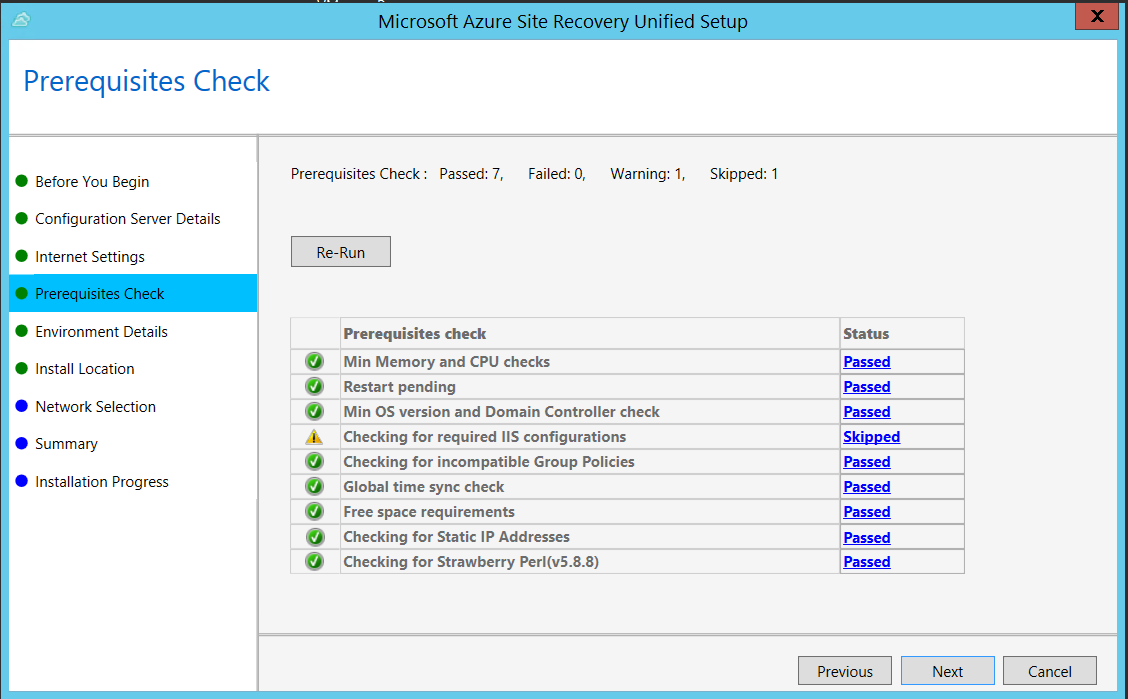

  5. En Comprobación de requisitos previos, el programa de instalación ejecuta una comprobación para asegurarse de que se pueda ejecutar la instalación. Si aparece una advertencia sobre la comprobación de la sincronización de hora global, compruebe que la hora del reloj del sistema (configuración de fecha y hora) es la misma que la de la zona horaria.

    Agregar servidores de procesos 4

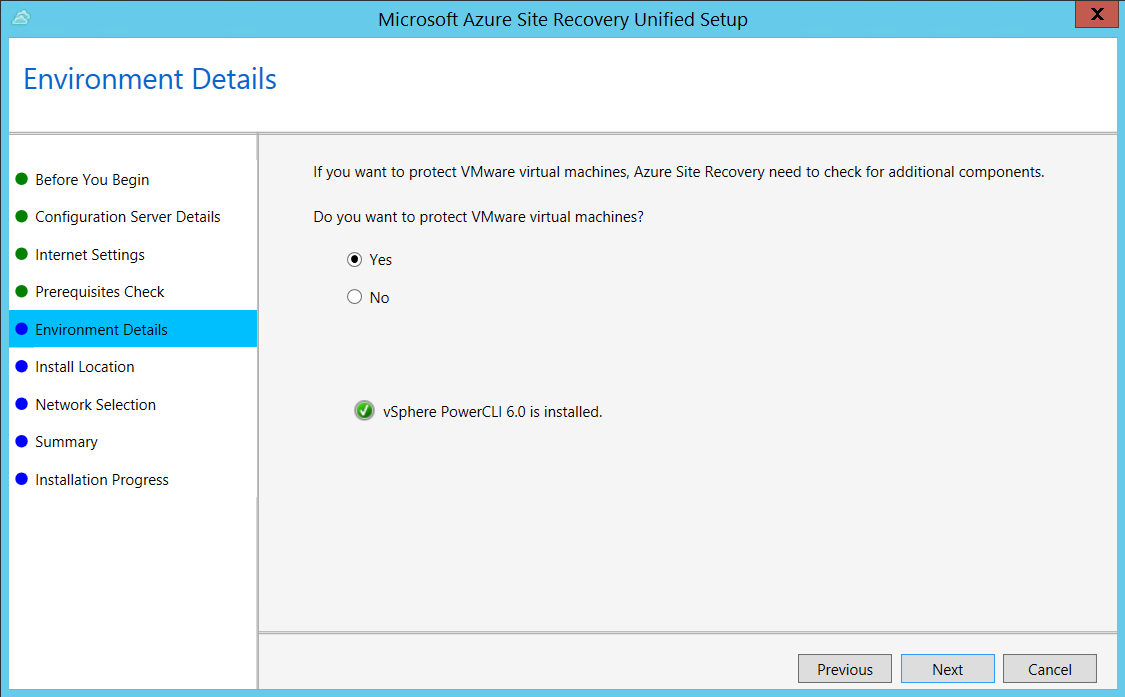

  6. En Detalles del entorno, seleccione si replicará máquinas virtuales de VMware. Si realiza la configuración, compruebe si PowerCLI 6.0 está instalado.

    Agregar servidores de procesos 5

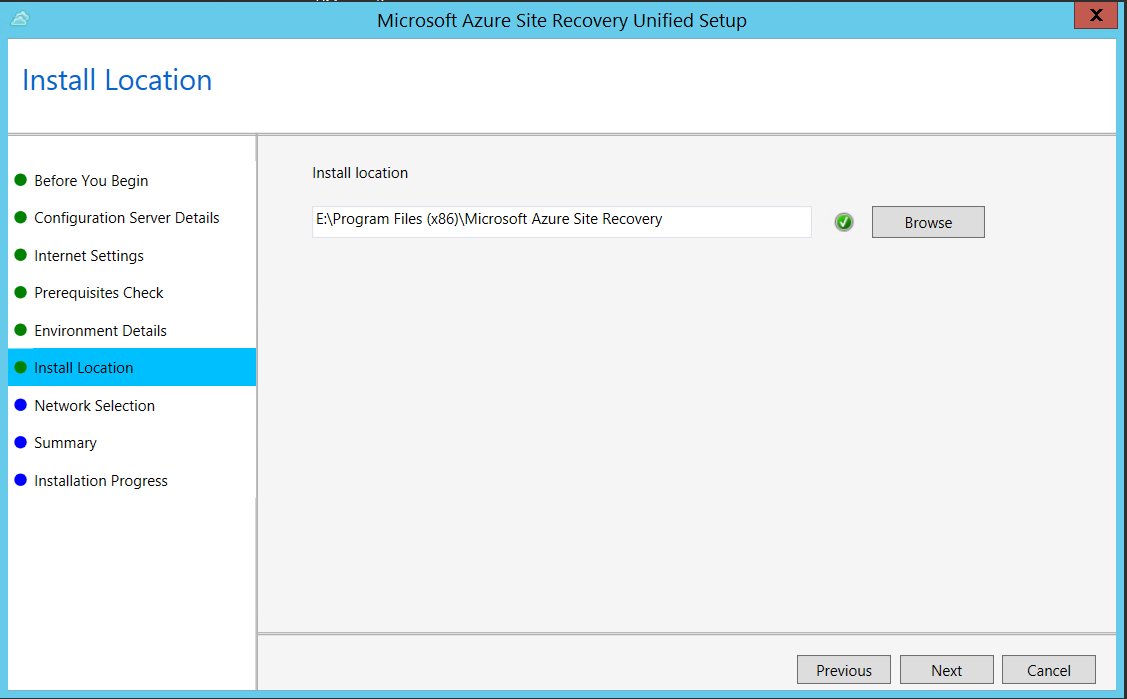

  7. En Ubicación de instalación, seleccione dónde quiere instalar los archivos binarios y almacenar la memoria caché. La unidad que seleccione debe tener al menos 5 GB de espacio disponible en disco, pero se recomienda usar una unidad de memoria caché con 600 GB o más de espacio libre. Captura de pantalla que muestra la ubicación de instalación de los archivos binarios y el almacenamiento en caché.

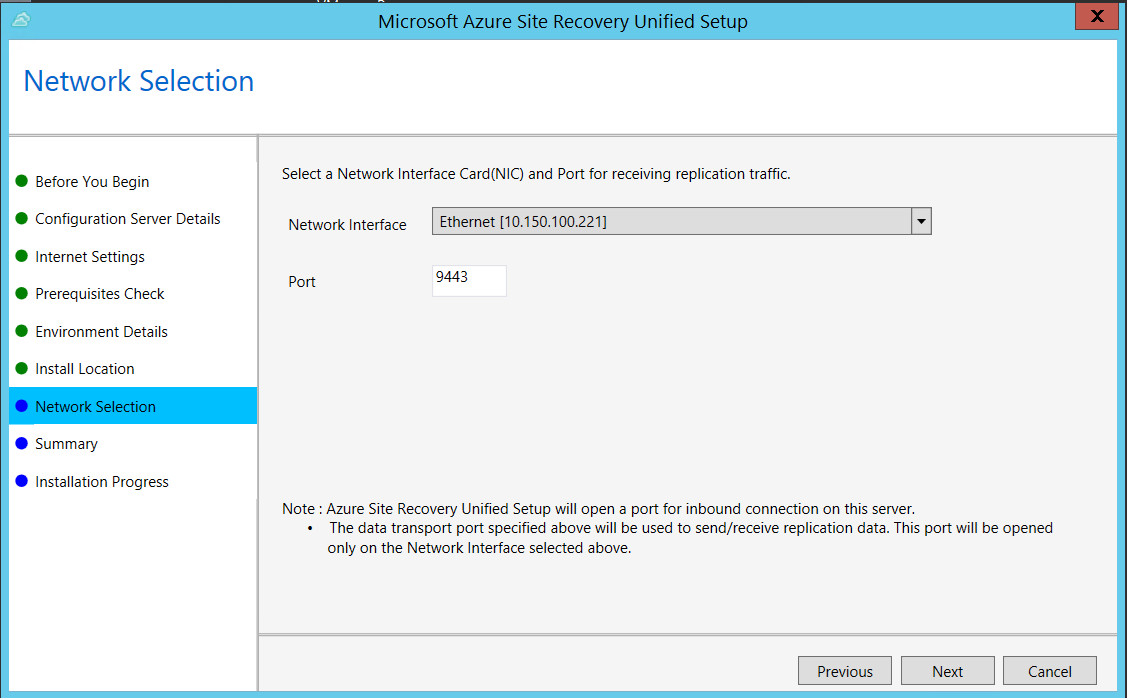

  8. En Selección de red, especifique el agente de escucha (adaptador de red y puerto SSL) en el que el servidor de configuración enviará y recibirá los datos de replicación. El puerto 9443 es el que se usa de forma predeterminada para enviar y recibir el tráfico de replicación, pero puede modificar este número de puerto para adecuarlo a los requisitos de su entorno. Además del puerto 9443, también se abre el puerto 443 que un servidor web utiliza para coordinar las operaciones de replicación. No use el puerto 443 para enviar o recibir tráfico de replicación.

    Agregar servidores de procesos 6

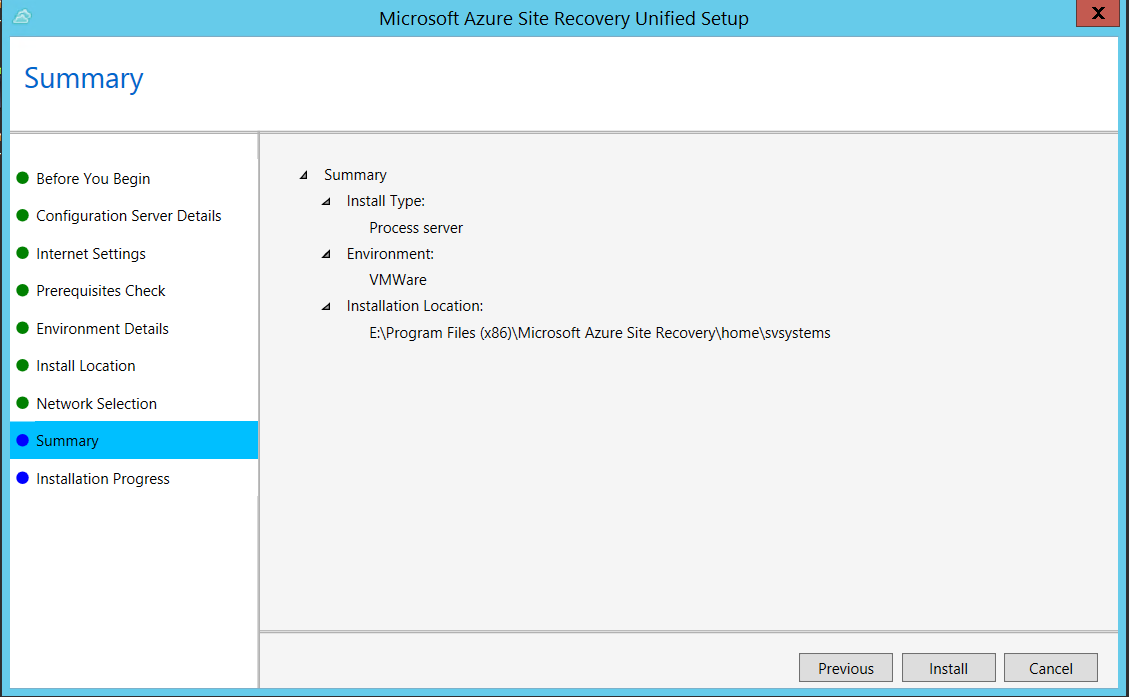

  9. En Resumen, revise la información y haga clic en Instalar. Se genera una frase de contraseña cuando finaliza la instalación. La necesitará al habilitar la replicación, así que cópiela y manténgala en una ubicación segura.

    Agregar servidores de procesos 7

Instalación desde la línea de comandos

Instálelos ejecutando el comando siguiente:

UnifiedSetup.exe [/ServerMode <CS/PS>] [/InstallDrive <DriveLetter>] [/MySQLCredsFilePath <MySQL credentials file path>] [/VaultCredsFilePath <Vault credentials file path>] [/EnvType <VMware/NonVMware>] [/PSIP <IP address to be used for data transfer] [/CSIP <IP address of CS to be registered with>] [/PassphraseFilePath <Passphrase file path>]

Los parámetros de la línea de comandos son los siguientes:

Nombre de parámetro Type Descripción Valores posibles
/ServerMode Mandatory Especifica si se deben instalar los servidores de configuración y de procesos, o solo el servidor de procesos CS
PS
/InstallLocation Mandatory La carpeta donde se instalan los componentes Cualquier carpeta del equipo
/MySQLCredsFilePath Mandatory La ruta de acceso al archivo en que se almacenan las credenciales del servidor MySQL El archivo debe tener el formato especificado a continuación
/VaultCredsFilePath Mandatory La ruta de acceso del archivo de credenciales del almacén Ruta de acceso de archivo válido
/EnvType Mandatory El tipo de entorno que quiere proteger VMware
NonVMware
/PSIP Mandatory Dirección IP de la NIC que se usará para la transferencia de datos de replicación Cualquier dirección IP válida
/CSIP Mandatory Dirección IP de la NIC en la que el servidor de configuración realiza la escucha Cualquier dirección IP válida
/PassphraseFilePath Mandatory Ruta de acceso completa a la ubicación del archivo de frase de contraseña Ruta de acceso de archivo válido
/BypassProxy Opcional Especifica si el servidor de configuración se conecta a Azure sin proxy
/ProxySettingsFilePath Opcional Configuración del proxy (el proxy predeterminado requiere autenticación, o un proxy personalizado) El archivo debe tener el formato especificado a continuación
DataTransferSecurePort Opcional Número de puerto en el PSIP que se usará para los datos de replicación Número de puerto válido (el valor predeterminado es 9433)
/SkipSpaceCheck Opcional Omitir comprobación de espacio para disco de caché
/AcceptThirdpartyEULA Mandatory La marca implica la aceptación de los términos de licencia de terceros
/ShowThirdpartyEULA Opcional Muestra los términos de licencia de terceros. Si se proporciona como entrada, se omiten todos los demás parámetros

Por ejemplo:

MicrosoftAzureSiteRecoveryUnifiedSetup.exe /q /x:C:\Temp\Extracted
cd C:\Temp\Extracted
UNIFIEDSETUP.EXE /AcceptThirdpartyEULA /servermode "PS" /InstallLocation "D:\" /EnvType "VMware" /CSIP "10.150.24.119" /PassphraseFilePath "C:\Users\Administrator\Desktop\Passphrase.txt" /DataTransferSecurePort 443

Creación de un archivo de configuración de proxy

Si tiene que configurar un servidor proxy, el parámetro ProxySettingsFilePath toma un archivo como entrada. Puede crear el archivo de la manera siguiente y pasarlo como parámetro de entrada ProxySettingsFilePath.

* [ProxySettings]
* ProxyAuthentication = "Yes/No"
* Proxy IP = "IP Address"
* ProxyPort = "Port"
* ProxyUserName="UserName"
* ProxyPassword="Password"

Pasos siguientes

Más información sobre la administración de configuración de servidores de procesos
