Implementación de máquinas virtuales en un dispositivo Azure Stack Edge Pro con GPU con la CLI de Azure y Python

Artículo
06/01/2023

SE APLICA A: Sí para Pro GPU SKU Azure Stack Edge Pro: GPU Sí para Pro 2 SKU Azure Stack Edge Pro 2 Sí para Pro R SKU Azure Stack Edge Pro R Sí para Mini R SKU Azure Stack Edge Mini R

Puede crear y administrar máquinas virtuales (VM) en un dispositivo Azure Stack Edge mediante las API. Estas API son las API de Azure Resource Manager estándar, a las que se llama mediante el punto de conexión local de Azure Stack Edge. Las API de Azure Resource Manager proporcionan una capa de administración coherente que, en este caso, permite crear, actualizar y eliminar máquinas virtuales en una suscripción local que existe en el dispositivo. Puede conectarse a la instancia de Azure Resource Manager que se ejecuta en Azure Stack Edge mediante cmdlets de Azure PowerShell.

En este tutorial se describe cómo crear y administrar una máquina virtual en un dispositivo Azure Stack Edge Pro mediante Python y la API de Azure.

Flujo de trabajo de implementación de una VM

En el diagrama siguiente se muestra el flujo de trabajo de implementación.

Flujo de trabajo de implementación de una VM

El resumen general del flujo de trabajo de implementación es el siguiente:

Conexión a Azure Resource Manager
Crear un grupo de recursos
Crear una cuenta de almacenamiento
Adición del URI del blob al archivo de hosts
Instalación de certificados
Carga de un disco duro virtual
Creación de discos administrados a partir del VHD
Creación de una imagen de VM a partir de la imagen del disco administrado
Creación de una VM con recursos creados anteriormente
Creación de una red virtual
Creación de una NIC virtual con el identificador de subred de la red virtual

Para obtener una explicación detallada del diagrama del flujo de trabajo, vea Implementación de máquinas virtuales en el dispositivo Azure Stack Edge Pro mediante Azure PowerShell. Para obtener información sobre cómo conectarse a Azure Resource Manager, consulte Conexión a Azure Resource Manager con Azure PowerShell.

Requisitos previos

Antes de empezar a crear y administrar una máquina virtual en el dispositivo Azure Stack Edge Pro con la CLI de Azure y Python, debe asegurarse de que ha completado los requisitos previos que se indican en los pasos siguientes:

Ha completado la configuración de red en el dispositivo Azure Stack Edge Pro como se describe en Paso 1: Configuración del dispositivo Azure Stack Edge Pro.
Ha habilitado una interfaz de red de proceso. Esta dirección IP de la interfaz de red se utiliza para crear un conmutador virtual para la implementación de la máquina virtual. Los pasos siguientes le guiarán en el proceso:
1. Vaya a Proceso. Seleccione la interfaz de red que va a usar para crear un conmutador virtual.

  Importante

  Solo puede configurar un puerto para Proceso.
2. Habilite Proceso en la interfaz de red. Azure Stack Edge Pro crea y administra el conmutador virtual correspondiente a esa interfaz de red.
Ha creado e instalado todos los certificados en el dispositivo Azure Stack Edge Pro y en el almacén de confianza del cliente. Siga el procedimiento descrito en Paso 2: Crear e instalar certificados.
Ha creado un certificado .cer codificado en Base 64 para el dispositivo Azure Stack Edge Pro. Este certificado ya se ha cargado como una cadena de firma en el dispositivo y se ha instalado en el almacén raíz de confianza del cliente. Este certificado también se necesita con el formato pem para que Python funcione en este cliente.

Convierta este certificado al formato pem mediante el comando certutil. Debe ejecutar este comando en el directorio que contiene el certificado.
```
certutil.exe <SourceCertificateName.cer> <DestinationCertificateName.pem>
```
A continuación se muestra un ejemplo del uso del comando:
```
PS C:\Certificates> certutil.exe -encode aze-root.cer aze-root.pem
Input Length = 2150
Output Length = 3014
CertUtil: -encode command completed successfully.
PS C:\Certificates>
```
También agregará este archivo pem al almacén de Python más adelante.
Ha asignado la dirección IP del dispositivo en la página Red de la interfaz de usuario web local del dispositivo. Agregue esta dirección IP a:
- El archivo de host en el cliente o
- La configuración del servidor DNS
Importante

Se recomienda modificar la configuración del servidor DNS para la resolución de nombres del punto de conexión.
1. Inicie Bloc de notas como administrador (se requieren privilegios de administrador para guardar el archivo) y, a continuación, abra el archivo hosts ubicado en C:\Windows\System32\Drivers\etc.

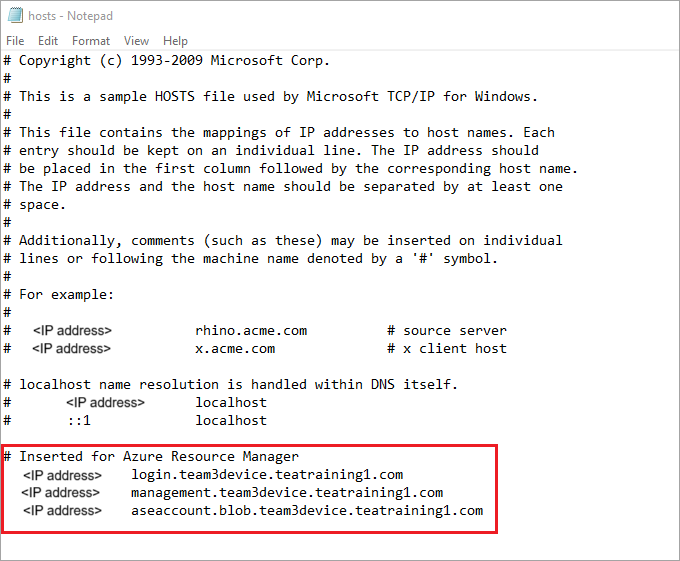

2. Agregue las entradas siguientes al archivo hosts reemplazando los valores por los adecuados para el dispositivo:
```
<Device IP> login.<appliance name>.<DNS domain>
<Device IP> management.<appliance name>.<DNS domain>
<Device IP> <storage name>.blob.<appliance name>.<DNS domain>
```

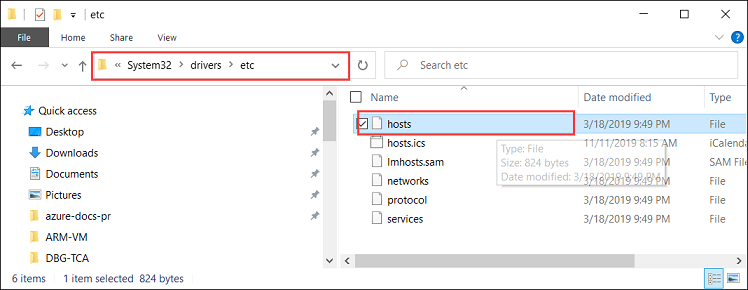

3. Utilice la siguiente imagen a modo de referencia. Guarde el archivo hosts.
Descargue el script de Python que se usa en este procedimiento.
Preparación del entorno para la CLI de Azure:
- Use el entorno de Bash en Azure Cloud Shell. Para más información, consulte Inicio rápido para Bash en Azure Cloud Shell.
- Si prefiere ejecutar comandos de referencia de la CLI localmente, instale la CLI de Azure. Si utiliza Windows o macOS, considere la posibilidad de ejecutar la CLI de Azure en un contenedor Docker. Para más información, vea Ejecución de la CLI de Azure en un contenedor de Docker.
  - Si usa una instalación local, inicie sesión en la CLI de Azure mediante el comando az login. Siga los pasos que se muestran en el terminal para completar el proceso de autenticación. Para ver otras opciones de inicio de sesión, consulte Inicio de sesión con la CLI de Azure.
  - En caso de que se le solicite, instale las extensiones de la CLI de Azure la primera vez que la use. Para más información sobre las extensiones, consulte Uso de extensiones con la CLI de Azure.
  - Ejecute az version para buscar cuál es la versión y las bibliotecas dependientes que están instaladas. Para realizar la actualización a la versión más reciente, ejecute az upgrade.

Paso 1: Configuración de la CLI de Azure o Python en el cliente

Comprobación del perfil e instalación de la CLI de Azure

Instale la CLI de Azure en el cliente. En este ejemplo, se ha instalado la CLI de Azure versión 2.0.80. Para comprobar la versión de la CLI de Azure, ejecute el comando az --version.

Este es un ejemplo de la salida que genera el comando anterior:

PS C:\windows\system32> az --version
azure-cli                         2.0.80

command-modules-nspkg              2.0.3
core                              2.0.80
nspkg                              3.0.4
telemetry                          1.0.4
Extensions:
azure-cli-iot-ext                  0.7.1

Python location 'C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\python.exe'
Extensions directory 'C:\.azure\cliextensions'

Python (Windows) 3.6.6 (v3.6.6:4cf1f54eb7, Jun 27 2018, 02:47:15) [MSC v.1900 32 bit (Intel)]

Legal docs and information: aka.ms/AzureCliLegal

Your CLI is up-to-date.

Please let us know how we are doing: https://aka.ms/clihats
PS C:\windows\system32>

Si no tiene la CLI de Azure, descárguela y siga los pasos descritos en Instalación de la CLI de Azure en Windows. Puede ejecutar la CLI de Azure mediante el símbolo del sistema de Windows o mediante Windows PowerShell.

Tome nota de la ubicación de Python de la CLI. Esta ubicación se necesita para determinar la ubicación del almacén de certificados raíz de confianza para la CLI de Azure.

Para ejecutar el script de ejemplo que se usa en este artículo, necesitará las siguientes versiones de la biblioteca de Python:

azure-common==1.1.23
azure-mgmt-resource==2.1.0
azure-mgmt-network==2.7.0
azure-mgmt-compute==5.0.0
azure-mgmt-storage==1.5.0
azure-storage-blob==1.2.0rc1
haikunator
msrestazure==0.6.2

Para instalar las versiones, ejecute el siguiente comando:

.\python.exe -m pip install haikunator

La siguiente salida de ejemplo muestra la instalación de Haikunator:

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> .\python.exe -m pip install haikunator

Collecting haikunator
  Downloading https://files.pythonhosted.org/packages/43/fa/130968f1a1bb1461c287b9ff35c630460801783243acda2cbf3a4c5964a5/haikunator-2.1.0-py2.py3-none-any.whl

Installing collected packages: haikunator
Successfully installed haikunator-2.1.0
You are using pip version 10.0.1, however version 20.0.1 is available.
You should consider upgrading using the 'python -m pip install --upgrade pip' command.

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>

La siguiente salida de ejemplo muestra la instalación de pip de msrestazure:

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> .\python.exe -m pip install msrestazure==0.6.2
Requirement already satisfied: msrestazure==0.6.2 in c:\program files (x86)\microsoft sdks\azure\cli2\lib\site-packages (0.6.2)
Requirement already satisfied: msrest<2.0.0,>=0.6.0 in c:\program files (x86)\microsoft sdks\azure\cli2\lib\site-packages (from msrestazure==0.6.2) (0.6.10)
=== CUT ===========================  CUT ==================================
Requirement already satisfied: cffi!=1.11.3,>=1.8 in c:\program files (x86)\microsoft sdks\azure\cli2\lib\site-packages (from cryptography>=1.1.0->adal<2.0.0,>=0.6.0->msrestazure==0.6.2) (1.13.2)
Requirement already satisfied: pycparser in c:\program files (x86)\microsoft sdks\azure\cli2\lib\site-packages (from cffi!=1.11.3,>=1.8->cryptography>=1.1.0->adal<2.0.0,>=0.6.0->msrestazure==0.6.2) (2.18)
You are using pip version 10.0.1, however version 20.0.1 is available.
You should consider upgrading using the 'python -m pip install --upgrade pip' command.
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>

Confianza en el certificado raíz de la entidad de certificación de Azure Stack Edge Pro

Busque la ubicación del certificado en la máquina. La ubicación puede variar en función de dónde haya instalado az cli. Ejecute Windows PowerShell como administrador. Cambie a la ruta de acceso donde az cli ha instalado Python: C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\python.exe.

Para obtener la ubicación del certificado, escriba el siguiente comando:
```
.\python -c "import certifi; print(certifi.where())"
```
El cmdlet devuelve la ubicación del certificado, como se muestra a continuación:
```
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> .\python -c "import certifi; print(certifi.where())"
C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\lib\site-packages\certifi\cacert.pem
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>
```
Tome nota de esta ubicación, ya que la utilizará más adelante: C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2\lib\site-packages\certifi\cacert.pem

Para confiar en el certificado raíz de la entidad de certificación de Azure Stack Edge Pro, anéxelo al certificado existente de Python. Debe proporcionar la ruta de acceso a la ubicación en la que guardó anteriormente el certificado PEM.

$pemFile = "<Path to the pem format certificate>"

Una ruta de acceso de ejemplo sería "C:\VM-scripts\rootteam3device.pem".

A continuación, escriba la siguiente serie de comandos en Windows PowerShell:

$root = New-Object System.Security.Cryptography.X509Certificates.X509Certificate2
    $root.Import($pemFile)

Write-Host "Extracting required information from the cert file"
$md5Hash    = (Get-FileHash -Path $pemFile -Algorithm MD5).Hash.ToLower()
$sha1Hash   = (Get-FileHash -Path $pemFile -Algorithm SHA1).Hash.ToLower()
$sha256Hash = (Get-FileHash -Path $pemFile -Algorithm SHA256).Hash.ToLower()

$issuerEntry  = [string]::Format("# Issuer: {0}", $root.Issuer)
$subjectEntry = [string]::Format("# Subject: {0}", $root.Subject)
$labelEntry   = [string]::Format("# Label: {0}", $root.Subject.Split('=')[-1])
$serialEntry  = [string]::Format("# Serial: {0}", $root.GetSerialNumberString().ToLower())
$md5Entry = [string]::Format("# MD5 Fingerprint: {0}", $md5Hash)
$sha1Entry= [string]::Format("# SHA1 Fingerprint: {0}", $sha1Hash)
$sha256Entry  = [string]::Format("# SHA256 Fingerprint: {0}", $sha256Hash)
$certText = (Get-Content -Path $pemFile -Raw).ToString().Replace("`r`n","`n")

$rootCertEntry = "`n" + $issuerEntry + "`n" + $subjectEntry + "`n" + $labelEntry + "`n" + `
$serialEntry + "`n" + $md5Entry + "`n" + $sha1Entry + "`n" + $sha256Entry + "`n" + $certText

Write-Host "Adding the certificate content to Python Cert store"
Add-Content "${env:ProgramFiles(x86)}\Microsoft SDKs\Azure\CLI2\Lib\site-packages\certifi\cacert.pem" $rootCertEntry

Write-Host "Python Cert store was updated to allow the Azure Stack Edge Pro CA root certificate"

Conexión a Azure Stack Edge Pro

Registre el entorno de Azure Stack Edge Pro. Para ello, ejecute el comando az cloud register.

En algunos escenarios, la conectividad directa a internet saliente se enruta mediante un servidor proxy o firewall, que exige la intercepción de SSL. En estos casos, el comando az cloud register puede producir un error similar a "No se pueden obtener puntos de conexión de la nube". Para evitar este error, establezca las siguientes variables de entorno en Windows PowerShell:
```
$ENV:AZURE_CLI_DISABLE_CONNECTION_VERIFICATION = 1
$ENV:ADAL_PYTHON_SSL_NO_VERIFY = 1
```
Establezca las variables de entorno para el script para el punto de conexión de Azure Resource Manager, la ubicación donde se crean los recursos y la ruta de acceso donde se encuentra el VHD de origen. La ubicación de los recursos es fija en todos los dispositivos Azure Stack Edge Pro y se establece en dbelocal. También debe especificar los prefijos de dirección y la dirección IP privada. Todas las variables de entorno siguientes son valores que se basan en sus propios valores, excepto AZURE_RESOURCE_LOCATION, que deben estar codificada como "dbelocal".
```
$ENV:ARM_ENDPOINT = "https://management.team3device.teatraining1.com"
$ENV:AZURE_RESOURCE_LOCATION = "dbelocal"
$ENV:VHD_FILE_PATH = "C:\Downloads\Ubuntu1604\Ubuntu13.vhd"
$ENV:ADDRESS_PREFIXES = "5.5.0.0/16"
$ENV:PRIVATE_IP_ADDRESS = "5.5.174.126"
```

Registre su entorno. Utilice los siguientes parámetros cuando ejecute az cloud register:

Valor	Descripción	Ejemplo
Nombre del entorno	Nombre del entorno al que se intenta conectar.	Proporcione un nombre, por ejemplo, `aze-environ`.
Punto de conexión de Resource Manager	La dirección URL es `https://Management.<appliancename><dnsdomain>`. Para obtener esta dirección URL, vaya a la página Dispositivos en la interfaz de usuario web local del dispositivo.	Por ejemplo, `https://management.team3device.teatraining1.com`.

az cloud register -n <environmentname> --endpoint-resource-manager "https://management.<appliance name>.<DNS domain>"

A continuación se muestra un ejemplo de uso del comando anterior:

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> az cloud register -n az-new-env --endpoint-resource-manager "https://management.team3device.teatraining1.com"

Establezca el entorno activo mediante el comando siguiente:

az cloud set -n <EnvironmentName>

A continuación se muestra un ejemplo de uso del comando anterior:

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> az cloud set -n az-new-env
Switched active cloud to 'az-new-env'.
Use 'az login' to log in to this cloud.
Use 'az account set' to set the active subscription.
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>

Inicie sesión en el entorno de Azure Stack Edge Pro mediante el comando az login. Puede iniciar sesión en el entorno de Azure Stack Edge Pro como un usuario o como una entidad de servicio.

Siga estos pasos para iniciar sesión como un usuario:

puede especificar el nombre de usuario y la contraseña directamente en el comando az login o autenticarse utilizando un explorador. Tendrá que hacer esto último si la cuenta tiene habilitada la autenticación multifactor.

A continuación se muestra un ejemplo de uso del comando az login:
```
PS C:\Certificates> az login -u EdgeARMuser
```
Después de usar el comando de inicio de sesión, se le solicitará una contraseña. Proporcione la contraseña de Azure Resource Manager.

A continuación se muestra una salida de ejemplo de un inicio de sesión correcto después de escribir la contraseña:
```
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> az login -u EdgeARMuser
Password:
[
     {
         "cloudName": "az-new-env",
         "id": "A4257FDE-B946-4E01-ADE7-674760B8D1A3",
         "isDefault": true,
         "name": "Default Provider Subscription",
         "state": "Enabled",
         "tenantId": "aaaabbbb-0000-cccc-1111-dddd2222eeee",
         "user": {
             "name": "EdgeArmUser@localhost",
             "type": "user"
         }
     }
]
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>
```
Tome nota de los valores id y tenantId, ya que se corresponden con el identificador de suscripción y el identificador de inquilino de Azure Resource Manager, respectivamente, y se utilizarán en un paso posterior.

Es necesario establecer las siguientes variables de entorno para trabajar como una entidad de servicio:
```
$ENV:ARM_TENANT_ID = "aaaabbbb-0000-cccc-1111-dddd2222eeee"
$ENV:ARM_CLIENT_ID = "cbd868c5-7207-431f-8d16-1cb144b50971"
$ENV:ARM_CLIENT_SECRET - "<Your Azure Resource Manager password>"
$ENV:ARM_SUBSCRIPTION_ID = "<Your subscription ID>"
```
El identificador de cliente de Azure Resource Manager se codifica de forma rígida. El identificador de suscripción y el identificador de inquilino de Azure Resource Manager están presentes en la salida del comando az login que se ejecutó anteriormente. El secreto del cliente de Azure Resource Manager es la contraseña de Azure Resource Manager que estableció.

Para más información, consulte Contraseña de Azure Resource Manager.

Cambie el perfil a la versión 2019-03-01-hybrid. Para cambiar la versión del perfil, ejecute el siguiente comando:

az cloud update --profile 2019-03-01-hybrid

A continuación se muestra un ejemplo de uso del comando az cloud update:

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> az cloud update --profile 2019-03-01-hybrid
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>

Paso 2: Creación de una máquina virtual

Se le proporciona un script de Python para crear una máquina virtual. En función de si ha iniciado sesión como usuario o como entidad de servicio, el script toma la entrada en consecuencia y crea una máquina virtual.

Ejecute el script de Python desde el mismo directorio en el que está instalado Python.

.\python.exe example_dbe_arguments_name_https.py cli

Cuando se ejecuta el script, la carga del disco duro virtual tarda de 20 a 30 minutos. Para ver el progreso de la operación de carga, puede usar el Explorador de Azure Storage o AzCopy.

Este es un ejemplo de salida de una ejecución correcta del script. El script crea todos los recursos dentro de un grupo de recursos, utiliza esos recursos para crear una máquina virtual y, por último, elimina el grupo de recursos, incluidos todos los recursos que creó.

PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2> .\python.exe example_dbe_arguments_name_https.py cli

Create Resource Group
Create a storage account
Uploading to Azure Stack Storage as blob:
        ubuntu13.vhd

Listing blobs...
        ubuntu13.vhd

VM image resource id:
            /subscriptions/.../resourceGroups/azure-sample-group-virtual-machines118/providers/Microsoft.Compute/images/UbuntuImage

Create Vnet
Create Subnet
Create NIC
Creating Linux Virtual Machine
Tag Virtual Machine
Create (empty) managed Data Disk
Get Virtual Machine by Name
Attach Data Disk
Detach Data Disk
Deallocating the VM (to prepare for a disk resize)
Update OS disk size
Start VM
Restart VM
Stop VM

List VMs in subscription
        VM: VmName118

List VMs in resource group
        VM: VmName118

Delete VM
All example operations completed successfully!

Delete Resource Group
Deleted: azure-sample-group-virtual-machines118
PS C:\Program Files (x86)\Microsoft SDKs\Azure\CLI2>

Pasos siguientes

Comandos comunes de la CLI de Azure para máquinas virtuales Linux

Compartir a través de

Implementación de máquinas virtuales en un dispositivo Azure Stack Edge Pro con GPU con la CLI de Azure y Python

Flujo de trabajo de implementación de una VM

Requisitos previos

Paso 1: Configuración de la CLI de Azure o Python en el cliente

Comprobación del perfil e instalación de la CLI de Azure

Confianza en el certificado raíz de la entidad de certificación de Azure Stack Edge Pro

Conexión a Azure Stack Edge Pro

Paso 2: Creación de una máquina virtual

Pasos siguientes

Comentarios

Recursos adicionales
