Erstellen eines Dienstnetzes für VMware HCX

  • 5 Minuten

Nach der Standortkopplung, der Erstellung der Netzwerkprofile und der Konfiguration der Computeprofile besteht der nächste Schritt darin, ein Service Mesh für den VMware HCX Manager einzurichten. Das Service Mesh ermöglicht es dem VMware HCX Manager auch, VMs von einem VMware HCX-fähigen Quellstandort (lokal) zu einem VMware HCX-fähigen Zielstandort (Azure VMware Solution) zu migrieren.

Was ist ein Dienstnetz?

Ein Dienstnetz stellt eine dedizierte Abstraktionsschicht für die Infrastruktur dar, die den Netzwerktransport zwischen einem Quell- und einem Zielstandort erleichtert. Mit dem Dienstnetz können Workloads und Anwendungsdienste die Netzwerkkomponenten entkoppeln, die für die Kommunikation zwischen Standorten erforderlich sind. Das Service Mesh schafft ein sicheres und optimiertes Netzwerktransport-Fabric zwischen zwei beliebigen Standorten, die vom VMware HCX Manager verwaltet werden. Nachdem Sie das Service Mesh aktiviert haben, können Sie VMware vSphere VMs zu Azure VMware Solution migrieren.

Erstellen eines Service Mesh

Die folgenden Netzwerkanforderungen müssen erfüllt sein, damit Sie erfolgreich ein Dienstnetz mit Azure VMware Solution einrichten können:

Anforderung `Reason`
UDP-Ports 500 und 4500 Diese Ports müssen zwischen dem VMware HCX Connector-Uplink und den Netzwerkprofiladressen des HCX Cloud-Uplinks für Azure VMware Solution geöffnet sein.
Erforderliche Ports für VMware HCX Manager Am Ende dieses Moduls finden Sie die VMware HCX-URL. Über diese URL können Sie eine ausführliche Liste der erforderlichen geöffneten Ports zwischen den Quell- und Zielstandorten aufrufen.

Nachdem Sie die Netzwerkports bestätigt und getestet haben, dass diese geöffnet sind, können Sie über die folgenden Schritte ein Service Mesh aktivieren:

  1. Wählen Sie im lokalen VMware HCX Connector-Dashboard unter Infrastruktur die Optionen Verbindung>Service Mesh>Service Mesh erstellen aus.

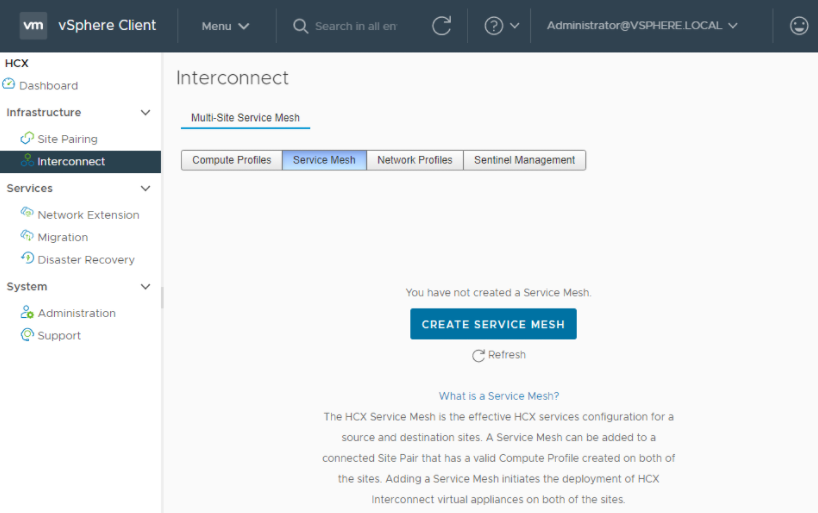

    Screenshot of options to select when you're creating a service mesh between the on-premises HCX Connector and Azure VMware Solution.

  2. Sehen Sie sich die vorab aufgefüllten Standorte an, die während der Standortkopplung erstellt wurden, und wählen Sie Continue (Weiter) aus. Wenn es sich bei diesem Standort um die erste Dienstnetzkonfiguration handelt, muss der erste Bildschirm nicht bearbeitet werden.

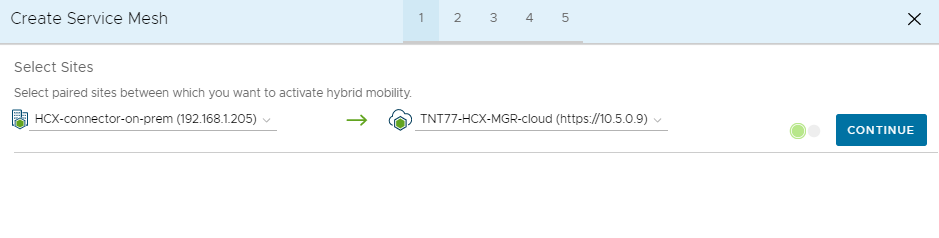

    Screenshot of the pre-populated site pairing created earlier.

  3. Wählen Sie aus den Dropdownlisten das Quell- und das Remotecomputeprofil aus, und wählen Sie dann Continue (Weiter) aus. Diese Auswahl entscheidet darüber, wo die VMs VMware HCX-Dienste für die Migration verwenden können.

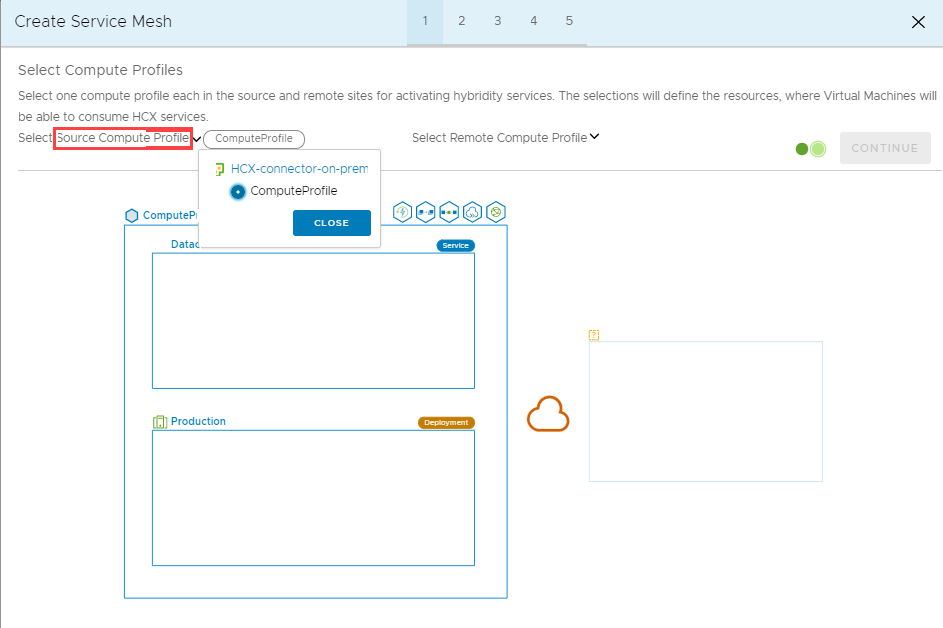

    Screenshot that shows selecting the source compute profile in the on-premises HCX Connector.

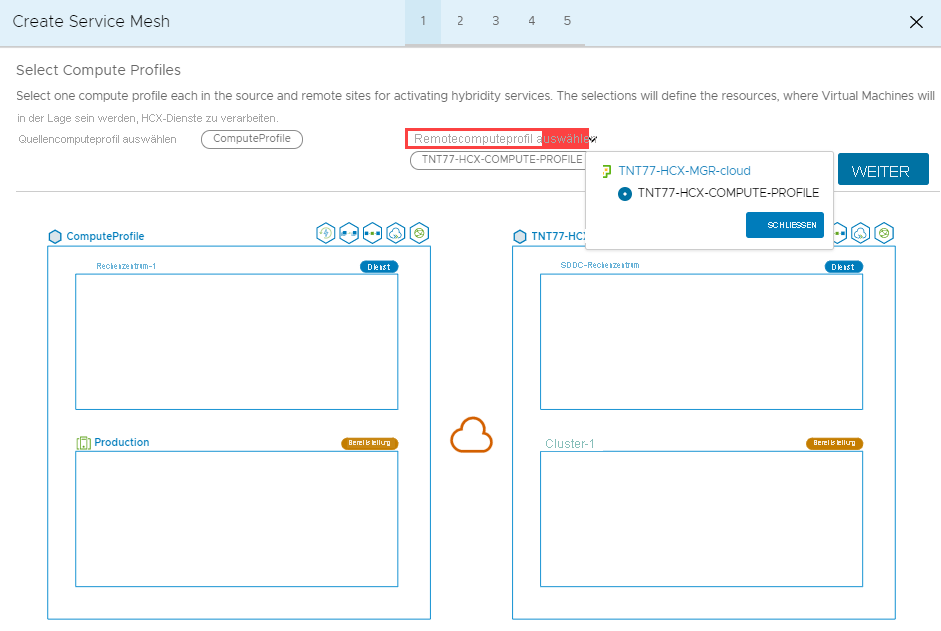

    Screenshot that shows selecting the remote compute profile in Azure VMware Solution.

  4. Überprüfen Sie die Dienste, die während der Service-Mesh-Konfiguration aktiviert werden, und wählen Sie Continue (Weiter) aus.

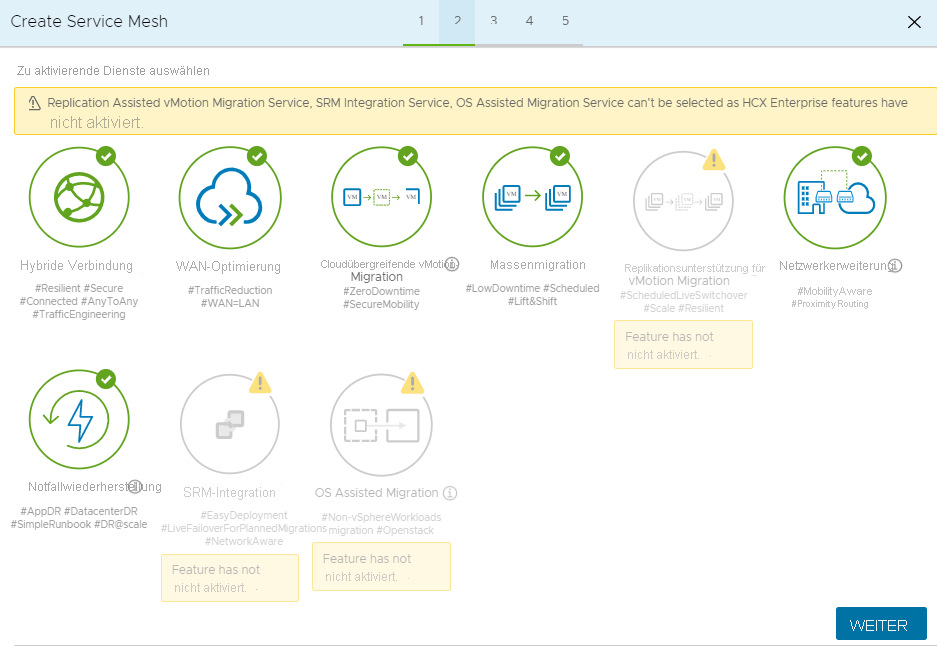

    Screenshot of where to review the services enabled for Azure VMware Solution.

  5. Wählen Sie unter Advanced Configuration - Override Uplink Network profiles (Erweiterte Konfiguration – Uplinknetzwerkprofile überschreiben) die Option Continue (Weiter) aus. Dies ist eine optionale Konfiguration.

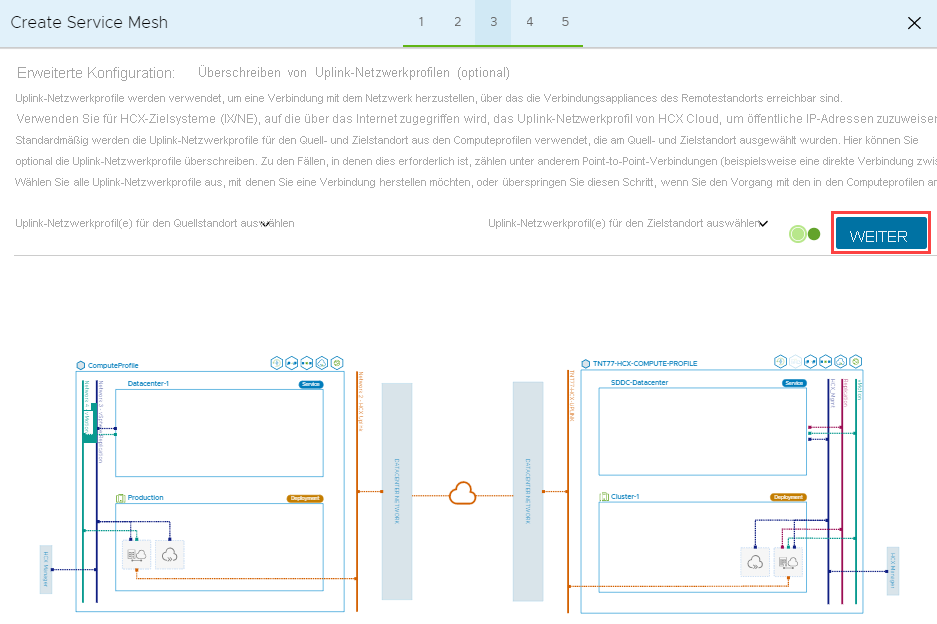

    Screenshot of the optional advanced configuration to override uplink network profiles.

  6. Suchen Sie unter Advanced Configuration > Network Extension Appliance Scale Out (Erweiterte Konfiguration > Appliance für Netzwerkerweiterung aufskalieren) nach dem Kontrollkästchen für die Konfiguration des verteilten Switches, den Sie für das vMotion-Netzwerkprofil konfiguriert haben. Sie sollten feststellen, dass dieses Kontrollkästchen bereits aktiviert ist. Lassen Sie das Kontrollkästchen aktiviert, und wählen Sie Continue (Weiter) aus.

  7. Wählen Sie unter Advanced Configuration > Traffic Engineering (Erweiterte Konfiguration > Datenverkehrsengineering) ebenfalls Continue aus.

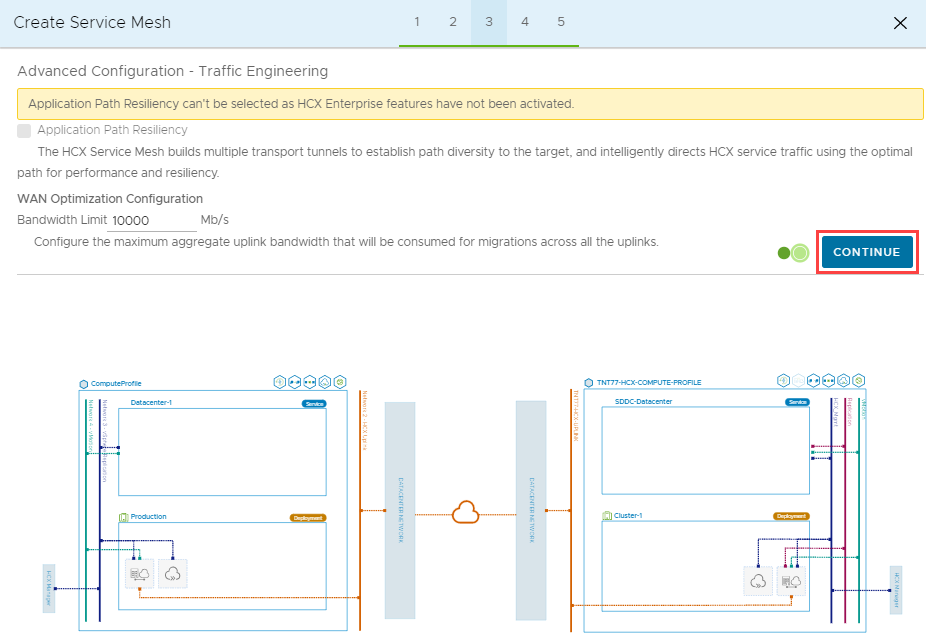

    Screenshot displaying that application resiliency can't be selected because there isn't an HCX Enterprise license key.

  8. Überprüfen Sie die Topologievorschau, und wählen Sie Continue (Weiter) aus.

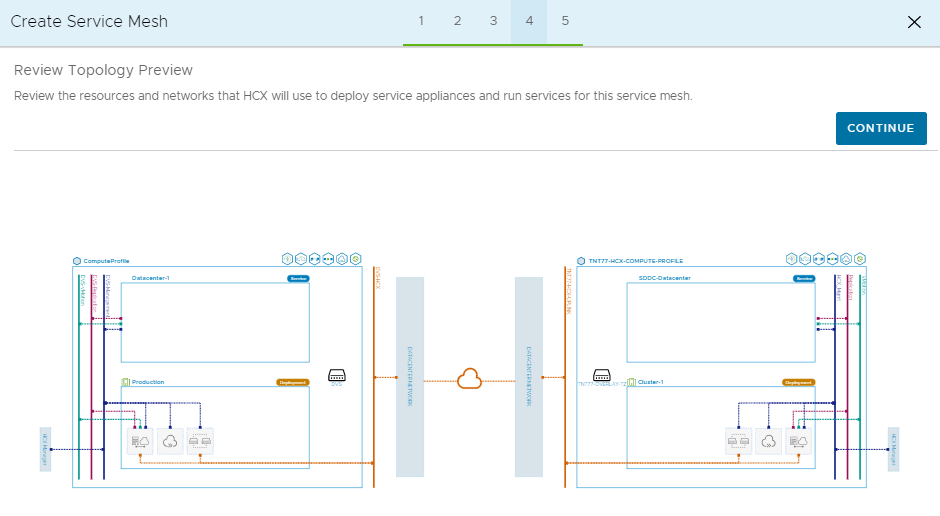

    Screenshot of the review topology preview pane during creation of the service mesh.

  9. Geben Sie dem Service Mesh einen benutzerfreundlichen Namen, und wählen Sie Finish (Fertig stellen) aus, um die Konfiguration abzuschließen.

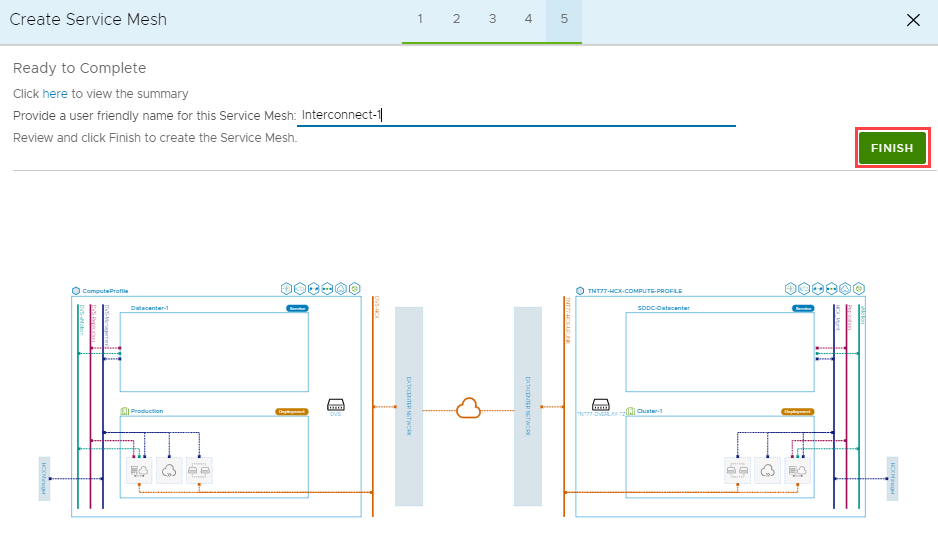

    Screenshot of the final configuration pane before creating the service mesh for VM migration.

  10. Wählen Sie View Tasks (Tasks anzeigen) aus, um die Bereitstellung des Dienstnetzes zu überwachen.

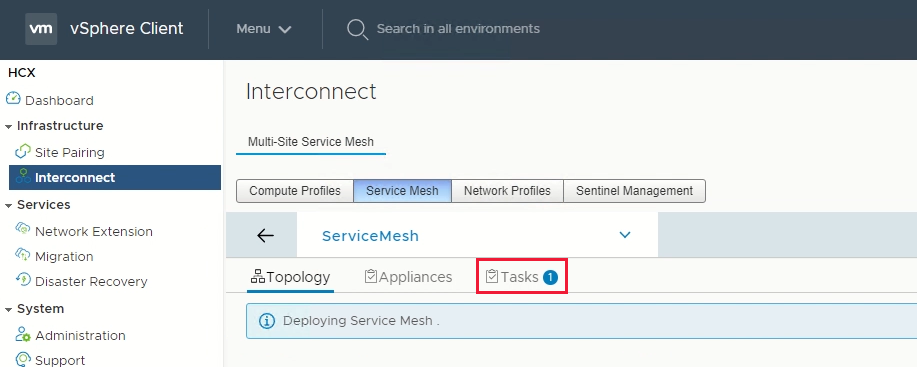

    Screenshot of the button for viewing service mesh configuration tasks in the on-premises HCX Connector.

  11. Wenn die Bereitstellung des Dienstnetzes erfolgreich abgeschlossen wurde, wird neben allen Diensten ein grüner Punkt angezeigt.

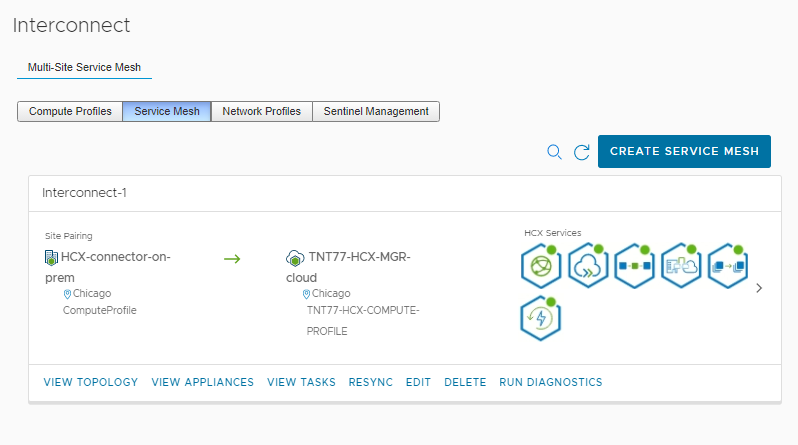

    Screenshot of a finished deployment, where the service mesh displays all services as green in the on-premises HCX Connector.

  12. Überprüfen Sie die Integrität des lokalen Dienstnetzes unter Interconnect>Appliances (Verbindung > Appliances). Der Tunnelstatus sollte Up (Aktiv) lauten und grün hinterlegt sein.

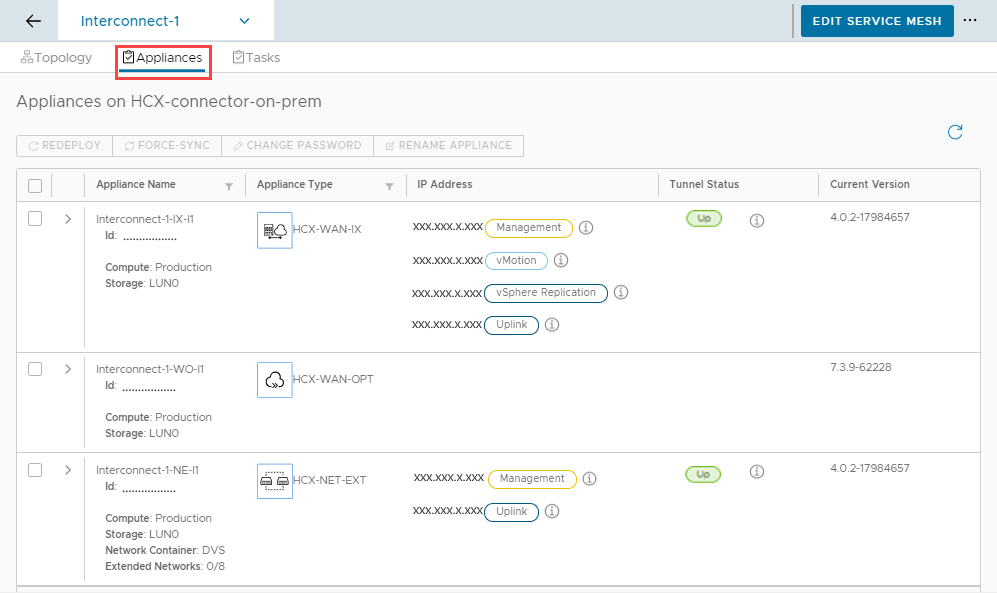

    Screenshot of checking the health status of the on-premises HCX appliances.

  13. Überprüfen Sie als Nächstes die Integrität des Dienstnetzes in Azure VMware Solution. Sehen Sie sich hierfür ebenfalls im Bereich Appliances die bereitgestellten Appliances an, die unter den lokalen Appliances aufgeführt werden.

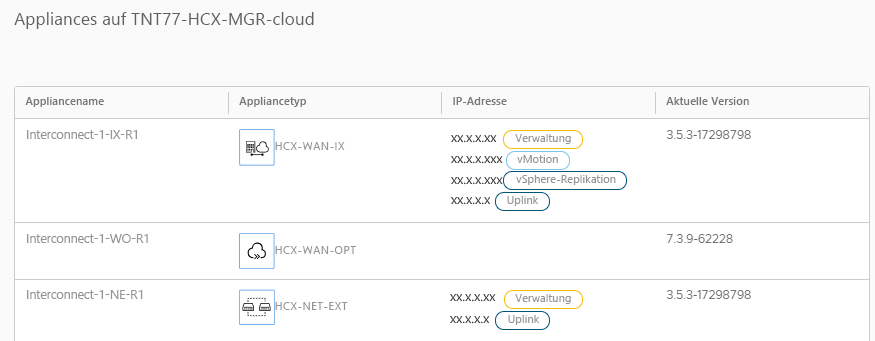

    Screenshot of interconnect appliances that were deployed to Azure VMware Solution by enabling the service mesh.

In der nächsten Lerneinheit erfahren Sie, wie Sie VMs mit VMware HCX von einer lokalen vSphere-Umgebung zu Azure VMware Solution migrieren.
