Erweiterungen von AdventureWorks zur Veranschaulichung von In-Memory OLTP

Übersicht

In diesem Beispiel wird das neue feature In-Memory OLTP vorgestellt, das Teil von SQL Server 2014 ist. Es zeigt die neuen speicheroptimierten Tabellen und nativ kompilierten gespeicherten Prozeduren und kann verwendet werden, um die Leistungsvorteile von In-Memory OLTP zu demonstrieren.

Hinweis

Informationen zum Anzeigen dieses Themas für SQL Server 2016 finden Sie unter Erweiterungen von AdventureWorks zur Veranschaulichung von In-Memory OLTP

Im Beispiel werden fünf Tabellen aus der AdventureWorks-Datenbank zu speicheroptimierten Tabellen migriert. Zusätzlich enthält es eine exemplarische Arbeitsauslastung zur Abwicklung von Verkaufsaufträgen. Die exemplarische Arbeitsauslastung veranschaulicht die Leistungsvorteile von In-Memory OLTP auf dem Server.

In der Beschreibung des Beispiels werden die Kompromisse erläutert, die bei der Migration der Tabellen zu In-Memory OLTP gemacht wurden, um die Features zu berücksichtigen, die für speicheroptimierte Tabellen in SQL Server 2014 (noch) nicht unterstützt werden.

Die Dokumentation dieses Beispiels ist wie folgt gegliedert:

• Erforderliche Komponenten für die Installation des Beispiels und die Ausführung der exemplarischen Arbeitsauslastung

• Anweisungen für Installieren des auf AdventureWorks basierenden InMemory OLTP-Beispiels

• Beschreibung der Beispieltabellen und -prozeduren einschließlich der Tabellen und der Verfahren, die AdventureWorks durch das Beispiel In-Memory OLTP hinzugefügt werden, sowie Überlegungen zur Migration einiger ursprünglicher AdventureWorks-Tabellen zu speicheroptimierten Tabellen

• Anweisungen zur Ausführung von Leistungsmessungen anhand der exemplarischen Arbeitsauslastung, einschließlich Anweisungen zur Installation und Ausführung von OSTRESS (einem Tool zum Steuern der Arbeitsauslastung) sowie zur Ausführung der exemplarischen Arbeitsauslastung selbst

• Arbeitsspeicher- und Datenträgernutzung im Beispiel

Voraussetzungen

• SQL Server 2014 RTM – Evaluation, Developer oder Enterprise Edition

• Für Leistungstests benötigen Sie einen Server, dessen Kapazität ungefähr der eines Servers in Ihrer Produktionsumgebung entspricht. Für dieses spezielle Beispiel sollten SQL Server mindestens 16 GB Arbeitsspeicher zur Verfügung stehen. Allgemeine Richtlinien zur Hardware für In-Memory-OLTP finden Sie in folgendem Blogbeitrag: https://cloudblogs.microsoft.com/sqlserver/2013/08/01/hardware-considerations-for-in-memory-oltp-in-sql-server-2014/.

Installieren des auf AdventureWorks basierenden InMemory OLTP-Beispiels

Führen Sie die folgenden Schritte aus, um das Beispiel zu installieren:

1. Laden Sie das Archiv für die vollständige Sicherung der AdventureWorks2014-Datenbank herunter:

   1. Öffnen Sie Folgendes: https://msftdbprodsamples.codeplex.com/downloads/get/880661.

   2. Speichern Sie die Datei, sobald Sie dazu aufgefordert werden.

2. Extrahieren Sie die Datei AdventureWorks2014.bak in einen lokalen Ordner, z. B. "c:\temp".

3. Stellen Sie die Datenbanksicherung mithilfe von Transact-SQL oder SQL Server Management Studio wieder her:

   1. Geben Sie den Zielordner und Dateinamen für die Datendatei an, z. B.

      "h:\DATA\AdventureWorks2014_Data.mdf"

   2. Geben Sie den Zielordner und Dateinamen für die Protokolldatei an, z. B.

      "i:\DATA\AdventureWorks2014_log.ldf"

      1. Um optimale Leistung zu gewährleisten, sollte die Protokolldatei auf einem anderen Laufwerk als die Datendatei gespeichert werden, idealerweise auf einem Laufwerk mit niedriger Latenz wie einem SSD- oder PCIe-Speichermedium.

   T-SQL-Beispielskript:

   RESTORE DATABASE [AdventureWorks2014]
     FROM DISK = N'C:\temp\AdventureWorks2014.bak'
       WITH FILE = 1,
     MOVE N'AdventureWorks2014_Data' TO N'h:\DATA\AdventureWorks2014_Data.mdf',
     MOVE N'AdventureWorks2014_Log' TO N'i:\DATA\AdventureWorks2014_log.ldf'
    GO


4. Ändern Sie den Datenbankbesitzer in eine Anmeldung auf Ihrem Server, indem Sie den folgenden Befehl im Abfragefenster von SQL Server Management Studio ausführen:

   ALTER AUTHORIZATION ON DATABASE::AdventureWorks2014 TO [<NewLogin>]


5. Laden Sie das Beispielskript "SQL Server 2014 RTM In-Memory OLTP Sample.sql" von SQL Server 2014 RTM In-Memory OLTP-Beispiel in einen lokalen Ordner herunter.

6. Aktualisieren Sie den Wert für die Variable "checkpoint_files_location" im Skript "SQL Server 2014 RTM In-Memory OLTP Sample.sql", um auf den Zielspeicherort für die In-Memory OLTP-Prüfpunktdateien zu verweisen. Die Prüfpunktdateien sollten auf einem Laufwerk mit ausreichender sequenzieller E/A-Leistung gespeichert werden.

   Aktualisieren Sie den Wert der Variablen "database_name", sodass sie auf die AdventureWorks2014-Datenbank verweist.

   1. Stellen Sie sicher, dass Sie den umgekehrten Schrägstrich "" als Teil des Pfadnamens einschließen.

   2. Beispiel:

      :setvar checkpoint_files_location "d:\DBData\"
      ...
      :setvar database_name "AdventureWorks2014"


7. Führen Sie das Beispielskript aus. Sie haben zwei Möglichkeiten:

   1. Befehlszeilen-Hilfsprogramm "sqlcmd" Führen Sie im Ordner mit dem Skript an der Eingabeaufforderung beispielsweise folgenden Befehl aus:

      sqlcmd -S . -E -i "ssSQL14 RTM hek_2 Sample.sql"


   2. Management Studio

      1. Öffnen Sie das Skript "SQL Server 2014 RTM In-Memory OLTP Sample.sql" in einem Abfragefenster.

      2. Stellen Sie eine Verbindung mit dem Zielserver her, auf dem die AdventureWorks2014-Datenbank gespeichert ist.

      3. Aktivieren Sie den SQLCMD-Modus, indem Sie auf "Abfrage –> SQLCMD-Modus" klicken.

      4. Klicken Sie auf die Schaltfläche "Ausführen", um das Skript auszuführen.

Beschreibung der Beispieltabellen und -prozeduren

Im Beispiel werden neue Tabellen für Produkte und Verkaufsaufträge auf Grundlage vorhandener AdventureWorks-Tabellen erstellt. Das Schema der neuen Tabellen entspricht bis auf die nachfolgend beschriebenen Unterschiede dem der vorhandenen Tabellen.

Die neuen speicheroptimierten Tabellen haben das Suffix „_inmem“. Zusätzlich umfasst das Beispiel entsprechende Tabellen mit dem Suffix „_ondisk“. Mithilfe dieser Tabellen können 1:1-Vergleiche zwischen der Leistung speicheroptimierter und datenträgerbasierter Tabellen im System angestellt werden.

Beachten Sie, dass die in der Arbeitsauslastung für Leistungsvergleiche verwendeten speicheroptimierten Tabellen vollständig dauerhaft und vollständig protokolliert sind, d. h., dass Leistungsvorteile nicht auf Kosten der Dauerhaftigkeit oder Zuverlässigkeit erzielt werden.

Die Zielarbeitsauslastung in diesem Beispiel dient der Abwicklung von Verkaufsaufträgen. Dabei fließen auch Produkt- und Rabattinformationen aus den Tabellen SalesOrderHeader, SalesOrderDetail, Product, SpecialOffer und SpecialOfferProduct ein.

Mithilfe der beiden neuen gespeicherten Prozeduren Sales.usp_InsertSalesOrder_inmem und Sales.usp_UpdateSalesOrderShipInfo_inmem werden Verkaufsaufträge eingefügt bzw. Versandinformationen zu bestimmten Verkaufsaufträgen aktualisiert.

Das neue Schema "Demo" enthält Hilfstabellen und gespeicherte Prozeduren zum Ausführen einer exemplarischen Arbeitsauslastung.

Durch das In-Memory OLTP-Beispiel werden AdventureWorks im Einzelnen die folgenden Objekte hinzugefügt:

Tabellen, die durch das Beispiel hinzugefügt werden

Neue Tabellen

Sales.SalesOrderHeader_inmem

• Kopfzeileninformationen zu Verkaufsaufträgen. Diese Tabelle enthält eine Zeile für jeden Verkaufsauftrag.

Sales.SalesOrderDetail_inmem

• Detailinformationen zu Verkaufsaufträgen. Diese Tabelle enthält eine Zeile für jeden Einzelposten eines Verkaufsauftrags.

Sales.SpecialOffer_inmem

• Informationen zu Sonderangeboten, einschließlich des prozentualen Rabatts, der den einzelnen Sonderangeboten zugeordnet ist.

Sales.SpecialOfferProduct_inmem

• Verweistabelle zwischen Sonderangeboten und Produkten. Jedes Sonderangebot kann für 0 (null) oder mehrere Produkte gelten, und jedes Produkt kann in 0 oder mehreren Sonderangeboten vertreten sein.

Production.Product_inmem

• Informationen zu Produkten, einschließlich der Listenpreise.

Demo.DemoSalesOrderDetailSeed

• Wird in der exemplarischen Arbeitsauslastung zum Erstellen von Beispielverkaufsaufträgen verwendet.

Datenträgerbasierte Tabellenvarianten:

• Sales.SalesOrderHeader_ondisk

• Sales.SalesOrderDetail_ondisk

• Sales.SpecialOffer_ondisk

• Sales.SpecialOfferProduct_ondisk

• Production.Product_ondisk

Unterschiede zwischen ursprünglichen datenträgerbasierten und neuen speicheroptimierten Tabellen

Meistens verwenden die neuen, in diesem Beispiel eingeführten Tabellen bis auf wenige Ausnahmen dieselben Spalten und Datentypen wie die ursprünglichen Tabellen. Die Unterschiede und der Grund für die Abweichung sind im Folgenden aufgeführt.

Sales.SalesOrderHeader_inmem

• DaStandardeinschränkungen bei speicheroptimierten Tabellen unterstützt werden, wurden die meisten Standardeinschränkungen unverändert migriert. Die ursprüngliche Tabelle Sales.SalesOrderHeader enthält jedoch zwei Standardeinschränkungen, durch die für die Spalten OrderDate und ModifiedDate das aktuelle Datum abgerufen wird. In einer durchsatzstarken Arbeitsauslastung für die Auftragsverarbeitung, in der zahlreiche Vorgänge parallel ausgeführt werden, können globale Ressourcen zu Konflikten führen. Die Systemzeit ist beispielsweise eine solche globale Ressource und kann bei einer In-Memory OLTP-Arbeitsauslastung, durch die Verkaufsaufträge eingefügt werden, erfahrungsgemäß einen Engpass verursachen. Dies gilt insbesondere, wenn die Systemzeit für mehrere Spalten sowohl in der Auftragskopfzeile als auch in den Auftragsdetails abgerufen werden muss. In diesem Beispiel wird das Problem umgangen, indem die Systemzeit für jeden eingefügten Verkaufsauftrag nur einmal abgerufen und dieser Wert in der gespeicherten Prozedur Sales.usp_InsertSalesOrder_inmem für die datetime-Spalten in SalesOrderHeader_inmem und SalesOrderDetail_inmem verwendet wird.

• Alias-UDTs : In der ursprünglichen Tabelle werden die beiden Alias-UDTs (User-defined Data Types, benutzerdefinierte Datentypen) dbo.OrderNumber und dbo.AccountNumber für die Spalten „PurchaseOrderNumber“ bzw. „AccountNumber“ verwendet. SQL Server 2014 unterstützt den Alias UDT für speicheroptimierte Tabellen nicht. Daher verwenden die neuen Tabellen die Systemdatentypen nvarchar(25) bzw. nvarchar(15).

• Spalten mit NULL-Werten in Indexschlüsseln : In der ursprünglichen Tabelle sind für die Spalte „SalesPersonID“ NULL-Werte zulässig, während die Spalte in den neuen Tabellen keine NULL-Werte zulässt und über eine Standardeinschränkung mit dem Wert (-1) verfügt. Dies liegt daran, dass Indizes für speicheroptimierte Tabellen im Indexschlüssel keine Spalten aufweisen dürfen, die NULL-Werte zulassen. Daher dient -1 in diesem Fall als Ersatz für NULL.

• Berechnete Spalten: Die berechneten Spalten SalesOrderNumber und TotalDue werden weggelassen, da SQL Server 2014 keine berechneten Spalten in speicheroptimierten Tabellen unterstützt. In der neuen Sicht Sales.vSalesOrderHeader_extended_inmem sind die Spalten SalesOrderNumber und TotalDue enthalten. Falls diese Spalten benötigt werden, können Sie diese Sicht verwenden.

• Fremdschlüsseleinschränkungen werden für speicheroptimierte Tabellen in SQL Server 2014 nicht unterstützt. SalesOrderHeader_inmem stellt in der exemplarischen Arbeitsauslastung eine aktive Tabelle dar. Darüber hinaus verursachen FOREIGN KEY-Einschränkungen für DML-Vorgänge zusätzlichen Verarbeitungsaufwand, da alle anderen Tabellen, auf die in diesen Einschränkungen verwiesen wird, durchsucht werden müssen. Daher wird davon ausgegangen, dass die App referenzielle Integrität gewährleistet und dass eingefügte Zeilen nicht auf referenzielle Integrität überprüft werden. Die referenzielle Integrität der Daten in dieser Tabelle kann mithilfe der gespeicherten Prozedur dbo.usp_ValidateIntegrity anhand des folgenden Skripts überprüft werden:

  DECLARE @o int = object_id(N'Sales.SalesOrderHeader_inmem')
  EXEC dbo.usp_ValidateIntegrity @o


• CHECK-Einschränkungen werden für speicheroptimierte Tabellen in SQL Server 2014 nicht unterstützt. Anhand des folgenden Skripts wird die Domänenintegrität zusammen mit der referenziellen Integrität überprüft:

  DECLARE @o int = object_id(N'Sales.SalesOrderHeader_inmem')
  EXEC dbo.usp_ValidateIntegrity @o


• Rowguid : Die rowguid-Spalte wird nicht verwendet. Während uniqueidentifier speicheroptimierte Tabellen unterstützt, wird die Option ROWGUIDCOL in SQL Server 2014 nicht unterstützt. Spalten dieses Typs werden normalerweise für Mergereplikationen oder für Tabellen mit FILESTREAM-Spalten verwendet, die in diesem Beispiel beide nicht zum Einsatz kommen.

Sales.SalesOrderDetail

• Standardeinschränkungen: Ähnlich wie SalesOrderHeader wird die Standardeinschränkung, die das Systemdatum bzw. die Systemzeit erfordert, nicht migriert. Stattdessen wird das aktuelle Systemdatum bzw. die aktuelle Systemzeit von der gespeicherten Prozedur, die Verkaufsaufträge einfügt, beim ersten Einfügevorgang hinzugefügt.

• Berechnete Spalten: Die berechnete Spalte LineTotal wurde nicht migriert, da berechnete Spalten mit speicheroptimierten Tabellen in SQL Server 2014 nicht unterstützt werden. Um auf diese Spalte zuzugreifen, verwenden Sie die Sicht Sales.vSalesOrderDetail_extended_inmem.

• Rowguid : Die rowguid-Spalte wird nicht verwendet. Ausführliche Informationen finden Sie in der Beschreibung zur Tabelle SalesOrderHeader.

• Informationen zu CHECK - und FOREIGN KEY -Einschränkungen finden Sie in der Beschreibung zu SalesOrderHeader. Mit dem folgenden Skript können die Domänenintegrität und die referenzielle Integrität der Tabelle überprüft werden:

  DECLARE @o int = object_id(N'Sales.SalesOrderHeader_inmem')
  EXEC dbo.usp_ValidateIntegrity @o


Production.Product

• Alias-UDTs: Die ursprüngliche Tabelle verwendet den benutzerdefinierten Datentyp „dbo.Flag“, der dem Systemdatentyp „bit“ entspricht. Die migrierte Tabelle verwendet stattdessen den Datentyp bit.

• BIN2-Sortierung: Die Spalten Name und ProductNumber sind in Indexschlüsseln enthalten und müssen daher bin2-Sortierungen in SQL Server 2014 aufweisen. Hier wird davon ausgegangen, dass die App nicht von Sortiereigenschaften abhängig ist, z. B. nicht nach Groß-/Kleinschreibung unterschieden wird.

• Rowguid : Die rowguid-Spalte wird nicht verwendet. Ausführliche Informationen finden Sie in der Beschreibung zur Tabelle SalesOrderHeader.

• UNIQUE-, CHECK- und FOREIGN KEY-Einschränkungen werden auf zwei Weisen berücksichtigt: Die gespeicherten Prozeduren Product.usp_InsertProduct_inmem und Product.usp_DeleteProduct_inmem können zum Einfügen und Löschen von Produkten verwendet werden. Mithilfe dieser Prozeduren werden Domänenintegrität und referenzielle Integrität überprüft. Bei einer Integritätsverletzung verursachen sie einen Fehler. Darüber hinaus können Domänenintegrität und referenzielle Integrität mithilfe des folgenden Skripts direkt überprüft werden:

  DECLARE @o int = object_id(N'Production.Product')
  EXEC dbo.usp_ValidateIntegrity @o


  • Beachten Sie, dass von den gespeicherten Prozeduren usp_InsertProduct_inmem und usp_DeleteProduct_inmem nur Fremdschlüssel zwischen den migrierten Tabellen berücksichtigt werden. Verweise auf andere Tabellen wie ProductModel, ProductSubcategory und UnitMeasure werden nicht berücksichtigt.

Sales.SpecialOffer

• CHECK- und FOREIGN KEY-Einschränkungen werden auf zwei Weisen berücksichtigt: Die gespeicherten Prozeduren Sales.usp_InsertSpecialOffer_inmem und Sales.usp_DeleteSpecialOffer_inmem können zum Einfügen und Löschen von Sonderangeboten verwendet werden. Mithilfe dieser Prozeduren werden Domänenintegrität und referenzielle Integrität überprüft. Bei einer Integritätsverletzung verursachen sie einen Fehler. Darüber hinaus können Domänenintegrität und referenzielle Integrität mithilfe des folgenden Skripts direkt überprüft werden:

  DECLARE @o int = object_id(N'Sales.SpecialOffer_inmem')
  EXEC dbo.usp_ValidateIntegrity @o


• Rowguid : Die rowguid-Spalte wird nicht verwendet. Ausführliche Informationen finden Sie in der Beschreibung zur Tabelle SalesOrderHeader.

Sales.SpecialOfferProduct

• FOREIGN KEY-Einschränkungen werden auf zwei Weisen berücksichtigt: Die gespeicherte Prozedur Sales.usp_InsertSpecialOfferProduct_inmem kann zum Einfügen von Beziehungen zwischen Sonderangeboten und Produkten verwendet werden. Mithilfe dieser Prozedur wird die referenzielle Integrität überprüft. Bei einer Integritätsverletzung verursacht sie einen Fehler. Darüber hinaus kann die referenzielle Integrität mithilfe des folgenden Skripts direkt überprüft werden:

  DECLARE @o int = object_id(N'Sales.SpecialOfferProduct_inmem')
  EXEC dbo.usp_ValidateIntegrity @o


• Rowguid : Die rowguid-Spalte wird nicht verwendet. Ausführliche Informationen finden Sie in der Beschreibung zur Tabelle SalesOrderHeader.

Überlegungen zu Indizes bei speicheroptimierten Tabellen

Der Basisindex für speicheroptimierte Tabellen ist der NONCLUSTERED-Index, der Punktsuchen (Indexsuche in Gleichheitsprädikaten), Bereichsscans (Indexsuche in Ungleichheitsprädikaten), vollständige Indexscans und sortierte Scans unterstützt. Zusätzlich unterstützen NONCLUSTERED-Indizes Suchen in führenden Indexschlüsselspalten. Bis auf Rückwärtsscans unterstützen speicheroptimierte NONCLUSTERED-Indizes alle Vorgänge, die auch von datenträgerbasierten NONCLUSTERED-Indizes unterstützt werden. Daher sind NONCLUSTERED-Indizes eine sichere Wahl für Ihre Indizes.

Mit HASH-Indizes kann die Arbeitsauslastung weiter optimiert werden, da sie speziell für Punktsuchen und Zeileneinfügungen optimiert sind. Allerdings unterstützen sie keine Bereichsscans, sortierte Scans oder Suchen in führenden Indexschlüsselspalten. Daher sollten diese Indizes mit Vorsicht verwendet werden. Außerdem muss während der Erstellung der bucket_count-Wert angegeben werden. Die Bucketanzahl sollte normalerweise auf einen Wert zwischen der einfachen und doppelten Anzahl von Indexschlüsselwerten festgelegt werden. Ein zu hoher Wert stellt in der Regel aber auch kein Problem dar.

Weitere Informationen zu Indexrichtlinien und Richtlinien zum Auswählen des geeigneten bucket_count-Wertsfinden Sie in der Onlinedokumentation.

Die Indizes der migrierten Tabellen wurden für die exemplarische Arbeitsauslastung, die zur Abwicklung von Verkaufsaufträgen eingesetzt wird, optimiert. Die Arbeitsauslastung basiert auf Einfügungen und Punktsuchen in den Tabellen Sales.SalesOrderHeader_inmem und Sales.SalesOrderDetail_inmem sowie auf Punktsuchen in den Primärschlüsselspalten der Tabellen Production.Product_inmem und Sales.SpecialOffer_inmem.

Sales.SalesOrderHeader_inmem verfügt über drei Indizes, die aus Leistungsgründen und weil für die Arbeitsauslastung keine sortierten oder Bereichsscans erforderlich sind, alle HASH-Indizes sind.

• HASH-Index für (SalesOrderID): bucket_count hat einen Wert von 10 Millionen (und wird auf 16 Millionen aufgerundet), da die erwartete Anzahl von Verkaufsaufträgen 10 Millionen beträgt.

• HASH-Index für (SalesPersonID): bucket_count beträgt 1 Million. Dem bereitgestellten Dataset sind nur eine geringe Anzahl von Vertriebsmitarbeitern zugeordnet, sodass es zukünftig anwachsen kann. Außerdem tritt bei Punktsuchen keine Leistungsbeeinträchtigung auf, falls eine zu hohe Bucketanzahl ausgewählt wird.

• HASH-Index für (CustomerID): bucket_count beträgt 1 Million. Dem bereitgestellten Dataset ist nur eine geringe Anzahl von Kunden zugeordnet, sodass es zukünftig anwachsen kann.

Sales.SalesOrderDetail_inmem verfügt über drei Indizes, die aus Leistungsgründen und weil für die Arbeitsauslastung keine sortierten oder Bereichsscans erforderlich sind, alle HASH-Indizes sind.

• HASH-Index für (SalesOrderID, SalesOrderDetailID): Dies ist der Primärschlüsselindex. Obwohl für (SalesOrderID, SalesOrderDetailID) nur selten Suchen ausgeführt werden, lassen sich Zeileneinfügungen beschleunigen, indem ein HASH-Index für den Schlüssel verwendet wird. bucket_count hat einen Wert von 50 Millionen (und wird auf 67 Millionen aufgerundet): Die erwartete Anzahl von Verkaufsaufträgen beträgt 10 Millionen mit durchschnittlich fünf Einzelposten pro Auftrag.

• HASH-Index für (SalesOrderID): Es werden häufig Suchen nach Verkaufsaufträgen ausgeführt, und Sie möchten alle Einzelposten ermitteln, die sich auf einen einzelnen Auftrag beziehen. bucket_count hat einen Wert von 10 Millionen (und wird auf 16 Millionen aufgerundet), da die erwartete Anzahl von Verkaufsaufträgen 10 Millionen beträgt.

• HASH-Index für (ProductID): bucket_count beträgt 1 Million. Dem bereitgestellten Dataset ist nur eine geringe Anzahl von Produkten zugeordnet, sodass es zukünftig anwachsen kann.

Production.Product_inmem verfügt über drei Indizes.

• HASH-Index für (ProductID): Da Suchen nach ProductID ein wesentlicher Bestandteil der exemplarischen Arbeitsauslastung sind, wird hier ein HASH-Index verwendet.

• NONCLUSTERED-Index für (Name): ermöglicht sortierte Scans für Produktnamen.

• NONCLUSTERED-Index für (ProductNumber): ermöglicht sortierte Scans für Produktnummern.

Sales.SpecialOffer_inmem verfügt über einen HASH-Index für (SpecialOfferID): Punktsuchen nach Sonderangeboten sind ein wesentlicher Bestandteil der exemplarischen Arbeitsauslastung. bucket_count beträgt 1 Million und ist auf zukünftiges Wachstum ausgelegt.

Da in der exemplarischen Arbeitsauslastung nicht auf Sales.SpecialOfferProduct_inmem verwiesen wird, ist es nicht erforderlich, HASH-Indizes für die Tabelle zu verwenden, um die Arbeitsauslastung zu optimieren. Für (SpecialOfferID, ProductID) und (ProductID) werden NONCLUSTERED-Indizes verwendet.

Beachten Sie, dass einige der oben genannten Bucketanzahlen zu hoch angesetzt sind. Auf die Bucketanzahlen für die Indizes von SalesOrderHeader_inmem und SalesOrderDetail_inmem trifft dies jedoch nicht zu, da sie auf eine Anzahl von 10 Millionen Verkaufsaufträgen beschränkt sind. Auf diese Weise kann das Beispiel auch auf Systemen mit geringerer Arbeitsspeicherkapazität installiert werden. In diesen Fällen verursacht die exemplarische Arbeitsauslastung jedoch einen Fehler vom Typ "Nicht genügend Arbeitsspeicher". Wenn Sie einen Wert festlegen möchten, der 10 Millionen Verkaufsaufträge erheblich überschreitet, können Sie die Bucketanzahlen einfach entsprechend erhöhen.

Überlegungen zur Arbeitsspeichernutzung

Die Arbeitsspeichernutzung der Beispieldatenbank vor und nach der Ausführung der exemplarischen Arbeitsauslastung wird im Abschnitt Arbeitsspeichernutzung für speicheroptimierte Tabellenerörtert.

Gespeicherte Prozeduren, die durch das Beispiel hinzugefügt wurden

Die beiden wichtigsten gespeicherten Prozeduren zum Einfügen von Verkaufsaufträgen und Aktualisieren von Versanddetails lauten:

• Sales.usp_InsertSalesOrder_inmem

  • Fügt einen neuen Verkaufsauftrag in die Datenbank ein und gibt SalesOrderID für den Verkaufsauftrag aus. Als Eingabeparameter werden Details zur Auftragskopfzeile sowie die Einzelposten im Auftrag akzeptiert.

  • Ausgabeparameter:

    • @SalesOrderID int: SalesOrderID für den gerade eingefügten Verkaufsauftrag

  • Eingabeparameter (erforderlich):

    • @DueDate datetime2

    • @CustomerID int

    • @BillToAddressID [int]

    • @ShipToAddressID [int]

    • @ShipMethodID [int]

    • @SalesOrderDetails Sales.SalesOrderDetailType_inmem: Tabellenwertparameter, der die Einzelposten des Auftrags enthält

  • Eingabeparameter (optional):

    • @Status [tinyint]

    • @OnlineOrderFlag [bit]

    • @PurchaseOrderNumber [nvarchar] (25)

    • @AccountNumber [nvarchar] (15)

    • @SalesPersonID [int]

    • @TerritoryID [int]

    • @CreditCardID [int]

    • @CreditCardApprovalCode [varchar] (15)

    • @CurrencyRateID [int]

    • @Comment nvarchar(128)

• Sales.usp_UpdateSalesOrderShipInfo_inmem

  • Aktualisiert die Versandinformationen für einen bestimmten Verkaufsauftrag. Gleichzeitig werden auch die Versandinformationen für alle Einzelposten des Verkaufsauftrags aktualisiert.

  • Dies ist eine Wrapperprozedur für die systemintern kompilierte gespeicherte Prozedur Sales.usp_UpdateSalesOrderShipInfo_native. Sie verfügt über eine Wiederholungslogik zur Behandlung (unerwarteter) potenzieller Konflikte mit Transaktionen, die gleichzeitig ausgeführt werden und denselben Auftrag aktualisieren. Weitere Informationen zur Wiederholungslogik finden Sie in diesem Themain der Onlinedokumentation.

• Sales.usp_UpdateSalesOrderShipInfo_native

  • Dies ist die systemintern kompilierte gespeicherte Prozedur, durch die das Update der Versandinformationen tatsächlich verarbeitet wird. Sie sollte normalerweise von der gespeicherten Wrapperprozedur Sales.usp_UpdateSalesOrderShipInfo_inmem aufgerufen werden. Wenn der Client Fehler behandeln kann und eine Wiederholungslogik implementiert wurde, können Sie diese Prozedur direkt aufrufen, anstatt die gespeicherte Wrapperprozedur zu verwenden.

Die folgende gespeicherte Prozedur wird für die exemplarische Arbeitsauslastung verwendet.

• Demo.usp_DemoReset

  • Setzt die exemplarische Arbeitsauslastung zurück, indem für die Tabellen SalesOrderHeader und SalesOrderDetail ein erneutes Seeding ausgeführt wird, nachdem sie geleert wurden.

Mit den folgenden gespeicherten Prozeduren werden Daten in speicheroptimierten Tabellen eingefügt und daraus gelöscht, ohne die Domänenintegrität und referenzielle Integrität zu gefährden.

• Production.usp_InsertProduct_inmem

• Production.usp_DeleteProduct_inmem

• Sales.usp_InsertSpecialOffer_inmem

• Sales.usp_DeleteSpecialOffer_inmem

• Sales.usp_InsertSpecialOfferProduct_inmem

Zum Schluss werden Domänenintegrität und referenzielle Integrität mit der folgenden gespeicherten Prozedur überprüft.

1. dbo.usp_ValidateIntegrity

   • Optionaler Parameter: @object_id: ID des Objekts, dessen Integrität überprüft werden soll

   • Diese Prozedur ermittelt anhand der Tabellen dbo.DomainIntegrity, dbo.ReferentialIntegrity und dbo.UniqueIntegrity, welche Integritätsregeln überprüft werden müssen. Im Beispiel werden diese Tabellen auf der Grundlage der CHECK-, FOREIGN KEY- und UNIQUE-Einschränkungen der ursprünglichen Tabellen in der AdventureWorks-Datenbank aufgefüllt.

   • Die zum Ausführen der Integritätsprüfungen erforderliche T-SQL-Anweisung wird mithilfe der Hilfsprozeduren dbo.usp_GenerateCKCheck, dbo.usp_GenerateFKCheck und dbo.GenerateUQCheck generiert.

Leistungsmessungen anhand der exemplarischen Arbeitsauslastung

OSTRESS ist ein Befehlszeilentool, das vom Microsoft CSS SQL Server-Supportteam entwickelt wurde. Mit diesem Tool können Abfragen ausgeführt oder gespeicherte Prozeduren parallel aufgerufen werden. Sie können die Anzahl der Threads zur parallelen Ausführung einer bestimmten T-SQL-Anweisung konfigurieren und angeben, wie oft die Anweisung in diesem Thread ausgeführt werden soll. OSTRESS bündelt die Threads und führt die Anweisung in allen Threads gleichzeitig aus. Nachdem die Ausführung aller Threads beendet wurde, meldet OSTRESS die zur Beendigung sämtlicher Threads benötigte Dauer.

Installieren von OSTRESS

OSTRESS wird nicht eigenständig, sondern als Teil der RML-Hilfsprogramme installiert.

Installationsschritte:

1. Laden Sie das x64-Installationspaket für die RML-Hilfsprogramme von der folgenden Seite herunter, und führen Sie es aus: https://blogs.msdn.com/b/psssql/archive/2013/10/29/cumulative-update-2-to-the-rml-utilities-for-microsoft-sql-server-released.aspx

2. Falls Sie in einem Dialogfeld darauf hingewiesen werden, dass bestimmte Dateien gerade verwendet werden, klicken Sie auf „Weiter“.

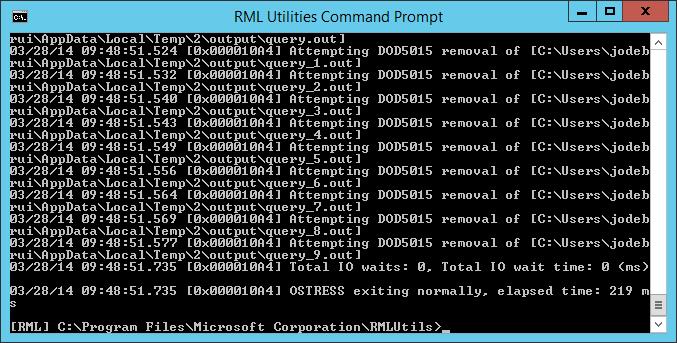

Ausführen von OSTRESS

OSTRESS wird an der Eingabeaufforderung ausgeführt. Am einfachsten lässt sich das Tool über die RML-Eingabeaufforderung ausführen, die mit den RML-Hilfsprogrammen installiert wird.

Führen Sie die folgenden Schritte aus, um die RML-Eingabeaufforderung zu öffnen:

Öffnen Sie in Windows Server 2012 [R2] sowie in Windows 8 und 8.1 das Startmenü, indem Sie die Windows-Taste drücken, und geben Sie „rml“ ein. Klicken Sie auf die in der Liste der Suchergebnisse angezeigte RML-Eingabeaufforderung (RML Cmd Prompt).

Vergewissern Sie sich, dass sich die Eingabeaufforderung im Installationsordner für die RML-Hilfsprogramme befindet. Beispiel:

Um die Befehlszeilenoptionen für OSTRESS anzuzeigen, führen Sie ostress.exe einfach ohne Angabe von Befehlszeilenoptionen aus. Im Folgenden die wichtigsten Optionen, die beim Ausführen von OSTRESS für dieses Beispiel angegeben werden:

• -S Name von MicrosoftSQL Server instance, mit dem eine Verbindung hergestellt werden soll

• -E: Verwendet die Windows-Authentifizierung für Verbindungen (Standard). Bei Verwendung der SQL Server-Authentifizierung können Sie mit den Optionen -U und -P den Benutzernamen bzw. das Kennwort angeben.

• -d: Der Name der Datenbank, in diesem Beispiel "AdventureWorks2014".

• -Q: Die auszuführende T-SQL-Anweisung.

• -n: Die Anzahl der Verbindungen, über die die einzelnen Eingabedateien/Abfragen verarbeitet werden.

• -r: Die Anzahl der Iterationen für jede Verbindung, über die die einzelnen Eingabedateien/Abfragen verarbeitet werden.

Exemplarische Arbeitsauslastung

Die wichtigste in der exemplarischen Arbeitsauslastung verwendete gespeicherte Prozedur ist Sales.usp_InsertSalesOrder_inmem/ondisk. Im folgenden Skript wird ein Tabellenwertparameter (Table-valued Parameter, TVP) mit Beispieldaten erstellt. Anschließend wird die Prozedur aufgerufen, um einen Verkaufsauftrag mit fünf Einzelpositionen einzufügen.

Das OSTRESS-Tool wird verwendet, um die Aufrufe der gespeicherten Prozedur parallel auszuführen und Clients zu simulieren, die zeitgleich Verkaufsaufträge einfügen.

Setzen Sie die exemplarische Arbeitsauslastung nach jedem Belastungstest zurück, indem Sie Demo.usp_DemoReset ausführen. Durch diese Prozedur werden die Zeilen in den speicheroptimierten Tabellen gelöscht, die datenträgerbasierten Tabellen abgeschnitten und ein Datenbankprüfpunkt ausgeführt.

Das folgende Skript wird gleichzeitig ausgeführt, um eine Arbeitsauslastung zur Auftragsabwicklung zu simulieren:

DECLARE
      @i int = 0,
      @od Sales.SalesOrderDetailType_inmem,
      @SalesOrderID int,
      @DueDate datetime2 = sysdatetime(),
      @CustomerID int = rand() * 8000,
      @BillToAddressID int = rand() * 10000,
      @ShipToAddressID int = rand() * 10000,
      @ShipMethodID int = (rand() * 5) + 1;

INSERT INTO @od
SELECT OrderQty, ProductID, SpecialOfferID
FROM Demo.DemoSalesOrderDetailSeed
WHERE OrderID= cast((rand()*106) + 1 as int);

WHILE (@i < 20)
BEGIN;
      EXEC Sales.usp_InsertSalesOrder_inmem @SalesOrderID OUTPUT, @DueDate, @CustomerID, @BillToAddressID, @ShipToAddressID, @ShipMethodID, @od;
      SET @i += 1
END


Mit diesem Skript wird jeder erstellte Beispielauftrag durch 20 in einer WHILE-Schleife ausgeführte gespeicherte Prozeduren 20 Mal eingefügt. Die Schleife wird verwendet, weil die Datenbank zum Erstellen des Beispielauftrags verwendet wird. In einer typischen Produktionsumgebung wird der einzufügende Verkaufsauftrag durch die Mid-Tier-Anwendung erstellt.

Durch das oben angegebene Skript werden Verkaufsaufträge in speicheroptimierte Tabellen eingefügt. Sie erhalten das Skript zum Einfügen von Verkaufsaufträgen in datenträgerbasierte Tabellen, indem Sie die beiden Suffixe „_inmem in _ondisk“ ändern.

Wir verwenden das OSTRESS-Tool, um die Skripts unter Verwendung mehrerer gleichzeitiger Verbindungen auszuführen. Dabei wird mit dem Parameter „-n“ gesteuert, wie viele Verbindungen verwendet werden, und mit dem Parameter „-r“, wie oft das Skript für jede Verbindung ausgeführt wird.

Testen der Arbeitsauslastung

Um festzustellen, ob die Arbeitsauslastung ordnungsgemäß funktioniert, führen wir einen Testdurchlauf mit 10 gleichzeitigen Verbindungen und fünf Iterationen aus, wodurch insgesamt 10 * 5 * 20 = 1000 Verkaufsaufträge eingefügt werden.

Beim nachfolgenden Befehl gehen wir davon aus, dass die Standardinstanz auf dem lokalen Computer verwendet wird. Wenn Sie eine benannte Instanz oder einen Remoteserver verwenden, ändern Sie den Servernamen mit dem Parameter -S entsprechend.

Verwenden Sie den folgenden Befehl in der RML-Eingabeaufforderung, um 1.000 Verkaufsaufträge in speicheroptimierte Tabellen einzufügen:

Klicken Sie auf die Schaltfläche zum Kopieren, um den Befehl zu kopieren, und fügen Sie ihn in die Eingabeaufforderung der RML-Hilfsprogramme ein.

ostress.exe -n10 -r5 -S. -E -dAdventureWorks2014 -q -Q"DECLARE @i int = 0, @od Sales.SalesOrderDetailType_inmem, @SalesOrderID int, @DueDate datetime2 = sysdatetime(), @CustomerID int = rand() * 8000, @BillToAddressID int = rand() * 10000, @ShipToAddressID int = rand() * 10000, @ShipMethodID int = (rand() * 5) + 1; INSERT INTO @od SELECT OrderQty, ProductID, SpecialOfferID FROM Demo.DemoSalesOrderDetailSeed WHERE OrderID= cast((rand()*106) + 1 as int); while (@i < 20) begin; EXEC Sales.usp_InsertSalesOrder_inmem @SalesOrderID OUTPUT, @DueDate, @CustomerID, @BillToAddressID, @ShipToAddressID, @ShipMethodID, @od; set @i += 1 end"

Wenn der Befehl erwartungsgemäß funktioniert, sollte das Befehlsfenster etwa wie folgt aussehen. Fehlermeldungen sind nicht zu erwarten.

Überprüfen Sie, ob die Arbeitsauslastung auch bei datenträgerbasierten Tabellen wie erwartet funktioniert, indem Sie den folgenden Befehl an der RML-Eingabeaufforderung ausführen:

Klicken Sie auf die Schaltfläche zum Kopieren, um den Befehl zu kopieren, und fügen Sie ihn in die Eingabeaufforderung der RML-Hilfsprogramme ein.

ostress.exe -n10 -r5 -S. -E -dAdventureWorks2014 -q -Q"DECLARE @i int = 0, @od Sales.SalesOrderDetailType_ondisk, @SalesOrderID int, @DueDate datetime2 = sysdatetime(), @CustomerID int = rand() * 8000, @BillToAddressID int = rand() * 10000, @ShipToAddressID int = rand() * 10000, @ShipMethodID int = (rand() * 5) + 1; INSERT INTO @od SELECT OrderQty, ProductID, SpecialOfferID FROM Demo.DemoSalesOrderDetailSeed WHERE OrderID= cast((rand()*106) + 1 as int); while (@i < 20) begin; EXEC Sales.usp_InsertSalesOrder_ondisk @SalesOrderID OUTPUT, @DueDate, @CustomerID, @BillToAddressID, @ShipToAddressID, @ShipMethodID, @od; set @i += 1 end"

Ausführen der Arbeitsauslastung

Um das Verhalten in einem größeren Szenario zu testen, fügen wir unter Verwendung von 100 Verbindungen 10 Millionen Verkaufsaufträge ein. Bei einem einfach ausgestatteten Server (z. B. mit 8 physischen und 16 logischen Kernen) und SSD-Basisspeicher für das Protokoll liefert der Test zufriedenstellende Ergebnisse. Falls der Test mit Ihrer Hardware nicht gut abschneidet, sollten Sie sich im Abschnitt Problembehandlung bei langsamer Testausführung informieren. Wenn Sie das Belastungsniveau für diesen Test verringern möchten, reduzieren Sie die Anzahl der Verbindungen, indem Sie den Parameter „-n“ ändern. Um die Anzahl der Verbindungen z. B. auf 40 zu verringern, ändern Sie den Parameter „-n100“ in „-n40“.

Als Leistungskennzahl für die Arbeitsauslastung wird die Zeitspanne verwendet, die von ostress.exe nach Ausführung der Arbeitsauslastung gemeldet wird.

Speicheroptimierte Tabellen

Zuerst führen wir die Arbeitsauslastung für speicheroptimierte Tabellen aus. Mit dem folgenden Befehl werden 100 Threads geöffnet, die jeweils für 5.000 Iterationen ausgeführt werden. Pro Iteration werden 20 Verkaufsaufträge in getrennten Transaktionen eingefügt. Die 20 Einfügungen pro Iteration sind darauf zurückzuführen, dass die einzufügenden Daten unter Verwendung der Datenbank generiert werden. Daraus ergeben sich insgesamt 20 * 5.000 * 100 = 10.000.000 eingefügte Verkaufsaufträge.

Öffnen Sie die RML-Eingabeaufforderung, und führen Sie folgenden Befehl aus:

Klicken Sie auf die Schaltfläche zum Kopieren, um den Befehl zu kopieren, und fügen Sie ihn in die Eingabeaufforderung der RML-Hilfsprogramme ein.

ostress.exe -n100 -r5000 -S. -E -dAdventureWorks2014 -q -Q"DECLARE @i int = 0, @od Sales.SalesOrderDetailType_inmem, @SalesOrderID int, @DueDate datetime2 = sysdatetime(), @CustomerID int = rand() * 8000, @BillToAddressID int = rand() * 10000, @ShipToAddressID int = rand() * 10000, @ShipMethodID int = (rand() * 5) + 1; INSERT INTO @od SELECT OrderQty, ProductID, SpecialOfferID FROM Demo.DemoSalesOrderDetailSeed WHERE OrderID= cast((rand()*106) + 1 as int); while (@i < 20) begin; EXEC Sales.usp_InsertSalesOrder_inmem @SalesOrderID OUTPUT, @DueDate, @CustomerID, @BillToAddressID, @ShipToAddressID, @ShipMethodID, @od; set @i += 1 end"

Auf einem Testserver mit insgesamt 8 physischen (16 logischen) Kernen betrug die Dauer zwei Minuten und fünf Sekunden. Auf einem zweiten Testserver mit 24 physischen (48 logischen) Kernen dauerte der Vorgang eine Minute und 0 (null) Sekunden.

Beobachten Sie bei der Ausführung der Arbeitsauslastung die CPU-Auslastung, beispielsweise mit dem Task-Manager. Sie werden feststellen, dass die CPU-Auslastung bei fast 100 % liegt. Andernfalls verursachen E/A-Protokollvorgänge einen Engpass. Weitere Informationen finden Sie auch unter Problembehandlung bei langsamer Testausführung.

Datenträgerbasierte Tabellen

Mit dem folgenden Befehl wird die Arbeitsauslastung für datenträgerbasierte Tabellen ausgeführt. Beachten Sie, dass die Ausführung dieser Arbeitsauslastung einige Zeit dauern kann, was hauptsächlich auf Latchkonflikte im System zurückzuführen ist. Dieses Problem tritt bei speicheroptimierten Tabellen nicht auf, da sie ohne Latches auskommen.

Öffnen Sie die RML-Eingabeaufforderung, und führen Sie folgenden Befehl aus:

Klicken Sie auf die Schaltfläche zum Kopieren, um den Befehl zu kopieren, und fügen Sie ihn in die Eingabeaufforderung der RML-Hilfsprogramme ein.

ostress.exe -n100 -r5000 -S. -E -dAdventureWorks2014 -q -Q"DECLARE @i int = 0, @od Sales.SalesOrderDetailType_ondisk, @SalesOrderID int, @DueDate datetime2 = sysdatetime(), @CustomerID int = rand() * 8000, @BillToAddressID int = rand() * 10000, @ShipToAddressID int = rand() * 10000, @ShipMethodID int = (rand() * 5) + 1; INSERT INTO @od SELECT OrderQty, ProductID, SpecialOfferID FROM Demo.DemoSalesOrderDetailSeed WHERE OrderID= cast((rand()*106) + 1 as int); while (@i < 20) begin; EXEC Sales.usp_InsertSalesOrder_ondisk @SalesOrderID OUTPUT, @DueDate, @CustomerID, @BillToAddressID, @ShipToAddressID, @ShipMethodID, @od; set @i += 1 end"

Auf einem Testserver mit insgesamt 8 physischen (16 logischen) Kernen betrugt die Dauer 41 Minuten und 25 Sekunden. Auf einem zweiten Testserver mit 24 physischen (48 logischen) Kernen dauerte der Vorgang 52 Minuten und 16 Sekunden.

Der Hauptunterschied zwischen der Leistung speicheroptimierter und datenträgerbasierter Tabellen in diesem Test besteht darin, dass die CPU bei Verwendung datenträgerbasierter Tabellen von SQL Server nicht voll ausgenutzt werden kann. Die Ursache sind Latchkonflikte: Wenn gleichzeitige Transaktionen versuchen, Daten in dieselbe Datenseite zu schreiben, wird mithilfe von Latches sichergestellt, dass jeweils nur eine Transaktion Schreibzugriff auf eine Seite hat. Die In-Memory-OLTP-Engine verwendet keine Latches, und Datenzeilen sind nicht seitenweise angeordnet. Da sich Einfügungen gleichzeitiger Transaktionen nicht gegenseitig blockieren, kann die CPU-Leistung von SQL Server voll ausgeschöpft werden.

Sie können die CPU-Auslastung bei der Ausführung der Arbeitsauslastung beispielsweise mit dem Task-Manager beobachten. Sie werden feststellen, dass die CPU-Auslastung bei Verwendung datenträgerbasierter Tabellen weit von 100 % entfernt ist. In einer Testkonfiguration mit 16 logischen Prozessoren würde sich die Auslastung um 24 % bewegen.

Optional können Sie den Leistungsindikator „\SQL Server:Latches\Latchwartevorgänge/Sekunde“ im Systemmonitor verwenden, um die Anzahl der Latchwartevorgänge pro Sekunde anzuzeigen.

Zurücksetzen der exemplarischen Arbeitsauslastung

Um die exemplarische Arbeitsauslastung zurückzusetzen, öffnen Sie die RML-Eingabeaufforderung und führen folgenden Befehl aus:

ostress.exe -S. -E -dAdventureWorks2014 -Q"EXEC Demo.usp_DemoReset"

Abhängig von der Hardware kann die Ausführung einige Minuten dauern.

Es wird empfohlen, die Arbeitsauslastung nach jedem Durchgang zurückzusetzen. Da bei dieser Arbeitsauslastung nur Einfügungen stattfinden, wird bei jedem Durchgang mehr Arbeitsspeicher belegt. Durch das Zurücksetzen wird verhindert, dass der Arbeitsspeicher knapp wird. Der Abschnitt Arbeitsspeichernutzung nach dem Ausführen der Arbeitsauslastungenthält Informationen darüber, wie viel Arbeitsspeicher nach einer Ausführung belegt ist.

Problembehandlung bei langsamer Testausführung

Die Testergebnisse variieren normalerweise je nach Hardware und dem im Testlauf verwendeten Parallelitätsgrad. Wenn die Ergebnisse nicht wie erwartet ausfallen, sollten Sie folgende Punkte überprüfen:

• Anzahl gleichzeitiger Transaktionen: Wenn die Arbeitsauslastung in einem einzelnen Thread ausgeführt wird, liegt der Leistungsgewinn bei In-Memory OLTP wahrscheinlich unter dem zweifachen Wert. Latchkonflikte stellen nur bei einem hohen Parallelitätsgrad ein wirkliches Problem dar.

• SQL Server arbeitet mit einer geringen Anzahl von Kernen: Dies bedeutet, dass das System einen geringen Parallelitätsgrad aufweist, da nur so viele Transaktionen gleichzeitig ausgeführt werden können, wie Kerne für SQL verfügbar sind.

  • Symptom: Wenn die CPU-Auslastung beim Ausführen der Arbeitsauslastung für datenträgerbasierte Tabellen hoch ist, liegen normalerweise wenig Konflikte vor, was auf eine fehlende Parallelität hinweist.

• Geschwindigkeit des Protokolllaufwerks: Wenn das Protokolllaufwerk für den Transaktionsdurchsatz im System zu langsam ist, verursacht die Arbeitsauslastung bei E/A-Protokollvorgängen einen Engpass. Obwohl die Protokollierung mit In-Memory OLTP effizienter ist, wenn E/A-Protokollvorgänge einen Engpass verursachen, ist der potenzielle Leistungsgewinn begrenzt.

  • Symptom: Wenn die CPU-Auslastung beim Ausführen der Arbeitsauslastung für speicheroptimierte Tabellen nicht nahe 100 % liegt oder unregelmäßige Spitzen aufweist, kann ein Engpass bei E/A-Protokollvorgängen vorliegen. Sie können die Ursache im Ressourcenmonitor anhand der Warteschlangenlänge für das Protokolllaufwerk ermitteln.

Arbeitsspeicher- und Datenträgernutzung im Beispiel

Im Folgenden wird beschrieben, wie viel Arbeitsspeicher und Datenträgerspeicher für die Beispieldatenbank benötigt wird. Außerdem sind die Ergebnisse aufgeführt, die auf einem Testserver mit 16 logischen Kernen ermittelt wurden.

Arbeitsspeichernutzung für speicheroptimierte Tabellen

Gesamtnutzung der Datenbank

Mithilfe der folgenden Abfrage kann die gesamte Arbeitsspeichernutzung für In-Memory OLTP im System ermittelt werden.

SELECT type
   , name
, pages_kb/1024 AS pages_MB
FROM sys.dm_os_memory_clerks WHERE type LIKE '%xtp%'

Momentaufnahme direkt nach der Erstellung der Datenbank:

type	name	pages_MB
MEMORYCLERK_XTP	Standard	94
MEMORYCLERK_XTP	DB_ID_5	877
MEMORYCLERK_XTP	Standard	0
MEMORYCLERK_XTP	Standard	0

Die standardmäßigen Arbeitsspeicherclerks basieren auf systemweiten Strukturen und sind relativ klein. Der Arbeitsspeicherclerk für die Benutzerdatenbank, d. h. die Datenbank mit der ID 5, umfasst etwa 900 MB.

Arbeitsspeichernutzung pro Tabelle

Mithilfe der folgenden Abfrage kann ein Drilldown ausgeführt werden, um die Arbeitsspeichernutzung der einzelnen Tabellen und ihrer Indizes zu ermitteln:

SELECT object_name(t.object_id) AS [Table Name]
     , memory_allocated_for_table_kb
 , memory_allocated_for_indexes_kb
FROM sys.dm_db_xtp_table_memory_stats dms JOIN sys.tables t
ON dms.object_id=t.object_id
WHERE t.type='U'

Im Folgenden die Ergebnisse, die diese Abfrage bei einer Neuinstallation des Beispiels zurückgibt:

Tabellenname	memory_allocated_for_table_kb	memory_allocated_for_indexes_kb
SpecialOfferProduct_inmem	64	3840
DemoSalesOrderHeaderSeed	1984	5504
SalesOrderDetail_inmem	15316	663552
DemoSalesOrderDetailSeed	64	10432
SpecialOffer_inmem	3	8192
SalesOrderHeader_inmem	7168	147456
Product_inmem	124	12352

Sie erkennen, dass die Tabellen relativ klein sind: SalesOrderHeader_inmem umfasst ca. 7 MB und SalesOrderDetail_inmem ca. 15 MB.

Hier fällt auf, dass die den Indizes zugeordnete Arbeitsspeicherkapazität deutlich über der Kapazität der Tabellendaten liegt. Dies liegt daran, dass die Datengröße für die Hashindizes im Beispiel vorab auf einen höheren Wert festgelegt wurde. Da Hashindizes über eine feste Größe verfügen, wachsen sie nicht mit der Größe der Daten in der Tabelle mit.

Arbeitsspeichernutzung nach dem Ausführen der Arbeitsauslastung

Nach 10 Millionen eingefügten Verkaufsaufträgen stellt sich die Arbeitsspeichernutzung insgesamt wie folgt dar:

SELECT type
, name
, pages_kb/1024 AS pages_MB
FROM sys.dm_os_memory_clerks WHERE type LIKE '%xtp%'

type	name	pages_MB
MEMORYCLERK_XTP	Standard	146
MEMORYCLERK_XTP	DB_ID_5	7374
MEMORYCLERK_XTP	Standard	0
MEMORYCLERK_XTP	Standard	0

Sie sehen, dass SQL Server etwas weniger als 8 GB für die speicheroptimierten Tabellen und Indizes in der Beispieldatenbank belegt.

Nach einem Testlauf ergibt sich die folgende Arbeitsspeichernutzung nach Tabellen:

SELECT object_name(t.object_id) AS [Table Name]
     , memory_allocated_for_table_kb
 , memory_allocated_for_indexes_kb
FROM sys.dm_db_xtp_table_memory_stats dms JOIN sys.tables t
ON dms.object_id=t.object_id
WHERE t.type='U'

Tabellenname	memory_allocated_for_table_kb	memory_allocated_for_indexes_kb
SalesOrderDetail_inmem	5113761	663552
DemoSalesOrderDetailSeed	64	10368
SpecialOffer_inmem	2	8192
SalesOrderHeader_inmem	1575679	147456
Product_inmem	111	12032
SpecialOfferProduct_inmem	64	3712
DemoSalesOrderHeaderSeed	1984	5504

Es sind insgesamt etwa 6,5 GB Daten angegeben. Beachten Sie, dass die Größe der Indizes für die Tabellen SalesOrderHeader_inmem und SalesOrderDetail_inmem der Größe der Indizes vor dem Einfügen der Verkaufsaufträge entspricht. Die Indexgröße hat sich nicht geändert, weil beide Tabellen Hashindizes verwenden, die wiederum statisch sind.

Nach dem Zurücksetzen der exemplarischen Arbeitauslastung

Die gespeicherte Prozedur Demo.usp_DemoReset kann verwendet werden, um die exemplarische Arbeitsauslastung zurückzusetzen. Durch sie werden die Daten in den Tabellen SalesOrderHeader_inmem und SalesOrderDetail_inmem gelöscht und mit neuen Ausgangsdaten aus den urspünglichen Tabellen SalesOrderHeader und SalesOrderDetail aufgefüllt.

Obwohl die Zeilen in den Tabellen gelöscht wurden, bedeutet dies nicht, dass der Arbeitsspeicher sofort freigegeben wird. SQL Server gibt den Arbeitsspeicher, der von den aus speicheroptimierten Tabellen gelöschten Zeilen belegt wurde, nach Bedarf im Hintergrund frei. Wenn im System keine Transaktionen ausgeführt werden, werden Sie feststellen, dass der von den gelöschten Zeilen belegte Arbeitsspeicher unmittelbar nach dem Zurücksetzen der exemplarischen Arbeitsauslastung noch nicht freigegeben wurde:

SELECT type
, name
, pages_kb/1024 AS pages_MB
FROM sys.dm_os_memory_clerks WHERE type LIKE '%xtp%'

type	name	pages_MB
MEMORYCLERK_XTP	Standard	2261
MEMORYCLERK_XTP	DB_ID_5	7396
MEMORYCLERK_XTP	Standard	0
MEMORYCLERK_XTP	Standard	0

Erwartetes Verhalten: Der Arbeitsspeicher wird beim Ausführen der Transaktionsarbeitsauslastung freigegeben.

Wenn Sie die exemplarische Arbeitsauslastung ein zweites Mal ausführen, werden Sie anfänglich einen Rückgang der Arbeitsspeichernutzung feststellen, da die zuvor gelöschten Zeilen bereinigt werden. Gleichzeitig nimmt die Arbeitsspeichergröße wieder zu, bis die Arbeitsauslastung abgeschlossen wurde. Nachdem die exemplarische Arbeitsauslastung zurückgesetzt und 10 Millionen Zeilen eingefügt wurden, entspricht die Arbeitsspeichernutzung weitestgehend der Nutzung nach der ersten Ausführung. Beispiel:

SELECT type
, name
, pages_kb/1024 AS pages_MB
FROM sys.dm_os_memory_clerks WHERE type LIKE '%xtp%'

type	name	pages_MB
MEMORYCLERK_XTP	Standard	1863
MEMORYCLERK_XTP	DB_ID_5	7390
MEMORYCLERK_XTP	Standard	0
MEMORYCLERK_XTP	Standard	0

Datenträgernutzung für speicheroptimierte Tabellen

Mithilfe der folgenden Abfrage können Sie ermitteln, wie viel Gesamtspeicherplatz die Prüfpunktdateien einer Datenbank zu einem bestimmten Zeitpunkt auf dem Datenträger belegen:

SELECT SUM(df.size) * 8 / 1024 AS [On-disk size in MB]
FROM sys.filegroups f JOIN sys.database_files df
   ON f.data_space_id=df.data_space_id
WHERE f.type=N'FX'


Anfangszustand

Bei der Erstellung der Beispieldateigruppe und der speicheroptimierten Beispieltabellen werden eine Reihe von Prüfpunktdateien vorab erstellt, und das System beginnt, die Dateien mit Daten aufzufüllen. Wie viele Prüfpunktdateien vorab erstellt werden, hängt von der Anzahl der logischen Prozessoren im System ab. Da das Beispiel zunächst noch sehr klein ist, sind die vorab erstellten Dateien anfänglich überwiegend leer.

Im Folgenden wird die anfängliche Größe des Beispiels auf dem Datenträger angezeigt. Der verwendete Computer verfügt über 16 logische Prozessoren:

SELECT SUM(df.size) * 8 / 1024 AS [On-disk size in MB]
FROM sys.filegroups f JOIN sys.database_files df
   ON f.data_space_id=df.data_space_id
WHERE f.type=N'FX'

Größe auf dem Datenträger (MB)
2312

Wie Sie sehen, besteht eine große Diskrepanz zwischen der Größe der Prüfpunktdateien auf dem Datenträger (2,3 GB) und der tatsächlichen Datengröße, die näher bei 30 MB liegt.

Mithilfe der folgenden Abfrage können Sie untersuchen, worauf die Datenträgerbelegung zurückzuführen ist. Die Größe auf dem Datenträger, die von dieser Abfrage zurückgegeben wird, stellt bei Dateien mit Status 5 (REQUIRED FOR BACKUP/HA), 6 (IN TRANSITION TO TOMBSTONE) oder 7 (TOMBSTONE) einen Schätzwert dar.

SELECT state_desc
 , file_type_desc
 , COUNT(*) AS [count]
 , SUM(CASE
   WHEN state = 5 AND file_type=0 THEN 128*1024*1024
   WHEN state = 5 AND file_type=1 THEN 8*1024*1024
   WHEN state IN (6,7) THEN 68*1024*1024
   ELSE file_size_in_bytes
    END) / 1024 / 1024 AS [on-disk size MB]
FROM sys.dm_db_xtp_checkpoint_files
GROUP BY state, state_desc, file_type, file_type_desc
ORDER BY state, file_type

Im Anfangszustand erzielt das Beispiel Ergebnisse, die in etwa denen eines Servers mit 16 logischen Prozessoren entsprechen:

state_desc	file_type_desc	count	Größe auf dem Datenträger (MB)
PRECREATED	DATA	16	2048
PRECREATED	DELTA	16	128
UNDER CONSTRUCTION	DATA	1	128
UNDER CONSTRUCTION	DELTA	1	8

Wie Sie sehen, wird der meiste Speicherplatz durch vorab erstellte Daten- und Änderungsdateien belegt. SQL Server hat vorab ein Dateipaar (bestehend aus Daten- und Änderungsdatei) pro logischem Prozessor erstellt. Darüber hinaus wird für Datendateien vorab eine Größe von 128 MB und für Änderungsdateien eine Größe von 8 MB festgelegt. So können Daten effizienter in diese Dateien eingefügt werden.

Die tatsächlichen Daten der speicheroptimierten Tabellen sind in einer einzelnen Datendatei gespeichert.

Nach dem Ausführen der Arbeitsauslastung

Nach einem einzelnen Testlauf, bei dem 10 Millionen Verkaufsaufträge eingefügt wurden, wird in etwa folgender Gesamtspeicherplatz auf dem Datenträger belegt (Testserver mit 16 Kernen):

SELECT SUM(df.size) * 8 / 1024 AS [On-disk size in MB]
FROM sys.filegroups f JOIN sys.database_files df
   ON f.data_space_id=df.data_space_id
WHERE f.type=N'FX'

Größe auf dem Datenträger (MB)
8828

Die Größe auf dem Datenträger liegt nahe bei 9 GB. Dies entspricht weitestgehend der Größe der Daten im Arbeitsspeicher.

Im Folgenden sind die Größen der Prüfpunktdateien in den einzelnen Phasen aufgeschlüsselt:

SELECT state_desc
 , file_type_desc
 , COUNT(*) AS [count]
 , SUM(CASE
   WHEN state = 5 AND file_type=0 THEN 128*1024*1024
   WHEN state = 5 AND file_type=1 THEN 8*1024*1024
   WHEN state IN (6,7) THEN 68*1024*1024
   ELSE file_size_in_bytes
    END) / 1024 / 1024 AS [on-disk size MB]
FROM sys.dm_db_xtp_checkpoint_files
GROUP BY state, state_desc, file_type, file_type_desc
ORDER BY state, file_type

state_desc	file_type_desc	count	Größe auf dem Datenträger (MB)
PRECREATED	DATA	16	2048
PRECREATED	DELTA	16	128
UNDER CONSTRUCTION	DATA	1	128
UNDER CONSTRUCTION	DELTA	1	8

Es sind weiterhin 16 vorab erstellte Dateipaare verfügbar, die nach dem Schließen der Prüfpunkte sofort einsatzbereit sind.

Ein Paar wird gerade erstellt, das bis zum Schließen des aktuellen Prüfpunkts verwendet wird. Zusammen mit den aktiven Prüfpunktdateien ergeben 6,5 GB Daten im Arbeitsspeicher eine Datenträgernutzung von ca. 6,5 GB. Wie Sie wissen, werden Indizes nicht dauerhaft auf dem Datenträger gespeichert. Folglich ist die Gesamtgröße auf dem Datenträger in diesem Fall kleiner als die Datengröße im Arbeitsspeicher.

Nach dem Zurücksetzen der exemplarischen Arbeitauslastung

Nach dem Zurücksetzen der exemplarischen Arbeitsauslastung wird der Speicherplatz auf dem Datenträger nicht sofort freigegeben, wenn das System keine Transaktionen ausführt und keine Datenbank-Prüfpunkte vorhanden sind. Damit Prüfpunktdateien die verschiedenen Phasen durchlaufen und schließlich entfernt werden können, müssen eine Reihe von Prüfpunkten sowie Protokollkürzungen vorangegangen sein. Das ist erforderlich, um die Zusammenführung von Prüfpunktdateien sowie die Garbage Collection zu initiieren. Wenn das System Transaktionen ausführt (und Sie bei Verwendung des vollständigen Wiederherstellungsmodells regelmäßige Protokollsicherungen vornehmen), erfolgt dieser Schritt automatisch. Befindet sich das System wie im Beispielszenario jedoch im Leerlauf, wird dieser Schritt nicht ausgeführt.

Nach dem Zurücksetzen der exemplarischen Arbeitauslastung sehen Sie in etwa folgende Ergebnisse

SELECT SUM(df.size) * 8 / 1024 AS [On-disk size in MB]
FROM sys.filegroups f JOIN sys.database_files df
   ON f.data_space_id=df.data_space_id
WHERE f.type=N'FX'

Größe auf dem Datenträger (MB)
11839

Mit fast 12 GB liegen die Ergebnisse deutlich über den 9 GB vor dem Zurücksetzen der exemplarischen Arbeitsauslastung. Dies ist darauf zurückzuführen, dass die Zusammenführung einiger Prüfpunktdateien zwar bereits gestartet, einige der Zusammenführungsziele jedoch noch nicht installiert wurden. Darüber hinaus wurden einige der zusammengeführten Quelldateien noch nicht bereinigt, wie im Folgenden ersichtlich:

SELECT state_desc
 , file_type_desc
 , COUNT(*) AS [count]
 , SUM(CASE
   WHEN state = 5 AND file_type=0 THEN 128*1024*1024
   WHEN state = 5 AND file_type=1 THEN 8*1024*1024
   WHEN state IN (6,7) THEN 68*1024*1024
   ELSE file_size_in_bytes
    END) / 1024 / 1024 AS [on-disk size MB]
FROM sys.dm_db_xtp_checkpoint_files
GROUP BY state, state_desc, file_type, file_type_desc
ORDER BY state, file_type

state_desc	file_type_desc	count	Größe auf dem Datenträger (MB)
PRECREATED	DATA	16	2048
PRECREATED	DELTA	16	128
ACTIVE	DATA	38	5152
ACTIVE	DELTA	38	1331
MERGE TARGET	DATA	7	896
MERGE TARGET	DELTA	7	56
MERGED SOURCE	DATA	13	1772
MERGED SOURCE	DELTA	13	455

Sobald Transaktionsaktivitäten im System auftreten, werden Zusammenführungsziele installiert und zusammengeführte Quelldateien bereinigt.

Nachdem die exemplarische Arbeitsauslastung ein zweites Mal ausgeführt, zurückgesetzt und 10 Millionen Verkaufsaufträge eingefügt wurden, werden Sie feststellen, dass die während der ersten Ausführung der Arbeitsauslastung erstellten Dateien bereinigt wurden. Wenn Sie die vorangehende Abfrage bei aktiver Arbeitsauslastung mehrere Male ausführen, können Sie beobachten, wie die Prüfpunktdateien die verschiedenen Phasen durchlaufen.

Nachdem die Arbeitsauslastung zum zweiten Mal ausgeführt und 10 Millionen Verkaufsaufträge eingefügt wurden, ist die Datenträgernutzung ähnlich (wenn auch nicht identisch) mit der Nutzung nach der ersten Ausführung. Dies liegt an der Dynamik des Systems. Beispiel:

SELECT state_desc
 , file_type_desc
 , COUNT(*) AS [count]
 , SUM(CASE
   WHEN state = 5 AND file_type=0 THEN 128*1024*1024
   WHEN state = 5 AND file_type=1 THEN 8*1024*1024
   WHEN state IN (6,7) THEN 68*1024*1024
   ELSE file_size_in_bytes
    END) / 1024 / 1024 AS [on-disk size MB]
FROM sys.dm_db_xtp_checkpoint_files
GROUP BY state, state_desc, file_type, file_type_desc
ORDER BY state, file_type

state_desc	file_type_desc	count	Größe auf dem Datenträger (MB)
PRECREATED	DATA	16	2048
PRECREATED	DELTA	16	128
UNDER CONSTRUCTION	DATA	2	268
UNDER CONSTRUCTION	DELTA	2	16
ACTIVE	DATA	41	5608
ACTIVE	DELTA	41	328

In diesem Fall gibt es zwei Prüfpunktdateipaare mit dem Status „under construction“. Das legt die Vermutung nahe, dass aufgrund des hohen Parallelitätsgrads der Arbeitsauslastung mehrere Dateipaare in den Status „under construction“ versetzt wurden. Mehrere gleichzeitige Threads erforderten also zur selben Zeit ein neues Dateipaar, wodurch sich der Status eines Paares von „precreated“ in „under construction“ geändert hat.

Weitere Informationen

In-Memory OLTP (In-Memory Optimization)
