Unterstützung für Microsoft Dynamics CRM Topologien mit mehreren Servern

  • Artikel



Veröffentlicht: November 2016

Gilt für: Dynamics CRM 2015

Dieser Abschnitt enthält Beispiele für Topologien mit mehreren Servern.

In diesem Thema

Topologie mit fünf Servern

Active Directory mit Internetzugriff-Topologie mit mehreren Gesamtstrukturen und Domänen

Topologie mit fünf Servern

Bei Servern ist für kleine bis mittelgroße Benutzergruppen, in der Regel höchstens 25 Benutzer gleichzeitig mit Microsoft Dynamics 365. Das folgende Bespiel beschreibt eine mögliche Konfiguration, in der eine unterstützte Version von Windows Server ausgeführt wird, und die erforderlichen und optionalen Softwaretechnologien. Es umfasst auch einer vollständigen Serverbereitstellung von Microsoft Dynamics CRM Server, die für eine Bereitstellung mit Internetzugriff (IFD) konfiguriert ist. Eine vollständige Liste der unterstützten Versionen der erforderlichen und optionalen Technologien finden Sie unter Softwareanforderungen für Microsoft Dynamics CRM Server 2015.

Eine Bereitstellungstopologie mit fünf Servern kann aus der folgenden Konfiguration bestehen:

  • Server 1: Ausführung unter Microsoft Windows Server als funktionsfähiger Domänencontroller.

  • Server 2: Ausführung unter Windows Server als sekundärer Domänencontroller und Active Directory Federation Services (AD FS)-Server.

  • Server: 3 Ausführung unter Windows Server mit IIS und einem Active Directory Federation Services (AD FS)-Proxy.

  • Server: 4 Ausführung auf Windows Server mit einer Instanz von Microsoft SQL Server, die das Datenbankmodul, Microsoft SQL Server Reporting Services und Microsoft Dynamics CRM Reporting Extensions enthält.

  • Server: 5 Ausgeführt auf Windows Server, IIS und einer vollständigen Serverbereitstellung von Microsoft Dynamics CRM Server für Bereitstellung mit Internetzugriff (IFD).

  • CRMWebClient Tablet, CRMforOutlook, und Telefongeräte: Diese Computer und Geräte sind ausgeführte Anwendungen, die verfügbar sind, wenn die Verbindung über das Internet oder das LAN-basierte Netzwerk, beispielsweise Dynamics CRM für Outlook, Microsoft Dynamics CRM für Tablets und Microsoft Dynamics CRM für Telefone hergestellt wird.

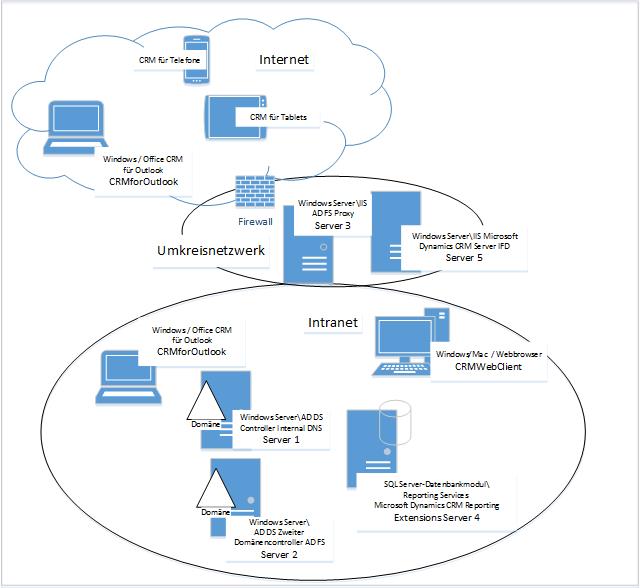

Diagramm zeigt Fünf-Server-Topologie in Dynamics CRM

Grundlegende Microsoft Dynamics 365-Fünf-Server-Topologie mit Internet-Zugriffsbeispiel

Active Directory mit Internetzugriff-Topologie mit mehreren Gesamtstrukturen und Domänen

Für eine sehr große Anzahl von Benutzern, die mehrere Domänen – und in einigen Fällen mehrere Gesamtstrukturen – umfassen, wird die folgende Konfiguration unterstützt. Das folgende Bespiel beschreibt eine mögliche Konfiguration, in der eine bestimmte Version von Windows Server ausgeführt wird, und die erforderliche Software, wie SQL Server und Microsoft SharePoint.

Im folgenden Text und Diagramm ist eine mögliche Bereitstellung dargestellt, bei der Benutzer über das Internet auf Microsoft Dynamics 365 zugreifen können. Hierzu wird ein Active Directory Federation Services (AD FS)-Verbund implementiert, der durch Front-End-Server-Rollen unterstützt wird, die von Benutzer- und Ressourcendomänen in einem Umkreisnetzwerkmodell (auch als DMZ (Demilitarized Zone) und überwachtes Subnetz bezeichnet) isoliert sind.

Eine vollständige Liste der unterstützten Versionen dieser Softwaretechnologien finden Sie unter Softwareanforderungen für Microsoft Dynamics CRM Server 2015.

Gesamtstruktur X: Domäne A: Umkreissubnetz

  • Virtueller Server mit Netzwerklastenausgleich (NLB), der aus folgenden zwei Knoten besteht:

    • Front-End-Server: Ausführung von Windows Server und Microsoft Dynamics CRM Server mit der Front-End-Server-Rolle.

    • Front-End-Server: Ein weiterer Windows Server-Server, auf dem Microsoft Dynamics CRM Server mit der Front-End-Server-Rolle ausgeführt wird.

    Hinweis

    Die Verwendung von Microsoft Dynamics CRM Server mit Netzwerklastenausgleich erfordert manuelle Konfiguration.

  • Active Directory Federation Services (AD FS)-Server: Ausführung von Windows Server als Sicherheitstokendienst der anspruchsbasierten Authentifizierung.

Gesamtstruktur X: Domäne A: Intranet

  • Virtueller Server mit Netzwerklastenausgleich (NLB), der aus folgenden zwei Knoten besteht:

    • Windows Server, Microsoft SQL Server Reporting Services und Microsoft Dynamics CRM Reporting Extensions für SQL Server Reporting Services (Server X).

    • Windows Server, Microsoft SQL Server Reporting Services und Microsoft Dynamics CRM Reporting Extensions für SQL Server Reporting Services (Server Y).

  • Virtueller Server mit Netzwerklastenausgleich (NLB), der aus folgenden Knoten besteht:

    • Front-End-Server und Bereitstellungsverwaltungsserver: Ausführung von Windows Server und Microsoft Dynamics CRM Server mit den Front-End-Server und Bereitstellungsverwaltungsserver-Rollen.

    • Front-End-Server und Bereitstellungsverwaltungsserver: Ein weiterer Windows Server, der Microsoft Dynamics CRM Server mit den Front-End-Server und Bereitstellungsverwaltungsserver-Rollen ausführt.

    Hinweis

    Die Verwendung von Microsoft Dynamics CRM Server mit Netzwerklastenausgleich erfordert manuelle Konfiguration.

  • Microsoft SQL Server-Failovercluster, der über die folgenden zwei Knoten ausgeführt wird:

    • Windows Server, SQL Server-Datenbankmodul (Server X).

    • Windows Server, SQL Server-Datenbankmodul (Server Y).

    Hinweis

    Die Verwendung von Microsoft Dynamics CRM Server mit SQL Server-Failovercluster erfordert manuelle Konfiguration.Weitere Informationen:Einrichten der Konfigurations- und Organisationsdatenbanken für AlwaysOn-Failover für SQL Server 2012

  • Windows Server, auf dem die Asynchroner Dienst-Serverrolle ausgeführt wird.

  • Windows Server, auf dem die Sandkasten-Verarbeitungsdienst-Serverrolle ausgeführt wird.

  • Windows Server, der die Rolle Active Directory Federation Services (AD FS)Windows Server ausführt.

  • Windows Server, auf dem Microsoft SharePoint ausgeführt wird (erforderlich für Dokumentverwaltung).

Gesamtstruktur Y: Domäne B: Intranet

  • Exchange Server-Failovercluster, der aus den folgenden zwei Knoten besteht:

    • Windows Server, auf dem Exchange Server (Server X).

    • Windows Server, auf dem Exchange Server (Server Y).

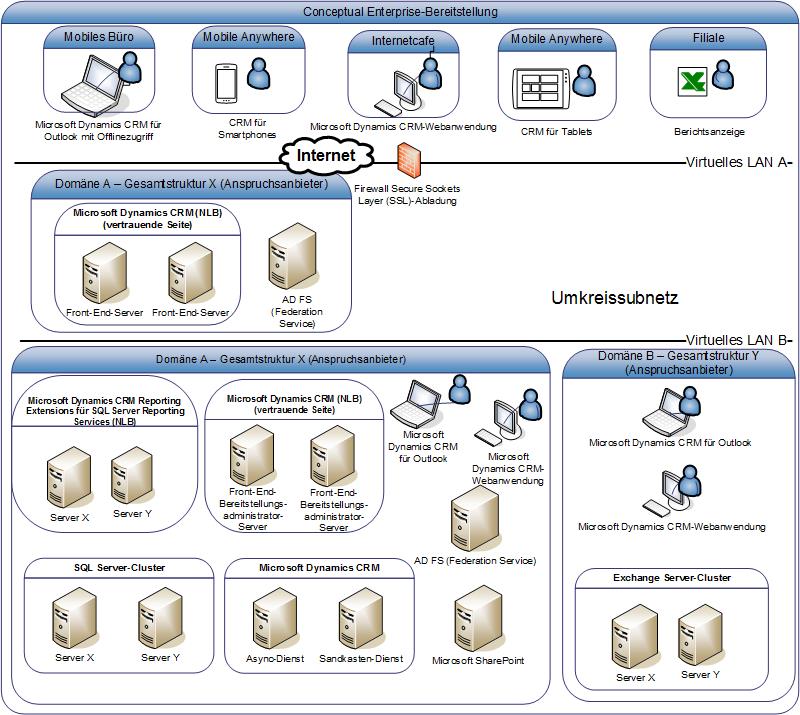

Diagramm der konzeptionellen Unternehmensbereitstellung in CRM

Beispiel für Topologie mit mehreren Gesamtstrukturen mit Internetzugriff auf Microsoft Dynamics 365
