plotly_gauge_fl()
Gilt für: ✅Microsoft Fabric✅Azure Data Explorer✅Azure Monitor✅Microsoft Sentinel
Die Funktion plotly_gauge_fl() ist eine benutzerdefinierte Funktion (UDF), mit der Sie eine Zeichnungsvorlage anpassen können, um ein Messdiagramm zu erstellen.
Die Funktion akzeptiert einige Parameter zum Anpassen des Messdiagramms und gibt eine einzelne Zelltabelle zurück, die JSON-Zeichnung enthält. Optional können Sie die Daten in einer Azure Data Explorer-Dashboardkachel rendern. Weitere Informationen finden Sie unter Plotly (Vorschau).
Die Funktion akzeptiert einige Parameter zum Anpassen des Messdiagramms und gibt eine einzelne Zelltabelle zurück, die JSON-Zeichnung enthält. Optional können Sie die Daten in einer Echtzeit-Dashboardkachel rendern. Weitere Informationen finden Sie unter Plotly (Vorschau).
Voraussetzungen
Extrahieren Sie die erforderliche "Gauge"-Vorlage aus der öffentlich verfügbaren PlotlyTemplate Tabelle. Kopieren Sie diese Tabelle aus der Beispieldatenbank in Ihre Datenbank, indem Sie den folgenden KQL-Befehl aus der Zieldatenbank ausführen:
.set PlotlyTemplate <| cluster('help.kusto.windows.net').database('Samples').PlotlyTemplate
Syntax
T | invoke plotly_gauge_fl(wert, max_range, Modus, chart_title , font_color ,bar_color bar_bg_color,, tick_color tick_width, )
Erfahren Sie mehr über Syntaxkonventionen.
Parameter
| Name | Type | Erforderlich | Beschreibung |
|---|---|---|---|
| value | real |
✔️ | Die anzuzeigende Zahl. |
| max_range | range |
Der maximale Bereich des Messgeräts. | |
| mode | string |
Gibt an, wie der Wert im Diagramm angezeigt wird. Der Standardwert ist "gauge+number". | |
| chart_title | string |
Der Diagrammtitel. Der Standardwert ist ein leerer Titel. | |
| font_color | string |
Die Schriftfarbe des Diagramms. Der Standardwert ist "schwarz". | |
| bar_color | string |
Die gefüllte Balkenfarbe des Balkens. Der Standardwert ist "grün". | |
| bar_bg_color | string |
Die Nicht gefüllte Balkenfarbe des Balkens. Der Standardwert ist "hellgrün". | |
| tick_color | string |
Die Teilstrichfarbe des Messgeräts. Der Standardwert ist "darkblue". | |
| tick_width | int |
Die Teilstrichbreite des Messgeräts. Der Standardwert ist 1. |
Zeichnungsmesserdiagramme unterstützen viele Parameter. Diese Funktion macht jedoch nur die oben genannten verfügbar. Weitere Informationen finden Sie unter Referenz zu Indikatorablaufverfolgungen.
Funktionsdefinition
Sie können die Funktion definieren, indem Sie den Code entweder als abfragedefinierte Funktion einbetten oder wie folgt als gespeicherte Funktion in Ihrer Datenbank erstellen:
Definieren Sie die Funktion mithilfe der folgenden Let-Anweisung. Es sind keine Berechtigungen erforderlich.
Wichtig
Eine Let-Anweisung kann nicht alleine ausgeführt werden. Auf sie muss eine tabellarische Ausdrucksanweisung folgen. Informationen zum Ausführen eines funktionierenden Beispiels plotly_gauge_fl()finden Sie unter Beispiel.
let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
print plotly = gauge_chart
| extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
| extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
| extend plotly=replace_string(plotly, '$MODE$', mode)
| extend plotly=replace_string(plotly, '$TITLE$', chart_title)
| extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
| extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
| extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
| extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
| extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
| project plotly
};
// Write your query to use your function here.
Beispiel
Im folgenden Beispiel wird der Aufrufoperator verwendet, um die Funktion auszuführen.
Um eine abfragedefinierte Funktion zu verwenden, rufen Sie sie nach der definition der eingebetteten Funktion auf.
let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
print plotly = gauge_chart
| extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
| extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
| extend plotly=replace_string(plotly, '$MODE$', mode)
| extend plotly=replace_string(plotly, '$TITLE$', chart_title)
| extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
| extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
| extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
| extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
| extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
| project plotly
};
plotly_gauge_fl(value=180, chart_title='Speed', font_color='purple', tick_width=5)
| render plotly

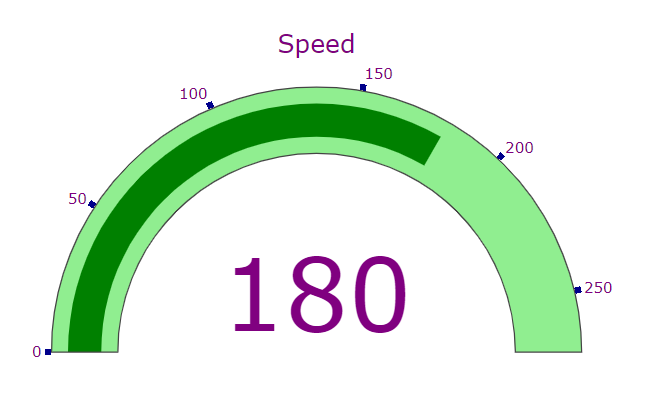

Output
Die Ausgabe ist eine plotly JSON-Zeichenfolge, die in einer Azure Data Explorer-Dashboardkachel gerendert werden kann. Weitere Informationen zum Erstellen von Dashboardkacheln finden Sie unter Visualisieren von Daten mit Azure Data Explorer-Dashboards.
Die Ausgabe ist eine Plotly JSON-Zeichenfolge, die in einer Echtzeit-Dashboardkachel gerendert werden kann. Weitere Informationen zum Erstellen von Dashboardkacheln finden Sie unter Echtzeit-Dashboards.
