Grundlegendes zu Peer-zu-Peer-Netzwerken
Geräte in peerorientierten SNA-Netzwerken nehmen an Advanced-Peer-to-Peer Networking (APPN) teil. Jedes Gerät, das als physische Einheit vom Typ 2.1 (PU 2.1) bezeichnet wird, verarbeitet alle Netzwerkroutingfunktionen sowie normale Computingaktivitäten und Anwendungen.
Logische LU 6.2-Einheiten sind PU 2.1-Geräten zugeordnet. Geräte in einem APPN-Netzwerk werden als LU 6.2-Entitäten (auch als APPC LU bezeichnet) angezeigt. Auf diesen Geräten ausgeführte Programme werden als Transaktionsprogramme (TPs) bezeichnet.

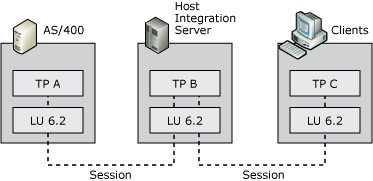

Diagramm des peerorientierten SNA-Netzwerks
APPC ermöglicht TPs auf verschiedenen APPN-Systemen, über ein APPN-Netzwerk direkt miteinander zu kommunizieren. In APPN-Netzwerken bietet Host Integration Server Unterstützung für das APPC-Protokoll und emuliert einen PU 2.1-LEN-Knoten (Low Entry Networking).
In der IBM i-Umgebung wird APPC für eine Vielzahl von Anwendungen verwendet, einschließlich:
5250-Zugriff
TN5250-Zugriff
Dateiübertragung
TPs verwenden LU 6.2-Namen für den Zugriff auf andere Systeme und andere Transaktionsprogramme, wie in der folgenden Abbildung dargestellt. Mit Host Integration Server kann ein Transaktionsprogramm wie ein 5250-Terminalemulator auch einen APPC LU-Alias verwenden, um auf ein anderes TP zuzugreifen. In diesem Fall wird der LU-Alias einem LU-Namen zugeordnet, der tatsächlich für den Zugriff auf das TP des anderen Systems verwendet wird.

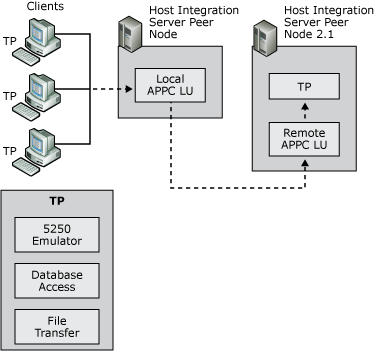

Diagramm der Transaktionsprogramme in APPCAPPC verwendet LU-Paare, um die gleichzeitige bidirektionale Kommunikation zwischen Transaktionsprogrammen zu erleichtern. Um dies zu erreichen, werden auf jedem Gerät im APPN-Netzwerk eine lokale LU und eine Remote-LU definiert.
Die Wahrnehmung von lokalen und Remote-LUs hängt vom System ab, das Sie konfigurieren. Beim Konfigurieren von Host Integration Server entspricht die lokale APPC LU dem Host Integration Server-Computer und die Remote-LU dem IBM i. Lokale LUs auf einem System kommunizieren mit Remote-LUs auf einem anderen System. Wenn Sie die Konfiguration aus der Sicht von IBM i betrachten, ist der Host Integration Server-Computer das Remotesystem und IBM i das lokale System.

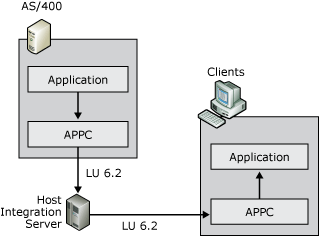

Diagramm der Konversationskomponenten in APPCWenn ein Netzwerk-TP für Client/Server, z. B. ein 5250-Terminalemulator, eine Konversation mit einem TP auf dem IBM i (Remotesystem) anfordert, handelt der Server (lokales System) im Namen der Clientanforderung und verhandelt eine LU 6.2 -LU 6.2-Sitzung mit IBM i. Die vom IBM i TP gesendeten oder empfangenen Daten werden vom Server verarbeitet und über das ausgewählte Client-/Serverprotokoll an den Client-TP gesendet. Dies wird in der obigen Abbildung veranschaulicht.
