Erstellen und Bereitstellen von A4SWIFT-Pipelines

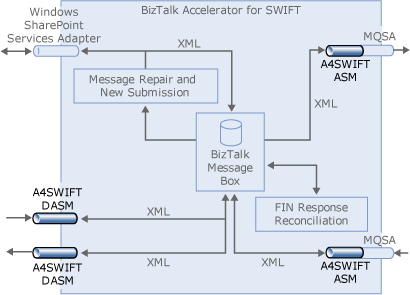

Führen Sie die folgenden Schritte aus, um SWIFT-Pipelines für die Nachrichtenreparatur und neue Übermittlung zu erstellen und bereitzustellen, wie in der folgenden Abbildung dargestellt.
Zusammenfassung
Stellen Sie die folgenden Schemas bereit:
Benutzerdefinierte Empfangspipeline mit dem SWIFT-Disassembler. Legen Sie die Eigenschaften BRE Validation und XML Validation auf True und die SWIFT Header Schema-Eigenschaft auf (None) fest.
Benutzerdefinierte Sendepipeline mit dem SWIFT-Assembler
So erstellen Sie ein Pipelineprojekt
Klicken Sie in Visual Studio auf Datei, zeigen Sie auf Neu, und klicken Sie dann auf Projekt.
Wählen Sie im Dialogfeld Neues Projekt im Bereich Projekttypen den Ordner BizTalk-Projekte aus.
Wählen Sie im Bereich Vorlagen die Option Leere BizTalk Server Projekt aus.
Geben Sie im Feld Name den gewünschten Namen für den Projektnamen ein.
Wählen Sie im Feld Projektmappe die Option Zu Projektmappe hinzufügen aus. Geben Sie im Feld Speicherort den Speicherort des Schemaprojekts ein, das Sie unter Bereitstellen A4SWIFT Schemas erstellt haben.
Klicken Sie auf OK , um das neue Projekt zu öffnen.
Visual Studio.NET fügt Projektmappen-Explorer ein neues Projekt hinzu und erstellt den Projektordner und die Dateien im angegebenen Ordner.Erstellen und Zuweisen einer starken Schlüsseldatei zum Projekt. Weitere Informationen finden Sie unter "So erstellen Sie ein SWIFT-Projekt mit starkem Namen" unter Bereitstellen A4SWIFT Schemas.
So fügen Sie eine benutzerdefinierte Empfangspipeline hinzu
Klicken Sie in Projektmappen-Explorer mit der rechten Maustaste auf Ihr Pipelineprojekt, zeigen Sie auf Hinzufügen, und klicken Sie dann auf Neues Element.
Klicken Sie im Dialogfeld Neues Element hinzufügen im Bereich Kategorien auf Pipelinedateien , und wählen Sie dann im Bereich Vorlagen die Option Pipeline empfangen aus.
Geben Sie im Feld Name einen Namen für die Pipeline ein.
Klicken Sie auf Hinzufügen, um die leere Pipeline in BizTalk Pipeline Designer zu öffnen.
Klicken Sie in Visual Studio auf Ansicht und dann auf Toolbox.
Ziehen Sie aus der BizTalk-Pipelinekomponenten-Toolbox den SWIFT-Disassembler in das Feld Hier ablegen unterhalb des Shapes Disassemble stage in BizTalk Pipeline Designer. Lassen Sie den SWIFT-Disassembler im bizTalk-Pipeline-Designer ausgewählt.
Überprüfen Sie unter Eigenschaften, ob die Eigenschaften BRE-Validierung und XML-Validierung auf True festgelegt sind.
Hinweis
Die SWIFT-Headerschema-Eigenschaft sollte auf (None) festgelegt werden.
Klicken Sie in Visual Studio auf Datei und dann auf Alle speichern.
So fügen Sie eine benutzerdefinierte Sendepipeline hinzu
Klicken Sie Projektmappen-Explorer mit der rechten Maustaste auf das Projekt SWIFTPipelines, zeigen Sie auf Hinzufügen, und klicken Sie dann auf Neues Element.
Vergewissern Sie sich im Dialogfeld Neues Element hinzufügen, dass Pipelinedateien im Bereich Kategorien ausgewählt ist, und wählen Sie dann im Bereich Vorlagen die Option Pipeline senden aus.
Geben Sie im Feld Name einen Namen für die Pipeline ein.
Klicken Sie auf Hinzufügen, um die leere Pipeline in BizTalk Pipeline Designer zu öffnen.
Hinweis
Eine leere Pipeline wird im bizTalk-Pipeline-Designer angezeigt. Visual Studio fügt die neue Pipeline Projektmappen-Explorer unter dem SWIFTPipelines-Projekt hinzu.
Klicken Sie in Visual Studio auf Ansicht und dann auf Toolbox.
Ziehen Sie in der BizTalk-Pipelinekomponenten-Toolboxswift Assembler in das Feld Hier ablegen unterhalb der Form "Assemble stage" in BizTalk Pipeline Designer.
Klicken Sie in Visual Studio auf Datei und dann auf Alle speichern.
Klicken Sie mit der rechten Maustaste auf das Pipelineprojekt, und klicken Sie dann auf Erstellen.
Hinweis
Während des Kompilierungsprozesses sollten keine Fehler angezeigt werden. Wenn Sie dies tun, überprüfen Sie die Fehlerquelle, korrigieren Sie ihn, und erstellen Sie dann das Projekt neu. Möglicherweise werden jedoch Warnungen angezeigt. Sie können die Bedingung korrigieren, die zu den Warnungen führt. Weitere Informationen finden Sie unter "Erstellen eines Pipelineprojekts kann zu Warnungen führen" in Verschiedene bekannte Probleme.
Klicken Sie mit der rechten Maustaste auf das Pipelineprojekt, und klicken Sie dann auf Bereitstellen.
