Azure ExpressRoute-Überwachungsdatenreferenz

  • Artikel

Dieser Artikel enthält alle Referenzinformationen zur Überwachung dieses Dienstes.

Ausführliche Informationen zu den Daten, die Sie für ExpressRoute sammeln können, und deren Verwendung finden Sie unter "Überwachen von Azure ExpressRoute ".

Metriken

In diesem Abschnitt werden alle automatisch erfassten Plattformmetriken für diesen Dienst aufgeführt. Diese Metriken sind auch Teil der globalen Liste aller in Azure Monitor unterstützten Plattformmetriken.

Informationen zur Aufbewahrung von Metriken finden Sie unter Überblick über Metriken in Azure Monitor.

Hinweis

Die Verwendung von GlobalGlobalReachBitsInPerSecond und GlobalGlobalReachBitsOutPerSecond sind nur sichtbar, wenn mindestens eine globale Reach-Verbindung hergestellt wird.

Unterstützte Metriken für Microsoft.Network/expressRouteCircuits

In der folgenden Tabelle sind die Metriken aufgeführt, die für den Ressourcentyp "Microsoft.Network/expressRouteCircuits" verfügbar sind.

  • Möglicherweise sind nicht alle Spalten in jeder Tabelle vorhanden.
  • Einige Spalten können über den Anzeigebereich der Seite hinausgehen. Wählen Sie Tabelle erweitern aus, um alle verfügbaren Spalten anzuzeigen.

Tabellenüberschriften

  • Kategorie – Die Metrikgruppe oder -klassifizierung.
  • Metrik – Der Anzeigename der Metrik, wie er im Azure-Portal angezeigt wird.
  • Name in REST-API: Der Metrikname im REST-API
  • Einheit – Abrechnungseinheit.
  • Aggregation – Der Standard-Aggregationstyp. Gültige Werte: Mittelwert (Avg), Minimum (Min), Maximum (Max), Gesamt (Sum), Anzahl
  • Dimensionen - Für die Metrik verfügbare Dimensionen.
  • Aggregationsintervall - Intervalle, in denen die Metrik gesampelt wird. PT1M bedeutet zum Beispiel, dass die Metrik jede Minute abgerufen wird, PT30M alle 30 Minuten, PT1H jede Stunde usw.
  • DS-Export – Gibt an, ob die Metrik über Diagnose-Einstellungen in Azure Monitor-Protokolle exportiert werden kann. Informationen zum Exportieren von Metriken finden Sie unter Diagnoseeinstellungen in Azure Monitor erstellen.

Kategorie: Schaltkreisverfügbarkeit

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
Arp-Verfügbarkeit

ARP-Verfügbarkeit von MSEE für alle Peers.		 ArpAvailability Percent Average PeeringType, Peer PT1M Ja
BGP-Verfügbarkeit

BGP-Verfügbarkeit von MSEE für alle Peers.		 BgpAvailability Percent Average PeeringType, Peer PT1M Ja

Kategorie: Schaltkreis-Qos

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
DroppedInBitsPerSecond

Verworfene Dateneingangsbits pro Sekunde		 QosDropBitsInPerSecond BitsPerSecond Average <none> PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja
DroppedOutBitsPerSecond

Verworfene Datenausgangsbits pro Sekunde		 QosDropBitsOutPerSecond BitsPerSecond Average <none> PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja

Kategorie: Schaltkreisverkehr

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
BitsInPerSecond

In Azure eingehende Bits pro Sekunde		 BitsInPerSecond BitsPerSecond Average PeeringType, DeviceRole PT1M Ja
BitsOutPerSecond

Aus Azure ausgehende Bits pro Sekunde		 BitsOutPerSecond BitsPerSecond Average PeeringType, DeviceRole PT1M Ja

Kategorie: Fastpath

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
FastPathRoutesCount

Anzahl der für die Leitung konfigurierten FastPath-Routen		 FastPathRoutesCountForCircuit Count Maximum <none> PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja

Kategorie: GlobalReach Traffic

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
GlobalReachBitsInPerSecond

In Azure eingehende Bits pro Sekunde		 GlobalReachBitsInPerSecond BitsPerSecond Average PeeredCircuitSKey PT1M No
GlobalReachBitsOutPerSecond

Aus Azure ausgehende Bits pro Sekunde		 GlobalReachBitsOutPerSecond BitsPerSecond Average PeeredCircuitSKey PT1M No

Unterstützte Metriken für Microsoft.Network/expressRouteCircuits/Peerings

In der folgenden Tabelle sind die Metriken aufgeführt, die für den Ressourcentyp "Microsoft.Network/expressRouteCircuits/peerings" verfügbar sind.

  • Möglicherweise sind nicht alle Spalten in jeder Tabelle vorhanden.
  • Einige Spalten können über den Anzeigebereich der Seite hinausgehen. Wählen Sie Tabelle erweitern aus, um alle verfügbaren Spalten anzuzeigen.

Tabellenüberschriften

  • Kategorie – Die Metrikgruppe oder -klassifizierung.
  • Metrik – Der Anzeigename der Metrik, wie er im Azure-Portal angezeigt wird.
  • Name in REST-API: Der Metrikname im REST-API
  • Einheit – Abrechnungseinheit.
  • Aggregation – Der Standard-Aggregationstyp. Gültige Werte: Mittelwert (Avg), Minimum (Min), Maximum (Max), Gesamt (Sum), Anzahl
  • Dimensionen - Für die Metrik verfügbare Dimensionen.
  • Aggregationsintervall - Intervalle, in denen die Metrik gesampelt wird. PT1M bedeutet zum Beispiel, dass die Metrik jede Minute abgerufen wird, PT30M alle 30 Minuten, PT1H jede Stunde usw.
  • DS-Export – Gibt an, ob die Metrik über Diagnose-Einstellungen in Azure Monitor-Protokolle exportiert werden kann. Informationen zum Exportieren von Metriken finden Sie unter Diagnoseeinstellungen in Azure Monitor erstellen.
Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
BitsInPerSecond

In Azure eingehende Bits pro Sekunde		 BitsInPerSecond BitsPerSecond Average <none> PT1M Ja
BitsOutPerSecond

Aus Azure ausgehende Bits pro Sekunde		 BitsOutPerSecond BitsPerSecond Average <none> PT1M Ja

Unterstützte Metriken für microsoft.network/expressroutegateways

In der folgenden Tabelle sind die Metriken aufgeführt, die für den Ressourcentyp "microsoft.network/expressroutegateways" verfügbar sind.

  • Möglicherweise sind nicht alle Spalten in jeder Tabelle vorhanden.
  • Einige Spalten können über den Anzeigebereich der Seite hinausgehen. Wählen Sie Tabelle erweitern aus, um alle verfügbaren Spalten anzuzeigen.

Tabellenüberschriften

  • Kategorie – Die Metrikgruppe oder -klassifizierung.
  • Metrik – Der Anzeigename der Metrik, wie er im Azure-Portal angezeigt wird.
  • Name in REST-API: Der Metrikname im REST-API
  • Einheit – Abrechnungseinheit.
  • Aggregation – Der Standard-Aggregationstyp. Gültige Werte: Mittelwert (Avg), Minimum (Min), Maximum (Max), Gesamt (Sum), Anzahl
  • Dimensionen - Für die Metrik verfügbare Dimensionen.
  • Aggregationsintervall - Intervalle, in denen die Metrik gesampelt wird. PT1M bedeutet zum Beispiel, dass die Metrik jede Minute abgerufen wird, PT30M alle 30 Minuten, PT1H jede Stunde usw.
  • DS-Export – Gibt an, ob die Metrik über Diagnose-Einstellungen in Azure Monitor-Protokolle exportiert werden kann. Informationen zum Exportieren von Metriken finden Sie unter Diagnoseeinstellungen in Azure Monitor erstellen.

Kategorie: Leistung

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
Empfangene Bits pro Sekunde

Gesamtanzahl von Bits, die pro Sekunde vom ExpressRoute-Gateway empfangen werden		 ExpressRouteGatewayBitsPerSecond BitsPerSecond Mittelwert, Minimum, Maximum roleInstance PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No
CPU-Auslastung

CPU-Auslastung des ExpressRoute-Gateways		 ExpressRouteGatewayCpuUtilization Percent Mittelwert, Minimum, Maximum roleInstance PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja
Empfangene Pakete pro Sekunde

Gesamtanzahl von Paketen, die pro Sekunde vom ExpressRoute-Gateway empfangen werden		 ExpressRouteGatewayPacketsPerSecond Anzahl pro Sekunde Mittelwert, Minimum, Maximum roleInstance PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No

Kategorie: Skalierbarkeit

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
Aktive Flüsse

Anzahl der aktiven Flows im ExpressRoute-Gateway		 ExpressRouteGatewayActiveFlows Count Mittelwert, Minimum, Maximum roleInstance PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No
Anzahl der an Peer angekündigten Routen

Anzahl der für Peer angekündigten Routen nach ExpressRoute-Gateway		 ExpressRouteGatewayCountOfRoutesAdvertisedToPeer Count Maximum roleInstance, BgpPeerAddress PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja
Anzahl der von Peer gelernten Routen

Anzahl der von Peer gelernten Routen nach ExpressRoute-Gateway		 ExpressRouteGatewayCountOfRoutesLearnedFromPeer Count Maximum roleInstance, BgpPeerAddress PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja
Änderung der Häufigkeit von Routen

Häufigkeit der Routenänderung in ExpressRoute-Gateway		 ExpressRouteGatewayFrequencyOfRoutesChanged Count Gesamt (Summe) roleInstance PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No
Maximale Anzahl von Flüssen pro Sekunde

Maximale Anzahl von Flows, die pro Sekunde im ExpressRoute-Gateway erstellt werden		 ExpressRouteGatewayMaxFlowsCreationRate Anzahl pro Sekunde Maximum roleInstance, direction PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No
Anzahl der virtuellen Computer im virtuellen Netzwerk

Anzahl der virtuellen Computer im virtuellen Netzwerk		 ExpressRouteGatewayNumberOfVmInVnet Anzahl Maximum <none> PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D No

Kategorie: Datenverkehr

Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
Bits pro Sekunde

In Azure über das ExpressRoute-Gateway eingehende Bits pro Sekunde, die für bestimmte Verbindungen weiter aufgeteilt werden können		 ErGatewayConnectionBitsInPerSecond BitsPerSecond Average ConnectionName PT1M No
Bits pro Sekunde

In Azure über das ExpressRoute-Gateway ausgehende Bits pro Sekunde, die für bestimmte Verbindungen weiter aufgeteilt werden können		 ErGatewayConnectionBitsOutPerSecond BitsPerSecond Average ConnectionName PT1M No

Unterstützte Metriken für Microsoft.Network/expressRoutePorts

In der folgenden Tabelle sind die Metriken aufgeführt, die für den Ressourcentyp "Microsoft.Network/expressRoutePorts" verfügbar sind.

  • Möglicherweise sind nicht alle Spalten in jeder Tabelle vorhanden.
  • Einige Spalten können über den Anzeigebereich der Seite hinausgehen. Wählen Sie Tabelle erweitern aus, um alle verfügbaren Spalten anzuzeigen.

Tabellenüberschriften

  • Kategorie – Die Metrikgruppe oder -klassifizierung.
  • Metrik – Der Anzeigename der Metrik, wie er im Azure-Portal angezeigt wird.
  • Name in REST-API: Der Metrikname im REST-API
  • Einheit – Abrechnungseinheit.
  • Aggregation – Der Standard-Aggregationstyp. Gültige Werte: Mittelwert (Avg), Minimum (Min), Maximum (Max), Gesamt (Sum), Anzahl
  • Dimensionen - Für die Metrik verfügbare Dimensionen.
  • Aggregationsintervall - Intervalle, in denen die Metrik gesampelt wird. PT1M bedeutet zum Beispiel, dass die Metrik jede Minute abgerufen wird, PT30M alle 30 Minuten, PT1H jede Stunde usw.
  • DS-Export – Gibt an, ob die Metrik über Diagnose-Einstellungen in Azure Monitor-Protokolle exportiert werden kann. Informationen zum Exportieren von Metriken finden Sie unter Diagnoseeinstellungen in Azure Monitor erstellen.
Metrik Name in der REST-API Einheit Aggregation Dimensionen Aggregationsintervalle DS-Export
AdminState

Administratorstatus des Ports		 AdminState Count Mittelwert, Minimum, Maximum, Anzahl Link PT1M Ja
FastPathRoutesCount

Anzahl der für den Port konfigurierten FastPath-Routen		 FastPathRoutesCountForDirectPort Count Maximum <none> PT5M, PT15M, PT30M, PT1H, PT6H, PT12H, P1D Ja
LineProtocol

Zeilenprotokollstatus des Ports		 LineProtocol Count Mittelwert, Minimum, Maximum, Anzahl Link PT1M Ja

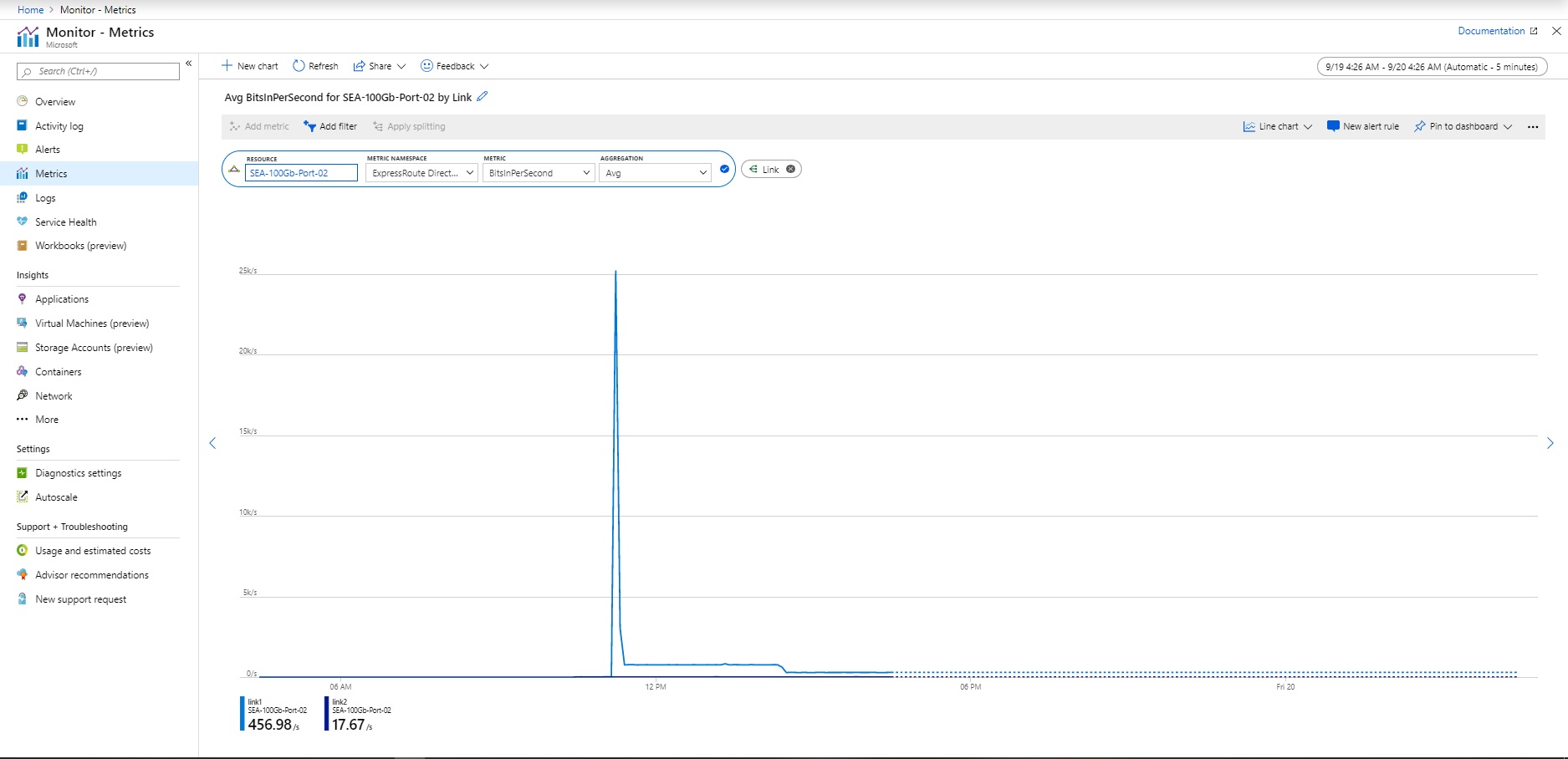

BitsInPerSecond

In Azure eingehende Bits pro Sekunde		 PortBitsInPerSecond BitsPerSecond Mittelwert, Minimum, Maximum, Anzahl Link PT1M No
BitsOutPerSecond

Aus Azure ausgehende Bits pro Sekunde		 PortBitsOutPerSecond BitsPerSecond Mittelwert, Minimum, Maximum, Anzahl Link PT1M No
RxLightLevel

Empfangener Lichtpegel in dBm		 RxLightLevel Count Mittelwert, Minimum, Maximum, Anzahl Link, Lane PT1M Ja
TxLightLevel

Gesendeter Lichtpegel in dBm		 TxLightLevel Count Mittelwert, Minimum, Maximum, Anzahl Link, Lane PT1M Ja

Metrikinformationen

Folgen Sie Links in diesen Listen, um weitere Informationen zu Metriken aus den vorherigen Tabellen zu erhalten.

ExpressRoute-Schaltkreismetriken:

Hinweis

Die Verwendung von GlobalGlobalReachBitsInPerSecond und GlobalGlobalReachBitsOutPerSecond ist nur sichtbar, wenn mindestens eine Global Reach-Verbindung hergestellt wird.

ExpressRoute-Gatewaysmetriken:

Metriken für ExpressRoute-Gatewayverbindungen:

ExpressRoute Direct-Metriken:

ExpressRoute Traffic Collector-Metriken:

Leitungsmetriken

ARP-Verfügbarkeit – Aufgeteilt nach Peering

Aggregationstyp: Avg

Sie können die ARP-Verfügbarkeit (Layer 2-Konnektivität) nahezu in Echtzeit über Peerings und Peers (primäre und sekundäre ExpressRoute-Router) hinweg anzeigen. Dieses Dashboard zeigt, dass die ARP-Sitzung für privates Peering für beide Peers bereit, aber für das Microsoft-Peering für beide Peers nicht verfügbar ist. Die Standardaggregation (Durchschnitt) wurde für beide Peers verwendet.

Screenshot der ARP-Verfügbarkeit pro Peer.

BGP-Verfügbarkeit – Aufgeteilt nach Peer

Aggregationstyp: Avg

Sie können die BGP-Verfügbarkeit (Layer 3-Konnektivität) nahezu in Echtzeit über Peerings und Peers (primäre und sekundäre ExpressRoute-Router) hinweg anzeigen. Dieses Dashboard zeigt, dass die primäre BGP-Sitzung für privates Peering bereit und die sekundäre BGP-Sitzung für privates Peering nicht verfügbar ist.

Screenshot der BGP-Verfügbarkeit pro Peer.

Hinweis

Während der Durchführung von Wartungsmaßnahmen zwischen dem Microsoft-Umkreisnetzwerk und dem Kernnetzwerk wird BGP als nicht verfügbar angezeigt, auch wenn die BGP-Sitzung zwischen dem Umkreisnetzwerk des Kunden und dem Microsoft-Umkreisnetzwerk aktiv bleibt. Um Informationen über Wartungsarbeiten zwischen dem Microsoft-Umkreisnetzwerk und dem Kernnetzwerk zu erhalten, stellen Sie sicher, dass Ihre Wartungswarnungen aktiviert und konfiguriert sind.

Ein- und ausgehende Bits – Metriken über alle Peerings

Aggregationstyp: Avg

Sie können Metriken über alle Peerings hinweg für eine bestimmte ExpressRoute-Leitung anzeigen.

Screenshot der Schaltkreismetriken im Azure-Portal.

Ein- und ausgehende Bits – Metriken pro Peering

Aggregationstyp: Avg

Sie können Metriken für privates, öffentliches und Microsoft-Peering in Bits pro Sekunde anzeigen.

Screenshot zeigt Metriken pro Peering im Azure-Portal.

Anzahl der FastPath-Routen (auf Leitungsebene)

Aggregationstyp: Max

Diese Metrik zeigt die Anzahl der für eine Leitung konfigurierten FastPath-Routen an. Legen Sie eine Warnung fest, wenn die Anzahl von FastPath-Routen bei einer Leitung den Schwellenwert überschreitet. Weitere Informationen finden Sie unter Informationen zu ExpressRoute FastPath.

Screenshot der Metrik „Anzahl der FastPath-Routen“ auf Leitungsebene.

Metriken für virtuelles Netzwerkgateway

Aggregationstyp: Avg

Wenn Sie ein ExpressRoute-Gateway bereitstellen, verwaltet Azure die Computeressourcen und Funktionen Ihres Gateways. Ihnen stehen sechs Gatewaymetriken zur Verfügung, um die Leistung Ihres Gateways besser zu verstehen:

  • Empfangene Bits pro Sekunde
  • CPU-Auslastung
  • Pakete pro Sekunde
  • Anzahl der für Peer angekündigten Routen
  • Anzahl der von Peers gelernten Routen
  • Häufigkeit von Routenänderungen
  • Anzahl der virtuellen Computer im virtuellen Netzwerk
  • Aktive Flows
  • Maximale Anzahl erstellter Flows pro Sekunde

Es wird dringend empfohlen, Warnungen für jede dieser Metriken festzulegen, damit Sie über mögliche Leistungsprobleme bei Ihrem Gateway informiert werden.

Empfangene Bits pro Sekunde – aufgeteilt nach Instanz

Aggregationstyp: Avg

Diese Metrik erfasst die Bandbreitenauslastung durch eingehenden Datenverkehr in den ExpressRoute-Gatewayinstanzen im virtuellen Netzwerk. Legen Sie eine Warnung dafür fest, wie häufig die Bandbreitenauslastung einen bestimmten Schwellenwert überschreitet. Wenn Sie mehr Bandbreite benötigen, erhöhen Sie die Größe des ExpressRoute-Gateways im virtuellen Netzwerk.

Screenshot: Eingehende Bits pro Sekunde – unterteilte Metriken.

CPU-Auslastung – aufgeteilt nach Instanz

Aggregationstyp: Avg

Sie können die CPU-Auslastung jeder Gatewayinstanz anzeigen. Die CPU-Auslastung kann während einer routinemäßigen Hostwartung kurzzeitig stark ansteigen, aber eine länger andauernde hohe CPU-Auslastung kann darauf hindeuten, dass für Ihr Gateway ein Leistungsengpass vorliegt. Dieses Problem kann möglicherweise durch eine Vergrößerung des ExpressRoute-Gateways behoben werden. Legen Sie eine Warnung dafür fest, wie häufig die CPU-Auslastung einen bestimmten Schwellenwert überschreitet.

Screenshot: CPU-Auslastung – unterteilte Metriken

Pakete pro Sekunde – aufgeteilt nach Instanz

Aggregationstyp: Avg

Diese Metrik erfasst die Anzahl eingehender Pakete, die das ExpressRoute-Gateway durchlaufen. Sie sollten hier einen konsistenten Datenstrom beobachten, wenn Ihr Gateway Datenverkehr von Ihrem lokalen Netzwerk empfängt. Legen Sie eine Warnung für den Fall fest, dass die Anzahl der Pakete pro Sekunde unter einen Schwellenwert fällt, der darauf hinweist, dass Ihr Gateway keinen Datenverkehr mehr empfängt.

Screenshot: Pakete pro Sekunde – unterteilte Metriken

Anzahl der für den Peer angekündigten Routen – aufgeteilt nach Instanz

Aggregationstyp: Max

Diese Metrik zeigt die Anzahl von Routen an, die das ExpressRoute-Gateway für die Leitung ankündigt. Die Adressräume können virtuelle Netzwerke enthalten, die per Peering virtueller Netzwerke verbunden sind und ein ExpressRoute-Remotegateway verwenden. Sie sollten davon ausgehen, dass die Anzahl von Routen konsistent bleibt – es sei denn, es gibt häufige Änderungen an den Adressräumen des virtuellen Netzwerks. Legen Sie eine Warnung für den Fall fest, dass die Anzahl angekündigter Routen unter den Schwellenwert für die Anzahl von bekannten Adressräumen des virtuellen Netzwerks fällt.

Screenshot: Anzahl der für den Peer angekündigten Routen

Anzahl der vom Peer gelernten Routen – aufgeteilt nach Instanz

Aggregationstyp: Max

Diese Metrik zeigt die Anzahl von Routen an, die das ExpressRoute-Gateway von Peers lernt, die mit der ExpressRoute-Leitung verbunden sind. Diese Routen können entweder aus einem anderen virtuellen Netzwerk stammen, das mit derselben Leitung verbunden ist, oder aus der lokalen Umgebung gelernt worden sein. Legen Sie eine Warnung für den Fall fest, dass die Anzahl von gelernten Routen unter einen bestimmten Schwellenwert fällt. Diese Metrik kann entweder darauf hindeuten, dass für das Gateway ein Leistungsproblem vorliegt oder Remotepeers der ExpressRoute-Verbindung keine Routen mehr ankündigen.

Screenshot: Anzahl der vom Peer gelernten Routen

Häufigkeit der Routenänderungen – aufgeteilt nach Instanz

Aggregationstyp: Sum

Diese Metrik zeigt die Häufigkeit an, mit der Routen von Remotepeers gelernt oder für Remotepeers angekündigt werden. Sie sollten zuerst Ihre lokalen Geräte untersuchen, um den Grund für die häufigen Netzwerkänderungen zu erfahren. Eine häufige Änderung der Routen kann auf ein Leistungsproblem auf dem ExpressRoute-Gateway hindeuten. Ein solches Problem kann möglicherweise durch das Hochskalieren der Gateway-SKU behoben werden. Legen Sie eine Warnung für einen Häufigkeitsschwellenwert fest, um über ungewöhnliche Routenänderungen für Ihr ExpressRoute-Gateway benachrichtigt zu werden.

Screenshot: Metrik zur Häufigkeit von Routenänderungen

Anzahl der virtuellen Computer im virtuellen Netzwerk

Aggregationstyp: Max

Diese Metrik zeigt die Anzahl von VMs an, die das ExpressRoute-Gateway verwenden. Die VM-Anzahl kann VMs aus virtuellen Netzwerken mit Peering einschließen, die dasselbe ExpressRoute-Gateway verwenden. Legen Sie eine Warnung für diese Metrik fest, wenn die Anzahl von VMs einen bestimmten Schwellenwert überschreitet, der sich auf die Gatewayleistung auswirken kann.

Screenshot: Metrik zur VM-Anzahl im virtuellen Netzwerk

Hinweis

Um die Zuverlässigkeit des Dienstes zu erhalten, führt Microsoft häufig Plattform- oder Betriebssystemwartung im Gatewaydienst durch. Während dieser Zeit kann diese Metrik schwanken und ungenau gemeldet werden.

Aktive Flows

Aggregationstyp: Avg

Aufgeteilt nach: Gatewayinstanz

Diese Metrik zeigt die Gesamtzahl der aktiven Flows im ExpressRoute-Gateway an. Für aktive Datenströme wird nur der von lokal eingehende Datenverkehr erfasst. Durch die Aufteilung nach Instanzebene können Sie die Anzahl der aktiven Flows pro Gatewayinstanz anzeigen. Weitere Informationen finden Sie unter Grenzwerte für Netzwerkflows.

Screenshot: Metrikdashboard für Anzahl aktiver Flows pro Sekunde

Maximale Anzahl erstellter Flows pro Sekunde

Aggregationstyp: Max

Aufgeteilt nach: Gatewayinstanz und -richtung (eingehend/ausgehend)

Diese Metrik zeigt die maximale Anzahl von Flows an, die pro Sekunde im ExpressRoute-Gateway erstellt wurden. Durch die Aufteilung nach Instanzebene und -richtung können Sie die maximale Flowerstellungsrate pro Gatewayinstanz in eingehender/ausgehender Richtung anzeigen. Weitere Informationen finden Sie unter Grenzwerte für Netzwerkflows.

Screenshot: Metrikdashboard für maximale Anzahl erstellter Flows pro Sekunde

Gatewayverbindungen in Bits/Sekunden

Aggregationstyp: Avg

Diese Metrik zeigt die Bits pro Sekunde für den ein- und ausgehenden Datenverkehr in und aus Azure über das ExpressRoute-Gateway an. Sie können diese Metrik weiter aufteilen, um bestimmte Verbindungen mit der ExpressRoute-Leitung anzuzeigen.

Screenshot: Metrik zur Bandbreitennutzung der Gatewayverbindung

ExpressRoute Direct-Metriken

Eingehende Bits pro Sekunde – Aufgeteilt nach Link

Aggregationstyp: Avg

Sie können die eingehenden Bits pro Sekunde über beide Links des ExpressRoute Direct-Portpaars anzeigen. Überwachen Sie dieses Dashboard, um die Eingangsbandbreite für beide Verbindungen zu vergleichen.

Screenshot zeigt ER Direct Bits pro Sekunde im Azure-Portal.

Ausgehende Bits pro Sekunde – Aufgeteilt nach Link

Aggregationstyp: Avg

Sie können auch die ausgehenden Bits pro Sekunde über beide Links des ExpressRoute Direct-Portpaars anzeigen. Überwachen Sie dieses Dashboard, um die Ausgangsbandbreite für beide Verbindungen zu vergleichen.

Der Screenshot zeigt die ER Direct Bits pro Sekunde im Azure-Portal.

Administratorstatus nach Link

Aggregationstyp: Avg

Sie können den Administratorstatus für jede Verbindung des ExpressRoute Direct-Portpaars anzeigen. Der Administratorstatus zeigt an, ob der physische Port aktiviert oder deaktiviert ist. Dieser Zustand ist erforderlich, um Datenverkehr über die ExpressRoute Direct-Verbindung zu übergeben.

Der Screenshot zeigt den Status des DIREKTEN ER-Administrators im Azure-Portal.

Zeilenprotokoll – Aufgeteilt nach Link

Aggregationstyp: Avg

Sie können das Zeilenprotokoll für jeden Link des ExpressRoute Direct-Portpaars anzeigen. Das Leitungsprotokoll gibt an, ob die physische Leitung einsatzbereit ist und über ExpressRoute Direct ausgeführt wird. Überwachen Sie dieses Dashboard, und legen Sie Warnungen fest, um bei einem Ausfall der physischen Verbindung benachrichtigt zu werden.

Screenshot des ER Direct Line-Protokolls im Azure-Portal.

Rx-Lichtpegel – Aufgeteilt nach Link

Aggregationstyp: Avg

Sie können den Rx-Lichtpegel (vom ExpressRoute Direct-Port empfangene Lichtintensität) für jeden Port anzeigen. Wenn keine Fehler vorliegen, liegt der Rx-Leistungspegel in der Regel innerhalb eines Bereichs von -10 dBm bis 0 dBm. Legen Sie Warnungen fest, um benachrichtigt zu werden, wenn der Rx-Leistungspegel außerhalb des fehlerfreien Bereichs liegt.

Screenshot der ER Direct Line Rx Light Level im Azure-Portal.

Hinweis

Die ExpressRoute Direct-Konnektivität wird auf verschiedenen Geräteplattformen gehostet. Einige ExpressRoute Direct-Verbindungen unterstützen eine geteilte Ansicht für Rx-Lichtpegel nach Spur. Dies wird jedoch nicht für alle Bereitstellungen unterstützt.

Tx-Lichtpegel – Aufgeteilt nach Link

Aggregationstyp: Avg

Sie können den Tx-Lichtpegel (vom ExpressRoute Direct-Port übertragene Lichtintensität) für jeden Port anzeigen. Wenn keine Fehler vorliegen, liegt der Tx-Leistungspegel in der Regel innerhalb eines Bereichs von -10 dBm bis 0 dBm. Legen Sie Warnungen fest, um benachrichtigt zu werden, wenn der Tx-Leistungspegel außerhalb des fehlerfreien Bereichs liegt.

Screenshot der ER Direct Line Tx Light Level im Azure-Portal.

Hinweis

Die ExpressRoute Direct-Konnektivität wird auf verschiedenen Geräteplattformen gehostet. Einige ExpressRoute Direct-Verbindungen unterstützen eine geteilte Ansicht für Tx-Lichtpegel nach Spur. Dies wird jedoch nicht für alle Bereitstellungen unterstützt.

Anzahl der FastPath-Routen (auf Portebene)

Aggregationstyp: Max

Diese Metrik zeigt die Anzahl der für einen ExpressRoute Direct-Port konfigurierten FastPath-Routen an.

Anleitung: Legen Sie eine Warnung fest, wenn die Anzahl von FastPath-Routen an dem Port den Schwellenwert überschreitet. Weitere Informationen finden Sie unter Informationen zu ExpressRoute FastPath.

Screenshot der Metrik „Anzahl der FastPath-Routen“ auf Portebene.

Metriken für ExpressRoute Traffic Collector

CPU-Auslastung – aufgeteilt nach Instanz

Aggregationstyp: Durchschnitt (des Prozentsatzes der insgesamt genutzten CPU)

Granularität: 5 Min.

Sie können die CPU-Auslastung jeder Instanz des ExpressRoute Traffic Collector anzeigen. Die CPU-Auslastung kann während einer routinemäßigen Hostwartung kurzzeitig stark ansteigen, aber eine länger andauernde hohe CPU-Auslastung kann darauf hindeuten, dass für Ihren ExpressRoute Traffic Collector ein Leistungsengpass vorliegt.

Anleitung: Legen Sie eine Warnung dafür fest, wenn die CPU-Auslastung einen bestimmten Schwellenwert überschreitet.

Screenshot: die CPU-Auslastung für den ExpressRoute Traffic Collector.

Speicherauslastung – aufgeteilt nach Instanz

Aggregationstyp: Durchschnitt (des Prozentsatzes des insgesamt genutzten Speichers)

Granularität: 5 Min.

Sie können die Speicherauslastung jeder Instanz des ExpressRoute Traffic Collector anzeigen. Die Speicherauslastung kann während einer routinemäßigen Hostwartung kurzzeitig stark ansteigen, aber eine länger andauernde hohe Speicherauslastung kann darauf hindeuten, dass für Ihren Azure Traffic Collector ein Leistungsengpass vorliegt.

Anleitung: Legen Sie eine Warnung dafür fest, wenn die Speicherauslastung einen bestimmten Schwellenwert überschreitet.

Screenshot: die Speicherauslastung für den ExpressRoute Traffic Collector.

Anzahl der verarbeiteten Flussdatensätze – Geteilt nach Instanzen oder ExpressRoute-Schaltkreis

Aggregationstyp: Count

Granularität: 5 Min.

Sie können die Anzahl der Datenflussdatensätze anzeigen, die vom ExpressRoute Traffic Collector verarbeitet werden, aggregiert über ExpressRoute-Schaltkreise hinweg. Der Kunde kann die Metriken über jede Instanz des ExpressRoute-Collector oder die ExpressRoute-Schaltung hinweg teilen, wenn dem ExpressRoute Traffic Collector mehrere Schaltkreise zugeordnet sind. Durch die Überwachung dieser Metrik können Sie verstehen, ob Sie weitere Instanzen von ExpressRoute Traffic Collector bereitstellen oder die ExpressRoute-Leitungszuordnung von einer ExpressRoute Traffic Collector-Bereitstellung zu einer anderen migrieren müssen.

Anleitung: Das Teilen nach Schaltkreisen wird empfohlen, wenn mehrere ExpressRoute-Schaltkreise einer ExpressRoute Traffic Collector-Bereitstellung zugeordnet sind. Durch diese Metrik wird die Flowanzahl der einzelnen ExpressRoute-Leitungen und der ExpressRoute Traffic Collector-Instanzen durch jede ExpressRoute-Leitung ermittelt.

Screenshot: die durchschnittliche Anzahl von Flussdatensätze für einen ExpressRoute-Schaltkreis.

Metrikdimensionen

Informationen darüber, was metrische Dimensionen sind, finden Sie unter Mehrdimensionale Metriken.

Bei diesem Dienst gelten die folgenden Dimensionen für die zugehörigen Metriken.

Dimension für ExpressRoute-Schaltkreise:

Dimensionsname BESCHREIBUNG
PeeringType Der Typ des konfigurierten Peerings Unterstützte Werte sind Microsoft und privates Peering.
Peering Unterstützte Werte sind Primär und Sekundär.
DeviceRole
PeeredCircuitSkey Der Dienstschlüssel der ExpressRoute-Verbindung, der über Global Reach verbunden ist.

Dimension für ExpressRoute-Gateway:

Dimensionsname Beschreibung
BgpPeerAddress
ConnectionName
Richtung
roleInstance Die Gatewayinstanz Jedes ExpressRoute-Gateway besteht aus mehreren Instanzen. Die unterstützten Werte sind GatewayTenantWork_IN_X, wobei X mindestens 0 und maximal die Anzahl der Gatewayinstanzen -1 ist.

Dimension für Express Direct:

Dimensionsname Beschreibung
Abschnitt
Link Der physische Link Jedes ExpressRoute Direct-Portpaar besteht aus zwei physischen Verbindungen für Redundanz, und die unterstützten Werte sind Link1 und Link2.

Ressourcenprotokolle

In diesem Abschnitt werden die Ressourcenprotokolltypen aufgeführt, die für diesen Service erfasst werden können. Der Abschnitt wird aus der Liste aller in Azure Monitor unterstützten Kategorietypen für Ressourcenprotokolle gezogen.

Unterstützte Ressourcenprotokolle für Microsoft.Network/expressRouteCircuits

Kategorie Anzeigename der Kategorie Protokolltabelle Unterstützt grundlegenden Protokollplan Unterstützt die Erfassungszeittransformation Beispielabfragen Exportkosten
PeeringRouteLog Routentabellenprotokolle zum Peering AzureDiagnostics

Protokolle aus mehreren Azure-Ressourcen.

 No No Abfragen No

Tabellen in Azure Monitor-Protokollen

Dieser Abschnitt bezieht sich die für diesen Service relevanten Azure-Monitor-Protokolltabellen, die für die Abfrage durch Protokollanalyse mit Kusto-Abfragen zur Verfügung stehen. Diese Tabellen enthalten Ressourcenprotokolldaten und möglicherweise mehr, je nachdem, was erfasst und an sie weitergeleitet wird.

Hinweis

Protokolle in Azure Log Analytics können bis zu 24 Stunden dauern, bis sie angezeigt werden.

ExpressRoute Microsoft.Network/expressRouteCircuits

Aktivitätsprotokoll

In der verknüpften Tabelle sind die Vorgänge aufgeführt, die im Aktivitätsprotokoll für diesen Dienst aufgezeichnet werden können. Diese Operationen sind eine Teilmenge aller möglichen Ressourcenanbietervorgänge im Aktivitätsprotokoll.

Weitere Informationen zum Schema von Aktivitätsprotokolleinträgen finden Sie unter Ereignisschema des Azure-Aktivitätsprotokolls.

Die folgende Tabelle enthält die Vorgänge im Zusammenhang mit ExpressRoute, die möglicherweise im Aktivitätsprotokoll erstellt werden.

Vorgang BESCHREIBUNG
Alle Verwaltungsvorgänge Alle administrativen Vorgänge, einschließlich Erstellen, Aktualisieren und Löschen eines ExpressRoute-Schaltkreises.
Erstellen oder Aktualisieren einer ExpressRoute-Verbindung Eine ExpressRoute-Verbindung wurde erstellt oder aktualisiert.
Löschen einer ExpressRoute-Verbindung Eine ExpressRoute-Verbindung wurde gelöscht.

Weitere Informationen zum Schema von Aktivitätsprotokolleinträgen finden Sie unter Ereignisschema des Azure-Aktivitätsprotokolls.

Schemas

Eine detaillierte Beschreibung des Schemas der obersten Ebene für Diagnoseprotokolle finden Sie unter Unterstützte Dienste, Schemas und Kategorien für Azure-Diagnoseprotokolle.

Wenn Sie Metriken über die Protokollanalyse überprüfen, enthält die Ausgabe die folgenden Spalten:

Spalte Type Beschreibung
TimeGrain Zeichenfolge PT1M (Metrikwerte werden jede Minute gepusht)
Anzahl real Normalerweise gleich 2 (jedes MSEE pusht jede Minute einen einzelnen Metrikwert).
Minimum real Der Mindestwert der beiden Metrikwerte, die von den beiden MSEEs gepusht werden
Maximum real Der Höchstwert der beiden Metrikwerte, die von den beiden MSEEs gepusht werden
Average real Entspricht (Minimum + Maximum)/2
Gesamt real Summe der beiden Metrikwerte aus beiden MSEEs (der Hauptwert, auf den sich bei der abgefragten Metrik konzentriert werden sollte)

Zugehöriger Inhalt
