Dashboard-Visualisierungen

In diesem Artikel wird erläutert, wie Visualisierungs-Widgets in KI/BI-Dashboards verwendet und angepasst werden.

Konfigurieren eines Diagramms

Nachdem ein Visualisierungswidget zum Zeichenbereich hinzugefügt wurde, wird der Bereich Visualisierungskonfiguration auf der rechten Seite des Bildschirms angezeigt. Standardmäßig ist das erste Dataset auf der Registerkarte Daten ausgewählt, und der Standardvisualisierungstyp ist ein Balkendiagramm.

Um ein Diagramm zu erstellen, führen Sie die folgenden Schritte aus:

1. Dataset auswählen: Verwenden Sie die Dropdownliste Dataset, um das Dataset für Ihre Visualisierung auszuwählen.
2. Filter hinzufügen (optional): Klicken Sie auf Filter anzeigen, um einen statischen Filter oder Parameter auf Ihre Visualisierung anzuwenden. Sie können nach jedem Feld filtern. Wenn Ihr Dataset einen Parameter enthält, wird auch eine Option zum Anwenden dieses Parameters angezeigt.
3. Visualisierungstyp auswählen: Wählen Sie im Dropdownmenü Visualisierung einen Visualisierungstyp aus. Ausführliche Informationen zu den verfügbaren Visualisierungstypen und deren Konfigurationen finden Sie unter Dashboard-Visualisierungen Typen.
4. X-Achsen- und Y-Achsenfelder eefinieren: Nachdem Sie ein Dataset ausgewählt haben, wählen Sie die Felder aus, die auf der X-Achse und der Y-Achse angezeigt werden sollen.

Hinweis

Wenn Sie den Databricks-Assistenten zum Generieren eines Diagramms verwenden, werden die Dataset- und Visualisierungsoptionen automatisch basierend auf Ihrer Anforderung angepasst. Eine schrittweise Anleitung zum Erstellen von KI-gestützten Visualisierungen finden Sie unter Erstellen von Visualisierungen mit dem Databricks-Assistenten.

Anwenden der Diagrammformatierung

Diagramme umfassen anpassbare Formatierungsoptionen für Achsen, Farben, Bezeichnungen und QuickInfos. Formatierungsoptionen variieren je nach Diagrammtyp und Datasetwerten.

Der folgende Screenshot zeigt die Optionsmenüs, die zum Formatieren der X- und Y-Achsen verwendet werden.

Formatieren der Achseneinstellungen

Um die X-Achse oder die Y-Achse zu formatieren, verwenden Sie das Kebab-Menü im jeweiligen X-Achse oder Y-Achse Abschnitt des Visualisierungsbearbeitungsbereichs.

Konfigurieren Sie die folgenden Einstellungen:

• Achsentitel anzeigen: Standardmäßig aktiviert. Geben Sie einen benutzerdefinierten Titel ein, oder deaktivieren Sie das Kontrollkästchen, um den Achsentitel auszublenden.
• Achsenwerte anzeigen: Standardmäßig aktiviert. Deaktivieren Sie das Kontrollkästchen, um Achsenwerte auszublenden.

Je nach dargestelltem Datentyp werden zusätzliche Steuerelemente angezeigt.

Für fortlaufende Daten:

• Benutzerdefinierte Mindest- und Höchstwerte: Geben Sie Werte ein, um Grenzwerte für die angezeigten Daten festzulegen.
• Umgekehrte Achse: Wählen Sie Umgekehrte Achse aus, um die Achsenwerte in absteigender Reihenfolge anzuzeigen.
• Skalierungsfunktion: Wählen Sie linear oder Log (symmetrisch) aus.
• Klicken Sie auf Format, um weitere Formatierungsoptionen anzuzeigen. Auto bewirkt, dass das Diagramm automatisch formatiert und standardmäßig ausgewählt wird. Klicken Sie auf Anpassen, um weitere Formatierungsoptionen anzuzeigen. Weitere Informationen finden Sie unter Formatieren numerischer Werte.

Für kategorisierte Daten:

• Beschriftungswinkel: Wählen Sie den Winkel aus, an dem die Etiketten angewendet werden sollen. Auto ist standardmäßig ausgewählt.
• Sortieren: Alphabetisch oder nach Y-Achsenwert (aufsteigend oder absteigend) sortieren oder auf Benutzerdefinierte klicken, um Werte in einer anderen Reihenfolge anzuordnen. Zeigen Sie bei der benutzerdefinierten Sortierung mit dem Mauszeiger auf den Wert, und verwenden Sie den Ziehpunkt, um die Liste in die richtige Reihenfolge zu ziehen.

Hinweis

Wenn aufgelistete Optionen nicht verfügbar sind, können sie nicht auf den ausgewählten Diagrammtyp angewendet werden.

Formatieren numerischer Werte

Sie können Zahlen für Achsenteilstrichbeschriftungen, Datenbeschriftungen und QuickInfos formatieren. So greifen Sie auf Formatierungsoptionen zu:

1. Klicken Sie im Diagrammkonfigurationsbereich auf das Optionsmenü neben X-Achse oder Y-Achse.
2. Klicken Sie auf Format, und wählen Sie eine der folgenden Optionen aus:

• Typ: Kein, Währung ($), Prozentwert (%)
• Abkürzung: Keine, Kompakt, Wissenschaftlich
• Dezimalstellen: „Max.“, „Exakt“, „Alle“ oder eine benutzerdefinierte Anzahl von Stellen
• Gruppentrennzeichen: Optional können Sie ein Komma oder ein anderes Trennzeichen einfügen.

Hinweis

Es stehen verschiedene Währungsformate zur Verfügung. Nachdem Sie Währung ausgewählt haben, wählen Sie im Dropdownmenü Ihre bevorzugte Option aus.

Anpassen von Diagrammelementen

Sie können Diagrammlegenden, Farben, QuickInfos und Wertbeschriftungen formatieren.

Diagrammfarben

So ändern Sie Diagrammfarben:

1. Klicken Sie auf eine Farbe im Diagramm, um den Farbwähler zu öffnen.
2. Geben Sie einen HEX- oder RGB-Wert für eine genaue Farbeinstellung ein.
3. Klicken Sie auf das Optionsmenü im Abschnitt Farbe/Gruppieren nach, um die Deckkraft aller Farben anzupassen.

Legende

Klicken Sie auf das Optionsmenü im Abschnitt Farbe/Gruppieren nach, um Optionen zum Verändern der Sichtbarkeit, des Titels oder der Position der Diagrammlegende anzuzeigen. Die folgenden Optionen sind verfügbar:

• Legende anzeigen: Verwenden Sie das Kontrollkästchen, um die Legende ein- oder auszublenden.
• Legendentitel anzeigen: Verwenden Sie das Kontrollkästchen, um den Legendentitel ein- oder auszublenden. Wenn der Titel sichtbar ist, können Sie etwas eingeben, um den Standardwert, bei dem es sich um den Spaltennamen handelt, zu überschreiben.
• Legendenposition: Verwenden Sie die Dropdownliste, um die Position der Legende im Visualisierungs-Widget anzupassen.

QuickInfos

QuickInfos zeigen genaue Messwerte der Daten unter dem Zeiger an. Standardmäßig werden Werte aus der X-Achse, der Y-Achse und allen Farb-/Gruppierungsfeldern angezeigt. So fügen Sie einem Tooltip weitere Felder hinzu:

1. Klicken Sie auf die Schaltfläche + im Abschnitt QuickInfos des Visualisierungseditors.
2. Verwenden Sie die Dropdownliste, um zusätzliche Felder auszuwählen, oder verwenden Sie das Textfeld, um nach Namen zu suchen.

Hinweis

Wenn der Tooltip- Abschnitt im Visualisierungs-Editor nicht vorhanden ist, unterstützt dieser Diagrammtyp keine Tooltip-Anpassung.

Wertbezeichnungen

Verwenden Sie die Umschaltfläche, um Datenbeschriftungen ein- oder auszuschalten.

Tabellenvisualisierungen

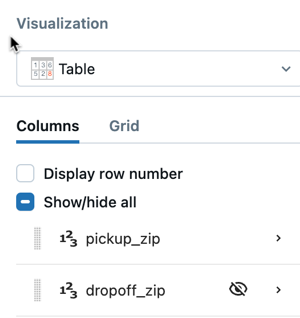

Tabellenvisualisierungen werden standardmäßig mit allen ausgeblendeten Spalten angezeigt. Um Spalten ein- oder auszublenden, klicken Sie auf das Augensymbol neben dem Spaltennamen.

Verwenden Sie die Registerkarte Raster, um Folgendes zu konfigurieren:

• Größenverstellbare Spalten: Ermöglichen Sie Dashboard-Nutzern, Spalten in der Größe zu ändern.
• Elemente pro Seite: Festlegen der Anzahl der Zeilen, die auf jeder Seite der Tabelle angezeigt werden.
• Erste N Spalten einfrieren: Geben Sie die Anzahl der Spalten an, die festgehalten werden sollen, während ein horizontaler Bildlauf für die restliche Tabelle ermöglicht wird.
