Erstellen eines azure local VM-Images mithilfe von Images in einer lokalen Freigabe

Gilt für: Azure Local, Version 23H2

In diesem Artikel wird beschrieben, wie Sie Vm-Images für Azure Local mithilfe von Quellimages aus einer lokalen Freigabe erstellen. Sie können VM-Images mithilfe des Azure-Portal oder der Azure CLI erstellen und dann diese VM-Images verwenden, um Arc-VMs auf Azure Local zu erstellen.

Voraussetzungen

Bevor Sie beginnen, stellen Sie sicher, dass die folgenden Voraussetzungen abgeschlossen sind.

Azure-Befehlszeilenschnittstelle

• Überprüfen und abschließen Sie die Voraussetzungen.

• Für benutzerdefinierte Bilder in einer lokalen Freigabe in Azure Local haben Sie die folgenden zusätzlichen Voraussetzungen:

  • Sie sollten eine VHD/VHDX in eine lokale Freigabe auf Ihrem System hochgeladen haben.
  • Das VHDX-Image muss vom Typ "Gen 2" sein und "Sicherer Start" aktiviert sein.
  • Das VHDX-Image muss mithilfe von sysprep /generalize /shutdown /oobe. Weitere Informationen finden Sie unter Sysprep-Befehlszeilenoptionen.
  • Das Image sollte sich auf einem freigegebenen Clustervolume befinden, das für alle Computer in der Instanz verfügbar ist. Sowohl die Betriebssysteme Windows als auch Linux werden unterstützt.

• Wenn Sie einen Client verwenden, um eine Verbindung mit Ihrer lokalen Azure-Instanz herzustellen, lesen Sie " Herstellen einer Verbindung mit Azure Local" über den Azure CLI-Client.

Azure portal

• Überprüfen und abschließen Sie die Voraussetzungen.

• Für benutzerdefinierte Bilder in einer lokalen Freigabe in Azure Local haben Sie die folgenden zusätzlichen Voraussetzungen:

  • Sie sollten eine VHD/VHDX in eine lokale Freigabe auf Ihrem System hochgeladen haben.
  • Das VHDX-Image muss vom Typ "Gen 2" sein und "Sicherer Start" aktiviert sein.
  • Das VHDX-Image muss mithilfe von sysprep /generalize /shutdown /oobe. Weitere Informationen finden Sie unter Sysprep-Befehlszeilenoptionen.
  • Das Image sollte sich auf einem freigegebenen Clustervolume befinden, das für alle Computer in der Instanz verfügbar ist. Sowohl die Betriebssysteme Windows als auch Linux werden unterstützt.

Hinzufügen eines VM-Images aus dem Image in der lokalen Freigabe

Sie erstellen ein VM-Image beginnend mit einem Image in einer lokalen Freigabe Ihres Systems und verwenden dann dieses Image, um VMs auf Ihrem lokalen Azure bereitzustellen.

Azure-Befehlszeilenschnittstelle

Führen Sie die folgenden Schritte aus, um ein VM-Image mithilfe der Azure CLI zu erstellen.

Anmelden und Festlegen des Abonnements

1. Stellen Sie eine Verbindung mit einem Computer auf Ihrem lokalen Azure-Computer her.

2. Anmelden. Typ:

   az login --use-device-code


3. Legen Sie Ihr Abonnement fest.

   az account set --subscription <Subscription ID>


Festlegen einiger Parameter

1. Legen Sie Ihr Abonnement, die Ressourcengruppe, den Standort, den Betriebssystemtyp für das Image fest. Ersetzen Sie die Parameter < > durch die entsprechenden Werte.

   $subscription = "<Subscription ID>"
   $resource_group = "<Resource group>"
   $location = "<Location for your Azure Local>"
   $imageName = <VM image name>
   $imageSourcePath = <path to the source image>
   $osType = "<OS of source image>"


   Die Parameter werden in der folgenden Tabelle beschrieben:

   Parameter	Beschreibung
   subscription	Abonnementgruppe für Azure Local, die Sie diesem Image zuordnen.
   resource_group	Ressourcengruppe für Azure Local, die Sie diesem Image zuordnen.
   location	Speicherort für Ihr Azure Local. Das kann beispielsweise eastus sein.
   image-path	Name des vm-Images, das erstellt wurde, beginnend mit dem Image in Ihrer lokalen Freigabe. Hinweis: Azure lehnt alle Namen ab, die das Schlüsselwort Windows enthalten.
   name	Pfad zum Quellkatalogbild (nur VHDX) auf Ihrem System. Beispiel : C:\OSImages\winos.vhdx. Sehen Sie sich die Voraussetzungen des Quellimages an.
   os-type	Betriebssystem, das dem Quellimage zugeordnet ist. Dies kann Windows oder Linux sein.

   Hier ist eine Beispielausgabe:

   PS C:\Users\azcli> $subscription = "<Subscription ID>"
   PS C:\Users\azcli> $resource_group = "mylocalrg"
   PS C:\Users\azcli> $location = "eastus"
   PS C:\Users\azcli> $osType = "Windows"
   PS C:\ClusterStorage\Volume1> $imageName = "mylocal-localimage"
   PS C:\ClusterStorage\Volume1> $imageSourcePath = "C:\ClusterStorage\Volume1\Windows_K8s_17763.2928.220505-1621_202205101158.vhdx"


Erstellen eines VM-Images aus dem Image in der lokalen Freigabe

1. Wählen Sie einen benutzerdefinierten Speicherort aus, um Ihr VM-Image bereitzustellen. Der benutzerdefinierte Speicherort sollte dem benutzerdefinierten Speicherort für Ihr Azure Local entsprechen. Rufen Sie die benutzerdefinierte Standort-ID für Ihr Lokales Azure ab. Führen Sie den folgenden Befehl aus:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for system>" --query id -o tsv)


2. Erstellen Sie das VM-Image beginnend mit einem angegebenen Image in einer lokalen Freigabe in Ihrem lokalen Azure Local.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid



   Ein Bereitstellungsauftrag wird für das VM-Image gestartet.

   In diesem Beispiel wurde der Speicherpfad mithilfe des --storage-path-id Flags angegeben und sichergestellt, dass die Workloaddaten (einschließlich vm, VM-Image, Nicht-Betriebssystemdatenträger) im angegebenen Speicherpfad platziert werden.

   Wenn das Flag nicht angegeben ist, werden die Workloaddaten automatisch in einem Speicherpfad mit hoher Verfügbarkeit platziert.

Die Imagebereitstellung dauert einige Minuten, bis sie abgeschlossen sind. Die Zeit zum Herunterladen des Bilds hängt von der Größe des Bilds in der lokalen Freigabe und der für den Download verfügbaren Netzwerkbandbreite ab.

Hier ist eine Beispielausgabe:

PS C:\Users\azcli> $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid
type="CustomLocation" --location $Location --name $mktplaceImage --os-type $osType --image-path $mktImageSourcePath
Command group 'azurestackhci' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.ExtendedLocation/customLocations/mylocal-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-localimage",
  "location": "eastus",
  "name": "mylocal-localimage",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {},
      "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "82f58893-b252-43db-97a9-258f6f7831d9*43114797B86E6D2B28C4B52B02302C81C889DABDD9D890F993665E223A5947C3",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": {
      "name": null,
      "properties": {
        "storageProfile": {
          "osDiskImage": {}
        }
      }
    }
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-02T06:15:10.450908+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-02T06:15:56.689323+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}

PS C:\Users\azcli>

Azure portal

Sie können ein VM-Image erstellen, indem Sie ein Image herunterladen, das sich in einer lokalen Freigabe auf Ihrem lokalen Azure Local befindet, und dann dieses VM-Image verwenden, um einen virtuellen Computer bereitzustellen.

Führen Sie in Azure-Portal für Ihre lokale Azure-Ressource die folgenden Schritte aus:

1. Wechseln Sie zu Ressourcen-VM-Images>.

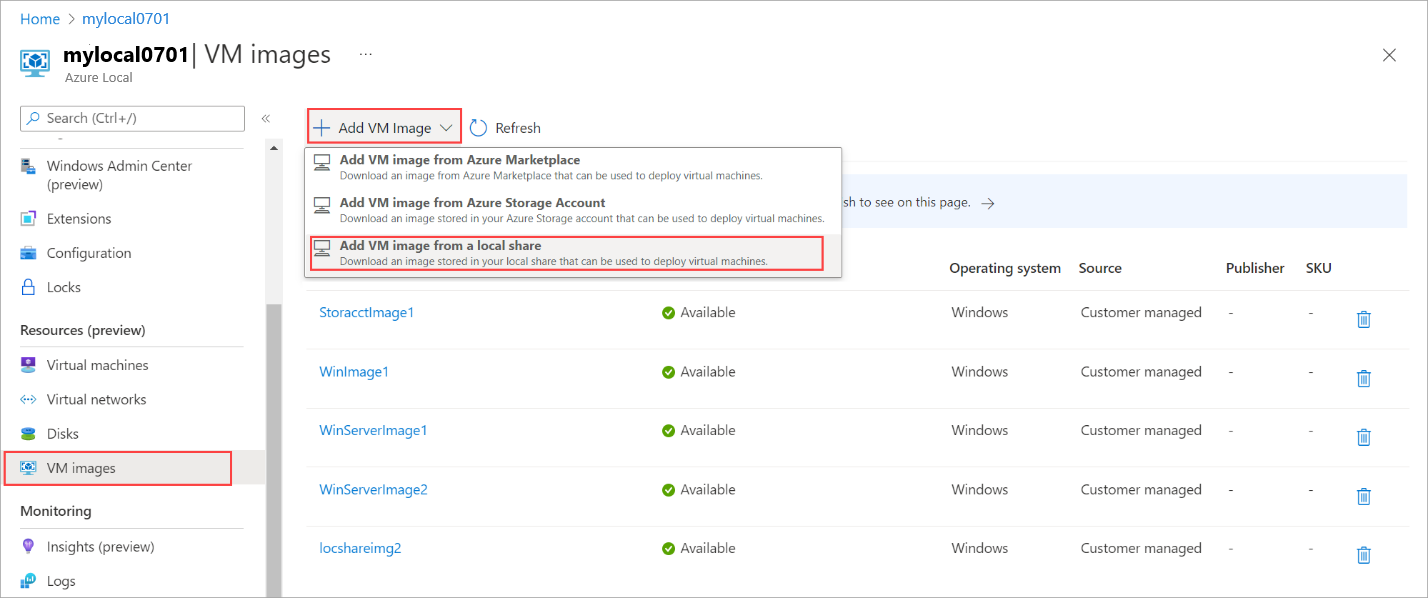

2. Wählen Sie +VM-Image hinzufügen und in der Dropdownliste " VM-Image hinzufügen" aus einer lokalen Freigabe aus.

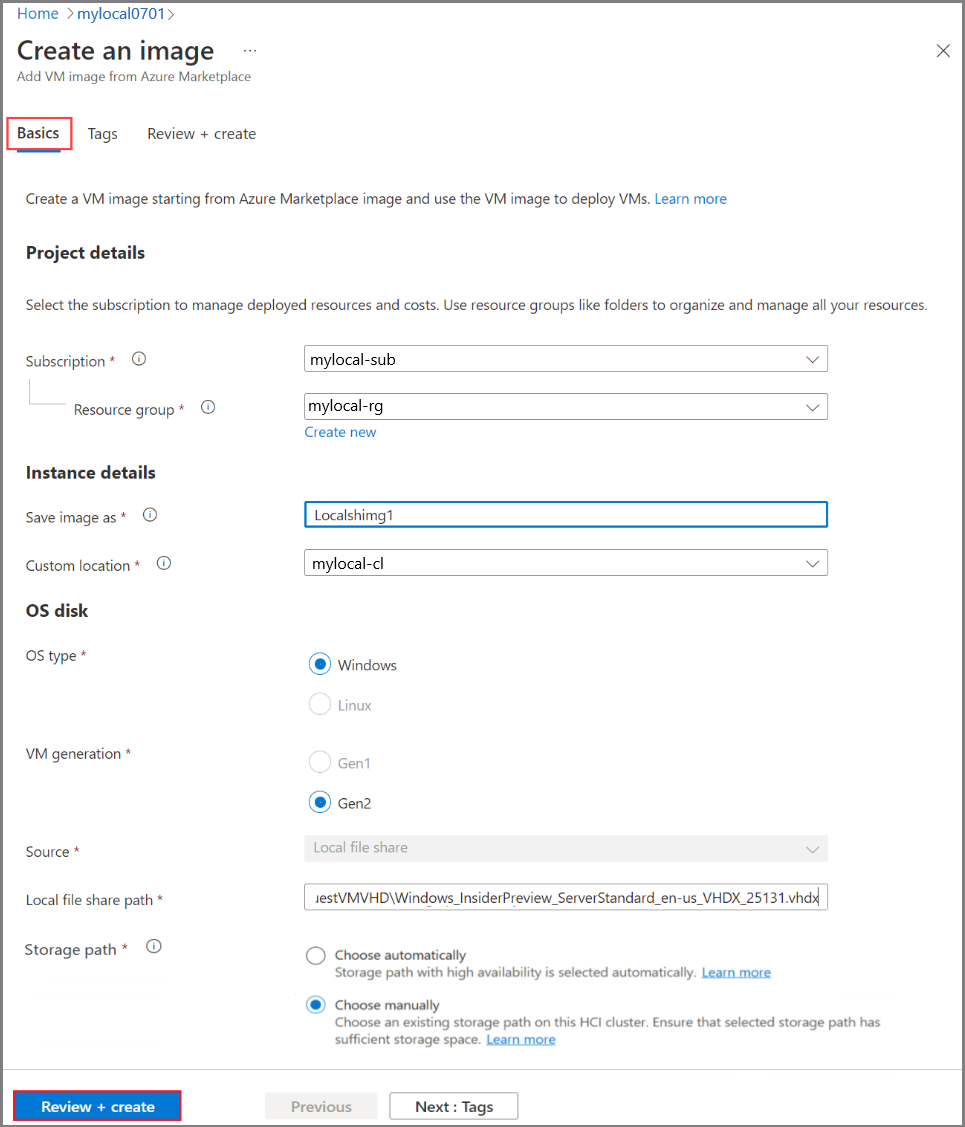

3. Geben Sie auf der Registerkarte "Grundlagen" auf der Seite "Bild erstellen" die folgenden Informationen ein:

   1. Abonnement. Wählen Sie ein Abonnement aus, das Ihrem VM-Image zugeordnet werden soll.

   2. Ressourcengruppe. Erstellen Sie eine neue Oder wählen Sie eine vorhandene Ressourcengruppe aus, die Sie dem VM-Image zuordnen.

   3. Bild speichern unter. Geben Sie einen Namen für Ihr VM-Image ein.

   4. Benutzerdefinierter Speicherort. Wählen Sie einen benutzerdefinierten Speicherort aus, um Ihr VM-Image bereitzustellen. Der benutzerdefinierte Speicherort sollte dem benutzerdefinierten Speicherort für Ihr Azure Local entsprechen.

   5. Betriebssystemtyp. Wählen Sie das Betriebssystem des Images als Windows oder Linux aus. Dies ist das Betriebssystem, das dem Image in Ihrem Speicherkonto zugeordnet ist.

   6. VM-Generierung. Wählen Sie die Generierung für Ihr Bild aus.

   7. Source. Die Quelle des Bilds sollte die lokale Dateifreigabe sein und automatisch ausgefüllt werden.

   8. Lokaler Dateifreigabepfad. Geben Sie den lokalen Freigabepfad für das Quellimage auf Ihrem System an.

   9. Speicherpfad. Wählen Sie den Speicherpfad für Ihr VM-Image aus. Wählen Sie "Automatisch auswählen" aus, damit ein Speicherpfad mit automatischer Hoher Verfügbarkeit ausgewählt wird. Wählen Sie "Manuell auswählen", um einen Speicherpfad zum Speichern von VM-Images und Konfigurationsdateien in der lokalen Azure-Instanz anzugeben. Stellen Sie in diesem Fall sicher, dass der angegebene Speicherpfad über ausreichend Speicherplatz verfügt.

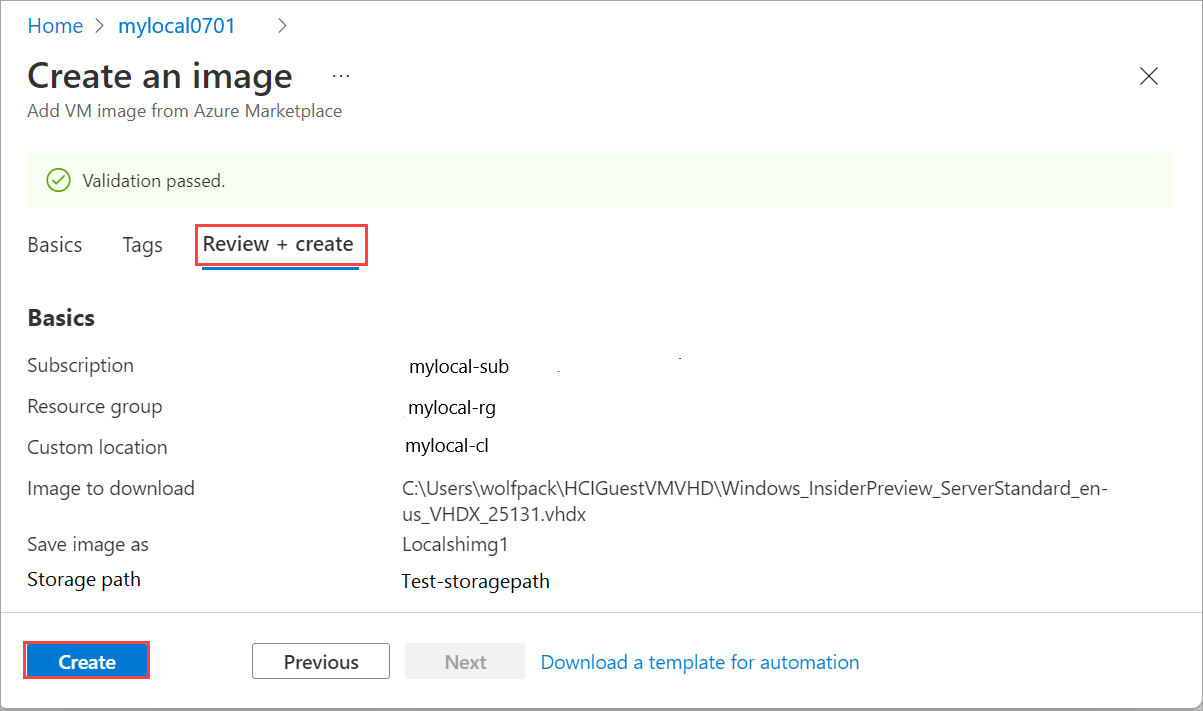

4. Wählen Sie "Überprüfen" und "Erstellen" aus, um Ihr VM-Image zu erstellen.



5. Die Eingabeparameter werden überprüft. Wenn die Überprüfungen erfolgreich sind, können Sie die Vm-Imagedetails überprüfen und "Erstellen" auswählen.



   Ein Azure Resource Manager-Vorlagenbereitstellungsauftrag wird für das VM-Image gestartet. Die Imagebereitstellung dauert einige Minuten, bis sie abgeschlossen sind. Die Zeit zum Herunterladen des Bilds hängt von der Größe des benutzerdefinierten Bilds und der für den Download verfügbaren Netzwerkbandbreite ab.

   Sie können die Imagebereitstellung im VM-Imageraster nachverfolgen. Sie können die Liste der VM-Images sehen, die bereits heruntergeladen wurden, und die, die auf das System heruntergeladen werden.

6. Wenn der Download des Bilds abgeschlossen ist, wird das VM-Image in der Liste der Bilder angezeigt, und der Status wird als verfügbar angezeigt. Wenn Sie weitere Details zu einem beliebigen Image anzeigen möchten, wählen Sie den Namen des VM-Images aus der Liste der VM-Images aus.

Auflisten von VM-Images

Sie müssen die Liste der VM-Images anzeigen, um ein zu verwaltenes Image auszuwählen.

Azure-Befehlszeilenschnittstelle

Führen Sie die folgenden Schritte aus, um das VM-Image mithilfe der Azure CLI auflisten.

1. Führen Sie PowerShell als Administrator aus.

2. Legen Sie einige Parameter fest.

   $subscription = "<Subscription ID associated with your Azure Local>"
   $resource_group = "<Resource group name for your Azure Local>"


3. Auflisten aller VM-Images, die Ihrem lokalen Azure zugeordnet sind. Führen Sie den folgenden Befehl aus:

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   Je nach verwendetem Befehl werden eine entsprechende Gruppe von Bildern aufgeführt, die Ihrem lokalen Azure Zugeordnet sind.

   • Wenn Sie nur das Abonnement angeben, listet der Befehl alle Bilder im Abonnement auf.
   • Wenn Sie sowohl das Abonnement als auch die Ressourcengruppe angeben, listet der Befehl alle Bilder in der Ressourcengruppe auf.

   Zu diesen Images gehören:

   • VM-Images aus Marketplace-Images.
   • Benutzerdefinierte Bilder, die sich in Ihrem Azure Storage-Konto befinden oder sich in einer lokalen Freigabe auf Ihrem System oder einem Client befinden, der mit Ihrem System verbunden ist.

Hier ist eine Beispielausgabe.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "mylocal-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Weitere Informationen zu diesem CLI-Befehl finden Sie in der Imageliste "az stack-hci-vm".

Azure portal

Im Azure-Portal Ihrer lokalen Azure-Ressource können Sie die Vm-Imagebereitstellung im Vm-Imageraster nachverfolgen. Sie können die Liste der VM-Images sehen, die bereits heruntergeladen wurden, und die, die auf Ihr System heruntergeladen werden.

Führen Sie die folgenden Schritte aus, um die Liste der VM-Images in Azure-Portal anzuzeigen.

1. Wechseln Sie im Azure-Portal zu Ihrer lokalen Azure-Ressource.

2. Wechseln Sie zu Ressourcen-VM-Images>.

3. Im rechten Bereich können Sie die Liste der VM-Images anzeigen.



Anzeigen von VM-Imageeigenschaften

Möglicherweise möchten Sie die Eigenschaften von VM-Images anzeigen, bevor Sie das Image verwenden, um einen virtuellen Computer zu erstellen. Führen Sie die folgenden Schritte aus, um die Bildeigenschaften anzuzeigen:

Azure-Befehlszeilenschnittstelle

Führen Sie die folgenden Schritte aus, um die Eigenschaften eines Bilds mithilfe der Azure CLI anzuzeigen:

1. Führen Sie PowerShell als Administrator aus.

2. Legen Sie die folgenden Parameter fest.

   $subscription = "<Subscription ID>"
   $resource_group = "<Azure Local resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Sie können Bildeigenschaften auf zwei verschiedene Arten anzeigen: ID angeben oder Namen und Ressourcengruppe angeben. Führen Sie die folgenden Schritte aus, wenn Sie die Marketplace-Image-ID angeben:

   1. Legen Sie den folgenden Parameter fest.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-marketplaceimage"


   2. Führen Sie den folgenden Befehl aus, um die Eigenschaften anzuzeigen.

      az stack-hci-vm image show --ids $mktplaceImageID

      Hier ist eine Beispielausgabe für diesen Befehl:

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/mylocal-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-marketplaceimage",
        "location": "eastus",
        "name": "mylocal-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "mylocal-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "guspinto@microsoft.com",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "guspinto@microsoft.com",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


Azure portal

Führen Sie im Azure-Portal Ihrer lokalen Azure-Ressource die folgenden Schritte aus:

1. Wechseln Sie zu Ressourcen-VM-Images>. Im rechten Bereich wird eine Liste der VM-Images angezeigt.



2. Wählen Sie den Namen des virtuellen Computers aus, um die Eigenschaften anzuzeigen.



VM-Image löschen

Möglicherweise möchten Sie ein VM-Image löschen, wenn der Download aus irgendeinem Grund fehlschlägt oder wenn das Image nicht mehr benötigt wird. Führen Sie die folgenden Schritte aus, um die VM-Images zu löschen.

Azure-Befehlszeilenschnittstelle

1. Führen Sie PowerShell als Administrator aus.

2. Legen Sie die folgenden Parameter fest:

   $subscription = "<Subscription ID>"
   $resource_group = "<Azure Local resource group>"
   $mktplaceImage = "<Markeplace image name>"


3. Entfernen Sie ein vorhandenes VM-Image. Führen Sie den folgenden Befehl aus:

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Sie können das Bild auf zwei Arten löschen:

• Geben Sie Namen und Ressourcengruppe an.
• Geben Sie die ID an.

Nachdem Sie ein Bild gelöscht haben, können Sie überprüfen, ob das Bild entfernt wurde. Hier sehen Sie eine Beispielausgabe, als das Bild gelöscht wurde, indem Sie den Namen und die Ressourcengruppe angeben.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "mylocal-rg"
PS C:\Users\azcli> $mktplaceImage = "mymylocal-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'mylocal-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

Azure portal

Führen Sie im Azure-Portal Ihrer lokalen Azure-Ressource die folgenden Schritte aus:

1. Wechseln Sie zu Ressourcen-VM-Images>.

2. Wählen Sie in der Liste der VM-Images, die im rechten Bereich angezeigt werden, das Papierkorbsymbol neben dem VM-Image aus, das Sie löschen möchten.



3. Wenn Sie aufgefordert werden, den Löschvorgang zu bestätigen, wählen Sie "Ja" aus.



Nachdem das VM-Image gelöscht wurde, wird die Liste der VM-Images aktualisiert, um das gelöschte Image widerzuspiegeln.

Nächste Schritte

• Erstellen Sie logische Netzwerke.
