Überwachen der lokalen Azure-Features mit Insights
Gilt für: Azure Local, Version 23H2
In diesem Artikel wird beschrieben, wie Sie Insights verwenden, um wichtige lokale Azure-Features zu überwachen, z. B. Resilienzdateisystem (ReFS) deduplizierung und Komprimierung.
Informationen zum Überwachen lokaler Azure-Systeme mit Insights finden Sie unter Überwachen eines einzelnen lokalen Azure-Systems mit Insights und Überwachen mehrerer lokaler Azure-Systeme mit Insights.
Informationen zur Verwendung von Insights zum Überwachen von Features
Insights für Azure Local sammelt Protokolle für verschiedene lokale Azure-Features, die mithilfe von Kusto-Abfragesprache (KQL) verarbeitet und dann mithilfe der Azure-Arbeitsmappen visualisiert werden.
Das Aktivieren von Insights in Ihrem lokalen Azure-System bietet Zugriff auf eine Reihe von Beispielarbeitsmappen, die Sie als Ausgangspunkt zum Erstellen von benutzerdefinierten Arbeitsmappen verwenden können. Diese Arbeitsmappen helfen dabei, die gesammelten Daten zu visualisieren und Einblicke in die wichtigsten lokalen Azure-Features zu erhalten, darunter:
- ReFS-Deduplizierung und -komprimierung. Überwachen und Analysieren von Einsparungen, Leistungseinbußen und Aufträgen im Zusammenhang mit der ReFS-Deduplizierungs- und Komprimierungsfunktion. Siehe Monitor ReFS-Deduplizierung und Komprimierung.
Voraussetzungen
Sie müssen die folgenden Voraussetzungen erfüllen, bevor Sie Insights für die Überwachung von Azure Local-Features verwenden können:
Sie müssen Zugriff auf ein lokales Azure, Version 23H2-System haben, das bereitgestellt, registriert und mit Azure verbunden ist.
Ihr System muss arcfähig sein und die Azure Monitor-Erweiterung installiert haben.
Sie müssen Insights auf dem System aktiviert haben.
Überwachen von Features mit Insights
Führen Sie die folgenden Schritte aus, um Azure Local-Features mit Insights zu überwachen:
Stellen Sie sicher, dass alle Voraussetzungen erfüllt sind.
Navigieren Sie im Azure-Portal zur Ressourcenseite des lokalen Azure-Systems, und wählen Sie dann Ihren Cluster aus.

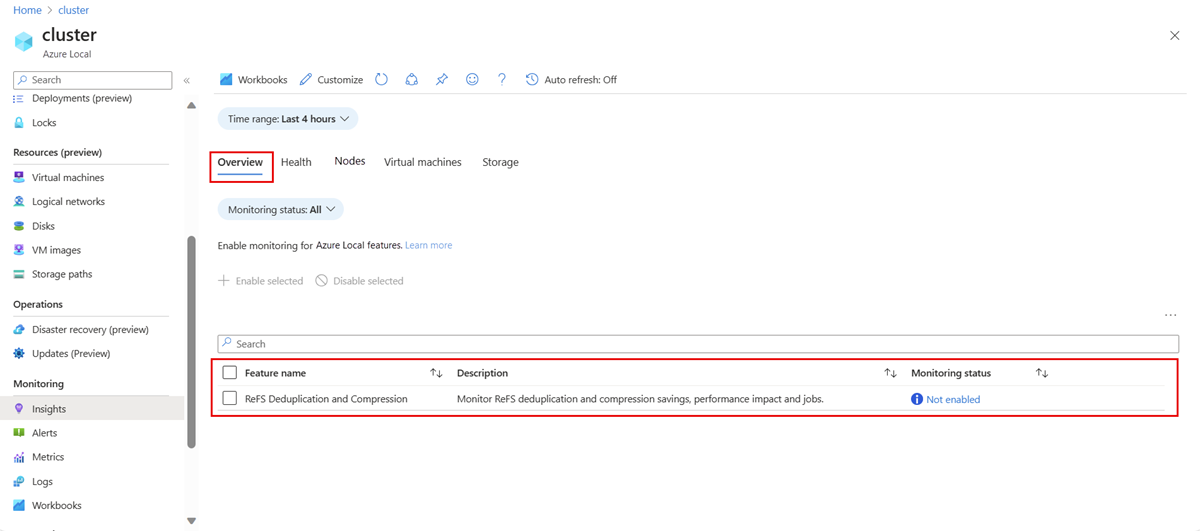

Wählen Sie "Insights" im linken Bereich aus, und wählen Sie dann die Registerkarte "Übersicht " aus.
Diese Registerkarte enthält eine Liste der verfügbaren lokalen Azure-Features für die Überwachung sowie Beschreibungen der überwachten Funktionen und den aktuellen Überwachungsstatus.
In der folgenden Tabelle werden die verschiedenen Überwachungsstatus beschrieben:
Überwachungsstatus Beschreibung Aktiviert Gibt an, dass die Überwachung für das Feature aktiviert ist. Insights sammelt Protokolldaten aus Windows-Ereignissen und Leistungsindikatoren im Zusammenhang mit dem Feature. Nicht aktiviert Gibt an, dass die Überwachung für das Feature deaktiviert ist und die Datensammlung und -erkenntnisse verhindert. Dies ist der Standardstatus. Aktualisierung erforderlich Gibt an, dass es einige Konfigurationsprobleme gibt, die verhindern, dass Insights Daten sammelt. Dies kann passieren, wenn die erforderlichen Ereignisse oder Datenquellen nicht ordnungsgemäß innerhalb der Arbeitsmappe konfiguriert sind. Sie müssen Insights für das Feature aktualisieren, um Erfolgreich Daten zu sammeln.
Basierend auf dem Überwachungsstatus können Sie eine der folgenden Aktionen ausführen:
Aktivieren sie die Überwachung für ein Feature. Siehe Aktivieren der Überwachung für ein Feature.
Deaktivieren sie die Überwachung für ein Feature. Siehe Deaktivieren der Überwachung für ein Feature.
Aktivieren oder Deaktivieren der Überwachung für mehrere Features. Siehe Aktivieren oder Deaktivieren der Überwachung für mehrere Features.
Updateüberwachung für ein Feature. Siehe Updateüberwachung für ein Feature.
Aktivieren der Überwachung für ein Feature

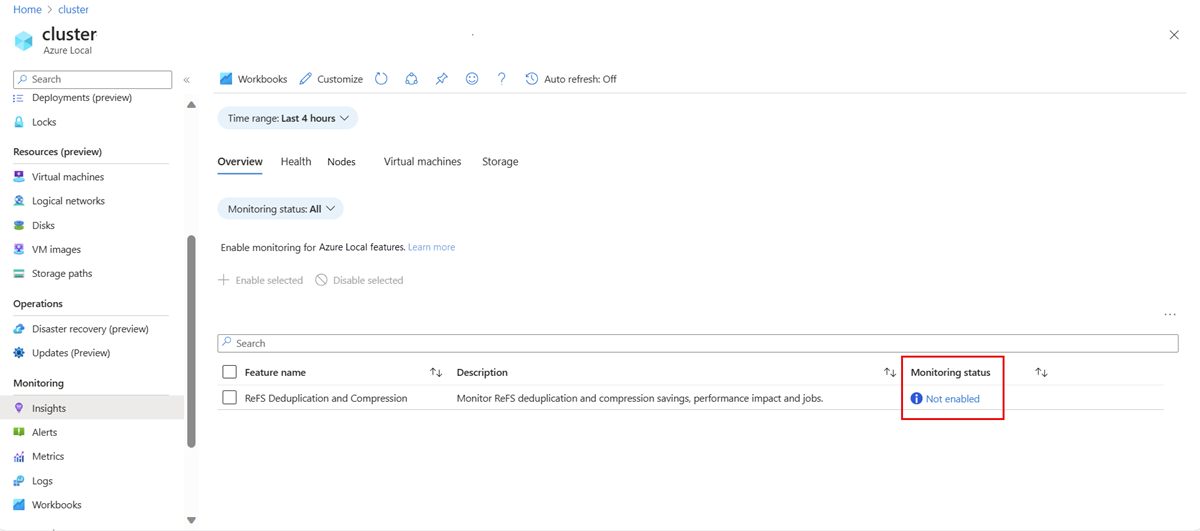

Standardmäßig ist die Überwachung für ein Feature nicht aktiviert, und der Überwachungsstatus wird als nicht aktiviert angezeigt.
Wenn Sie die Überwachung für ein Feature aktivieren, fügt Insights automatisch die erforderlichen Leistungsindikatoren und Windows-Ereignisprotokolle zur zugeordneten Datensammlungsregel (DCR) innerhalb des Clusters hinzu. Nachdem der DCR konfiguriert wurde, erhalten Sie eine Erfolgsmeldung, und der Featurename wechselt von Nur-Text zu einem klickbaren Link auf der Registerkarte "Übersicht ".
Nachdem Sie die Überwachung aktiviert haben, dauert es ungefähr 20 bis 30 Minuten, bis Insights mit dem Sammeln von Daten beginnt und Integritäts-, Leistungs- und Nutzungseinblicke bereitstellt.
Führen Sie die folgenden Schritte aus, um die Überwachung für ein Feature zu aktivieren:

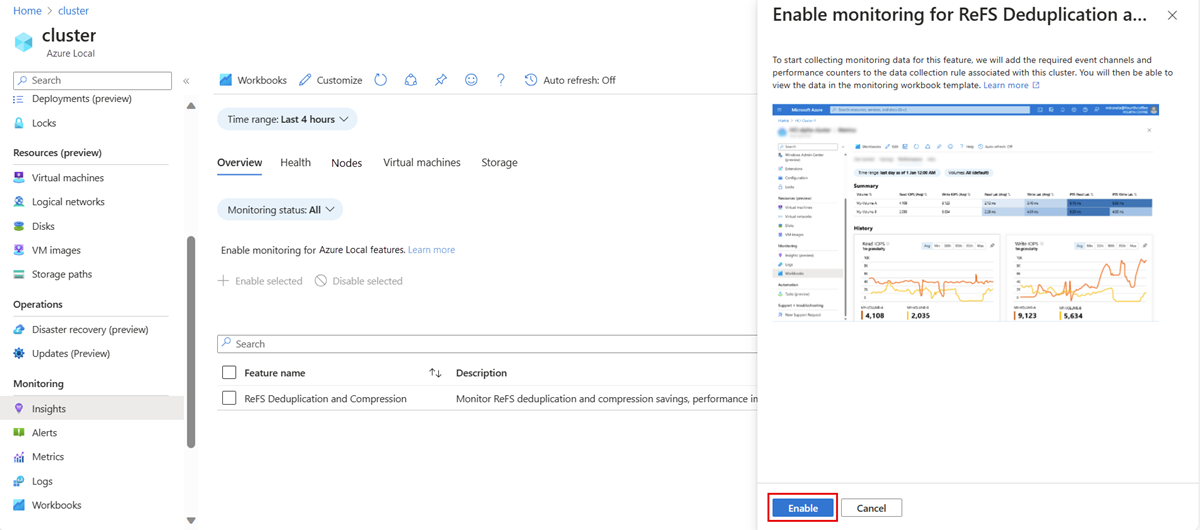

Wählen Sie auf der Registerkarte "Übersicht " das Feature mit dem Status "Nicht aktivierter Überwachung" aus.
Auf der rechten Seite wird ein Kontextbereich geöffnet, der weitere Details enthält, z. B. ein Beispielbild der Arbeitsmappe. Wählen Sie die Schaltfläche "Aktivieren " aus.
Nachdem Sie die Überwachung für ein Feature aktiviert haben, ändert sich der Überwachungsstatus für dieses Feature von "Nicht aktiviert " in "Aktiviert ", und der Name ändert sich von Nur-Text zu einem klickbaren Link. Sie können den Featurenamen auswählen, um die Arbeitsmappe zu öffnen.
Deaktivieren der Überwachung für ein Feature
Durch deaktivieren der Überwachung für ein Feature beendet Insights das Sammeln von Überwachungsdaten, die diesem Feature zugeordnet sind. Diese Aktion wirkt sich jedoch nicht auf andere Ereignissammlungen auf diesen DCR oder zuvor gesammelten Daten aus.
Führen Sie die folgenden Schritte aus, um die Überwachung für ein Feature zu deaktivieren:

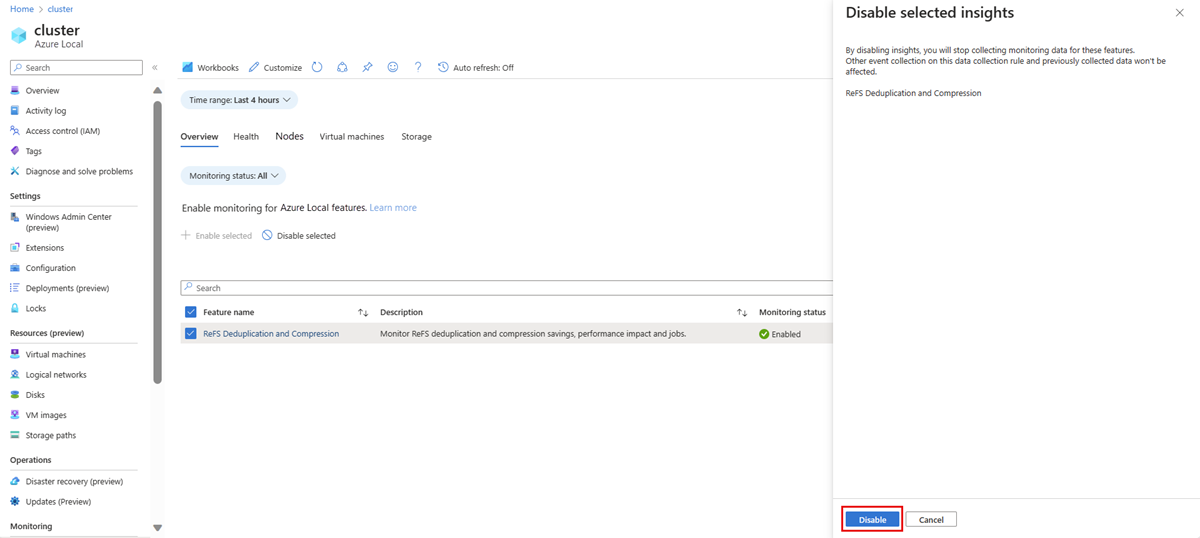

Wählen Sie auf der Registerkarte "Übersicht " das Feature mit dem Status " Aktivierte Überwachung" aus.
Wählen Sie im Bereich "Ausgewählte Einblicke deaktivieren" auf der rechten Seite die Schaltfläche "Deaktivieren" aus.
Aktivieren oder Deaktivieren der Überwachung für mehrere Features
Führen Sie die folgenden Schritte aus, um die Überwachung für mehrere Features gleichzeitig auf der Registerkarte "Übersicht " zu aktivieren oder zu deaktivieren.
Aktivieren Sie auf der Registerkarte "Übersicht " die Kontrollkästchen neben den gewünschten Features.
Wählen Sie entweder " Aktivieren" oder "Deaktivieren" aus. Der Bereich "Ausgewählte Einblicke aktivieren" oder "Ausgewählte Einblicke deaktivieren" wird rechts angezeigt. Es zeigt eine Liste der Features an, die Sie ausgewählt haben, um die Überwachung zu aktivieren oder die Überwachung zu deaktivieren.
Wählen Sie entweder die Schaltfläche "Aktivieren " oder "Deaktivieren " aus, um die Überwachung für alle ausgewählten Features gleichzeitig zu aktivieren oder zu deaktivieren.
Updateüberwachung für ein Feature
Wenn auf der Registerkarte "Übersicht " der Überwachungsstatus eines Features als Aktualisierung der Anforderungen angezeigt wird, gibt es einige Konfigurationsprobleme, die verhindern, dass Insights Daten sammelt.
Führen Sie die folgenden Schritte aus, um Insights zu aktualisieren:
Wählen Sie auf der Registerkarte "Übersicht " den Link "Updates erforderlich " für das Feature mit dem Status " Aktualisierungsüberwachung erforderlich " aus.
Wählen Sie im rechten Bereich die Schaltfläche "Aktualisierung erforderlich" aus, um die erforderlichen Konfigurationsupdates für Insights zu installieren.
Überwachen der ReFS-Deduplizierung und -Komprimierung
ReFS-Deduplizierung und -komprimierung ist eine Speicherfunktion, mit der Speicherplatz mit minimalen Leistungseinbußen gespart wird. Es ist eine Nachbearbeitungslösung und führt die Deduplizierung und Komprimierung auf Blockebene auf einer festen Blockgröße basierend auf der Systemgröße aus. Sie können dieses Feature auf Hybrid- oder allen Flash-Systemen aktivieren. Sie zielt auf Cache- und Kapazitätsebenen ab. Weitere Informationen zu diesem Feature finden Sie unter Optimieren des Speichers mit ReFS-Deduplizierung und Komprimierung in Azure Local.
Führen Sie die folgenden Schritte aus, um mit der Überwachung der ReFS-Deduplizierungs- und Komprimierungsfunktion zu beginnen:
Stellen Sie sicher, dass die Voraussetzungen erfüllt sind, bevor Sie mit der Verwendung der Arbeitsmappe beginnen. Stellen Sie außerdem sicher, dass mindestens ein Volume mit aktivierter Funktion verfügbar ist.
Aktivieren sie die Überwachung für reFS-Deduplizierung und -komprimierung. Anweisungen finden Sie unter Aktivieren der Überwachung für ein Feature.
Wählen Sie den Featurenamen auf der Registerkarte "Übersicht " aus, um die Arbeitsmappe zu öffnen.
Welche Daten werden gesammelt?
Sobald Sie das ReFS-Deduplizierungs- und Komprimierungsfeature für die Überwachung aktiviert haben, beginnt Insights mit der Erfassung der folgenden Daten:
| Datenquelle | Daten |
|---|---|
| Windows-Ereigniskanal | Microsoft-Windows-ReFSDedupSVC microsoft-windows-sddc-management/operational |
| Leistungsindikatoren | CSVFS(*)/Sek. CSVFS(*)/Sek. CSVFS(*)Bytes/Sek. CSVFS(*)Bytes/Sek. CSVFS(*). Sek./Lesezugriff CSVFS(*). s/Schreiben |
Die Arbeitsmappe für reFS-Deduplizierung und -komprimierung umfasst verschiedene Registerkarten, die jeweils eine bestimmte Funktionalität enthalten, wie in den folgenden Abschnitten beschrieben.

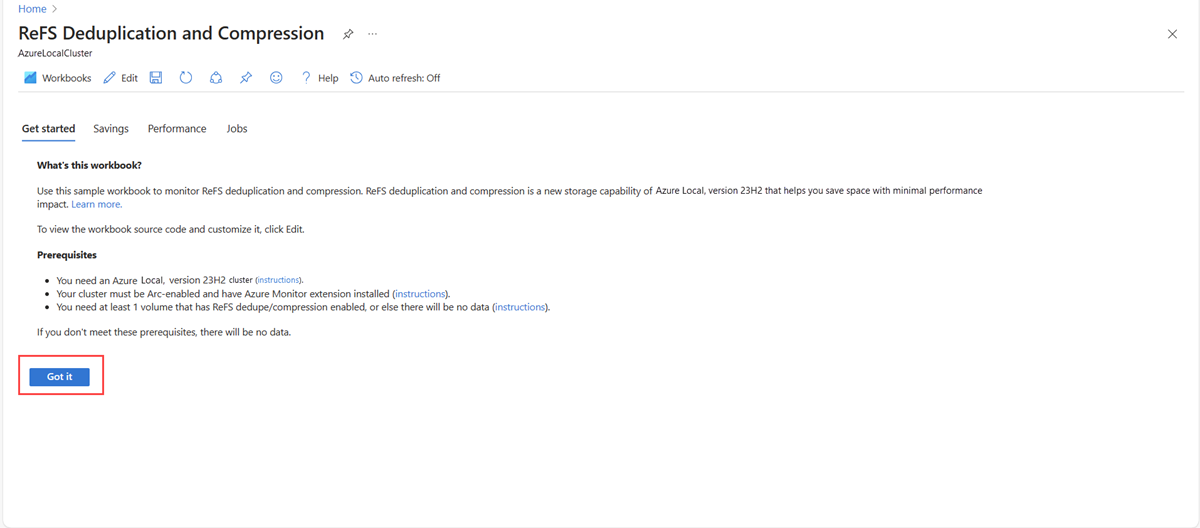

Erste Schritte
Diese Registerkarte enthält grundlegende Informationen zur Arbeitsmappe und zu den Voraussetzungen zum Anzeigen der Arbeitsmappe. Überprüfen Sie die Voraussetzungen, und wählen Sie dann "Erhalten" aus, um zur nächsten Registerkarte zu wechseln.

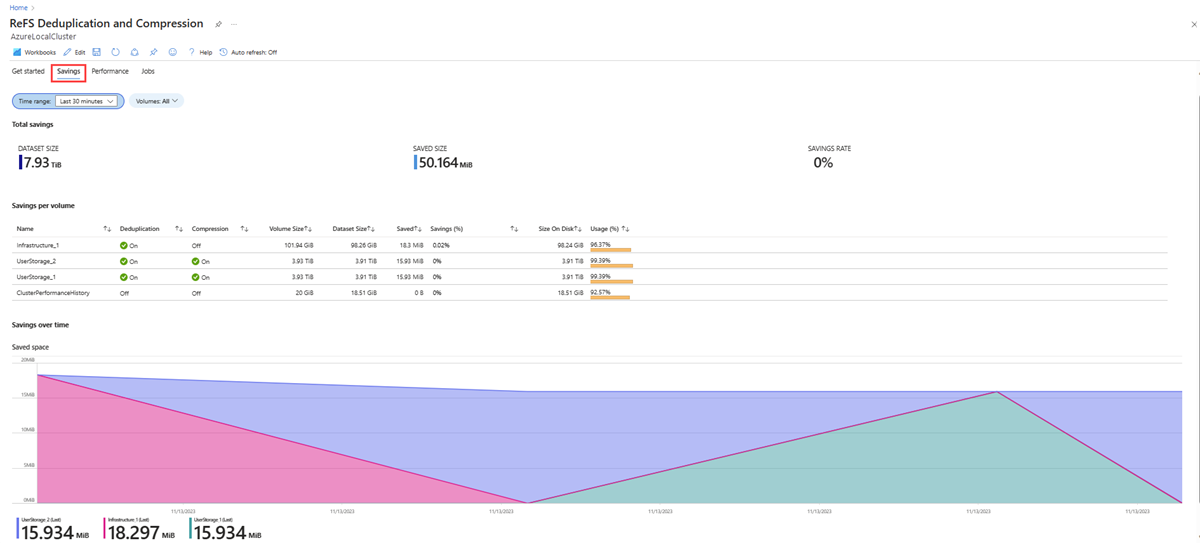

Ersparnisse
Diese Registerkarte enthält Volumeinformationen in einem Cluster und zeigt die Einsparungen für jedes Volume an.
In der folgenden Tabelle werden die Spalten unter dem Abschnitt "Einsparungen pro Volume " beschrieben:
| Spalte | Beschreibung |
|---|---|
| Name | Der Name der Volumes in einem Cluster. |
| Deduplizierung | Gibt an, ob die Deduplizierung aktiviert ist (Ein) oder nicht (Aus). |
| Komprimierung | Gibt an, ob die Komprimierung aktiviert ist oder nicht. |
| Volumegröße | Die Größe des Volumes, wie vom Benutzer angegeben. |
| Datasetgröße | Die ursprüngliche Größe von Daten auf dem Datenträger vor jeder Deduplizierung und Komprimierungsoptimierung. |
| Gespeichert | Die Anzahl der in jedem Volume gespeicherten Bytes. |
| Einsparungen(%) | Der gespeicherte Speicherplatz dividiert durch die Datasetgröße. |
| Größe auf dem Datenträger | Die Gesamtmenge der auf dem Datenträger gespeicherten Daten. |
| Nutzung (%) | Die Größe auf dem Datenträger dividiert durch die Gesamtvolumegröße. |

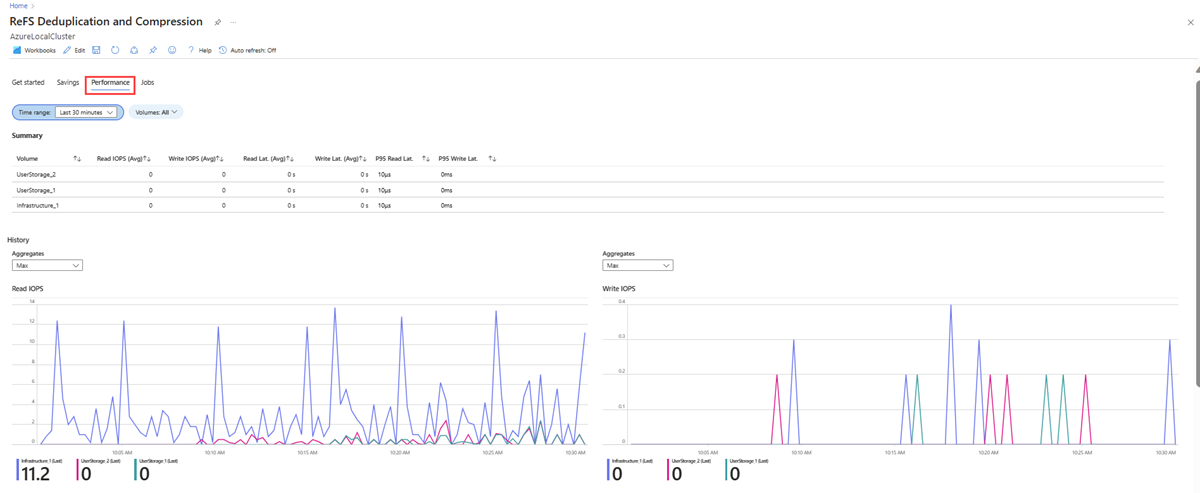

Leistung
Diese Registerkarte enthält Details wie Lese- und Schreibzugriff auf Eingabe-/Ausgabevorgänge/Sekunde (IOPS) für alle freigegebenen Clustervolumes (CSV) in einem Cluster.
| Spalte | Beschreibung |
|---|---|
| Volumen | Zeigt die verschiedenen freigegebenen Clustervolumes (CSV) in einem Cluster an. |
| Lesen von IOPS (durchschn. Mittelwert) | Gibt den Durchschnittswert der Eingabeausgabelesevorgänge auf einem Volume an. |
| Schreiben von IOPS (Mittelwert) | Gibt den Durchschnittswert der Eingabeausgabeschreibvorgänge für ein Volume an. |
| Lat lesen. (Durchschn. ) | Gibt den Durchschnittswert der Leselatenz auf einem Volume an. |
| Schreiben Sie Lat. (Durchschn. ) | Gibt den Durchschnittswert der Schreiblatenz auf einem Volume an. |
| P95 Read Lat. | Gibt das 95. Quantil der Leselatenz auf einem Volume an. |
| P95 Write Lat. | Gibt das 95. Quantil der Schreiblatenz auf einem Volume an. |
Sie können verschiedene Aggregate wie Mittelwert, P1st, P5th, P50th, P90th, P95th, 99th, Min und Max für verschiedene Metriken auswählen.

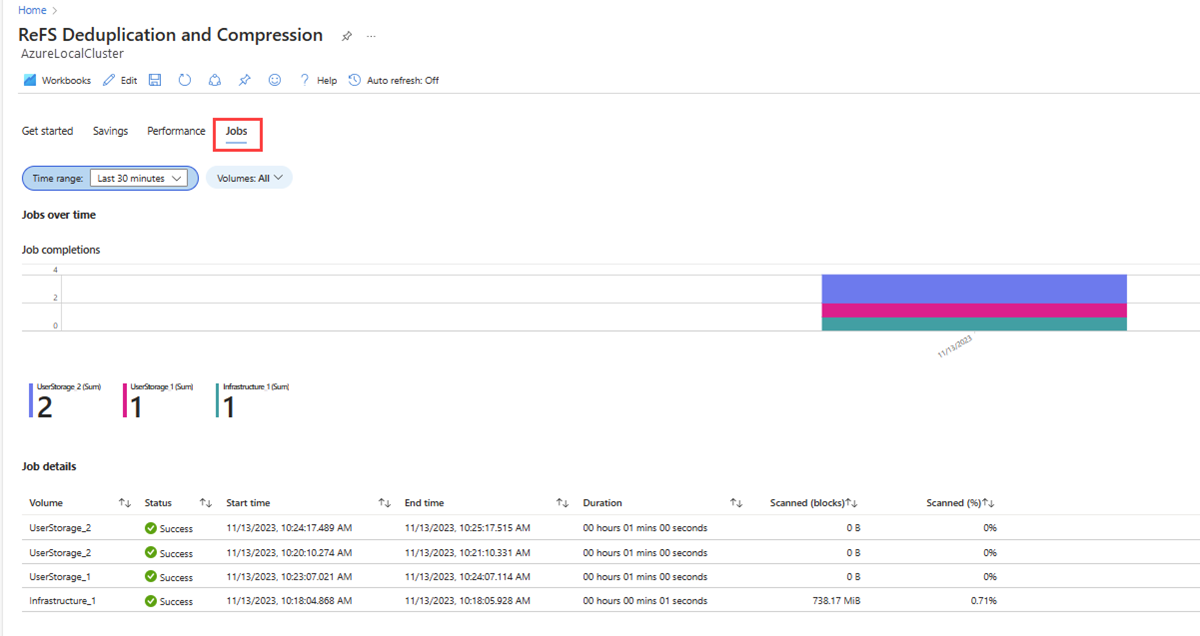

Aufträge
Auf dieser Registerkarte werden die Aufträge angezeigt, die während des Deduplizierungsprozesses ausgeführt wurden, und eine Zusammenfassung der Auftragsdetails.
| Spalte | Beschreibung |
|---|---|
| Volumen | Zeigt die verschiedenen CSV-Dateien in einem Cluster an. |
| Status | Gibt den Status (Erfolg/Fehlgeschlagen) der ReFS-Deduplizierung an. |
| Startzeit | Zeigt die Uhrzeit an, zu der die ReFS-Deduplizierung gestartet wurde. |
| Endzeit | Zeigt die Uhrzeit an, zu der die ReFS-Deduplizierung abgeschlossen ist. |
| Duration | Zeigt die gesamt benötigte Zeit für die ReFS-Deduplizierung an. |
| Gescannte Blöcke | Zeigt die gesamt gescannten Blöcke an. |
| Gescannt(%) | Zeigt die gesamt gescannten Blöcke dividiert durch die Gesamtvolumengröße an. |
Problembehandlung bei ReFS-Deduplizierung und Komprimierungsüberwachung
Ausstellen. In der ReFS-Deduplizierungs- und Komprimierungsarbeitsmappe werden keine Daten angezeigt.
Ursache. Insights kann keine Protokolle für reFS-Deduplizierung und -komprimierung sammeln.
Lösung: Führen Sie die folgenden Schritte aus, um zu bestätigen, ob die Protokolle erfasst werden:
Wechseln Sie im Azure-Portal zu "Datensammlungsregeln überwachen>".
Suchen Sie nach der Datensammlungsregel, die Ihrem Cluster zugeordnet ist, und wählen Sie dann Datenquellen aus.
Aktivieren Sie das Kontrollkästchen "Windows-Ereignisprotokolle ".
Wählen Sie im Kontextbereich "Datenquelle hinzufügen" auf der rechten Seite unter "Datenquelle" die Option "Benutzerdefiniert" aus.

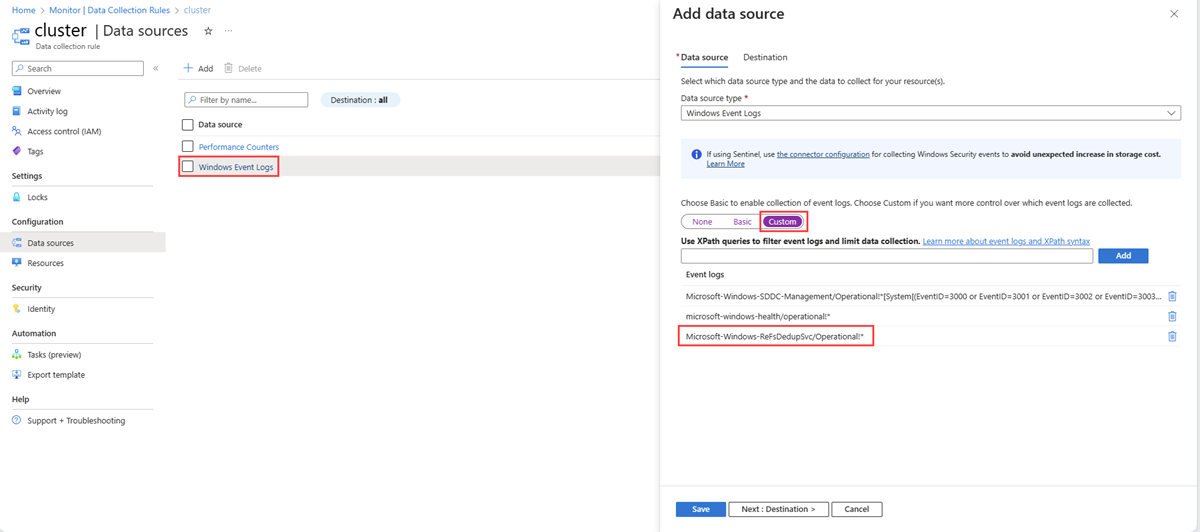

Überprüfen Sie, ob der
Microsoft-Windows-ReFSDedupSVCEreigniskanal aufgeführt ist, wie im folgenden Screenshot gezeigt:
Überwachen der Dell APEX-Cloudplattform
Die Dell APEX-Cloudplattform für Microsoft Azure bietet eine geschaltete lokale Infrastrukturlösung, mit der Organisationen Innovationen durch umfassende Integrationen, Automatisierung und eine konsistente Azure-Umgebung in ihren IT-Umgebungen freischalten können.
Verwenden Sie die Dell-Arbeitsmappe, um Hardwareereignisse in Echtzeit zu visualisieren, was zu einer beschleunigten Problemerkennung und -lösung führt.
Führen Sie die folgenden Schritte aus, um die Ereignisüberwachung für die Dell APEX Cloud Platform für Microsoft Azure zu starten:
Stellen Sie sicher, dass die Voraussetzungen erfüllt sind, bevor Sie mit der Verwendung der Arbeitsmappe beginnen.
Aktivieren Sie die Überwachung der Ereignisüberwachung für die Dell APEX Cloud Platform für Microsoft Azure-Funktion. Anweisungen finden Sie unter Aktivieren der Überwachung für ein Feature.

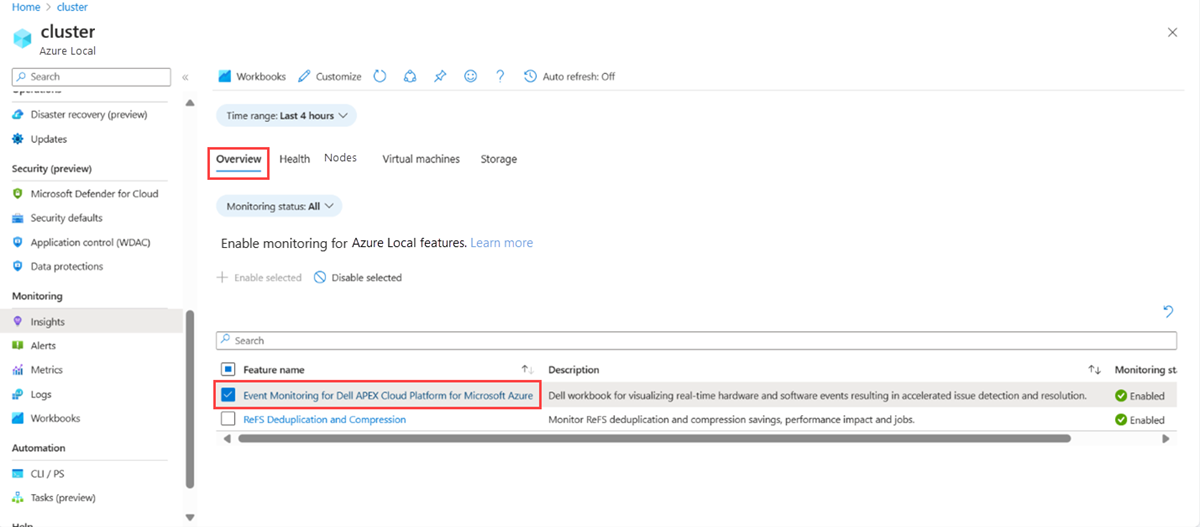

Wählen Sie auf der Registerkarte "Übersicht" das Feature "Ereignisüberwachung für Dell APEX Cloud Platform for Microsoft Azure" aus, um die Arbeitsmappe zu öffnen.
Informationen zu den gesammelten Daten und den verschiedenen Registerkarten in der Arbeitsmappe finden Sie unter Event Monitoring for Dell APEX Cloud Platform for Microsoft Azure.
