Sichern von VM-Datenträgern auf einem Azure Stack Edge Pro-GPU-Gerät über Azure PowerShell

  • Artikel

GILT FÜR:Yes for Pro GPU SKUAzure Stack Edge Pro – GPUYes for Pro 2 SKUAzure Stack Edge Pro 2Yes for Pro R SKUAzure Stack Edge Pro RYes for Mini R SKUAzure Stack Edge Mini R

In diesem Artikel wird beschrieben, wie Sie mithilfe von Azure PowerShell Sicherungen von VM-Datenträgern auf einem Azure Stack Edge Pro-GPU-Gerät erstellen.

Wichtig

Dieses Verfahren ist für beendete VMs vorgesehen. Zum Sichern aktiver VMs wird empfohlen, ein Sicherungstool eines Drittanbieters zu verwenden.

Workflow

In den folgenden Schritten wird der allgemeine Workflow zum Sichern eines VM-Datenträgers auf Ihrem Gerät zusammengefasst:

  1. Beenden Sie den virtuellen Computer.
  2. Erstellen Sie eine Momentaufnahme des VM-Datenträgers.
  3. Kopieren Sie die Momentaufnahme als VHD in ein lokales Speicherkonto.
  4. Laden Sie die VHD an ein externes Ziel hoch.

Voraussetzungen

Vor dem Sichern von VMs müssen Sie Folgendes sicherstellen:

Überprüfen der Verbindung mit der lokalen Azure Resource Manager-Instanz

Stellen Sie sicher, dass Sie mit den folgenden Schritten von Ihrem Client aus auf das Gerät zugreifen können.

Vergewissern Sie sich, dass Ihr Client eine Verbindung mit der lokalen Azure Resource Manager-Instanz herstellen kann.

  1. Rufen Sie zur Authentifizierung lokale Geräte-APIs auf:

    login-AzAccount -EnvironmentName <Environment Name> -TenantId c0257de7-538f-415c-993a-1b87a031879d

  2. Geben Sie den Benutzernamen EdgeArmUser und das Kennwort für die Verbindung über Azure Resource Manager an. Sollten Sie Ihr Kennwort vergessen haben, setzen Sie das Kennwort für Azure Resource Manager zurück, und melden Sie sich mit diesem Kennwort an.

Sichern eines VM-Datenträgers

  1. Rufen Sie eine Liste der VMs ab, die auf Ihrem Gerät ausgeführt werden. Identifizieren Sie den virtuellen Computer, den Sie beenden möchten, und die entsprechende Ressourcengruppe.

    Get-AzVM

    Beispielausgabe:

    PS C:\Users\user> Get-AzVM

ResourceGroupName            Name Location         VmSize OsType                NIC
-----------------            ---- --------         ------ ------                ---
MYASEAZRG                  myazvm dbelocal Standard_D1_v2  Linux           myaznic1
MYASERG           myasewindowsvm2 dbelocal Standard_D1_v2  Linux myasewindowsvm2nic

PS C:\Users\user>

  2. Legen Sie einige Parameter fest.

    $ResourceGroupName = "<Resource group name>"
$VmName = "<VM name>"

  3. Beenden Sie den virtuellen Computer.

    Stop-AzVM –ResourceGroupName $ResourceGroupName -Name $VmName

    Beispielausgabe:

    PS C:\Users\user> Stop-AzVM -ResourceGroupName myaserg -Name myasewindowsvm2
Virtual machine stopping operation
This cmdlet will stop the specified virtual machine. Do you want to continue?
[Y] Yes  [N] No  [S] Suspend  [?] Help (default is "Y"): Y

OperationId : 8a2fa7ea-99d0-4f9f-b8ca-e37389cd8413
Status      : Succeeded
StartTime   : 6/28/2021 11:51:33 AM
EndTime     : 6/28/2021 11:51:50 AM
Error       :

PS C:\Users\user>

    Sie können die VM auch über das Azure-Portal beenden.

  4. Erstellen Sie eine Momentaufnahme des VM-Datenträgers, und speichern Sie sie in einer lokalen Ressourcengruppe. Sie können dieses Verfahren sowohl für Betriebssystemdatenträger als auch für Datenträger für Daten verwenden.

    1. Rufen Sie die Liste der Datenträger auf Ihrem Gerät oder in einer bestimmten Ressourcengruppe ab. Notieren Sie sich den Namen des zu sichernden Datenträgers.

      $Disk = Get-AzDisk -ResourceGroupName $ResourceGroupName
$Disk.Name

      Beispielausgabe:

      PS C:\Users\user> $Disk = Get-AzDisk -ResourceGroupName myaserg
PS C:\Users\user> $Disk.Name
myasewindowsvm2_disk1_2a066432056446669368969835d5e3b3
myazdisk1
myvmdisk2
PS C:\Users\user>

    2. Erstellen Sie eine lokale Ressourcengruppe, die als Ziel für die VM-Momentaufnahme dienen soll. Der Speicherort wird auf dbelocal festgelegt.

      New-AzResourceGroup -ResourceGroupName <Resource group name> -Location dbelocal

      PS C:\Users\user> New-AzResourceGroup -ResourceGroupName myaseazrg1 -Location dbelocal

ResourceGroupName : myaseazrg1
Location          : dbelocal
ProvisioningState : Succeeded
Tags              :
ResourceId        : /subscriptions/.../resourceGroups/myaseazrg1

PS C:\Users\user>

    3. Legen Sie einige Parameter fest.

      $DiskResourceGroup = <Disk resource group>
$DiskName = <Disk name>
$SnapshotName = <Snapshot name>
$DestinationRG = <Snapshot destination resource group>

    4. Legen Sie die Momentaufnahmekonfiguration fest, und erstellen Sie die Momentaufnahme.

      $Disk = Get-AzDisk -ResourceGroupName $DiskResourceGroup -DiskName $DiskName
$SnapshotConfig = New-AzSnapshotConfig -SourceUri $Disk.Id -CreateOption Copy -Location 'dbelocal'
$Snapshot = New-AzSnapshot -Snapshot $SnapshotConfig -SnapshotName $SnapshotName -ResourceGroupName $DestinationRG

      Vergewissern Sie sich, dass die Momentaufnahme in der Zielressourcengruppe erstellt wird.

      Get-AzSnapshot -ResourceGroupName $DestinationRG

      Beispielausgabe:

      PS C:\Users\user> $DiskResourceGroup = "myaserg"
PS C:\Users\user> $DiskName = "myazdisk1"
PS C:\Users\user> $SnapshotName = "myasdisk1ss"
PS C:\Users\user> $DestinationRG = "myaseazrg1"
PS C:\Users\user> $Disk = Get-AzDisk -ResourceGroupName $DiskResourceGroup -DiskName $DiskName
PS C:\Users\user> $SnapshotConfig = New-AzSnapshotConfig -SourceUri $Disk.Id -CreateOption Copy -Location 'dbelocal'
PS C:\Users\user> $Snapshot=New-AzSnapshot -Snapshot $SnapshotConfig -SnapshotName $SnapshotName -ResourceGroupName $DestinationRG
PS C:\Users\user> Get-AzSnapshot -ResourceGroupName $DestinationRG

ResourceGroupName            : myaseazrg1
ManagedBy                    :
Sku                          : Microsoft.Azure.Management.Compute.Models.SnapshotSku
TimeCreated                  : 6/28/2021 6:57:40 PM
OsType                       :
HyperVGeneration             :
CreationData                 : Microsoft.Azure.Management.Compute.Models.CreationDat
                               a
DiskSizeGB                   : 10
DiskSizeBytes                : 10737418240
UniqueId                     : fbc1cfac-8bbb-44d8-8aa4-9e8811950fcc
EncryptionSettingsCollection :
ProvisioningState            : Succeeded
Incremental                  : False
Encryption                   : Microsoft.Azure.Management.Compute.Models.Encryption
Id                           : /subscriptions/.../r
                               esourceGroups/myaseazrg1/providers/Microsoft.Compute/
                               snapshots/myasdisk1ss
Name                         : myasdisk1ss
Type                         : Microsoft.Compute/snapshots
Location                     : DBELocal
Tags                         : {}

PS C:\Users\user>

Kopieren der Momentaufnahme in ein lokales Speicherkonto

Kopieren Sie die Momentaufnahmen in ein lokales Speicherkonto auf Ihrem Gerät.

  1. Legen Sie einige Parameter fest.

    $StorageAccountRG = <Local storage account resource group>
$StorageAccountName = <Storage account name>
$StorageEndpointSuffix = <Connection string in format: DeviceName.DnsDomain.com>
$DestStorageContainer = <Destination storage container>
$DestFileName = <Blob file name>

  2. Erstellen Sie ein lokales Speicherkonto auf Ihrem Gerät.

    New-AzStorageAccount -Name  $StorageAccountName -ResourceGroupName $StorageAccountRG -Location DBELocal -SkuName Standard_LRS

    Beispielausgabe:

    PS C:\Users\user> New-AzStorageAccount -Name  $StorageAccountName -ResourceGroupName $StorageAccountRG -Location DBELocal -SkuName Standard_LRS

StorageAccountName ResourceGroupName PrimaryLocation SkuName      Kind    AccessTier
------------------ ----------------- --------------- -------      ----    ----------
myaseazsa1         myaseazrg2        DBELocal        Standard_LRS Storage
PS C:\Users\user>

  3. Erstellen Sie einen Container in dem von Ihnen erstellten lokalen Speicherkonto.

    $keys = Get-AzStorageAccountKey -ResourceGroupName $StorageAccountRG -Name $StorageAccountName
$keyValue = $keys[0].Value
$storageContext = New-AzStorageContext -StorageAccountName $StorageAccountName -StorageAccountKey $keyValue -Protocol Http -Endpoint $StorageEndpointSuffix;
$container = New-AzStorageContainer -Name $DestStorageContainer -Context $storageContext -Permission Container -ErrorAction Ignore;

    Beispielausgabe:

    PS C:\Users\user> $StorageAccountRG = "myaseazrg2"
PS C:\Users\user> $StorageAccountName = "myaseazsa1"
PS C:\Users\user> $StorageEndpointSuffix = "myasegpu.wdshcsso.com"
PS C:\Users\user> $DestStorageContainer = "testcont1"
PS C:\Users\user> $DestFileName = "testfile1"

PS C:\Users\user> $keys = Get-AzStorageAccountKey -ResourceGroupName $StorageAccountRG -Name $StorageAccountName
PS C:\Users\user> $keyValue = $keys[0].Value
PS C:\Users\user> $storageContext = New-AzStorageContext -StorageAccountName $StorageAccountName -StorageAccountKey $keyValue -Protocol Http -Endpoint $StorageEndpointSuffix;
PS C:\Users\user> $storagecontext

StorageAccountName  : myaseazsa1
BlobEndPoint        : http://myaseazsa1.blob.myasegpu.wdshcsso.com/
TableEndPoint       : http://myaseazsa1.table.myasegpu.wdshcsso.com/
QueueEndPoint       : http://myaseazsa1.queue.myasegpu.wdshcsso.com/
FileEndPoint        : http://myaseazsa1.file.myasegpu.wdshcsso.com/
Context             : Microsoft.WindowsAzure.Commands.Storage.AzureStorageContext
Name                :
StorageAccount      : BlobEndpoint=http://myaseazsa1.blob.myasegpu.wdshcsso.com/;Que
                      ueEndpoint=http://myaseazsa1.queue.myasegpu.wdshcsso.com/;Tabl
                      eEndpoint=http://myaseazsa1.table.myasegpu.wdshcsso.com/;FileE
                      ndpoint=http://myaseazsa1.file.myasegpu.wdshcsso.com/;AccountN
                      ame=myaseazsa1;AccountKey=[key hidden]
TableStorageAccount : BlobEndpoint=http://myaseazsa1.blob.myasegpu.wdshcsso.com/;Que
                      ueEndpoint=http://myaseazsa1.queue.myasegpu.wdshcsso.com/;Tabl
                      eEndpoint=http://myaseazsa1.table.myasegpu.wdshcsso.com/;FileE
                      ndpoint=http://myaseazsa1.file.myasegpu.wdshcsso.com/;DefaultE
                      ndpointsProtocol=https;AccountName=myaseazsa1;AccountKey=[key
                      hidden]
Track2OauthToken    :
EndPointSuffix      : myasegpu.wdshcsso.com/
ConnectionString    : BlobEndpoint=http://myaseazsa1.blob.myasegpu.wdshcsso.com/;Que
                      ueEndpoint=http://myaseazsa1.queue.myasegpu.wdshcsso.com/;Tabl
                      eEndpoint=http://myaseazsa1.table.myasegpu.wdshcsso.com/;FileE
                      ndpoint=http://myaseazsa1.file.myasegpu.wdshcsso.com/;AccountN
                      ame=myaseazsa1;AccountKey=itOn5Awjh3hnoGKL7EDQ681zhIKG/szCt05Z
                      IWAxP/T22gwEXb5l0sKjI833Hqpc0MsBiSH2rM6NuuwnJyEO1Q==
ExtendedProperties  : {}



PS C:\Users\user> $container = New-AzStorageContainer -Name $DestStorageContainer -Context $storageContext -Permission Container -ErrorAction Ignore;
PS C:\Users\user> $container
Blob End Point: http://myaseazsa1.blob.myasegpu.wdshcsso.com/

Name                 PublicAccess         LastModified
----                 ------------         ------------
testcont1           Container            6/28/2021 2:46:03 PM +00:00

PS C:\Users\user>

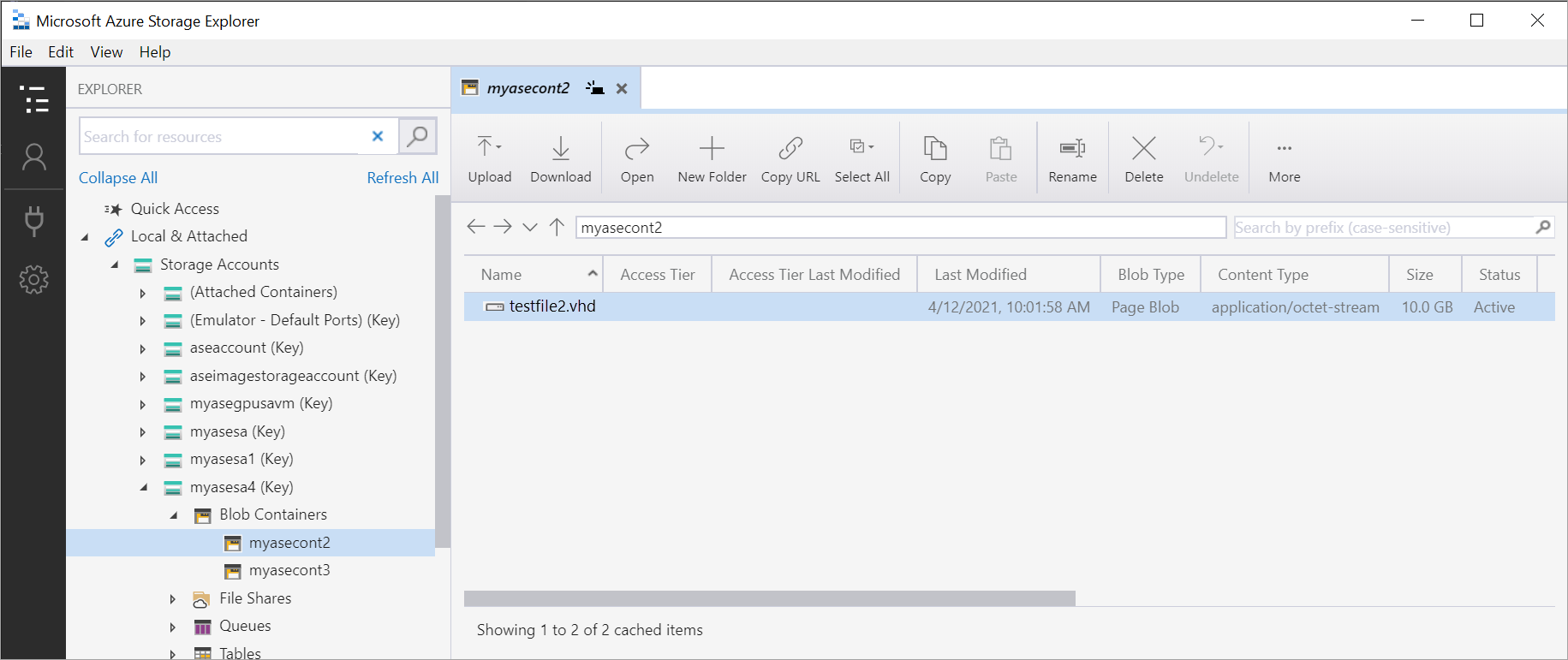

    Sie können auch Azure Storage-Explorer verwenden, um ein lokales Speicherkonto zu erstellen, und dann einen Container im lokalen Speicherkonto auf Ihrem Gerät erstellen.

  4. Laden Sie die Momentaufnahme in das lokale Speicherkonto herunter.

    $sassnapshot = Grant-AzSnapshotAccess -ResourceGroupName $DestinationRG -SnapshotName $SnapshotName -Access 'Read' -DurationInSecond 3600
$destContext = New-AzStorageContext –StorageAccountName $StorageAccountName -StorageAccountKey $keyValue
Start-AzStorageBlobCopy -AbsoluteUri $sassnapshot.AccessSAS -DestContainer $DestStorageContainer -DestContext $destContext -DestBlob $DestFileName

    Beispielausgabe:

    PS C:\Users\user> $sassnapshot

AccessSAS : https://md-2.blob.myasegpu.wdshcsso.com/22615edc48654bb8b77e383d3a7649ac
/abcd.vhd?sv=2017-04-17&sr=b&si=43ca8395-6942-496b-92d7-f0d6dc68ab63&sk=system-1&sig
=K%2Bc34uq7%2BLcTetG%2Bj9loOH440e03vDkD24Ug0Gf%2Bex8%3D

PS C:\Users\user> $destContext = New-AzStorageContext -StorageAccountName $StorageAccountName -StorageAccountKey $keyValue
PS C:\Users\user> $destContext


StorageAccountName  : myaseazsa1
BlobEndPoint        : https://myaseazsa1.blob.myasegpu.wdshcsso.com/
TableEndPoint       : https://myaseazsa1.table.myasegpu.wdshcsso.com/
QueueEndPoint       : https://myaseazsa1.queue.myasegpu.wdshcsso.com/
FileEndPoint        : https://myaseazsa1.file.myasegpu.wdshcsso.com/
Context             : Microsoft.WindowsAzure.Commands.Storage.AzureStorageContext
Name                :
StorageAccount      : BlobEndpoint=https://myaseazsa1.blob.myasegpu.wdshcsso.com/;Qu
                      eueEndpoint=https://myaseazsa1.queue.myasegpu.wdshcsso.com/;Ta
                      bleEndpoint=https://myaseazsa1.table.myasegpu.wdshcsso.com/;Fi
                      leEndpoint=https://myaseazsa1.file.myasegpu.wdshcsso.com/;Acco
                      untName=myaseazsa1;AccountKey=[key hidden]
TableStorageAccount : BlobEndpoint=https://myaseazsa1.blob.myasegpu.wdshcsso.com/;Qu
                      eueEndpoint=https://myaseazsa1.queue.myasegpu.wdshcsso.com/;Ta
                      bleEndpoint=https://myaseazsa1.table.myasegpu.wdshcsso.com/;Fi
                      leEndpoint=https://myaseazsa1.file.myasegpu.wdshcsso.com/;Defa
                      ultEndpointsProtocol=https;AccountName=myaseazsa1;AccountKey=[
                      key hidden]
Track2OauthToken    :
EndPointSuffix      : myasegpu.wdshcsso.com/
ConnectionString    : BlobEndpoint=https://myaseazsa1.blob.myasegpu.wdshcsso.com/;Qu
                      eueEndpoint=https://myaseazsa1.queue.myasegpu.wdshcsso.com/;Ta
                      bleEndpoint=https://myaseazsa1.table.myasegpu.wdshcsso.com/;Fi
                      leEndpoint=https://myaseazsa1.file.myasegpu.wdshcsso.com/;Acco
                      untName=myaseazsa1;AccountKey=itOn5Awjh3hnoGKL7EDQ681zhIKG/szC
                      t05ZIWAxP/T22gwEXb5l0sKjI833Hqpc0MsBiSH2rM6NuuwnJyEO1Q==
ExtendedProperties  : {}

PS C:\Users\user> Start-AzStorageBlobCopy -AbsoluteUri $sassnapshot.AccessSAS -DestContainer $DestStorageContainer -DestContext $destContext -DestBlob $DestFileName

   AccountName: myaseazsa1, ContainerName: testcont1

Name                 BlobType  Length          ContentType                    LastMo
                                                                              dified
----                 --------  ------          -----------                    ------
testfile1            BlockBlob -1                                             202...

PS C:\Users\user>

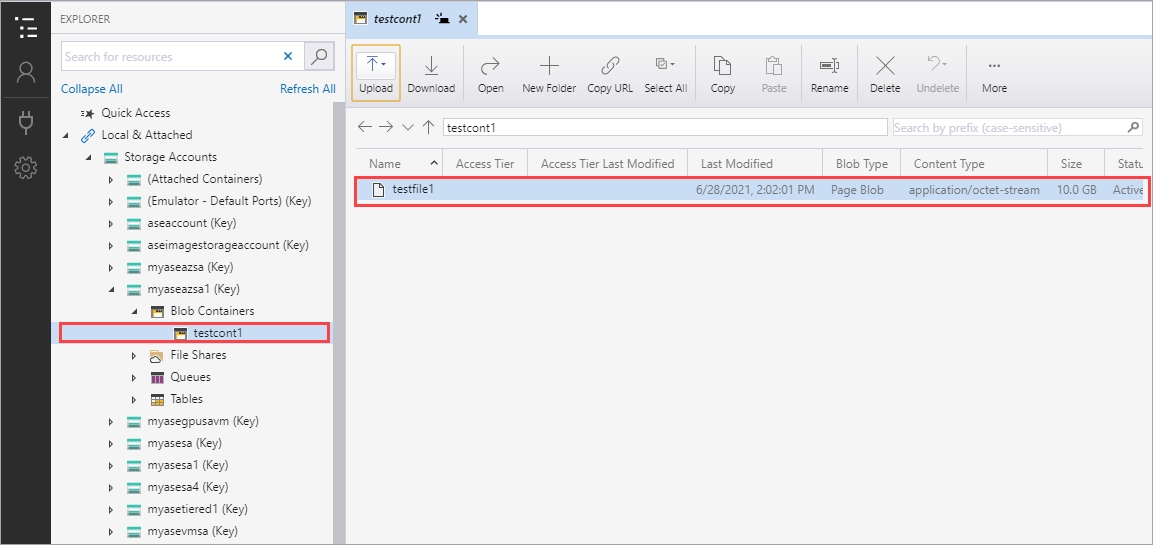

    Sie können auch mithilfe von Storage-Explorer überprüfen, ob die Momentaufnahme ordnungsgemäß in das Speicherkonto kopiert wurde.

    Storage Explorer showing the backup in the container in local storage account

Herunterladen der VHD auf ein externes Ziel

Um Ihre Sicherungen an einen externen Speicherort zu verschieben, können Sie Azure Storage-Explorer oder AzCopy verwenden.

  • Verwenden Sie den folgenden AzCopy-Befehl, um die VHD auf ein externes Ziel herunterzuladen.

    azcopy copy "https://<local storage account name>.blob.<device name>.<DNS domain>/<container name>/<filename><SAS query string>" <destination target>

  • Anweisungen zum Einrichten und Verwenden von Azure Storage-Explorer mit Azure Stack Edge finden Sie unter Verwenden des Storage-Explorer für den Upload.

Nächste Schritte

Stellen Sie VMs auf Ihrem Azure Stack Edge Pro-GPU-Gerät über Vorlagen bereit.
