Windows Touch Scratchpad pomocí ukázky stylusu v reálném čase (C++)

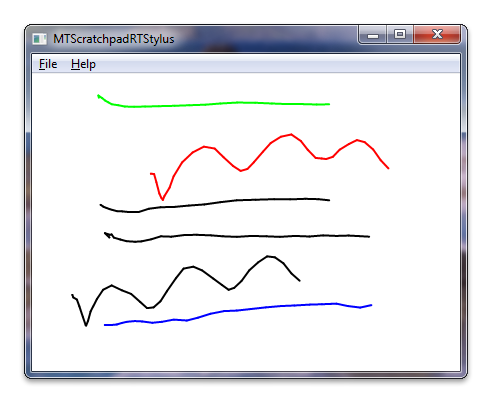

Ukázka Windows Touch Scratchpad (MTScratchpadRTStylus) ukazuje, jak pomocí zpráv Windows Touch kreslit stopy dotykových bodů do okna. Stopa primárního prstu, ta, která byla poprvé umístěna na digitizátor, je vykreslena černou. Vedlejší prsty jsou kreslené v šesti dalších barvách: červená, zelená, modrá, azurová, purpurová a žlutá. Následující snímek obrazovky ukazuje, jak by aplikace mohla vypadat při spuštění.

Pro tuto ukázku se vytvoří objekt Stylus (RTS) v reálném čase a povolí se podpora více kontaktních bodů. Modul plug-in DynamicRenderer se přidá do RTS pro vykreslení obsahu. Modul plug-in CSyncEventHandlerRTSje implementován ke sledování počtu prstů a ke změně barvy, kterou dynamický renderer právě kreslí. S oběma plug-iny v zásobníku RTS plug-in aplikace Windows Touch Scratchpad vykreslí primární kontakt černě a ostatní kontakty v různých barvách.

Následující kód ukazuje, jak je objekt RTS vytvořen s podporou více kontaktních bodů.

IRealTimeStylus* CreateRealTimeStylus(HWND hWnd)
{
    // Check input argument
    if (hWnd == NULL)
    {
        ASSERT(hWnd && L"CreateRealTimeStylus: invalid argument hWnd");
        return NULL;
    }

    // Create RTS object
    IRealTimeStylus* pRealTimeStylus = NULL;
    HRESULT hr = CoCreateInstance(CLSID_RealTimeStylus, NULL, CLSCTX_ALL, IID_PPV_ARGS(&pRealTimeStylus));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to CoCreateInstance of RealTimeStylus");
        return NULL;
    }

    // Attach RTS object to a window
    hr = pRealTimeStylus->put_HWND((HANDLE_PTR)hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to set window handle");
        pRealTimeStylus->Release();
        return NULL;
    }

    // Register RTS object for receiving multi-touch input.
    IRealTimeStylus3* pRealTimeStylus3 = NULL;
    hr = pRealTimeStylus->QueryInterface(&pRealTimeStylus3);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: cannot access IRealTimeStylus3");
        pRealTimeStylus->Release();
        return NULL;
    }
    hr = pRealTimeStylus3->put_MultiTouchEnabled(TRUE);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateRealTimeStylus: failed to enable multi-touch");
        pRealTimeStylus->Release();
        pRealTimeStylus3->Release();
        return NULL;
    }
    pRealTimeStylus3->Release();

    return pRealTimeStylus;
}

Následující kód ukazuje, jak se modul plug-in dynamického rendereru vytvoří a přidá do RTS.

IDynamicRenderer* CreateDynamicRenderer(IRealTimeStylus* pRealTimeStylus)
{
    // Check input argument
    if (pRealTimeStylus == NULL)
    {
        ASSERT(pRealTimeStylus && L"CreateDynamicRenderer: invalid argument RealTimeStylus");
        return NULL;
    }

    // Get window handle from RTS object
    HWND hWnd = NULL;
    HRESULT hr = pRealTimeStylus->get_HWND((HANDLE_PTR*)&hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to get window handle");
        return NULL;
    }

    // Create DynamicRenderer object
    IDynamicRenderer* pDynamicRenderer = NULL;
    hr = CoCreateInstance(CLSID_DynamicRenderer, NULL, CLSCTX_ALL, IID_PPV_ARGS(&pDynamicRenderer));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to CoCreateInstance of DynamicRenderer");
        return NULL;
    }

    // Add DynamicRenderer to the RTS object as a synchronous plugin
    IStylusSyncPlugin* pSyncDynamicRenderer = NULL;
    hr = pDynamicRenderer->QueryInterface(&pSyncDynamicRenderer);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to access IStylusSyncPlugin of DynamicRenderer");
        pDynamicRenderer->Release();
        return NULL;
    }

    hr = pRealTimeStylus->AddStylusSyncPlugin(
        0,                      // insert plugin at position 0 in the sync plugin list
        pSyncDynamicRenderer);  // plugin to be inserted - DynamicRenderer
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to add DynamicRenderer to the RealTimeStylus plugins");
        pDynamicRenderer->Release();
        pSyncDynamicRenderer->Release();
        return NULL;
    }

    // Attach DynamicRenderer to the same window RTS object is attached to
    hr = pDynamicRenderer->put_HWND((HANDLE_PTR)hWnd);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CreateDynamicRenderer: failed to set window handle");
        pDynamicRenderer->Release();
        pSyncDynamicRenderer->Release();
        return NULL;
    }

    pSyncDynamicRenderer->Release();

    return pDynamicRenderer;
}

Následující kód změní barvu tahu pera pro StylusDown obslužnou rutinu události v CSyncEventHandlerRTS, vlastní RTS plug-in.

HRESULT CSyncEventHandlerRTS::StylusDown(
    IRealTimeStylus* /* piRtsSrc */,
    const StylusInfo* /* pStylusInfo */,
    ULONG /* cPropCountPerPkt */,
    LONG* /* pPacket */,
    LONG** /* ppInOutPkt */)
{
    // Get DrawingAttributes of DynamicRenderer
    IInkDrawingAttributes* pDrawingAttributesDynamicRenderer;
    HRESULT hr = g_pDynamicRenderer->get_DrawingAttributes(&pDrawingAttributesDynamicRenderer);
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CSyncEventHandlerRTS::StylusDown: failed to get RTS's drawing attributes");
        return hr;
    }

    // Set new stroke color to the DrawingAttributes of the DynamicRenderer
    // If there are no fingers down, this is a primary contact
    hr = pDrawingAttributesDynamicRenderer->put_Color(GetTouchColor(m_nContacts == 0));
    if (FAILED(hr))
    {
        ASSERT(SUCCEEDED(hr) && L"CSyncEventHandlerRTS::StylusDown: failed to set color");
        pDrawingAttributesDynamicRenderer->Release();
        return hr;
    }

    pDrawingAttributesDynamicRenderer->Release();

    ++m_nContacts;  // Increment finger-down counter

    return S_OK;
}

Když se m_nContacts hodnota zvýší, změní se barva nastavená v dynamickém rendereru. Tahy, které nejsou primárním kontaktem, budou kresleny různými barvami.
