Komunikace klienta ARCHITEKTURY NAP a součásti na straně serveru

Poznámka

Platforma Network Access Protection není od Windows 10 dostupná.



Komponenta agenta NAP může komunikovat s komponentou serveru pro správu architektury NAP pomocí následujícího procesu:

1. Agent NAP předá SSoH do EC NAP.
2. NAP EC předává SSoH do ARCHITEKTURY NAP ES.
3. ARCHITEKTURA NAP ES předá SSoH službě NPS (Network Policy Server).
4. Služba NPS předává SSoH serveru pro správu architektury NAP.

Sha může komunikovat s odpovídajícím shV prostřednictvím následujícího procesu:

1. Sha předá jeho SoH agentu NAP.
2. Agent NAP předá soH, který je součástí SSoH, do ARCHITEKTURY NAP EC.
3. NAP EC předává soH do ARCHITEKTURY NAP ES.
4. NAP ES předá SoH serveru pro správu architektury NAP.
5. Server pro správu architektury NAP předává soH do shV.

Následující obrázek znázorňuje proces komunikace z klientských komponent architektury NAP do součástí architektury NAP na straně serveru.

platformy nap

Server pro správu architektury NAP může komunikovat s agentem NAP pomocí následujícího procesu:

1. Server pro správu architektury NAP předává SoHRs službě NPS.
2. Služba NPS předává SSoHR do architektury NAP ES.
3. NAP ES předává SSoHR do NAP EC.
4. EC architektury NAP předá agentovi NAP SSoHR.

ShV může komunikovat s odpovídajícím sha prostřednictvím následujícího procesu:

1. ShV předá soHR serveru pro správu architektury NAP.
2. Server pro správu architektury NAP předává SoHR službě NPS.
3. Služba NPS předává soHR obsaženou v SSoHR do architektury NAP ES.
4. ARCHITEKTURA NAP ES předává SoHR do EC NAP.
5. EC architektury NAP předává SoHR agentu NAP.
6. Agent ARCHITEKTURY NAP předá SoHR sha.

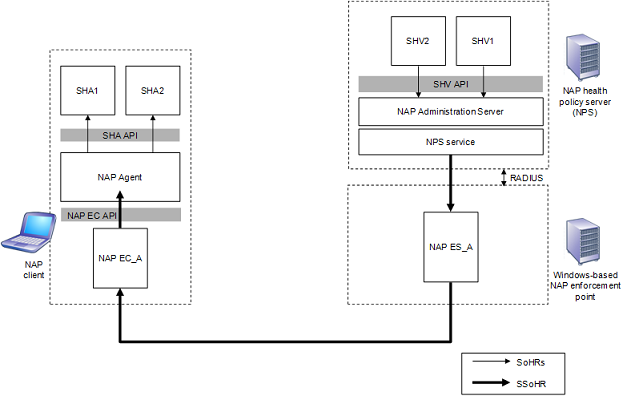

Následující obrázek znázorňuje proces komunikace ze součástí architektury NAP na straně serveru do klientských komponent ARCHITEKTURY NAP.

platformy nap
