Kurz: Začínáme s návrhářem model Windows Forms

Návrhář model Windows Forms poskytuje mnoho nástrojů pro vytváření model Windows Forms aplikací. Tento článek ukazuje, jak vytvořit aplikaci pomocí různých nástrojů poskytovaných návrhářem, včetně následujících úloh:

• Uspořádejte ovládací prvky pomocí zachytávání.
• Provádění úkolů návrháře pomocí inteligentních značek
• Nastavte okraje a odsazení ovládacích prvků.
• Uspořádejte ovládací prvky pomocí TableLayoutPanel ovládacího prvku.
• Rozložení ovládacího prvku rozdělte pomocí SplitContainer ovládacího prvku.
• Navigujte v rozložení pomocí okna Osnova dokumentu.
• Ovládací prvky umístění se zobrazenou velikostí a informacemi o poloze
• Nastavte hodnoty vlastností pomocí okno Vlastnosti.

Až budete hotovi, budete mít vlastní ovládací prvek sestavený pomocí mnoha funkcí rozložení dostupných v návrháři model Windows Forms. Tento ovládací prvek implementuje uživatelské rozhraní (UI) pro jednoduchou kalkulačku. Následující obrázek znázorňuje obecné rozložení ovládacího prvku kalkulačky:

Tip

Pokud jste vývojář jazyka C++ a hledáte kurz, který vám pomůže vytvořit aplikaci pro Windows, která obsahuje formuláře a ovládací prvky, přečtěte si téma Vytvoření aplikace MFC založené na formulářích. Obecnější informace naleznete v tématu Přehled programování systému Windows v jazyce C++.

Vytvoření vlastního projektu ovládacího prvku

Prvním krokem je vytvoření řídicího projektu DemoCalculator.

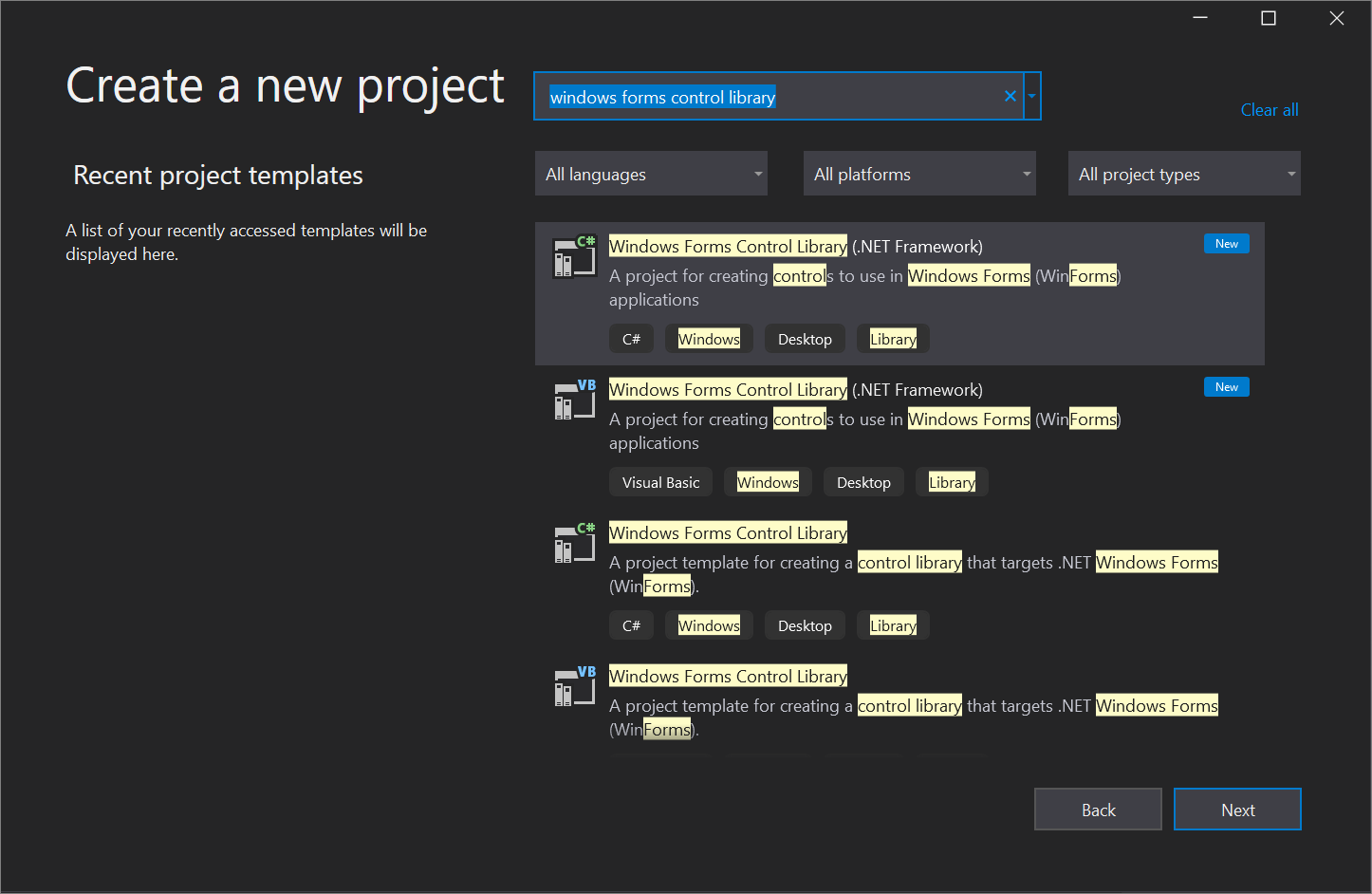

1. Otevřete Visual Studio a vytvořte nový projekt knihovny ovládacích prvků model Windows Forms pomocí šablony rozhraní .NET Framework pro jazyk C# nebo Visual Basic. Pojmenujte projekt DemoCalculatorLib.



2. Pokud chcete soubor přejmenovat, klikněte v Průzkumník řešení pravým tlačítkem na UserControl1.vb nebo UserControl1.cs, vyberte Přejmenovat a změňte název souboru na DemoCalculator.vb nebo DemoCalculator.cs. Pokud se zobrazí dotaz, jestli chcete přejmenovat všechny odkazy na element kódu UserControl1, vyberte Ano .

Návrhář model Windows Forms zobrazuje plochu návrháře pro ovládací prvek DemoCalculator. V tomto zobrazení můžete graficky navrhnout vzhled ovládacího prvku tak, že vyberete ovládací prvky a komponenty ze sady nástrojů a umístíte je na plochu návrháře. Další informace o vlastních ovládacích prvcích naleznete v tématu Odrůdy vlastních ovládacích prvků.

Návrh rozložení ovládacího prvku

Ovládací prvek DemoCalculator obsahuje několik ovládacích prvků model Windows Forms. V tomto postupu uspořádáte ovládací prvky pomocí návrháře model Windows Forms.

1. V návrháři model Windows Forms změňte ovládací prvek DemoCalculator na větší velikost tak, že vyberete úchyt pro změnu velikosti v pravém dolním rohu a přetáhnete ho dolů a doprava. V pravém dolním rohu sady Visual Studio vyhledejte informace o velikosti a umístění ovládacích prvků. Nastavte velikost ovládacího prvku na šířku 500 a výšku 400 sledováním informací o velikosti při změně velikosti ovládacího prvku.

2. V sadě nástrojů vyberte uzel Kontejnery a otevřete ho. Vyberte ovládací prvek SplitContainer a přetáhněte ho na plochu návrháře.

   Umístí se SplitContainer na plochu návrháře ovládacího prvku DemoCalculator.

   Tip

   Samotný SplitContainer ovládací prvek se přizpůsobí velikosti ovládacího prvku DemoCalculator. Prohlédněte si okno Vlastnosti a podívejte se na nastavení SplitContainer vlastnosti ovládacího prvku. Dock Najděte vlastnost. Jeho hodnota je DockStyle.Fill, což znamená, že SplitContainer ovládací prvek bude vždy velikost na hranice DemoCalculator ovládacího prvku. Změňte velikost ovládacího prvku DemoCalculator a ověřte toto chování.

3. V okně Vlastnosti změňte hodnotu Dock vlastnosti na None.

   Ovládací SplitContainer prvek se zmenší na výchozí velikost a už se nebude řídit velikostí ovládacího prvku DemoCalculator.

4. Vyberte glyf inteligentní značky () v pravém horním rohu SplitContainer ovládacího prvku. Výběrem možnosti Dock v nadřazené kontejneru nastavte Dock vlastnost na Fillhodnotu .

   Ovládací SplitContainer prvek se ukotví na hranice ovládacího prvku DemoCalculator.

   Poznámka:

   Několik ovládacích prvků nabízí inteligentní značky, které usnadňují návrh. Další informace najdete v tématu Návod: Provádění běžných úloh pomocí inteligentních značek na ovládacích prvcích model Windows Forms.

5. Vyberte svislé ohraničení mezi panely a přetáhněte ho doprava, aby levý panel zabírá většinu místa.

   Rozdělí SplitContainer ovládací prvek DemoCalculator na dva panely s pohyblivým ohraničením, které je odděluje. Na panelu vlevo jsou tlačítka kalkulačky a zobrazí se tlačítka kalkulačky a na panelu vpravo se zobrazí záznam aritmetických operací provedených uživatelem.

6. V okně Vlastnosti změňte hodnotu BorderStyle vlastnosti na Fixed3D.

7. Na panelu nástrojů vyberte uzel Společné ovládací prvky a otevřete ho. ListView Vyberte ovládací prvek a přetáhněte ho do pravého panelu SplitContainer ovládacího prvku.

8. ListView Vyberte inteligentní značku ovládacího prvku. Na panelu inteligentních značek změňte View nastavení na Details.

9. Na panelu inteligentních značek vyberte Upravit sloupce.

   Otevře se dialogové okno Editor kolekce ColumnHeader.

10. V dialogovém okně Editor kolekce ColumnHeader vyberte přidat sloupec do ListView ovládacího prvku. Změňte hodnotu vlastnosti sloupce Text na Historie. Vyberte OK a vytvořte sloupec.

11. Na panelu inteligentních značek vyberte Dock in Parent Container (Ukotvit v nadřazeném kontejneru) a potom výběrem inteligentních značek glyph zavřete panel inteligentních značek.

12. Z panelu nástrojů uzlu Kontejnery přetáhněte TableLayoutPanel ovládací prvek do levého panelu SplitContainer ovládacího prvku.

    Ovládací TableLayoutPanel prvek se zobrazí na ploše návrháře s otevřeným panelem inteligentních značek. Ovládací TableLayoutPanel prvek uspořádá jeho podřízené ovládací prvky do mřížky. Ovládací TableLayoutPanel prvek obsahuje zobrazení a tlačítka ovládacího prvku DemoCalculator. Další informace naleznete v tématu Návod: Uspořádání ovládacích prvků pomocí TableLayoutPanel.

13. Na panelu inteligentních značek vyberte Upravit řádky a sloupce .

    Otevře se dialogové okno Styly sloupců a řádků.

14. Vyberte tlačítko Přidat, dokud se nezobrazí pět sloupců. Vyberte všech pět sloupců a potom v poli Typ velikosti vyberte Procento. Nastavte hodnotu Percent na 20. Tato akce nastaví každý sloupec na stejnou šířku.

15. V části Zobrazit vyberte Řádky.

16. Vyberte Přidat , dokud se nezobrazí pět řádků. Vyberte všech pět řádků a v poli Typ velikosti vyberte Procento. Nastavte hodnotu Percent na 20. Tato akce nastaví každý řádek na stejnou výšku.

17. Pokud chcete přijmout změny, vyberte OK a pak výběrem inteligentní značky glyph zavřete panel inteligentních značek.

18. V okně Vlastnosti změňte hodnotu Dock vlastnosti na Fill.

Naplnění ovládacího prvku

Teď, když je nastavené rozložení ovládacího prvku, můžete naplnit ovládací prvek DemoCalculator tlačítky a zobrazením.

1. V panelu TextBox nástrojů vyberte ikonu ovládacího prvku.

   Ovládací TextBox prvek se umístí do první buňky TableLayoutPanel ovládacího prvku.

2. V okně Vlastnosti změňte hodnotu vlastnosti TextBox ColumnSpan ovládacího prvku na 5.

   Ovládací TextBox prvek se přesune na pozici, která je na střed v řádku.

3. Změňte hodnotu TextBox vlastnosti ovládacího prvku Anchor na Left, Right.

   Ovládací TextBox prvek se vodorovně rozbalí tak, aby překládaly všechny pět sloupců.

4. Změňte hodnotu TextBox vlastnosti ovládacího prvku TextAlign na Right.

5. V okně Vlastnosti rozbalte Font uzel vlastnosti. Nastavte Size na hodnotu 14 a u ovládacího prvku nastavte Bold hodnotu trueTextBox.

6. TableLayoutPanel Vyberte ovládací prvek.

7. V panelu Button nástrojů vyberte ikonu.

   Ovládací Button prvek se umístí do další otevřené buňky TableLayoutPanel ovládacího prvku.

8. Na panelu Button nástrojů vyberte ikonu čtyřikrát, abyste naplnili druhý řádek TableLayoutPanel ovládacího prvku.

9. Vyberte všechny pět Button ovládacích prvků tak, že je vyberete a podržíte klávesu Shift . Stisknutím kláves Ctrl+C zkopírujte Buttonovládací prvky do schránky.

10. Stisknutím kombinace kláves Ctrl+V třikrát vložte kopie ovládacích Button prvků do zbývajících řádků TableLayoutPanel ovládacího prvku.

11. Vyberte všechny 20 Button ovládacích prvků tak, že je vyberete a podržíte klávesu Shift .

12. V okně Vlastnosti změňte hodnotu Dock vlastnosti na Fill.

    Button Všechny ovládací prvky ukotví, aby vyplnily jejich obsahující buňky.

13. V okně Vlastnosti rozbalte Margin uzel vlastnosti. Nastavte hodnotu All na 5.

    Button Všechny ovládací prvky mají menší velikost, aby se mezi nimi vytvořil větší okraj.

14. Vyberte tlačítko10 a tlačítko20 a potom je stisknutím klávesy Delete odeberte z rozložení.

15. Vyberte tlačítko5 a tlačítko15 a potom změňte hodnotu vlastnosti RowSpan na 2. Tato tlačítka představují vymazat a = tlačítka pro ovládací prvek DemoCalculator.

Použití okna Osnova dokumentu

Když je ovládací prvek nebo formulář vyplněný několika ovládacími prvky, může být jednodušší přecházet v rozložení s oknem Osnova dokumentu.

1. Na řádku nabídek zvolte Zobrazit>další osnovu dokumentu systému Windows.>

   Okno Osnova dokumentu zobrazuje stromové zobrazení ovládacího prvku DemoCalculator a jeho základních ovládacích prvků. Ovládací prvky kontejneru, jako je SplitContainer zobrazení podřízených ovládacích prvků ve stromu, jako jsou podřízené. Ovládací prvky můžete přejmenovat také pomocí okna Osnova dokumentu.

2. V okně Osnova dokumentu klikněte pravým tlačítkem myši na tlačítko1 a pak vyberte Přejmenovat. Změňte jeho název na sevenButton.

3. Pomocí okna Osnova dokumentu přejmenujte Button ovládací prvky z názvu vygenerovaného návrhářem na produkční název podle následujícího seznamu:

   • button1 až sevenButton

   • button2 to eightButton

   • button3 až nineButton

   • button4 to divisionButton

   • button5 to clearButton

   • button6 to fourButton

   • button7 to fiveButton

   • button8 to sixButton

   • tlačítko9 k násobeníButton

   • button11 to oneButton

   • button12 to twoButton

   • button13 to threeButton

   • tlačítko 14 pro odčítáníButton

   • button15 to equalsButton

   • button16 to zeroButton

   • button17 to changeSignButton

   • button18 to decimalButton

   • button19 to additionButton

4. Pomocí oken Osnova a Vlastnosti dokumentu změňte Text hodnotu vlastnosti pro každý Button název ovládacího prvku podle následujícího seznamu:

   • Změna vlastnosti text ovládacího prvku sevenButton na 7

   • Změna vlastnosti text ovládacího prvku eightButton na 8

   • Změna vlastnosti text ovládacího prvku nineButton na 9

   • Změna vlastnosti textu ovládacího prvku divisionButton na / (lomítko)

   • Změna vlastnosti textu ovládacího prvku clearButton na Clear

   • Změna vlastnosti text ovládacího prvku fourButton na 4

   • Změna vlastnosti textu ovládacího prvku fiveButton na 5

   • Změna vlastnosti text ovládacího prvku sixButton na 6

   • Změna vlastnosti text ovládacího prvku multiplicationButton na * (hvězdička)

   • Změna vlastnosti textu ovládacího prvku oneButton na 1

   • Změna vlastnosti text ovládacího prvku twoButton na 2

   • Změna vlastnosti textu ovládacího prvku threeButton na 3

   • Změna vlastnosti textu ovládacího prvku subtractionButton na - (pomlčka)

   • Změna vlastnosti textu ovládacího prvku equalsButton na = (znaménko rovná se)

   • Změna vlastnosti textu ovládacího prvku zeroButton na 0

   • Změna vlastnosti textu ovládacího prvku changeSignButton na +/-

   • Změna vlastnosti text ovládacího prvku decimalButton na . (tečka)

   • Změna vlastnosti textu ovládacího prvku additionButton na + (znaménko plus)

5. Na ploše návrháře vyberte všechny Button ovládací prvky tak, že je vyberete a podržíte klávesu Shift .

6. V okně Vlastnosti rozbalte Font uzel vlastnosti. Nastavte Size na hodnotu 14 a u všech ovládacích Button prvků nastavte Bold hodnotu true.

Tato sada instrukcí dokončí návrh ovládacího prvku DemoCalculator. Vše, co zbývá, je poskytnout logiku kalkulačky.

Implementace obslužných rutin událostí

Tlačítka na ovládacím prvku DemoCalculator mají obslužné rutiny událostí, které lze použít k implementaci velké části logiky kalkulačky. Návrhář model Windows Forms umožňuje implementovat zástupné procedury všech obslužných rutin událostí pro všechna tlačítka s jedním výběrem.

1. Na ploše návrháře vyberte všechny Button ovládací prvky tak, že je vyberete a podržíte klávesu Shift .

2. Vyberte jeden z ovládacích Button prvků.

   Editor kódu se otevře pro obslužné rutiny událostí vygenerované návrhářem.

Otestování ovládacího prvku

Protože DemoCalculator ovládací prvek dědí z UserControl třídy, můžete otestovat jeho chování pomocí UserControl Test Container. Další informace naleznete v tématu Postupy: Testování chování běhu UserControl.

1. Stisknutím klávesy F5 sestavte a spusťte ovládací prvek DemoCalculator v kontejneru Test UserControl.

2. Vyberte ohraničení mezi SplitContainer panely a přetáhněte ho doleva a doprava. Ovládací TableLayoutPanel prvky a všechny jeho podřízené ovládací prvky se změní tak, aby se vešly do dostupného prostoru.

3. Po dokončení testování ovládacího prvku vyberte Zavřít.

Použití ovládacího prvku ve formuláři

Ovládací prvek DemoCalculator lze použít v jiných složených ovládacích prvcích nebo ve formuláři. Následující postup popisuje, jak ho používat.

Vytvoření projektu

Prvním krokem je vytvoření projektu aplikace. Tento projekt použijete k sestavení aplikace, která zobrazuje vlastní ovládací prvek.

1. Vytvořte nový projekt aplikace model Windows Forms a pojmenujte ho DemoCalculatorTest.

2. V Průzkumník řešení klikněte pravým tlačítkem myši na projekt DemoCalculatorTest a potom vyberte Přidat>odkaz na projekt. Otevře se dialogové okno Správce odkazů.

3. Přejděte na kartu Projekty a výběrem projektu DemoCalculatorLib přidejte odkaz na testovací projekt.

4. V Průzkumník řešení klepněte pravým tlačítkem myši DemoCalculatorTest a pak vyberte Nastavit jako spouštěcí projekt.

5. V návrháři model Windows Forms zvětšete velikost formuláře na přibližně 700 x 500.

Použití ovládacího prvku v rozložení formuláře

Pokud chcete použít ovládací prvek DemoCalculator v aplikaci, musíte ho umístit do formuláře.

1. V sadě nástrojů rozbalte uzel Součásti DemoCalculatorLib .

2. Přetáhněte ovládací prvek DemoCalculator z panelu nástrojů do formuláře. Přesuňte ovládací prvek do levého horního rohu formuláře. Když je ovládací prvek blízko ohraničení formuláře, zobrazí se křivky snaplines . Křivky označují vzdálenost vlastnosti formuláře Padding a vlastnosti ovládacího prvku Margin . Umístěte ovládací prvek do umístění označeného přichycením.

   Další informace naleznete v tématu Návod: Uspořádání ovládacích prvků pomocí zachytávání.

3. Button Přetáhněte ovládací prvek ze sady nástrojů a přetáhněte ho do formuláře.

4. Button Přesuňte ovládací prvek kolem ovládacího prvku DemoCalculator a sledujte, kde se zobrazují křivky. Pomocí této funkce můžete přesně a snadno zarovnat ovládací prvky. Po dokončení odstraňte Button ovládací prvek.

5. Klikněte pravým tlačítkem myši na ovládací prvek DemoCalculator a pak vyberte Vlastnosti.

6. Změňte hodnotu Dock vlastnosti na Fill.

7. Vyberte formulář a rozbalte Padding uzel vlastnosti. Změňte hodnotu All na 20.

   Velikost ovládacího prvku DemoCalculator je snížena tak, aby vyhovovala nové Padding hodnotě formuláře.

8. Změňte velikost formuláře přetažením různých úchytů pro změnu velikosti do různých pozic. Podívejte se, jak se velikost ovládacího prvku DemoCalculator přizpůsobí.

Další kroky

Tento článek ukázal, jak vytvořit uživatelské rozhraní pro jednoduchou kalkulačku. Chcete-li pokračovat, můžete rozšířit její funkce implementací logiky kalkulačky a následným publikováním aplikace pomocí ClickOnce. Nebo pokračujte k jinému kurzu, ve kterém vytvoříte prohlížeč obrázků pomocí model Windows Forms.
