Instalace SRM v Řešení Azure VMware

  • 4 min

Teď, když víte, co je VMware SRM a co může dělat, pojďme se naučit, jak ho nastavit a jak funguje v Azure.

Architektura pro povolení ochrany primárního řešení Azure VMware na sekundární

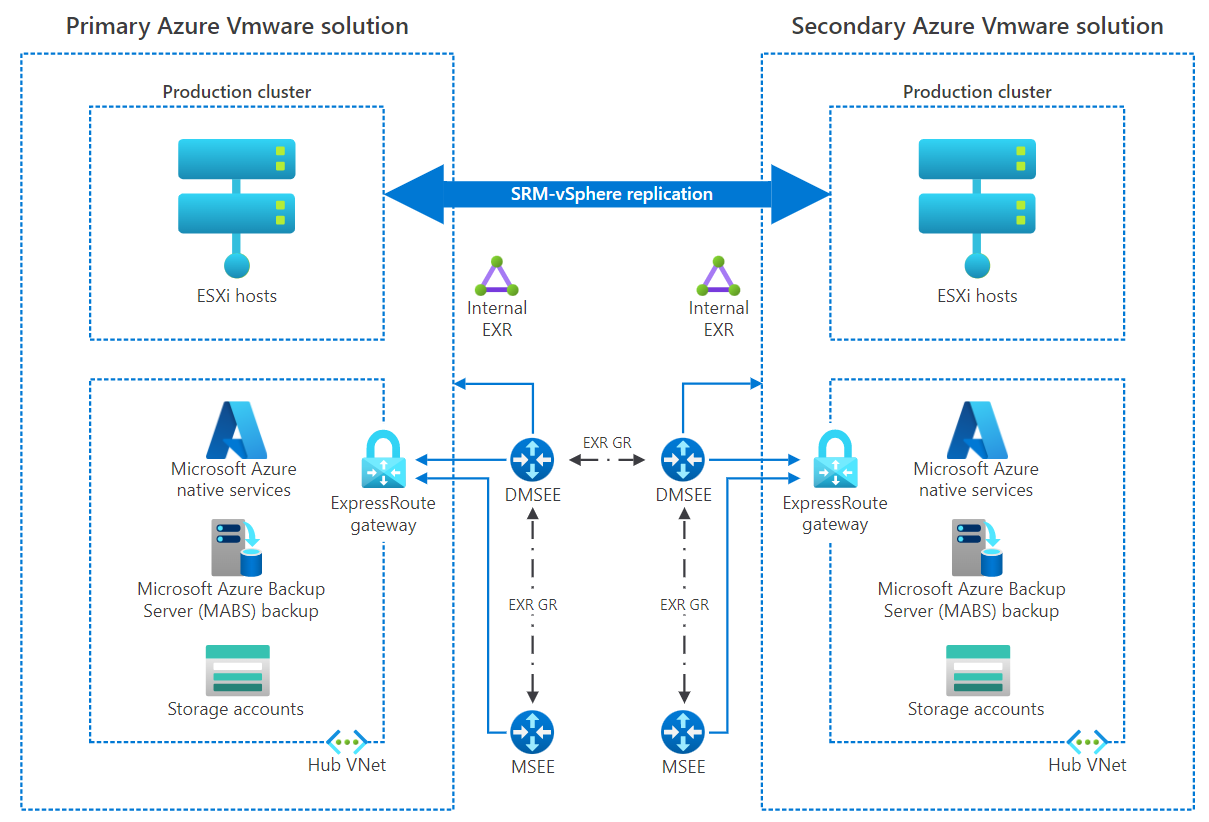

Následující diagram znázorňuje celkovou architekturu řešení:

Diagram znázorňující architekturu pro povolení ochrany primárního řešení Azure VMware do sekundárního prostředí

Architektura řešení znázorňuje následující konfiguraci:

  • ExpressRoute Global Reach propojuje okruhy přímo v Microsoft Enterprise Edge (MSEE).

  • MSEE představuje hraniční směrovače na straně Microsoftu okruhu ExpressRoute.

  • Primární řešení Azure VMware se nasadí v primární oblasti.

  • Sekundární řešení Azure VMware se nasadí v sekundární oblasti.

Pracovní postup nasazení pro řešení Azure VMware

Pokud chcete nasadit azure VMware Solution ve vašem testovacím prostředí, musíte provést následující kroky:

  1. Ujistěte se, že je pro azure VMware Solution povolené vaše předplatné. Zaregistrujte poskytovatele Microsoft.AVS a vytvořte privátní cloud. Tuto konfiguraci můžete spustit z webu Azure Portal nebo z Azure CLI pomocí následujícího příkazu:

    az provider register -n Microsoft.AVS --subscription <your subscription ID>

  2. Pomocí následujícího postupu vytvořte řešení Azure VMware pomocí Azure CLI:

    az group create --name myResourceGroup --location eastus

az vmware private cloud create -g myResourceGroup -n myPrivateCloudName --location eastus --cluster-size 3 --network-block xx.xx.xx.xx/22 --sku AV36

Připojení k virtuální síti Azure pomocí ExpressRoute

Teď, když víte, jak nasadit privátní cloud Azure VMware Solution, musíte vytvořit připojení k existujícímu prostředku Azure pomocí virtuální sítě Azure a okruhu ExpressRoute. Musíte také vytvořit bránu virtuální sítě ExpressRoute pro připojení k privátnímu cloudu Azure VMware Solution.

Pomocí následujících kroků se připojte ke službě Azure Virtual Network pomocí ExpressRoute:

Poznámka:

Tento postup vytvoří novou virtuální síť, podsíť brány a bránu virtuální sítě ExpressRoute a pak připojí ExpressRoute k bráně virtuální sítě. Můžete také použít existující virtuální síť zřízenou s existující bránou virtuální sítě ExpressRoute.

  1. Přihlaste se k portálu Azure.
  2. Přejděte do svého předplatného a vyhledejte a vyberte Azure VMware Solution.
  3. V části Spravovat vyberte Připojení.
  4. Na kartě Připojení k síti AzurevNet vyberte vytvořit nový odkaz a vytvořte novou virtuální síť, podsíť brány a bránu virtuální sítě ExpressRoute.

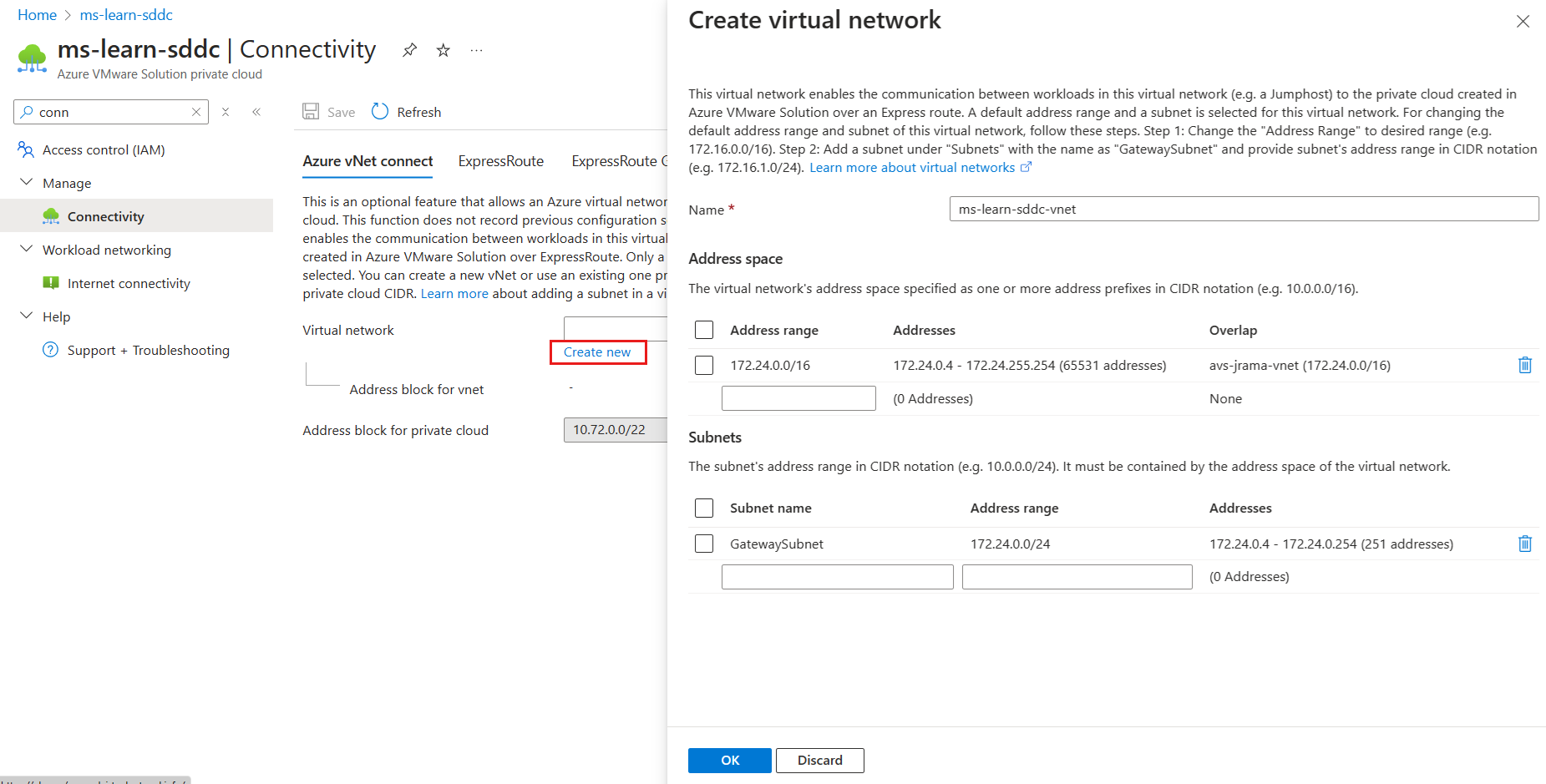

snímek obrazovky s kartou 'Vytvořit virtuální síť' v Azure VMware Solution

Nastavení služby ExpressRoute Global Reach

Potřebujete připojit primární i sekundární privátní cloudy Azure VMware Solution pomocí expressRoute Global Reach.

S ExpressRoute Global Reach můžete propojit jak weby řešení Azure VMware, tak povolit komunikaci, která je nezbytná pro zotavení po havárii. Privátní cloudy Azure VMware Solution primární i sekundární vyžadují zřízení okruhu ExpressRoute. Pomocí služby ExpressRoute Global Reach můžete vytvořit privátní síť mezi primární a sekundární lokalitou řešení Azure VMware.

K nasazení služby ExpressRoute Global Reach můžete použít následující kroky.

  1. Přihlaste se k portálu Azure.

  2. Přejděte do svého předplatného a vyhledejte a vyberte Azure VMware Solution.

  3. V části Spravovat vyberte Připojení.

  4. Na kartě ExpressRoute Global Reach v části Místní cloudová připojení vyberte + Přidat.

  5. V okně Místní cloudová připojení zadejte informace o ID okruhu a autorizačním klíči a pak vyberte Vytvořit.

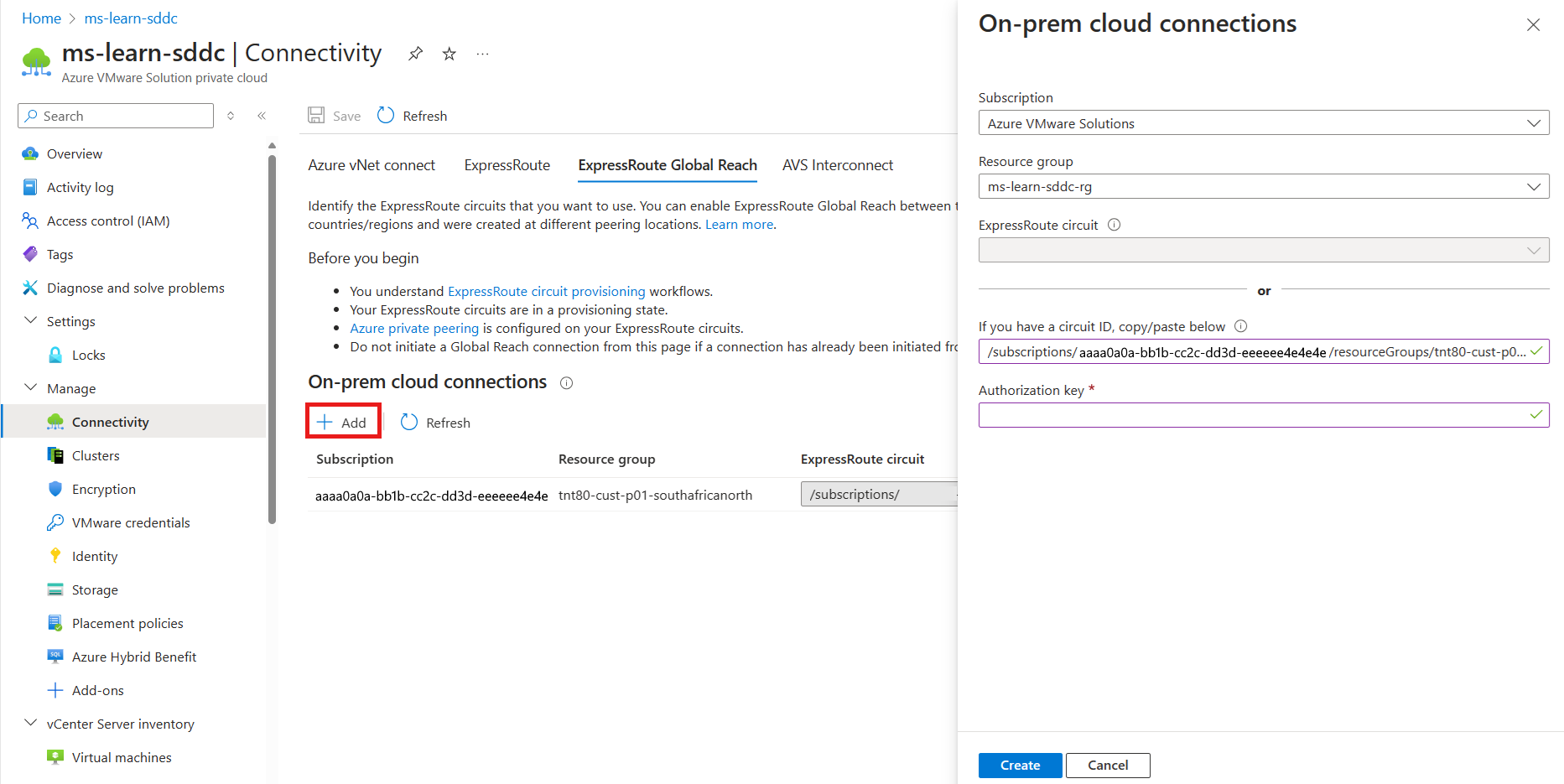

    snímek obrazovky s oknem místních cloudových připojení ve službě Azure VMware Solution

  6. Ověřte, že stav připojení zobrazuje stav Připojená.

Nasazení Site Recovery Manageru v řešení Azure VMware

Po přípravě všech požadavků na nastavení zotavení po havárii pro privátní cloud Azure VMware Solution byste měli pokračovat v instalaci VMware SRM v Azure VMware Solution.

K nasazení VMware SRM můžete použít následující kroky:

  1. Přihlaste se k webu Azure Portal.

  2. Přejděte do svého předplatného a vyhledejte Azure VMware Solution.

  3. V části Spravovat vyberte Doplňky.

  4. V navigačním podokně v části Zotavení po havárii vyberte Začínáme.

  5. V rozevírací nabídce vyberte VMware Site Recovery Manager (SRM) – replikace vSphere jako řešení zotavení po havárii .

  6. Zadejte licenční klíč nebo vyberte, jestli chcete použít zkušební verzi.

  7. Přijměte smluvní podmínky a pak vyberte Nainstalovat.

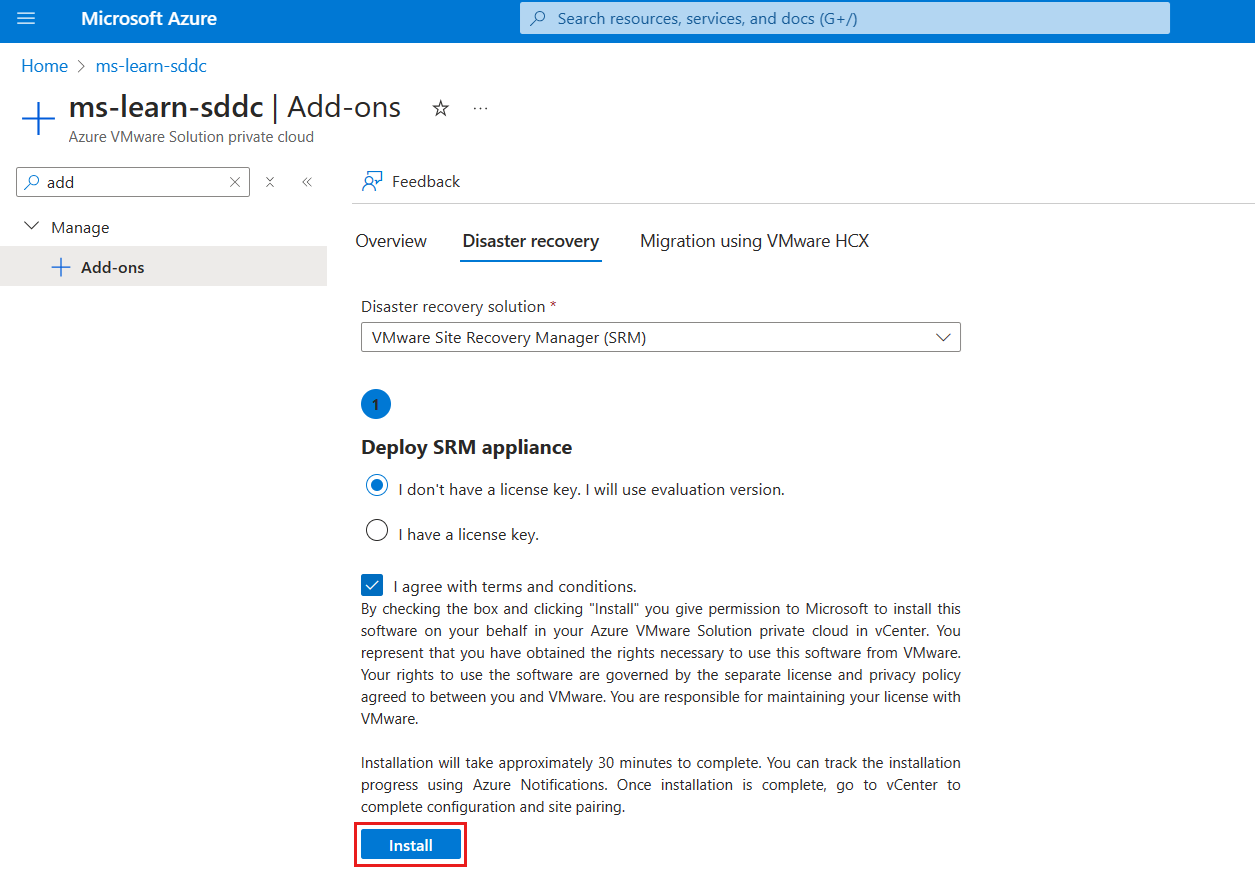

    snímek obrazovky s kartou Zotavení po havárii v řešení Azure VMware

Ujistěte se, že privátní cloudy VMware Solution primárního i sekundárního řešení Azure zřídily SRM VMware.
