Konfigurace síťových adaptérů InfiniBand pro systém Analytics Platform

Popisuje, jak nakonfigurovat síťové adaptéry InfiniBand na klientském serveru bez zařízení pro připojení k řídicímu uzlu v paralelním datovém skladu (PDW). Tyto pokyny použijte pro základní připojení a vysokou dostupnost, takže se načítání, zálohování a další procesy automaticky připojují k aktivní síti InfiniBand.

Popis

Tyto pokyny ukazují, jak najít a nastavit správné IP adresy InfiniBand a masky podsítě na serveru připojeném k InfiniBand. Také vysvětlují, jak nastavit server, aby používal DNS zařízení APS a bylo vaše připojení směrováno na aktivní síť InfiniBand.

Pro zajištění vysoké dostupnosti má APS dvě sítě InfiniBand, jednu aktivní a jednu pasivní. Každá síť InfiniBand má pro řídicí uzel jinou IP adresu. Pokud aktivní síť InfiniBand klesne, pasivní síť InfiniBand se stane aktivní sítí. Pokud k tomu dojde, skript nebo proces se automaticky připojí k aktivní síti InfiniBand beze změny parametrů skriptu.

Konkrétně v tomto článku:

1. Vyhledejte IP adresy serverů APS DNS infiniBand (appliance_domain-AD01 a appliance_domain*-AD02). Uděláte to tak, že se přihlásíte k serverům AD01 a AD02 a získáte IP adresy pro každou síť InfiniBand. IP adresy InfiniBand na uzlu AD jsou IP adresy DNS.

2. Nakonfigurujte každý síťový adaptér tak, aby používal dostupnou IP adresu v sítích APS InfiniBand.

   1. Pokud máte dva síťové adaptéry InfiniBand, nakonfigurujete jeden adaptér s dostupnou IP adresou v první síti InfiniBand, která se nazývá TeamIB1, a druhý adaptér s dostupnou IP adresou ve druhé síti InfiniBand, která se nazývá TeamIB2. Jako upřednostňovaný server DNS použijte IP adresu appliance_domain-AD01 TeamIB1 a jako alternativní server DNS pro síťový adaptér TeamIB1 použijte IP adresu appliance_domain-AD02 TeamIB1. Jako upřednostňovaný server DNS použijte IP adresu appliance_domain-AD01 TeamIB2 a jako alternativní server DNS pro síťový adaptér TeamIB2 použijte IP adresu appliance_domain-AD02 TeamIB2.

   2. Pokud máte jenom jeden síťový adaptér InfiniBand, nakonfigurujete adaptér s dostupnou IP adresou z jedné ze sítí InfiniBand. Potom nakonfigurujete upřednostňované a alternativní servery DNS na tomto adaptéru buď pomocí appliance_domain-AD01 TeamIB1 a appliance_domain-AD02 TeamIB1, nebo pomocí appliance_domain-AD01 TeamIB2 a appliance_domain-AD02 TeamIB2 podle toho, která je ve stejné síti jako nakonfigurovaný adaptér jako upřednostňovaný a alternativní servery DNS.

3. Nakonfigurujte svůj síťový adaptér InfiniBand tak, aby používal APS DNS servery k vyřešení připojení k aktivní síti InfiniBand.

   1. Pokud chcete tuto konfiguraci nakonfigurovat, použijte upřesňující nastavení PROTOKOLU TCP/IP k přidání přípony DNS domény zařízení na začátek seznamu přípon DNS na klientském serveru. To je potřeba nakonfigurovat pouze na jednom ze síťových adaptérů; nastavení platí pro oba adaptéry.

Po konfiguraci síťových adaptérů InfiniBand se klientské procesy mohou připojit k řídicímu uzlu v síti InfiniBand pomocí PDW_region-SQLCTL01 adresy serveru. Váš server připojí příponu DNS systému Analytics Platform Nebo můžete zadat úplnou adresu, která je PDW_region-SQLCTL01.appliance_domain.pdw.local.

Pokud je například název vaší oblasti PDW MyPDW a název zařízení myAPS, specifikace serveru dwloader pro načítání dat je jedna z následujících možností:

• dwloader -S MYPDW-SQLCTL01.MyAPS.pdw.local

• dwloader -S MYPDW-SQLCTL01

Než začnete

Požadavky

K přihlášení k uzlu AD01 potřebujete účet domény zařízení APS. Například F12345*\Administrator.

Potřebujete účet Systému Windows na klientském serveru, který má oprávnění ke konfiguraci síťových adaptérů.

Požadavky

Tyto pokyny předpokládají, že klientský server je již namontován do racku a připojený k síti InfiniBand. Pokyny k rackování a kabeláži najdete v tématu Získání a konfigurace načítacího serveru.

Obecné poznámky

Pomocí SQLCTL01 dns systému analytických platforem připojí váš klientský server k řídicímu uzlu pomocí aktivní sítě InfiniBand. To platí pouze pro připojení; Pokud se síť InfiniBand během načítání nebo zálohování vypne, musíte proces restartovat.

Abyste splnili své obchodní požadavky, můžete klientský server připojit i k vaší jiné pracovní skupině nebo doméně Windows.

Krok 1: Získání nastavení sítě InfiniBand zařízení

Pro získání nastavení sítě InfiniBand pro zařízení

1. Přihlaste se k uzlu zařízení AD01 pomocí účtu appliance_domain\Administrator.

2. Na uzlu AD01 zařízení otevřete Ovládací panely, vyberte Síť a Internet, vyberte Centrum síťových připojení a sdílení* a pak vyberte Změnit nastavení adaptéru.

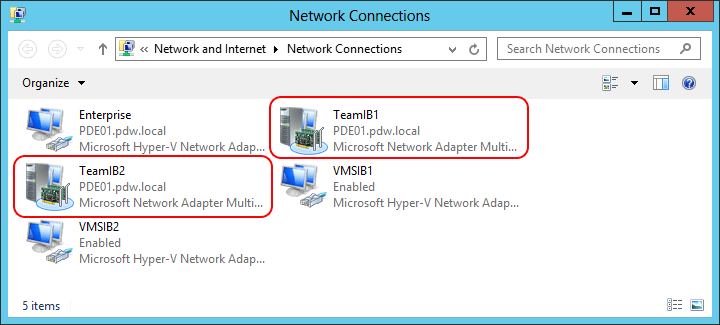

3. V okně Síťová připojení klikněte pravým tlačítkem na Team IB1 a vyberte Vlastnosti.

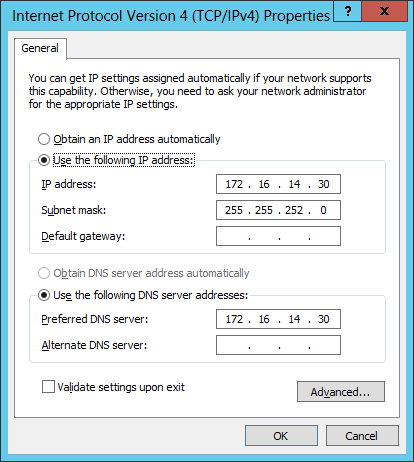

4. V okně Vlastnosti protokolu TCP/IPv4 (Internet Protocol Version 4) zapište hodnoty pro IP adresu a masku podsítě. IP adresa uzlu appliance_domain-AD01 je IP adresa serveru DNS systému Analytics Platform.

5. Opakujte kroky 1 až 5 pro adaptér TeamIB1 na appliance_domain-AD02 serveru.



6. Kliknutím na tlačítko Storno okno zavřete.

7. Vyhledejte nepoužitou IP adresu v síti TeamIB1 a poznamenejte si ji.

   Pokud chcete najít nepoužívané IP adresy, otevřete příkazové okno a zkuste pingovat IP adresy v rozsahu adres pro vaše zařízení. V tomto příkladu je IP adresa sítě TeamIB1 172.16.14.30. Vyhledejte IP adresu začínající 172.16.14, která se nepoužívá. Například z příkazového řádku zadejte příkaz ping 172.16.14.254. Pokud požadavek ping není úspěšný, je IP adresa k dispozici.

8. Totéž udělejte pro TeamIB2. V okně *Síťová připojení klikněte pravým tlačítkem na Team IB2 a vyberte Vlastnosti.

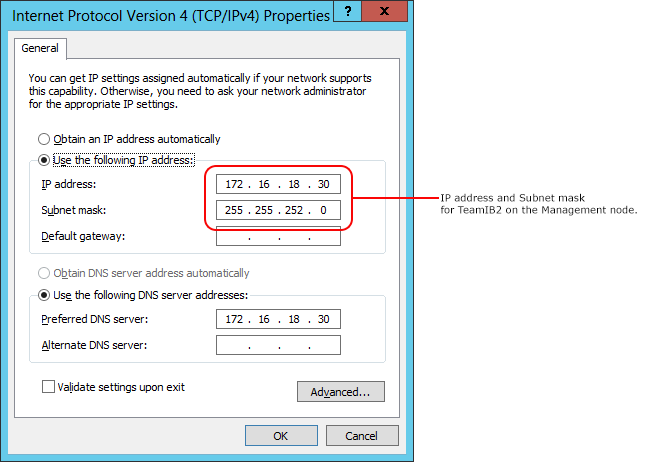

9. V okně Vlastnosti protokolu TCP/IPv4 (Internet Protocol Version 4) zapište hodnoty pro IP adresu a masku podsítě pro TeamIB2.

10. Opakujte kroky 8 až 9 výše pro adaptér TeamIB2 na serveru appliance_domain-AD02.

    Vlastnosti

11. Vyhledejte nepoužívané IP adresy v síti TeamIB2 a poznamenejte si ji.

    Pokud chcete najít nepoužitou IP adresu, otevřete příkazové okno a zkuste použít příkaz ping na IP adresy v rozsahu adres pro váš přístroj. V tomto příkladu je IP adresa sítě TeamIB2 172.16.18.30. Vyhledejte IP adresu, která začíná na 172.16.18, která se nepoužívá. Například z příkazového řádku zadejte příkaz ping 172.16.18.254. Pokud požadavek ping není úspěšný, je IP adresa k dispozici.

Krok 2: Konfigurace nastavení síťového adaptéru InfiniBand na klientském serveru

Poznámky

• Tyto kroky ukazují, jak zaregistrovat server na serverech DNS APS.

• Abyste vyhověli potřebám vaší sítě, můžete také připojit klientský nebo serverový počítač k vlastní pracovní skupině nebo doméně Windows.

• Pokyny krokují konfigurací dvou síťových adaptérů na každém serveru. Pokud máte jenom jeden síťový adaptér, vyberte jednu ze sítí, abyste na síťovém adaptéru nakonfigurovali, a pak přidejte druhou IP adresu DNS jako alternativní server DNS.

Konfigurace nastavení síťového adaptéru InfiniBand na klientském serveru

1. Přihlaste se jako správce Windows na server pro načítání, zálohování nebo jiného klienta v síti zařízení InfiniBand.

2. Otevřete ovládací podokno*, vyberte Centrum síťových připojení a sdílení a pak vyberte Změnit nastavení adaptéru.

Konfigurace prvního síťového adaptéru

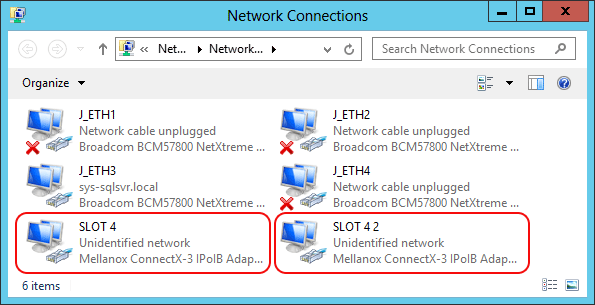

1. V okně Síťová připojení klikněte pravým tlačítkem myši na jeden z identifikovaných síťových slotů pro adaptér Mellanox a vyberte Vlastnosti.



2. V okně Vlastnosti

   1. Na kartě Obecné nastavte IP adresu na IP adresu, kterou jste ověřili jako bezplatnou v testu ping pro TeamIB1. V příkladu hodnot použitých v tomto článku byste zadali hodnotu 172.16.14.254.

   2. Nastavte masku podsítě na masku podsítě, kterou jste napsali pro TeamIB1.

   3. Nastavte upřednostňovaný server DNS na IP adresu TeamIB1, kterou jste si předtím napsali z uzlu appliance_domain*-AD01.

   4. Nastavte alternativní server DNS na IP adresu TeamIB1, kterou jste si předtím napsali z uzlu appliance_domain*-AD02.

      vlastnosti síťového adaptéru

   5. Kliknutím na tlačítko OK změny použijete.

Konfigurace druhého síťového adaptéru

1. Tuto část přeskočte, pokud máte jenom jeden síťový adaptér.

2. V okně Síťová připojení klikněte pravým tlačítkem na druhý neidentifikovaný síťový slot pro adaptér Mellanox a vyberte Vlastnosti.



3. V okně Vlastnosti

   1. Na kartě Obecné nastavte IP adresu na IP adresu, kterou jste ověřili jako bezplatnou v testu ping pro TeamIB2. Například hodnoty použité v tomto článku byste zadali 172.16.18.254.

   2. Nastavte masku podsítě na masku podsítě, kterou jste napsali pro TeamIB2.

   3. Nastavte upřednostňovaný server DNS na IP adresu TeamIB2, kterou jste si předtím napsali z uzlu appliance_domain*-AD01.

   4. Nastavte alternativní server DNS na IP adresu TeamIB2, kterou jste si předtím napsali z uzlu appliance_domain*-AD02.

      Poznámka

      Pokud máte jen jediný síťový adaptér, nakonfigurujte upřednostňované a alternativní servery DNS následujícím způsobem: buď použijte zařízení AD01 TeamIB1 a AD02 TeamIB1 jako upřednostňovaný a alternativní server DNS, nebo, pokud došlo k převzetí služeb při selhání virtuálního počítače AD, použijte zařízení AD01 TeamIB2 a AD02 TeamIB2 jako upřednostňovaný a alternativní server DNS.



   5. Kliknutím na tlačítko OK změny použijete.

Konfigurace přípony DNS

1. V okně Síťová připojení klikněte pravým tlačítkem myši na jeden ze síťových slotů pro Adaptér Mellanox a vyberte Vlastnosti.

2. Klikněte na upřesnit... knoflík.

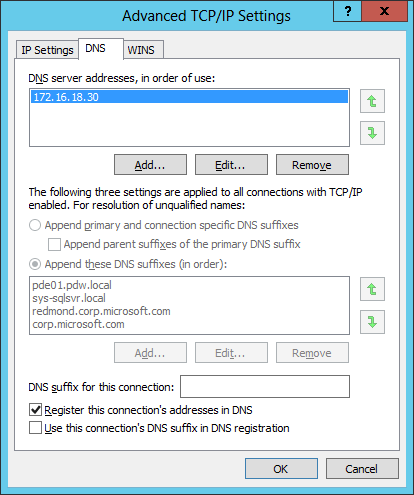

3. Pokud v okně Upřesnit nastavení protokolu TCP/IP není možnost Připojit tyto přípony DNS (v pořadí) zašedlé, zaškrtněte políčko Připojit tyto přípony DNS (v pořadí):, vyberte příponu domény zařízení a klikněte na přidat.... Přípona domény zařízení je appliance_domain.local

4. Pokud je možnost připojit tyto přípony DNS (v pořadí): šedá, můžete k tomuto serveru přidat doménu APS úpravou klíče registru HKEY_LOCAL_MACHINE\SOFTWARE\Policies\Microsoft\Windows NT\DNSClient.



5. Pro rychlejší řešení adres doporučujeme přesunout příponu zařízení na začátek seznamu.

6. Klikněte na OK.

7. Nyní se můžete připojit k síti Infiniband zařízení pomocí PDW_region-SQLCTL01.appliance_domain.localnebo jednoduše appliance_domain-SQLCTL01. Připojení může být navázáno rychleji, pokud se připojíte s úplným názvem a příponou DNS.

   Příklady zařízení s názvem MyAPS s oblastí PDW MyPDW:

   • MyPDW-SQLCTL01.MyAPS.local

   • MyPDW-SQLCTL01
