ShapeElement – třída

Představuje diagram nebo obrazce nebo spojnice v diagramu.ShapeElements zapouzdření vizuální prezentaci prvky modelu.

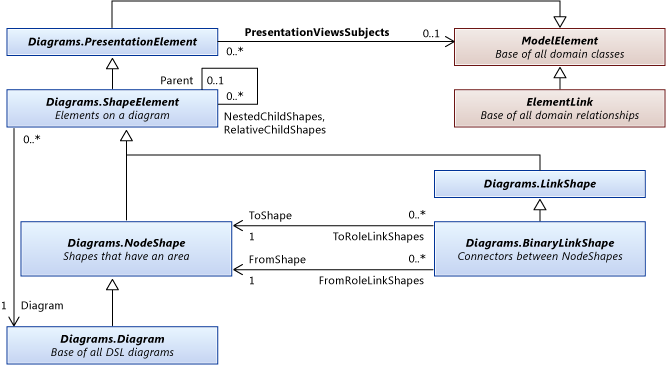

Hierarchie dědičnosti

System.Object
  Microsoft.VisualStudio.Modeling.ModelElement
    Microsoft.VisualStudio.Modeling.Diagrams.PresentationElement
      Microsoft.VisualStudio.Modeling.Diagrams.ShapeElement
        Microsoft.VisualStudio.Modeling.Diagrams.LinkShape
        Microsoft.VisualStudio.Modeling.Diagrams.NodeShape

Obor názvů:  Microsoft.VisualStudio.Modeling.Diagrams
Sestavení:  Microsoft.VisualStudio.Modeling.Sdk.Diagrams.11.0 (v Microsoft.VisualStudio.Modeling.Sdk.Diagrams.11.0.dll)

Syntaxe

'Deklarace
<DisplayNameResourceAttribute("Microsoft.VisualStudio.Modeling.Diagrams.ShapeElement.DisplayName",  _
    GetType(CoreDesignSurfaceDomainModel), "Microsoft.VisualStudio.Modeling.Diagrams.GeneratedCode.DomainModelResx")> _
<DomainObjectIdAttribute("ffb3d9f5-7a47-4e12-8501-0055bd018825")> _
<DescriptionResourceAttribute("Microsoft.VisualStudio.Modeling.Diagrams.ShapeElement.Description",  _
    GetType(CoreDesignSurfaceDomainModel), "Microsoft.VisualStudio.Modeling.Diagrams.GeneratedCode.DomainModelResx")> _
<DomainModelOwnerAttribute(GetType(CoreDesignSurfaceDomainModel))> _
<CLSCompliantAttribute(True)> _
Public MustInherit Class ShapeElement _
    Inherits PresentationElement _
    Implements IGeometryHost

[DisplayNameResourceAttribute("Microsoft.VisualStudio.Modeling.Diagrams.ShapeElement.DisplayName",
    typeof(CoreDesignSurfaceDomainModel), "Microsoft.VisualStudio.Modeling.Diagrams.GeneratedCode.DomainModelResx")]
[DomainObjectIdAttribute("ffb3d9f5-7a47-4e12-8501-0055bd018825")]
[DescriptionResourceAttribute("Microsoft.VisualStudio.Modeling.Diagrams.ShapeElement.Description",
    typeof(CoreDesignSurfaceDomainModel), "Microsoft.VisualStudio.Modeling.Diagrams.GeneratedCode.DomainModelResx")]
[DomainModelOwnerAttribute(typeof(CoreDesignSurfaceDomainModel))]
[CLSCompliantAttribute(true)]
public abstract class ShapeElement : PresentationElement,
    IGeometryHost

Typ ShapeElement zveřejňuje následující členy.

Konstruktory

	Název	Popis
	ShapeElement	Vytvoří novou instanci třídy ShapeElement.

Nahoru

Vlastnosti

	Název	Popis
	AbsoluteBoundingBox	Vzhledem k diagramu se měří ohraničovacího rámečku.
	AbsoluteBoundingBoxToEnsureVisible	Získá absolutní ohraničovací obdélník pro DiagramClientView.EnsureVisible.
	AbsoluteCenter	Získá bod uprostřed obrazce.
	AccessibilityObject	Získá objekt usnadnění pro obrazec.
	AccessibleDefaultActionDescription	Načte popis výchozí akce pro obrazec.
	AccessibleDescription	Načte popis obrazce.
	AccessibleHelp	Získá nápovědu pro obrazec.
	AccessibleHelpTopicFileName	Získá nápovědu pro obrazec.
	AccessibleHelpTopicId	Získá ID tématu nápovědy pro obrazec.
	AccessibleName	Získá název obrazce.
	AccessibleRole	Získá roli obrazce.
	AccessibleState	Získá stav obrazce.
	AccessibleValue	Načte hodnotu obrazce.
	AllowsChildrenInSelection	Pokud true, děti tohoto obrazce mohou být zahrnuty ve skupině aktuální výběr.
	AllowsChildrenToResizeParent	true je-li tento obrazec můžete změnit při změně velikosti nebo pozice podřízený obrazec.
	AllowsChildrenToShrinkParent	Pokud je hodnota true, tento obrazec sníží velikost přizpůsobit kolem jeho dětí při re-sized nebo přesunuta.
	BackgroundBrushId	Načte ID sloužící k malování na pozadí tvaru stopy.
	BoundingBox	Ohraničovací obdélník měřených vzhledem k buňky ParentShape.
	CanFocus	Získá tvar a ověří, zda jej může získat fokus.
	CanMove	Získá tvar a ověří, zda uživatel jej přesunout.
	CanSelect	Získá tvar a ověří, zda uživatel jej vybrat.
	Center	Získá bod uprostřed obrazce.
	ClassStyleSet	Získá styl pro obrazec.
	ClipWhenDrawingFields	Načte podřízený obrazec a ověří, zda jeho oblast oříznutí měla být nastavena na ohraničovací rámeček pro nadřazeného obrazce při kreslení podřízený obrazec.
	Decorators	Kolekce sklenářské získá pro obrazec.
	DefaultShapeField	Načte výchozí tvar je první obrazec, který může získat fokus.
	DefaultSize	Načte výchozí velikost obrazce.
	Diagram	Získá diagram, do které patří obrazce.
	EnsureVisiblePreference	Předvolby pro metodu EnsureVisible pro tento obrazec.Výchozí hodnota je hostitelem tohoto obrazce diagramu vrátit VisiblePreference.
	Events	Získá seznam obslužné rutiny událostí pro obrazce.
	GeometryBackgroundBrushId	Načte ID sloužící k malování na pozadí geometrii stopy.
	GeometryBoundingBox	Získá ohraničovacího rámečku tvar.
	GeometryHasFilledBackground	Získá tvar a ověří, zda je jeho pozadí vybarvené.
	GeometryHasOutline	Získá tvar a ověří, zda má osnovy.
	GeometryHasShadow	true Jestliže má obrazec stín; jinak false.
	GeometryOutlinePenId	Načte ID pero kreslí obrys tvaru.
	GeometryStyleSet	Získá styl pro obrazec.
	GridSize	Pokud nulová, tento obrazec a jeho děti Přichytit k mřížce této velikosti.Výchozí hodnota je ParentShape.GridSize.
	HasChildren	true Pokud má podřízený obrazec.
	HasCustomToolTip	Získá tvar a ověří, zda má vlastní popis.
	HasDragOverToolTip	Získá tvar a ověří, zda je popis.
	HasFilledBackground	Získá tvar a ověří, zda je pozadí.
	HasHighlighting	Získá tvar a ověří, zda je zvýrazněna.
	HasOutline	Získá tvar a ověří, zda má osnovy.
	HasShadow	Získá tvar a ověří, zda je stín.
	HasToolTip	Získá tvar a ověří, zda je popis.
	Id	Načte ID prvku. (Zděděno z ModelElement.)
	IsActive	Získá IsActive příznak a ověří, zda je prvek aktivní. (Zděděno z ModelElement.)
	IsDeleted	Získá příznak IsDeleted a zkontroluje, zda byl odstraněn prvek z modelu. (Zděděno z ModelElement.)
	IsDeleting	Příznak IsDeleting získá a ověří, zda prvek je nyní odstraňována z modelu. (Zděděno z ModelElement.)
	IsNestedChild	true Pokud je tento prvek tvar NestedChildShapes z jeho ParentShape.
	IsRelativeChild	true Pokud je tento prvek tvar RelativeChildShapes z jeho ParentShape.
	IsVisible	Pokud true, se zobrazí obrazce v diagramu; Pokud false, nezobrazí a rozložení a směrování algoritmy ignorovat.Viz také Hide() a Show().
	LineAdjustAwayDefault	Získá tvar a ověří, zda se pokuste podřízené obrazce odkaz zarovnat při připojení do stejného obrazce nebo nastaví tuto hodnotu.
	LineAffinityDefault	Získá nebo nastaví cílové umístění, kde se pokuste umístěte obrazec na obrazec odkaz.
	LineToLineClearance	Získá nebo Nastaví vzdálenost mezi podřízené obrazce odkaz pro tento obrazec.
	LineToNodeClearance	Získá nebo Nastaví vzdálenost mezi podřízené propojení obrazců a obrazců podřízených uzlů.
	MaximumShadowOffset	Získává maximální posun stínu obrazce.
	MaximumSize	Získává maximální velikost obrazce.
	MinimumSize	Získá minimální velikost obrazce.
	ModelElement	Získá nebo nastaví prvek modelu pro prvek prezentace. (Zděděno z PresentationElement.)
	NestedChildShapes	Seznam obrazců, které jsou součástí tohoto tvaru a číslic se zobrazí uvnitř hranic tento obrazec nebo diagramu.
	NestedShapesMargin	Získá rozpětí mezi obrazce ohraničovací rámeček a jeho obrazci vnořených uzlů.
	NodeToNodeClearance	Získá nebo nastaví okraj mezi obrazci podřízených uzlů.
	OutlinePenId	Načte ID pero nakreslete obrys tvaru.
	OutlinePenWidth	Získá šířku obrysu tvaru.
	PaintMoveableDecoratorSelectionLines
	ParentLink	Načte instance vztahu z obrazce do nadřazeného obrazce.
	ParentShape	Získá nadřazeného obrazce prvků.Zobrazí v diagramu, tvar nebo spojovací musí mít nadřazený.
	Partition	Získá nebo nastaví Partition , který obsahuje prvek. (Zděděno z ModelElement.)
	Perimeter	Získá obvodu (cesta) kolem obrazce.
	RelatedShapeToEmphasize	Získá související obrazce vizuálně zvýraznit uživateli, když tento obrazec vybrán.
	RelativeChildShapes	Seznam obrazců, které jsou součástí tohoto obrazce, ale můžete se mimo hranice tohoto obrazce.
	ShapeFields	Části obrazce, například řádky textu a sklenářské.
	ShapeGeometry	Získá geometrii obrazce, například obdélníku, RoundedRectangle nebo elipsy, který definuje operace přidružené obrys tvaru.
	ShouldTryParentShapeForMergeOnToolboxDoubleClick	Pokud je hodnota true, když uživatel poklepe položku sady nástrojů tento obrazec, pokud nástroj nelze sloučit s Tento obrazec bude korespondence s nadřazeného obrazce pokusu.Výchozí hodnota je true.
	Store	Získává Store , který obsahuje prvek. (Zděděno z ModelElement.)
	StyleSet	Načte instance obrazce nastavit styl.
	Subject	Získá nebo nastaví předmět pro prvek prezentace.Stejný objekt jako výchozí ModelElement. (Zděděno z PresentationElement.)
	TargetToolboxItemFilterAttributes	Získá sadu atributů, které určit položky, které jsou povoleny nebo zakázány v soupravě nástrojů.
	ZOrder	Určuje pořadí, ve kterém se zobrazí tento obrazec vzhledem k obrazcům v diagramu.Obvykle nastavte pořadí podřízené obrazce.

Nahoru

Metody

	Název	Popis
	AccessibleDoDefaultAction	Provede výchozí akce pro přístupný objekt.
	Associate	Prvek prezentace přiřazuje prvku modelu.Stejný účinek jako nastavení ModelElement. (Zděděno z PresentationElement.)
	AssociateValueWith(Store, AssociatedPropertyInfo)	Prostředek pro obrazec přidruží vlastností úložiště v paměti, přiřazené k obrazci.
	AssociateValueWith(Store, Guid)	Prostředek pro obrazec přidruží vlastností úložiště v paměti, přiřazené k obrazci.
	CalculateDerivedVisible	Ověří, zda se zobrazí podřízený obrazec.
	CanMerge	Ověří zdrojový prvek lze tento element. (Zděděno z ModelElement.)
	ChooseMergeTarget(ElementGroup)	Zvolí cílový prvek přijmout jako jeho podřízený prvek, který chce uživatel zkopírovat, přetáhněte nebo vytvořit. (Zděděno z ModelElement.)
	ChooseMergeTarget(ElementGroupPrototype)	Zvolí cílový prvek přijmout jako jeho podřízený prvek, který chce uživatel zkopírovat, přetáhněte nebo vytvořit. (Zděděno z ModelElement.)
	ChooseParentShape	Vybere nadřazeného obrazce pro nový obrazec podřízený obvykle tento obrazec.
	ChooseRelationship	Vybere seznam podřízených, které nový obrazec podřízený by doplňuje – NestedChildShapes nebo RelativeChildShapes.
	CoerceSelection	Umožňuje obrazce k určení, které jsou jiné obrazce vybrané.
	Copy()	Vytvoří kopii prvku v modelu. (Zděděno z ModelElement.)
	Copy(IEnumerable<Guid>)	Vytvoří kopii prvku a jeho podřízené odkazy a prvky. (Zděděno z ModelElement.)
	CreateChildShape	Vytvoří tvar a přidá ji jako podřízený obrazec.
	CreateClassStyleSet	Vytvoří pro typ obrazce Třída stylu.
	CreateDecorators	Vytvoří kolekci sklenářské pro typ obrazce.
	CreateInstanceStyleSet	Vytvoří styl pro obrazec.
	CreateShapeFields	Vytvoří pole obrazce pro obrazec Typ kolekce.
	Delete()	Odstraní prvek z modelu. (Zděděno z ModelElement.)
	Delete(array<Guid[])	Odstraní prvek z modelu. (Zděděno z ModelElement.)
	DetermineHighlightShape	Najde vybraný obrazec v řetězci obrazce.
	DoFoldToShape	Vypočte souřadnice bodu, kde spojnice budou dotýkat obvodu tvaru.Pokud definujete obdélníkový tvar přepsat.
	DoHitTest(PointD, DiagramHitTestInfo)	Vrací true, pokud je zadaný bod uvnitř tvaru.
	DoHitTest(PointD, DiagramHitTestInfo, Boolean)	Vrací true, pokud je zadaný bod uvnitř tvaru.
	DoHitTestSelection	Vrátí hodnotu PRAVDA, pokud je daný bod ve výběru zpracovává kolem obrazce.
	DoKeyboardNavigation	Přejde obrazci, pomocí klávesnice.
	DrawResizeFeedback	Nakreslí změny velikosti názory obrazce.
	Equals	Určuje, zda zadaný objekt je rovno aktuální objekt. (Zděděno z Object.)
	ExcludeFromClipRegion	Vyloučí z ořezové oblasti tvaru a jeho podřízené obrazce.
	ExcludeGeometryFromClipRegion	Geometrie obrazce a jeho podřízené obrazce vyloučí z oblast oříznutí.
	Finalize	Umožňuje objekt při uvolnění prostředků a provádět jiné operace vyčištění, dříve, než je zažádáno systémem uvolňování paměti. (Zděděno z Object.)
	FindDecorator(String)	Najde decorator obrazec, který má daný název.
	FindDecorator(IList<Decorator>, String)	Najde decorator obrazec, který má daný název.
	FindFirstChild	Vyhledá první dítě v pořadí navigace pro obrazec.
	FindFreeArea	Obrazec vyhledá prázdné oblasti v mřížce.
	FindLastChild	Hledá poslední podřízené navigace postupně obrazce.
	FindNextChild	Vyhledá další podřízené navigace postupně obrazce.
	FindNextInChildFields	Vyhledá další obrazce pole v pořadí navigace.
	FindPreviousChild	Vyhledá předchozí podřízené navigace postupně obrazce.
	FindPreviousInChildFields	Vyhledá předchozí pole tvaru v pořadí navigace.
	FindShapeField(String)	Vyhledá pole obrazce v obrazci.
	FindShapeField(IList<ShapeField>, String)	Vyhledá pole obrazce v obrazci.
	FixUpChildShapes	Vytvoří nebo upraví podřízené obrazce, které měl být vytvořen při vytvoření nebo aktualizaci prvku modelu.Volat Diagram.FixUpDiagram().
	Focused	Ověří, zda obrazec má fokus.
	GetAccessibilityObject	Získá přístupný objekt, který je přiřazen k obrazci.
	GetChildElements	Získá kolekce podřízené obrazce, které patří do nadřazeného obrazce.
	GetCursor	Získá ukazatel, který se zobrazí, když je kurzor myši na obrazec.
	GetDomainClass	Tento prvek získá domény většinu odvozené třídy. (Zděděno z ModelElement.)
	GetDragOverToolTipText	Získá text popisku, který se zobrazí, když je kurzor myši na obrazec.
	GetFieldAccessibleDescription	Načte popis pole v obrazci.
	GetFieldAccessibleName	Získá název pole v obrazci.
	GetFieldAccessibleValue	Získá hodnotu pro pole v obrazci.
	GetFieldRepresentedElement	Získá primární prvek, který představuje podřízený obrazec.
	GetFieldRepresentedProperty	Získává informace o vlastnosti pole v obrazci.
	GetHashCode	Slouží jako funkci hash u určitého typu. (Zděděno z Object.)
	GetPotentialMouseAction	Získá akce myši provést dolů události myši přes určitý bod v diagramu.
	GetRoleCollection<TCollection, TElement>(Guid)	Získá nebo vytvoří propojený prvek kolekce (Zděděno z ModelElement.)
	GetShapeLuminosity	Počítá světelnost obrazce.
	GetSubFieldAccessibleDescription	Načte popis pro podřízené pole ve tvaru.
	GetSubFieldAccessibleName	Získá název podřízené pole ve tvaru.
	GetSubFieldAccessibleValue	Získá hodnotu pro pole podřízený obrazec.
	GetSubFieldRepresentedElements	Získá kolekci prvků, které představuje pole podřízené obrazce.
	GetSubFieldRepresentedProperty	Získá vlastnost pro podřízené pole.
	GetSubFieldRepresentedPropertyElements	Získá obsahující vlastnost pole podřízený prvek.
	GetToolTipText	Získá text popisku pro obrazec, na kterou směřuje ukazatel myši.
	GetType	Získá Type aktuální instance. (Zděděno z Object.)
	HasCachedDragOverResult	Ověří, zda jsou výsledky v mezipaměti pro událost myši přetáhněte přes.
	Hide	Skryje tvar a jeho děti.
	HideCustomToolTip	Skryje vlastní popis obrazce.
	InitializeDecorators	Inicializuje a přidá pole na typ obrazec.
	InitializeInstanceResources	Inicializuje prostředky instance obrazce.
	InitializeResources	Inicializuje prostředky pro obrazec.
	InitializeShapeFields	Inicializuje seznam polí, které představují části tvaru, například popisky, ikony, řádky textu a obrázků na pozadí.Je vyvolána jedenkrát za třídu.
	Invalidate()	Zajišťuje, že bude na konci transakce překreslit tvaru a jeho bezprostřední okolí.
	Invalidate(Boolean)	Zajišťuje, že obrazce nebudou překreslit na konci transakce.Toto volání při změně vlastnosti obrazce.
	Invalidate(RectangleD)	Zajišťuje, že bude na konci transakce překreslit tvaru a jeho původní umístění.
	IsDescendantOf	Ověří, zda je obrazec následnický jiného obrazce.
	IsNavigationKey(Char)	Ověří, zda je klíč slouží jako navigační příkaz.
	IsNavigationKey(Keys)	Ověří, zda data klíče používá jako navigační příkazu.
	IterateShapes	Prochází tvaru a jeho podřízené obrazce.
	MemberwiseClone	Vytvoří kopii aktuálního Object. (Zděděno z Object.)
	MergeConfigure	Nepoužívá se pro prvky prezentace. (Zděděno z PresentationElement.)
	MergeDisconnect	Odpojí se od cílový prvek zdrojový prvek. (Zděděno z ModelElement.)
	MergeRelate	Vytvoří vztah mezi prvek modelu a skupiny prvků modelu. (Zděděno z PresentationElement.)
	ModifyLuminosity	Počítá světelnost zvýraznění obrazce.
	MoveByRepositioning(DiagramDragEventArgs)	Částku, která určuje umístění myši přemístí tvarů ve skupině.
	MoveByRepositioning(ElementGroupPrototype, DiagramItemCollection, PointD, DiagramItem)	Částku, která určuje umístění myši přemístí tvarů ve skupině.
	NavigateAscend	Přejde na další předchůdce v pořadí navigace a aktualizuje aktivní.Nazývá se v reakci na navigační úhozů uživatele.
	NavigateDescend	Přejde na další následovníků v pořadí navigace a aktualizuje aktivní.Nazývá se v reakci na navigační úhozů uživatele.
	NavigateTo	Přejde na určitý obrazec v pořadí navigace a aktualizuje aktivní.
	NavigateToFirst	Přejde na první obrazec v pořadí navigace v nadřazené aktuálního výběru.Nazývá se v reakci na navigační úhozů uživatele.
	NavigateToLast	Přejde na poslední obrazec v pořadí navigace v nadřazené aktuálního výběru.Nazývá se v reakci na navigační úhozů uživatele.
	NavigateToNext	Přejde na další obrazec v pořadí navigace.Nazývá se v reakci na navigační úhozů uživatele.
	NavigateToPrevious	Dříve vybraný obrazec navigace postupně přejde.Nazývá se v reakci na navigační úhozů uživatele.
	OnAssociatedPropertyChanged	Obrazec aktualizuje, když hodnota v paměti ukládat změny vlastností pole v obrazci.
	OnBeforePaint	Aktualizace prostředky, jako je například per a stopy, před použitím malovat na obrazec.
	OnBeginEdit	Volána, když uživatel začne upravovat textové pole.
	OnBoundsFixup	Volána nastavit nebo upravit hranice pozici a velikost nadřazené a podřízené.Přepsat změny velikosti nebo vnitřní rozložení.
	OnChildConfigured	Volána pozice a velikosti podřízené obrazce se chystáte stanoví.Přepsat nastavení specializovaných pravidel.
	OnChildConfiguring	Volat po velikost a umístění dítěte byl stanoven obrazce.
	OnClick	Nazývá se po klepnutí na obrazec.
	OnCopy	Volat, pokud tento prvek byl vytvořen jako kopie jiného prvku. (Zděděno z ModelElement.)
	OnDeleted	Volat, pokud tento prvek byl odstraněn z modelu. (Zděděno z ModelElement.)
	OnDeleting	Volat, pokud tento prvek má být odstraněn. (Zděděno z ModelElement.)
	OnDoubleClick	Volána, když uživatel poklepe na obrazec.
	OnDragDrop	Volána, když uživatel přetáhne položky na obrazec.
	OnDragEnter	Nazývá myši zadá při operaci přetažení obrazce.
	OnDragLeave	Volána, když se ukazatel myši posune mimo obrazec.
	OnDragOver	Chcete přepište tuto metodu reagovat na pohyb myši na obrazec.Nastavte e.Effect označující zpětná vazba kurzoru uživateli.
	OnEndEdit	Volána, když uživatel ukončí úpravy textové pole.
	OnInitialize	Nazývá inicializace obrazce.Přepsat připojit k tomuto objektu obslužné rutiny událostí a pravidel.
	OnKeyDown	Nazývá se při stisknutí klávesy.
	OnKeyPress	Názvem při zadání znaku.
	OnKeyUp	Nazývá se při uvolnění klávesy.
	OnMouseDown	Volána, když uživatel stiskne tlačítko myši.
	OnMouseEnter	Nazývá se zadá myši na obrazec.
	OnMouseHover	Volat, pokud ukazatel myši setrvá na obrazec.
	OnMouseLeave	Volána, když ukazatel myši opustí obrazce.
	OnMouseMove	Opakovaně volána, když uživatel přesune ukazatel myši.
	OnMouseUp	Nazývá se při uvolnění tlačítka myši.
	OnMouseWheel	Volána, když uživatel má otáčet kolečkem myši.
	OnOrphaned	Jen když
	OnPaintEmphasis	Volána důraz bylo použito pro vybraný obrazec.
	OnPaintFeedback	Volána je vybarvené názory a přetažení.
	OnPaintSelection	Nazývá se k malování zvýraznění výběru.
	OnPaintShape	Nazývá se k malování základních částí obrazce.
	OnResurrected	Volat, pokud tento prvek byl přidán zpět do modelu. (Zděděno z ModelElement.)
	OnRolePlayerPositionChanged	Nazývá se při změně pozice role. (Zděděno z ModelElement.)
	OnRolePlayerPositionChanging	Volána pozici role přehrávače je změnit. (Zděděno z ModelElement.)
	OnShapeInserted	Nazývá se při vložení obrazce jako podřízený jiného.
	OnShapeRemoved	Volána, když byl odebrán obrazce jako podřízený obrazec z jeho nadřazeného obrazce.
	PerformResizeParentRule()	Upozornění Návrhář domény specifické pro jazyk, musí se odpovídající jeho podřízené obrazce velikost nadřazeného obrazce.
	PerformResizeParentRule(Boolean, ShapeElement)	Upozornění Návrhář domény specifické pro jazyk, musí se odpovídající jeho podřízené obrazce velikost nadřazeného obrazce.
	PermitChildVisibility	Ověří, zda se mají podřízené obrazce v diagramu zobrazit.
	ProcessVisibilityChange	Při změně na viditelnost, aktualizuje viditelnost podřízený obrazec.
	PurgeLayoutObjects	Odebere objekty, které slouží k umístění obrazce diagramu mřížky.
	PurgePoints	Odstraní body obrazce diagramu mřížky.
	RebuildShape	Znovu vytvoří obrazec.
	RemoveLayoutObject	Odebere obrazce, včetně všech relativní a vnořené podřízené obrazce z diagramu mřížky.
	Selected	Ověří, zda je obrazec vybraný v zadané zobrazení.
	SetInitialGraphLayoutVisibility	Nastaví viditelnost grafu.
	SetShowHideState	Nastaví viditelnost obrazce a jeho podřízených členů.
	SetShowHideStateImplementation	Nastaví viditelnost obrazce.
	ShouldAddShapeForElement	Určuje, zda obrazec mají být vytvořeny představující dané domény instance třídy v diagramu.
	ShouldReparentOnMove	Ověří, zda by podřízený obrazec přidán do nového nadřazeného, pokud se pohnul podřízený obrazec.
	Show	Zviditelní obrazce a jeho podřízených členů.
	ShowCustomToolTip	Vlastní popis obrazce zviditelní.
	ToString	Získá název obrazce a jeho typu. (Přepisuje Object.ToString().)
	TranslateGeometryToAbsoluteBounds	Převede relativní hranice absolutní hranice pro geometrii obrazce.
	TranslateGeometryToRelativeBounds	Převede absolutní hranice relativní hranice pro geometrii obrazce.
	TranslateToAbsoluteBounds	Převede relativní hranice absolutní hranice obrazce.
	TranslateToRelativeBounds	Převede absolutní hranice relativní hranice obrazce.
	UpdateDerivedVisible	Aktualizuje stav viditelnosti odvozené obrazce.
	UpdateGeometryLuminosity(DiagramClientView, Brush)	Aktualizace světlost stopy.
	UpdateGeometryLuminosity(DiagramClientView, Pen)	Aktualizace světlost pro pero.

Nahoru

Události

	Název	Popis
	Click	Vyvolá se při klepnutí myši na obrazec.
	DoubleClick	Vyvolá se při poklepání myší.
	KeyDown	Dojde, když uživatel stiskne klávesu.
	KeyPress	Dojde, když uživatel stiskne a uvolní klávesu.
	KeyUp	Vyvolá se, když uživatel uvolní klíč.
	MouseDown	Vyvolá se, když uživatel stiskne tlačítko myši.
	MouseMove	Vyvolá se, když uživatel přesune ukazatel myši.
	MouseUp	Vyvolá se, když uživatel uvolní tlačítko myši.
	MouseWheel	Dojde, když uživatel otočí kolečkem myši.

Nahoru

Rozšiřující metody

	Název	Popis
	AddExtension(Guid)	Přetíženo. Rozšířit tento ModelElement s nově vytvořenou instanci příponu typu určené domény.InvalidOperationException bude vyvolána, pokud prvek již má příponu tohoto typu. (Definoval ModelElementExtensionMethods.)
	AddExtension(Type)	Přetíženo. Rozšířit tento ModelElement s příponou nově vytvořenou instanci určeného typu.InvalidOperationException bude vyvolána, pokud prvek již má příponu tohoto typu. (Definoval ModelElementExtensionMethods.)
	AddExtension(DomainClassInfo)	Přetíženo. Rozšířit tento ModelElement s příponou nově vytvořenou instanci typu určené domény.InvalidOperationException bude vyvolána, pokud prvek již má příponu tohoto typu. (Definoval ModelElementExtensionMethods.)
	AddExtension(ExtensionElement)	Přetíženo. Rozšířit tento ModelElement s určitou příponou.InvalidOperationException bude vyvolána, pokud prvek již má příponu stejného typu. (Definoval ModelElementExtensionMethods.)
	AddExtension<T>()	Přetíženo. Rozšířit tento ModelElement s nově vytvořenou instanci rozšíření určitého typu.InvalidOperationException bude vyvolána, pokud prvek již má příponu stejného typu. (Definoval ModelElementExtensionMethods.)
	CanDelete	Odstraní prvek z modelu. (Definoval ImmutabilityExtensionMethods.)
	GetAllExtensions	Návrat agregující provádějící šířka první průchod přes stromu prvky rozšíření vložené v tomto ModelElement. (Definoval ModelElementExtensionMethods.)
	GetBaseElement	Kořenový virtuální MEL účastní zadané ModelElement vrátí. (Definoval ModelElementExtensionMethods.)
	GetDslDefinitionModelElement	Tato metoda zaručuje, že prvek modelu skutečné odpovídající PresentationElement je vrácena. DslDesigner PEL odpovídající předmětu mohou skutečně být interní třída objekt TreeNode a nikoli skutečné MEL. Tato metoda správně zpracovává tyto případy tak, aby je vrácena skutečná MEL. (Definoval PresentationElementHelper.)
	GetExtension(Guid)	Přetíženo. (Definoval ModelElementExtensionMethods.)
	GetExtension(Type)	Přetíženo. Dostupná rozšíření této ModelElement získáte ExtensionElement zadaného typu.Pokud prvek má prodloužení bude InvalidOperationException aktivována. (Definoval ModelElementExtensionMethods.)
	GetExtension(DomainClassInfo)	Přetíženo. (Definoval ModelElementExtensionMethods.)
	GetExtension<T>()	Přetíženo. Dostupná rozšíření této ModelElement získáte ExtensionElement zadaného typu.Pokud prvek má prodloužení bude InvalidOperationException aktivována. (Definoval ModelElementExtensionMethods.)
	GetLocks	Získáte zámek příznaky pro tento prvek.To bude zahrnovat všechny zámky na oddíl obsahující prvek povolen. (Definoval ImmutabilityExtensionMethods.)
	IsExtendedBy(Guid)	Přetíženo. Dotaz, zda tento ModelElement aktuálně prodloužena ExtensionElement určitého typu. (Definoval ModelElementExtensionMethods.)
	IsExtendedBy(Type)	Přetíženo. Dotaz, zda tento ModelElement aktuálně prodloužena ExtensionElement určitého typu. (Definoval ModelElementExtensionMethods.)
	IsExtendedBy(DomainClassInfo)	Přetíženo. Dotaz, zda tento ModelElement aktuálně prodloužena ExtensionElement určitého typu. (Definoval ModelElementExtensionMethods.)
	IsLocked	Zda tento prvek má všechny zadané množině zámky (Definoval ImmutabilityExtensionMethods.)
	RemoveExtension(Type)	Přetíženo. Odeberte libovolnou příponu tohoto ModelElement určitého typu. (Definoval ModelElementExtensionMethods.)
	RemoveExtension(Guid)	Přetíženo. Odeberte libovolnou příponu zadané ModelElement, který je určitého typu. (Definoval ModelElementExtensionMethods.)
	RemoveExtension(DomainClassInfo)	Přetíženo. Odeberte libovolnou příponu zadané ModelElement, který je určitého typu. (Definoval ModelElementExtensionMethods.)
	RemoveExtension(ExtensionElement)	Přetíženo. Z rozšíření této ModelElement odeberte zadaný ExtensionElement. (Definoval ModelElementExtensionMethods.)
	SetLocks	Nastavení příznaků lock tohoto prvku (Definoval ImmutabilityExtensionMethods.)
	TryGetExtension(Guid)	Přetíženo. (Definoval ModelElementExtensionMethods.)
	TryGetExtension(Type)	Přetíženo. (Definoval ModelElementExtensionMethods.)
	TryGetExtension(DomainClassInfo)	Přetíženo. (Definoval ModelElementExtensionMethods.)
	TryGetExtension<T>()	Přetíženo. Dostupná rozšíření této ModelElement získáte ExtensionElement zadaného typu.Pokud tento prvek má prodloužení bude mít hodnotu null výsledek. (Definoval ModelElementExtensionMethods.)

Nahoru

Pole

	Název	Popis
	DomainClassId	Představuje ID přiřazené k obrazci.

Nahoru

Explicitní implementace rozhraní

	Název	Popis
	IMergeElements.CanMerge	Vrátí hodnotu PRAVDA, pokud tento prvek lze sloučit s obsahem prototyp. (Zděděno z ModelElement.)
	IMergeElements.ChooseMergeTarget(ElementGroup)	(Zděděno z ModelElement.)
	IMergeElements.ChooseMergeTarget(ElementGroupPrototype)	(Zděděno z ModelElement.)
	IMergeElements.MergeConfigure	(Zděděno z ModelElement.)
	IMergeElements.MergeDisconnect	(Zděděno z ModelElement.)
	IMergeElements.MergeRelate	(Zděděno z ModelElement.)

Nahoru

Poznámky

Chcete-li přejít k prvku modelu nebo vztah, který obrazec představuje, použijte ModelElement.

Důležité podtypy patří:

• Diagram– představuje kolekci obrazců a spojnic.Obsah diagramu je uložen v souboru .diagram.Pokud zadáte diagramu třídy DSL Definition, je odvozen z této třídy.

• NodeShape– představuje tvar, který má oblast nulová, není připojovací.Zadáte obrazce tříd v DSL Definition, pochází z NodeShape.

• BinaryLinkShape– představuje čáru mezi dvěma NodeShapes.Pokud zadáte spojnice tříd DSL Definition, pochází z této BinaryLinkShape.

Další informace naleznete v tématu [přesměrovat] Jak: navigace a aktualizovat Diagram.

Bezpečný přístup z více vláken

Všechny veřejné členy static (Shared v jazyce Visual Basic) tohoto typu jsou bezpečné pro přístup z více vláken. Není zaručeno, že členy instancí jsou bezpečné pro přístup z více vláken.

Viz také

Referenční dokumentace

Microsoft.VisualStudio.Modeling.Diagrams – obor názvů

Další zdroje

[přesměrovat] Jak: navigace a aktualizovat Diagram
