Nastavení testovacího prostředí pro výuku síťové třídy pomocí GNS3 ve službě Azure Lab Services

  • Článek

Důležité

Služba Azure Lab Services bude vyřazena 28. června 2027. Další informace najdete v průvodci vyřazením.

V tomto článku se dozvíte, jak nastavit třídu pro emulaci, konfiguraci, testování a řešení potíží se sítěmi pomocí softwaru GNS3 ve službě Azure Lab Services.

Tento článek obsahuje dvě části. V první části se dozvíte, jak vytvořit testovací prostředí. Druhá část popisuje, jak nakonfigurovat počítač šablony s povolenou vnořenou virtualizací a s nainstalovaným a nakonfigurovaným GNS3.

Požadavky

  • K nastavení tohoto testovacího prostředí potřebujete přístup k předplatnému Azure. Proberte správce vaší organizace a zjistěte, jestli máte přístup k existujícímu předplatnému Azure. Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.

  • Jakmile budete mít předplatné Azure, můžete vytvořit plán testovacího prostředí ve službě Azure Lab Services. Další informace o vytvoření nového plánu testovacího prostředí najdete v tématu Rychlý start: Nastavení prostředků pro vytváření testovacích prostředí. Můžete také použít existující plán testovacího prostředí.

Konfigurace testovacího prostředí

Pokyny k vytvoření testovacího prostředí najdete v kurzu : Nastavení testovacího prostředí. Při vytváření testovacího prostředí použijte následující nastavení.

Nastavení testovacího prostředí Hodnota
Velikost virtuálního počítače Střední (vnořená virtualizace)
Image virtuálního počítače Windows 10 Pro verze 1909

Poznámka:

Tento článek odkazuje na funkce dostupné v plánech testovacího prostředí, které nahradily účty testovacího prostředí.

Konfigurace virtuálního počítače šablony

Po vytvoření testovacího prostředí vytvořte virtuální počítač šablony, který je založený na velikosti virtuálního počítače a zvolené imagi. Nakonfigurujte virtuální počítač šablony se vším, co chcete studentům poskytnout pro tuto třídu. Další informace najdete v tématu Vytvoření a správa šablony ve službě Azure Lab Services.

Pokud chcete nakonfigurovat virtuální počítač šablony, proveďte následující úlohy:

  1. Připravte počítač šablony na vnořenou virtualizaci.
  2. Nainstalujte GNS3.
  3. Vytvořte vnořený virtuální počítač GNS3 v Hyper-V.
  4. Nakonfigurujte GNS3 tak, aby používal virtuální počítač Hyper-V s Windows.
  5. Přidejte příslušná zařízení.
  6. Publikujte šablonu.

Příprava počítače šablony na vnořenou virtualizaci

Pokud chcete připravit virtuální počítač šablony na vnořenou virtualizaci, postupujte podle podrobných kroků v tématu Povolení vnořené virtualizace.

Pokud vytvoříte virtuální počítač šablony testovacího prostředí s účtem bez oprávnění správce, přidejte tento účet do skupiny Správců Technologie Hyper-V. Další informace o použití vnořené virtualizace s takovým účtem najdete v těchto osvědčených postupech.

Instalace GNS3

  1. Připojte se k virtuálnímu počítači šablony pomocí Vzdálené plochy.

  2. Pokud chcete nainstalovat GNS3 ve Windows, postupujte podle podrobných pokynů na webu GNS3.

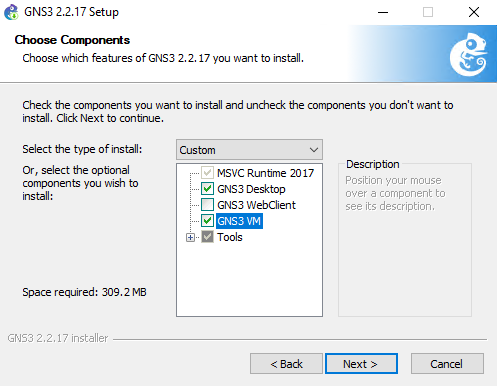

    1. Na stránce Zvolit součásti nezapomeňte vybrat virtuální počítač GNS3:

      Snímek obrazovky znázorňující stránku Zvolit součásti v průvodci instalací GNS3 s vybranou možností virtuální počítač GNS3

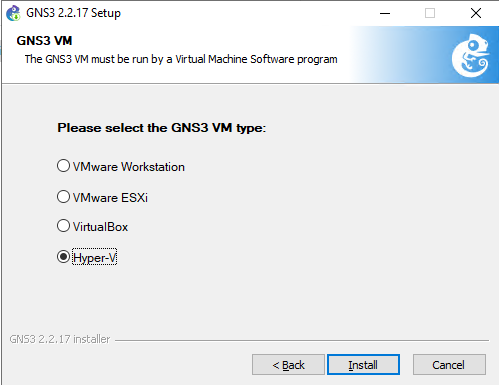

    2. Na stránce virtuálního počítače GNS3 vyberte možnost Hyper-V:

      Snímek obrazovky znázorňující stránku virtuálního počítače GNS3 v průvodci instalací GNS3 s vybranou možností Hyper-V

      Když vyberete možnost Hyper-V, instalační program stáhne skript PowerShellu a soubory VHD a vytvoří virtuální počítač GNS3 ve správci technologie Hyper-V.

  3. Pokračujte v instalaci s výchozími hodnotami.

Důležité

Po dokončení instalace nespustíte GNS3.

Vytvoření virtuálního počítače GNS3

Po dokončení instalace se zobrazí soubor ZIP GNS3. VM.Hyper-V.2.2.x.zip ve stejné složce jako instalační soubor. Soubor ZIP obsahuje virtuální disky a skript PowerShellu pro vytvoření virtuálního počítače Hyper-V.

Vytvoření virtuálního počítače GNS 3:

  1. Připojte se k virtuálnímu počítači šablony pomocí Vzdálené plochy.

  2. Extrahujte všechny soubory v GNS3. VM.Hyper-V.2.2.x.zip soubor. Pokud má virtuální počítač šablony účet bez oprávnění správce pro uživatele testovacího prostředí, extrahujte soubory v umístění přístupném pro účet bez oprávnění správce.

  3. Pravým tlačítkem myši vyberte skript PowerShellu create-vm.ps1 a pak vyberte Spustit pomocí PowerShellu.

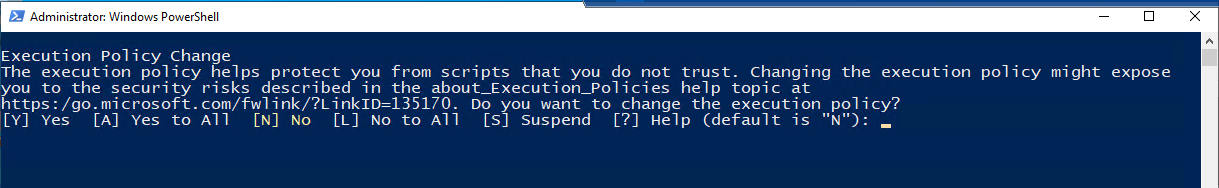

  4. Jakmile Execution Policy Change se zobrazí požadavek, zadejte Y a spusťte skript.

    Snímek obrazovky znázorňující příkazový řádek PowerShellu s žádostí o změnu zásad spuštění

  5. Po dokončení skriptu ověřte, že je virtuální počítač virtuálního počítače GNS3 dostupný ve Správci technologie Hyper-V.

Konfigurace GNS3 pro použití virtuálního počítače Hyper-V

Po instalaci služby GNS3 a přidání virtuálního počítače GNS3 nakonfigurujte GNS 3 tak, aby používal virtuální počítač Hyper-V.

  1. Připojte se k virtuálnímu počítači šablony pomocí Vzdálené plochy.

  2. Spusťte GNS3. Otevře se průvodce instalací GNS3.

  3. Vyberte možnost Spustit zařízení z virtuálního počítače a vyberte Další.

  4. Použijte výchozí hodnoty na následujících stránkách.

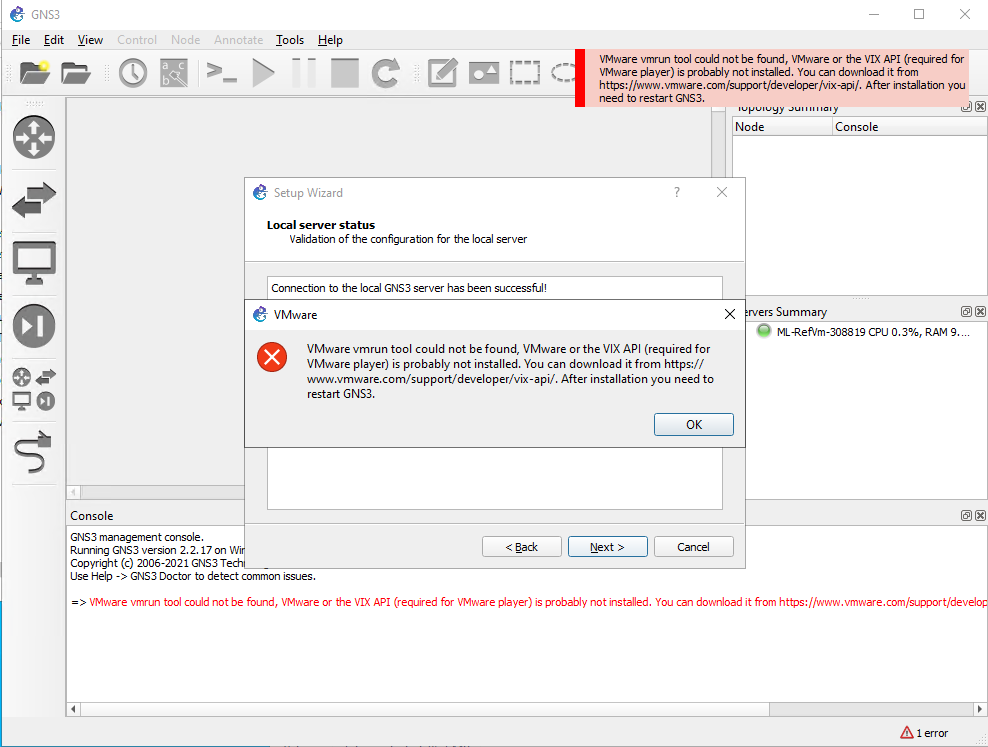

  5. Když se zobrazí nástroj VMware vmrun, nelze najít chybu, vyberte ok a pak zrušte výběr průvodce.

    Snímek obrazovky s chybovou zprávou VMware v průvodci instalací GNS3

  6. Pokud chcete dokončit připojení k virtuálnímu počítači Hyper-V, vyberte Upravit>předvolby>virtuálního počítače GNS3.

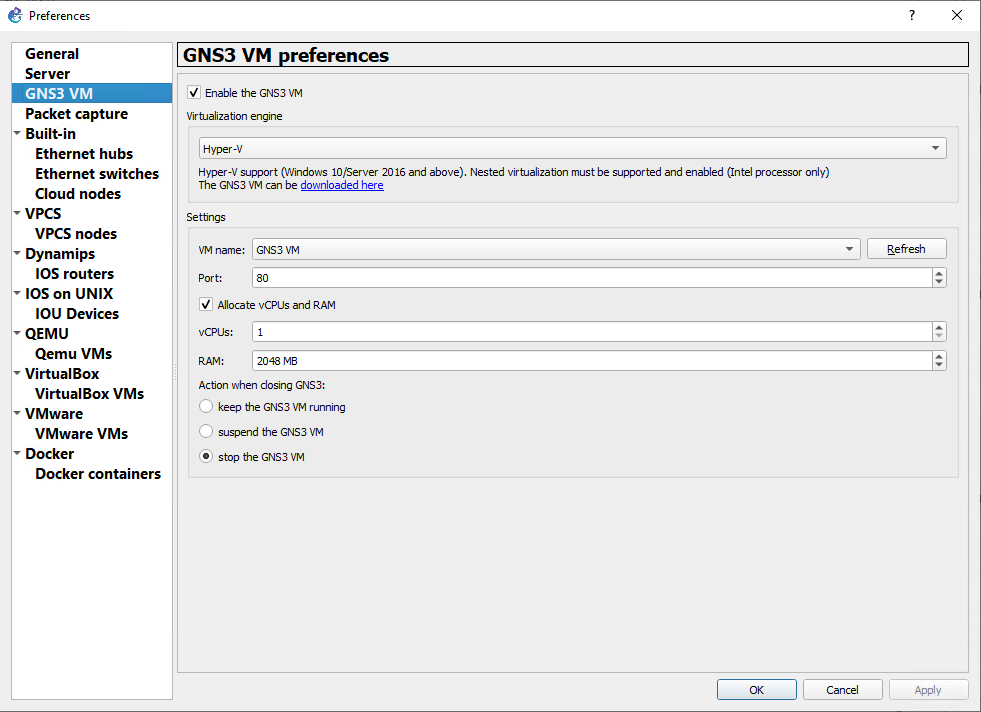

  7. Vyberte Povolit virtuální počítač GNS3. Potom v části Virtualizační modul vyberte možnost Hyper-V .

    Snímek obrazovky zobrazující stránku předvoleb virtuálních počítačů GNS3 s povolenou možností virtuálního počítače GNS3 a vybranou možností Hyper-V

  8. Vyberte OK.

Přidání vhodných zařízení

Dále můžete přidat zařízení pro třídu. Pokud chcete nainstalovat zařízení z marketplace GNS3, postupujte podle podrobných kroků v dokumentaci GNS3.

Pokud má virtuální počítač šablony účet bez oprávnění správce pro uživatele testovacího prostředí, nainstalujte zařízení do umístění přístupného pro tento účet. Volitelně můžete nastavit předvolby pro správce a uživatele, kteří nejsou správci, aby hledali zařízení a projekty v umístění přístupném oběma uživateli.

Příprava na publikování šablony

Po nastavení virtuálního počítače šablony před publikováním šablony ověřte následující klíčové body:

  • Ujistěte se, že je virtuální počítač GNS3 vypnutý nebo vypnutý. Publikování v době, kdy je virtuální počítač stále spuštěný, je virtuální počítač poškozen.
  • Zastavte GNS3. Publikování v době, kdy je GNS3 spuštěno, může vést k nežádoucím vedlejším účinkům.
  • Vyčistěte všechny instalační soubory nebo jiné nepotřebné soubory z virtuálního počítače šablony.

Důležité

Publikování v době, kdy je virtuální počítač stále spuštěný, poškodí virtuální počítač šablony a vytvoří nepoužitelné virtuální počítače testovacího prostředí.

Související obsah

Image šablony je teď možné publikovat do testovacího prostředí. Další informace najdete v tématu Publikování virtuálního počítače šablony.
