Ukládání metrik do mezipaměti a monitorování

  • Článek

Azure Portal obsahuje několik předdefinovaných vizualizací, které můžete použít k monitorování výkonu služby Azure HPC Cache.

Tento článek vysvětluje, kde najít vizualizace a co zobrazují.

Existují čtyři stránky portálu HPC Cache, které zobrazují data o výkonu mezipaměti:

  • Přehled
  • Metriky
  • Sestava mezipaměti
  • Stav klienta

Na bočním panelu otevřete stránky Metriky, Sestava mezipaměti a Stav klienta. Stránka Přehled mezipaměti je horní položkou v nabídce bočního panelu.

snímek obrazovky s nabídkou Monitorování na levé straně rozhraní webu Azure Portal pro službu HPC Cache

Stránka přehledu

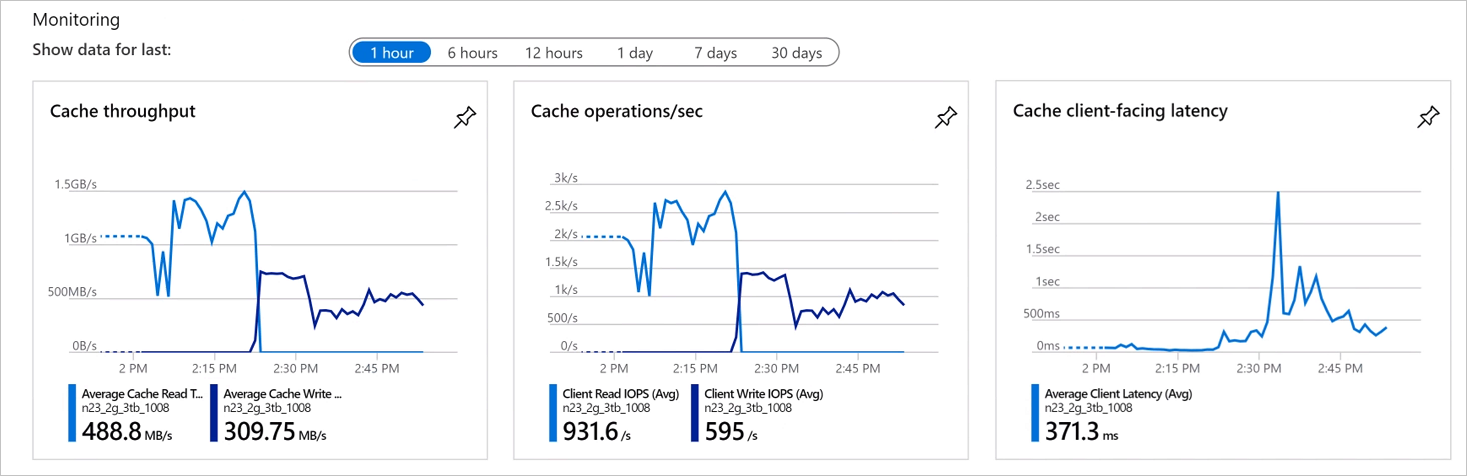

Na stránce Přehled mezipaměti se zobrazují grafy některých základních statistik mezipaměti – propustnost mezipaměti, operace za sekundu a latence. Grafy jsou v dolní části stránky pod oddílem Základy.

Snímek obrazovky se třemi spojnicovým grafem zobrazujícím statistiky uvedené výše pro ukázkovou mezipaměť

Tyto grafy jsou součástí integrovaných nástrojů pro monitorování a analýzu Azure. Další informace o těchto možnostech najdete v dokumentaci ke službě Azure Monitor.

Stránka Metriky

Stránka Metriky služby HPC Cache je další standardní funkcí Azure. Pokud chcete vytvořit vlastní grafy a získat další informace o funkcích, postupujte podle tipů na stránce.

Sestava mezipaměti

Sestava Mezipaměti je přizpůsobená sada grafů, které zobrazují využité místo v mezipaměti, volné místo a rychlost recyklace mezipaměti.

Ve výchozím nastavení se na stránce zobrazují agregovaná data pro všechny cíle úložiště mezipaměti, ale pomocí ovládacího prvku Cíl úložiště můžete místo toho zobrazit data o spotřebě mezipaměti pro jeden konkrétní cíl úložiště. Můžete také přizpůsobit časový rozsah, který se má zobrazit.

snímek obrazovky se stránkou sestavy mezipaměti

  • Využité místo v mezipaměti je množství místa v úložišti mezipaměti, které se používá k ukládání souborů požadovaných klientskými počítači. Pokud vyberete jeden cíl úložiště, zobrazí se jenom místo použité pro soubory z back-endového systému úložiště.

  • Volné místo v mezipaměti je dostupná kapacita zbývající v úložišti mezipaměti.

  • Míra recyklace mezipaměti představuje rychlost odebrání starých souborů z mezipaměti, aby se uvolnil prostor pro nově požadované soubory. Pro jeden cíl úložiště tento výpočet zahrnuje pouze soubory uložené v tomto cíli.

Stav klienta

Na stránce Stav klienta jsou uvedeny klientské počítače, které jsou připojené k vaší službě Azure HPC Cache.

snímek obrazovky se stránkou Stav klienta

Tabulku s filtry můžete přizpůsobit tak, aby zobrazovala konkrétní adresu klienta nebo rozsah adres, konkrétní cíl úložiště nebo individuální adresu připojení mezipaměti.

Typy připojení uvedené v tabulce musí být v souvislosti s klientskými připojeními k cíli úložiště:

  • azure_https_backend je zabezpečené připojení klienta ke standardnímu systému Azure Blob Storage.
  • mount_backend je připojení NFS k hardwarovému systému NFS nebo kontejneru objektů blob s podporou systému souborů NFS.
  • nfs_backendmount_backend podobá se připojení, ale představuje samostatné připojení, které používá volání vzdálené procedury systému souborů NFS místo toho, které iniciovala operace připojení klienta.

Tyto hodnoty můžou být užitečné při ladění problémů s připojením mezi klienty a službou HPC Cache.

Další kroky
