Konfigurace brány firewall protokolu IP pro obor názvů služby Azure Relay

  • Článek

Ve výchozím nastavení jsou obory názvů služby Relay přístupné z internetu, pokud je požadavek dodáván s platným ověřováním a autorizací. S bránou firewall protokolu IP ji můžete dál omezit jenom na sadu IPv4 adres nebo rozsahů IPv4 v zápisu CIDR (classless Inter-Domain Routing).

Tato funkce je užitečná ve scénářích, ve kterých by služba Azure Relay měla být přístupná jenom z určitých dobře známých webů. Pravidla brány firewall umožňují nakonfigurovat pravidla pro příjem provozu pocházejícího z konkrétních adres IPv4. Pokud například používáte Relay se službou Azure Express Route, můžete vytvořit pravidlo brány firewall, které povolí provoz jenom z místních IP adres infrastruktury.

Povolení pravidel brány firewall protokolu IP

Pravidla brány firewall protokolu IP se použijí na úrovni oboru názvů. Pravidla se proto vztahují na všechna připojení z klientů pomocí libovolného podporovaného protokolu. Jakýkoli pokus o připojení z IP adresy, která neodpovídá povolenému pravidlu IP adresy v oboru názvů, se odmítne jako neautorizováno. Odpověď nezmíní pravidlo IP adresy. Pravidla filtru IP adres se použijí v pořadí a první pravidlo, které odpovídá IP adrese, určuje akci přijetí nebo odmítnutí.

Použití webu Azure Portal

V této části se dozvíte, jak pomocí webu Azure Portal vytvořit pravidla firewallu protokolu IP pro obor názvů.

  1. Na webu Azure Portal přejděte k oboru názvů služby Relay.
  2. V nabídce vlevo vyberte Sítě.
  3. Pokud chcete omezit přístup k určitým sítím a IP adresům, vyberte možnost Vybrané sítě . V části Brána firewall postupujte takto:

    1. Vyberte Možnost Přidat IP adresu klienta, aby aktuální IP adresa klienta poskytla přístup k oboru názvů.

    2. Do rozsahu adres zadejte konkrétní adresu IPv4 nebo rozsah IPv4 adresy v zápisu CIDR.

    3. Pokud chcete povolit služby Microsoft důvěryhodné službou Azure Relay obejít tuto bránu firewall, vyberte možnost Ano, chcete-li povolit důvěryhodné služby Microsoft obejít tuto bránu firewall?

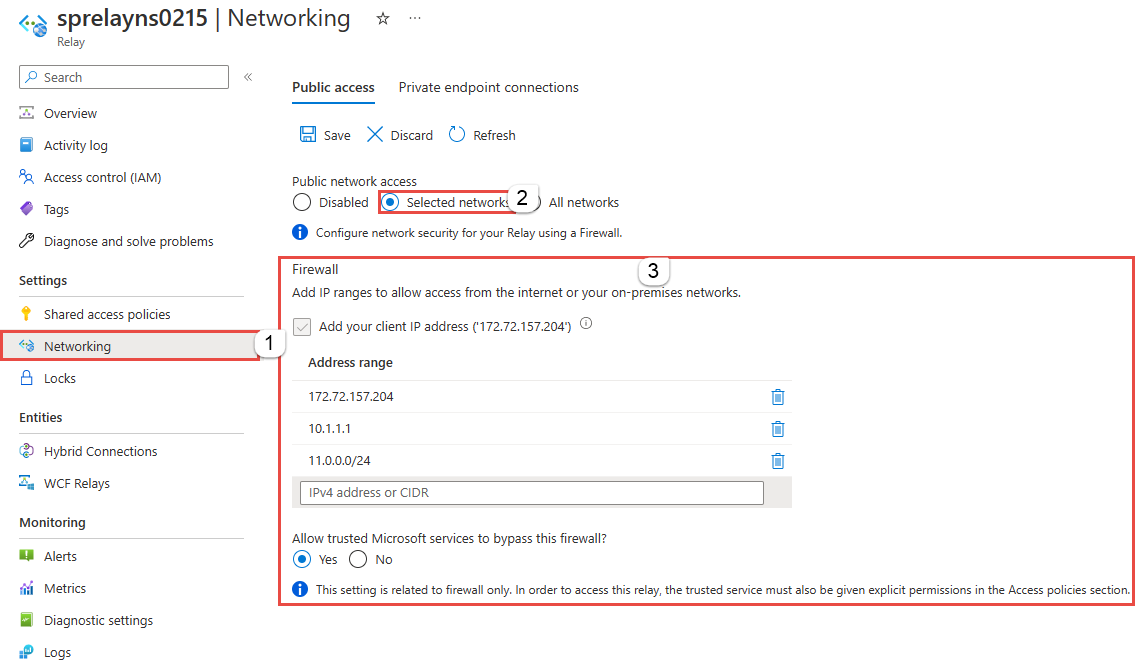

      Snímek obrazovky znázorňující kartu Veřejný přístup na stránce Sítě s povolenou bránou firewall

  4. Nastavení uložíte výběrem možnosti Uložit na panelu nástrojů. Počkejte několik minut, než se potvrzení zobrazí v oznámeních na portálu.

Použití šablony Resource Manageru

Následující šablona Resource Manageru umožňuje přidat pravidlo filtru IP adres do existujícího oboru názvů relay.

Šablona přebírá jeden parametr: ipMask, což je jedna adresa IPv4 nebo blok IP adres v zápisu CIDR. Například v zápisu CIDR 70.37.104.0/24 představuje 256 IPv4 adresy od 70.37.104.0 do 70.37.104.255, přičemž 24 označuje počet významných bitů předpon pro rozsah.

Poznámka:

I když žádná pravidla zamítnutí nejsou možná, šablona Azure Resource Manageru má výchozí akci nastavenou na Povolit , která neomezí připojení. Při vytváření pravidel virtuální sítě nebo brány firewall musíme změnit "defaultAction".

from

"defaultAction": "Allow"

to

"defaultAction": "Deny"

{
    "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
        "namespaces_name": {
            "defaultValue": "contosorelay0215",
            "type": "String"
        }
    },
    "variables": {},
    "resources": [
        {
            "type": "Microsoft.Relay/namespaces",
            "apiVersion": "2021-11-01",
            "name": "[parameters('namespaces_name')]",
            "location": "East US",
            "sku": {
                "name": "Standard",
                "tier": "Standard"
            },
            "properties": {}
        },
        {
            "type": "Microsoft.Relay/namespaces/authorizationrules",
            "apiVersion": "2021-11-01",
            "name": "[concat(parameters('namespaces_sprelayns0215_name'), '/RootManageSharedAccessKey')]",
            "location": "eastus",
            "dependsOn": [
                "[resourceId('Microsoft.Relay/namespaces', parameters('namespaces_sprelayns0215_name'))]"
            ],
            "properties": {
                "rights": [
                    "Listen",
                    "Manage",
                    "Send"
                ]
            }
        },
        {
            "type": "Microsoft.Relay/namespaces/networkRuleSets",
            "apiVersion": "2021-11-01",
            "name": "[concat(parameters('namespaces_sprelayns0215_name'), '/default')]",
            "location": "East US",
            "dependsOn": [
                "[resourceId('Microsoft.Relay/namespaces', parameters('namespaces_sprelayns0215_name'))]"
            ],
            "properties": {
                "publicNetworkAccess": "Enabled",
                "defaultAction": "Deny",
                "ipRules": [
                    {
                        "ipMask": "172.72.157.204",
                        "action": "Allow"
                    },
                    {
                        "ipMask": "10.1.1.1",
                        "action": "Allow"
                    },
                    {
                        "ipMask": "11.0.0.0/24",
                        "action": "Allow"
                    }
                ]
            }
        }
    ]
}

Pokud chcete šablonu nasadit, postupujte podle pokynů pro Azure Resource Manager.

Důvěryhodné služby Microsoftu

Když povolíte povolit důvěryhodné služby Microsoft obejít toto nastavení brány firewall, udělí se přístup k prostředkům služby Azure Relay následující služby:

Důvěryhodná služba Podporované scénáře použití
Azure Machine Learning AML Kubernetes používá Azure Relay k usnadnění komunikace mezi službami AML a clusterem Kubernetes. Azure Relay je plně spravovaná služba, která poskytuje zabezpečenou obousměrnou komunikaci mezi aplikacemi hostovanými v různých sítích. Tato funkce je ideální pro použití v prostředích privátních propojení, kde je omezená komunikace mezi prostředky Azure a místními prostředky.
Azure Arc Služby s podporou Azure Arc přidružené k poskytovatelům prostředků se můžou připojit k hybridním připojením ve vašem oboru názvů Azure Relay jako odesílatel, aniž by je blokovaly pravidla brány firewall protokolu IP nastavená v oboru názvů Služby Azure Relay. Microsoft.Hybridconnectivity služba vytvoří hybridní připojení ve vašem oboru názvů Azure Relay a poskytne informace o připojení příslušné službě Arc na základě scénáře. Tyto služby komunikují pouze s vaším oborem názvů Služby Azure Relay, pokud používáte Azure Arc s následujícími službami Azure:

– Azure Kubernetes
– Azure Machine Learning
– Microsoft Purview

Mezi další důvěryhodné služby pro Azure Relay patří:

  • Azure Event Grid
  • Azure IoT Hub
  • Azure Stream Analytics
  • Azure Monitor
  • Azure API Management
  • Azure Synapse
  • Průzkumník dat Azure
  • Azure IoT Central
  • Azure Healthcare Data Services
  • Azure Digital Twins

Poznámka:

Ve verzi 2021-11-01 nebo novější sadě Microsoft Relay SDK je vlastnost trustedServiceAccessEnabled k dispozici ve vlastnostech Microsoft.Relay/namespaces/networkRuleSets pro povolení přístupu k důvěryhodné službě.

Pokud chcete v šablonách Azure Resource Manageru povolit důvěryhodné služby, zahrňte do šablony tuto vlastnost:

"trustedServiceAccessEnabled": "True"

Například na základě poskytnuté šablony ARM ji můžete upravit tak, aby zahrnovala tuto vlastnost Sada pravidel sítě pro povolení důvěryhodných služeb:

{
    "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
    "contentVersion": "1.0.0.0",
    "parameters": {
        "namespaces_name": {
            "defaultValue": "contosorelay0215",
            "type": "String"
        }
    },
    "variables": {},
    "resources": [
        {
            "type": "Microsoft.Relay/namespaces",
            "apiVersion": "2021-11-01",
            "name": "[parameters('namespaces_name')]",
            "location": "East US",
            "sku": {
                "name": "Standard",
                "tier": "Standard"
            },
            "properties": {}
        },
        {
            "type": "Microsoft.Relay/namespaces/authorizationrules",
            "apiVersion": "2021-11-01",
            "name": "[concat(parameters('namespaces_sprelayns0215_name'), '/RootManageSharedAccessKey')]",
            "location": "eastus",
            "dependsOn": [
                "[resourceId('Microsoft.Relay/namespaces', parameters('namespaces_sprelayns0215_name'))]"
            ],
            "properties": {
                "rights": [
                    "Listen",
                    "Manage",
                    "Send"
                ]
            }
        },
        {
            "type": "Microsoft.Relay/namespaces/networkRuleSets",
            "apiVersion": "2021-11-01",
            "name": "[concat(parameters('namespaces_sprelayns0215_name'), '/default')]",
            "location": "East US",
            "dependsOn": [
                "[resourceId('Microsoft.Relay/namespaces', parameters('namespaces_sprelayns0215_name'))]"
            ],
            "properties": {
                "trustedServiceAccessEnabled": "True",
                "publicNetworkAccess": "Enabled",
                "defaultAction": "Deny",
                "ipRules": [
                    {
                        "ipMask": "172.72.157.204",
                        "action": "Allow"
                    },
                    {
                        "ipMask": "10.1.1.1",
                        "action": "Allow"
                    },
                    {
                        "ipMask": "11.0.0.0/24",
                        "action": "Allow"
                    }
                ]
            }
        }
    ]
}

Související obsah

Další informace o dalších funkcích souvisejících se zabezpečením sítě najdete v tématu Zabezpečení sítě.
