Projděte si vzorovou síťovou referenci pro nasazení bez přepínače nebo s jedním přepínačem pro místní Azure.

  • Článek

Platí pro: Azure Local 2311.2 a novější

Tento článek popisuje dvou-uzlové úložiště bez přepínačů s referenčním síťovým vzorem jediného TOR přepínače, který můžete použít k nasazení místního řešení Azure. Informace v tomto článku vám také pomůžou určit, jestli je tato konfigurace pro vaše potřeby plánování nasazení možná. Tento článek se zaměřuje na správce IT, kteří nasazují a spravují Místní Azure ve svých datacentrech.

Informace o jiných vzorech sítě najdete v tématu Vzory nasazení místní sítě Azure.

Scénáře

Scénáře pro tento model sítě zahrnují laboratoře, továrny, maloobchodní prodejny a vládní zařízení.

Tento model zvažte u nákladově efektivního řešení, které zahrnuje odolnost proti chybám na úrovni systému, ale může tolerovat přerušení připojení na sever, pokud jeden fyzický přepínač selže nebo vyžaduje údržbu.

Ačkoli můžete škálovat tento model, vyžaduje to plánované přerušení provozu ke překonfigurování fyzických připojení úložiště a rekonfiguraci sítě úložiště. Přestože jsou pro tento vzor plně podporovány služby SDN L3, musí být směrovací služby, jako je BGP, nakonfigurovány na zařízení Firewallu, které je nad přepínačem TOR, pokud tento přepínač nepodporuje služby L3. Funkce zabezpečení sítě, jako jsou mikrosegmentace a technologie QoS, nevyžadují na zařízení brány firewall další konfiguraci, protože jsou implementovány ve virtuálním přepínači.

Součásti fyzického připojení

Jak je znázorněno v následujícím diagramu, tento model má následující komponenty fyzické sítě:

  • Jediný přepínač TOR pro komunikaci se severojižní dopravou.

  • Dva svázané síťové porty pro správu a provoz výpočetních úloh, připojené k přepínači L2 na každém hostiteli

  • Dvě síťové karty RDMA v plně propojené konfiguraci pro východo-západní provoz úložiště. Každý uzel v systému má redundantní připojení k druhému uzlu v systému.

  • Jako možnost můžou některá řešení z důvodů zabezpečení používat bezhlavovou konfiguraci bez BMC karty.

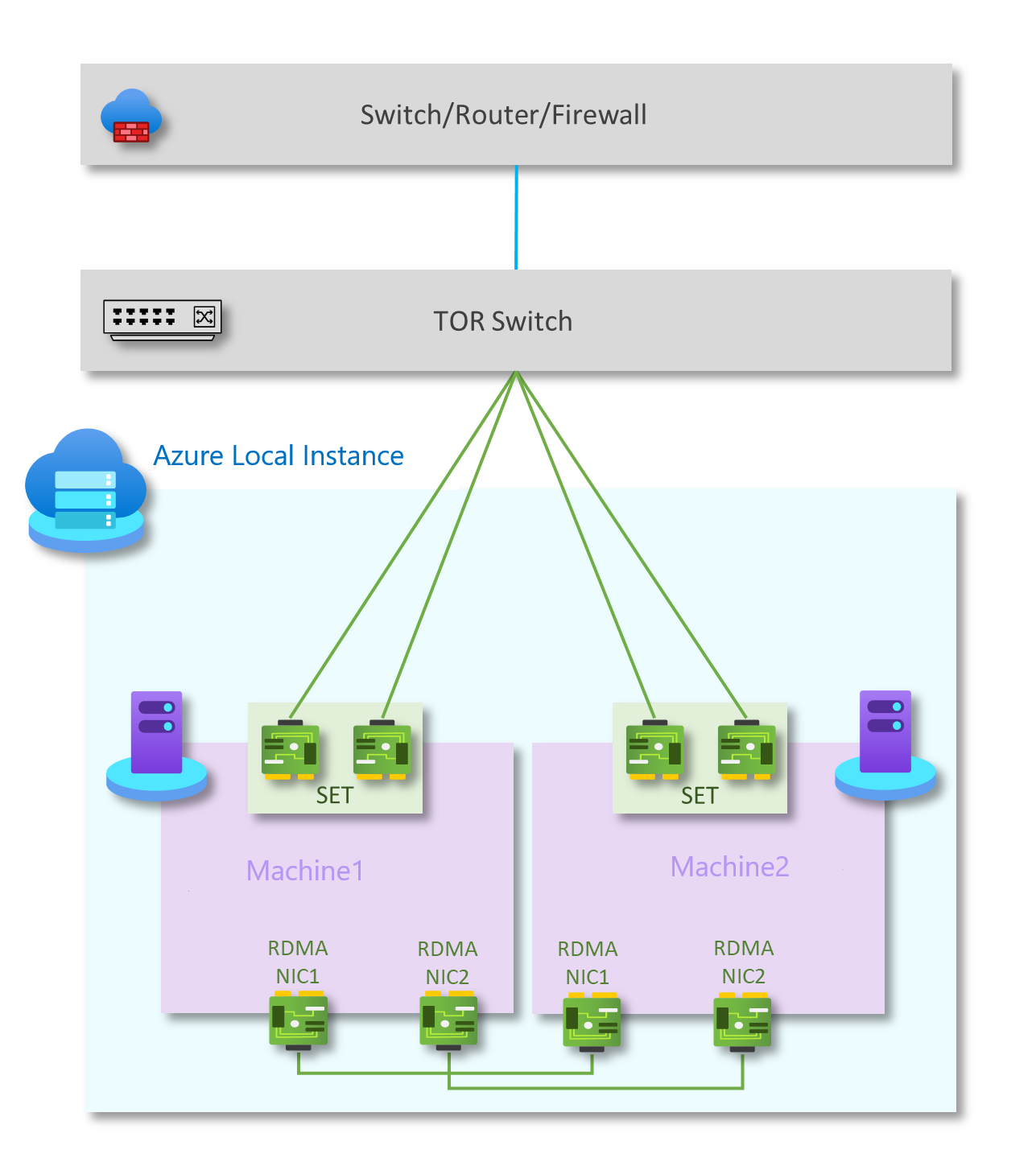

Diagram znázorňující rozložení fyzického připojení bez přepínačů se dvěma uzly

Sítě Správa a výpočetní prostředky Úložiště Řadič pro správu základní desky
Rychlost propojení Minimálně 1 Gb/s. Doporučuje se 10 Gb/s. Minimálně 10 Gb/s Kontrola výrobce hardwaru
Typ rozhraní RJ45, SFP+ nebo SFP28 SFP+ nebo SFP28 RJ45
Porty a agregace Dva spojené porty Dva samostatné porty Jeden port

Záměry ATC sítě

U dvouuzlových vzorů úložiště bez přepínačů se vytvoří dva síťové záměry ATC. První pro správu a výpočetní síťový provoz a druhý pro provoz úložiště.

Diagram znázorňující záměry ATC sítě bez přepínačů se dvěma uzly

Záměr správy a výpočetních záměrů

  • Typ záměru: Správa a výpočetní prostředky
  • Režim záměru: Režim clusteru
  • Seskupování: Ano. pNIC01 a pNIC02 jsou sloučeny
  • Výchozí síť VLAN pro správu: Nakonfigurovaná síť VLAN pro adaptéry pro správu se nezmění.
  • Virtuální sítě VLAN a virtuální síťové adaptéry: Síťový ATC je transparentní pro virtuální síťové adaptéry PA a virtuální sítě VLAN nebo pro výpočetní virtuální počítače a jejich sítě VLAN.

Záměr úložiště

  • Typ záměru: Úložiště
  • Režim záměru: Režim Clusteru
  • Seskupování: pNIC03 a pNIC04 používají SMB Multichannel k zajištění odolnosti a agregace šířky pásma.
  • Výchozí VLAN
    • 711 pro síť úložiště 1
    • 712 pro síť úložiště 2
  • Výchozí podsítě:
    • 10.71.1.0/24 pro síť úložiště 1
    • 10.71.2.0/24 pro síť úložiště 2

Další informace naleznete v tématu Nasazení síťového připojení hostitele.

Pokud chcete vytvořit záměry sítě pro tento vzor odkazu, postupujte takto:

  1. Spusťte PowerShell jako správce.

  2. Spusťte následující příkaz:

    Add-NetIntent -Name <Management_Compute> -Management -Compute -ClusterName <HCI01> -AdapterName <pNIC01, pNIC02>
Add-NetIntent -Name <Storage> -Storage -ClusterName <HCI01> -AdapterName <pNIC03, pNIC04>

Komponenty logického připojení

Jak je znázorněno v následujícím diagramu, tento model má následující komponenty logické sítě:

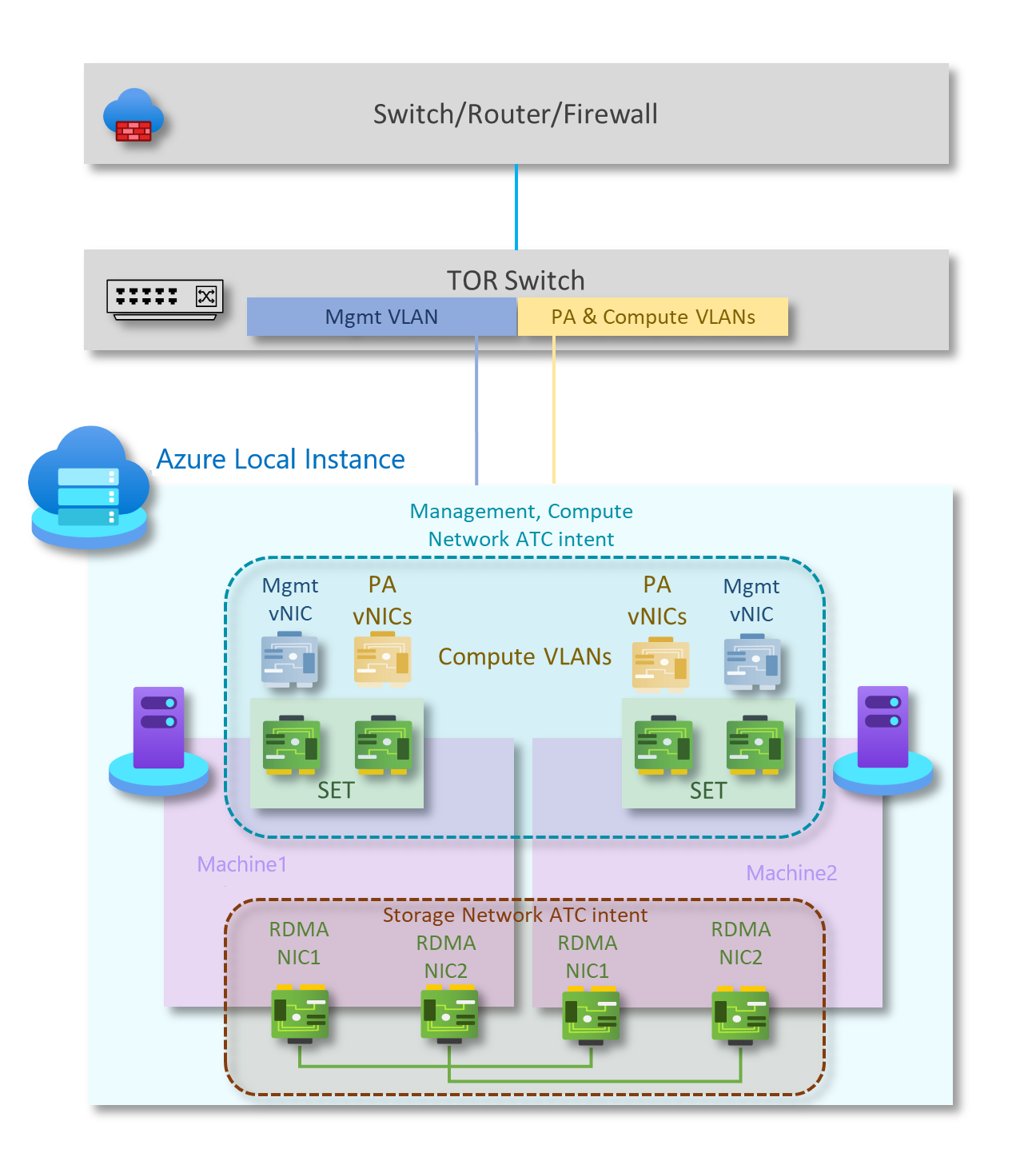

Diagram znázorňující rozložení fyzického připojení bez přepínačů s jedním uzlem

Sítě VLAN pro úložiště

Provoz založený na záměru úložiště se skládá ze dvou jednotlivých sítí podporujících provoz RDMA. Každé rozhraní bude vyhrazené pro samostatnou síť úložiště a obě mohou využívat stejnou značku VLAN. Tento provoz je určen pouze k cestování mezi těmito dvěma uzly. Datový provoz v rámci úložiště je privátní síť bez připojení k dalším prostředkům.

Adaptéry úložiště fungují v různých podsítích IP adres. Pokud chcete povolit konfiguraci bez přepínače, každý připojený uzel podporuje odpovídající podsíť svého souseda. Každá úložná síť používá ve výchozím nastavení předdefinované VLANy ATC (711 a 712). Tyto sítě VLAN je však možné v případě potřeby přizpůsobit. Pokud navíc výchozí podsítě definované síťovým ATC (10.71.1.0/24 a 10.71.2.0/24) nejsou použitelné, zodpovídáte za přiřazení všech IP adres úložiště v systému.

Další informace najdete v tématu Přehled síťového ATC.

Síť OOB

Síť Out of Band (OOB) je vyhrazená pro podporu rozhraní pro správu serveru "lights-out", označované také jako řadič pro správu základní desky (BMC). Každé rozhraní BMC připojuje k přepínači dodanému zákazníkem. BMC se používá k automatizaci scénářů spouštění PXE.

Síť pro správu vyžaduje přístup k BMC rozhraní pomocí Intelligent Platform Management Interface (IPMI) na portu User Datagram Protocol (UDP) 623.

Síť OOB je izolovaná od výpočetních úloh a je volitelná pro nasazení, která nejsou založená na řešení.

Správa sítě VLAN

Všichni hostitelé fyzických výpočetních prostředků vyžadují přístup k logické síti pro správu. Pro plánování IP adres musí mít každý fyzický výpočetní hostitel alespoň jednu IP adresu přiřazenou z logické sítě pro správu.

Server DHCP může automaticky přiřadit IP adresy pro síť pro správu nebo můžete ručně přiřadit statické IP adresy. Pokud je upřednostňovanou metodou přiřazování IP adres DHCP, doporučujeme bez vypršení platnosti používat rezervace DHCP.

Síť pro správu podporuje následující konfigurace sítě VLAN:

  • Nativní síť VLAN – není nutné zadávat ID sítě VLAN. To se vyžaduje pro instalace založené na řešeních.

  • Tagged VLAN – v době nasazení zadáte ID sítě VLAN.

Síť pro správu podporuje veškerý provoz používaný ke správě clusteru, včetně vzdálené plochy, Centra pro správu Windows a služby Active Directory.

Další informace najdete v tématu Plánování infrastruktury SDN: Správa a poskytovatel HNV.

Výpočet VLANů

V některých scénářích nemusíte používat virtuální sítě SDN s zapouzdřením prostřednictvím VXLAN (Virtual Extensible LAN). Místo toho můžete k izolaci úloh tenanta použít tradiční sítě VLAN. Tyto sítě VLAN jsou nakonfigurované na portu switchu TOR v trunk režimu. Při připojování nových virtuálních počítačů k těmto sítím VLAN se na virtuálním síťovém adaptéru definuje odpovídající značka VLAN.

Síť HNV Provider Address (PA)

Síť poskytovatele virtualizace sítě Hyper-V (HNV) slouží jako základní fyzická síť pro provoz nájemníků směrem východ/západ (interní-interní), sever/jih (externí-interní) a pro výměnu informací o BGP peeringu s fyzickou sítí. Tato síť se vyžaduje jenom v případě, že je potřeba nasazovat virtuální sítě pomocí zapouzdření sítě VXLAN pro jinou vrstvu izolace a pro víceklientskou architekturu sítě.

Další informace najdete v tématu Plánování infrastruktury SDN: Správa a poskytovatel HNV.

Možnosti izolace sítě

Podporují se následující možnosti izolace sítě:

Sítě VLAN (IEEE 802.1Q)

VLANy umožňují zařízením, která je potřeba oddělit, sdílet kabeláž fyzické sítě, ale přesto jim brání v přímé interakci. Toto spravované sdílení přináší zvýšení jednoduchosti, zabezpečení, řízení provozu a ekonomiky. Například síť VLAN se dá použít k oddělení provozu v rámci firmy na základě jednotlivých uživatelů nebo skupin uživatelů nebo jejich rolí nebo na základě charakteristik provozu. Mnoho služeb hostování internetu používá sítě VLAN k oddělení privátních zón od sebe navzájem, což umožňuje seskupit servery jednotlivých zákazníků do jednoho síťového segmentu bez ohledu na to, kde se jednotlivé servery nacházejí v datovém centru. Některá opatření jsou nutná k tomu, aby se zabránilo "úniku" provozu z dané sítě VLAN, které se označuje jako přeskakování sítě VLAN.

Další informace najdete v tématu Vysvětlení využití virtuálních sítí a sítí VLAN.

Výchozí zásady přístupu k síti a mikrosegmentace

Výchozí zásady přístupu k síti zajišťují, aby všechny virtuální počítače ve vašem clusteru Azure Stack HCI byly ve výchozím nastavení zabezpečené před externími hrozbami. Díky těmto zásadám ve výchozím nastavení zablokujeme příchozí přístup k virtuálnímu počítači a zároveň dáváme možnost povolit selektivní příchozí porty a tím zabezpečit virtuální počítače před externími útoky. Toto vynucování je dostupné prostřednictvím nástrojů pro správu, jako je Windows Admin Center.

Mikrosegmentace zahrnuje vytváření podrobných síťových zásad mezi aplikacemi a službami. Tím se v podstatě sníží hranice zabezpečení na plot kolem každé aplikace nebo virtuálního počítače. Tento plot umožňuje pouze nezbytnou komunikaci mezi aplikačními vrstvami nebo jinými logickými hranicemi, takže je mimořádně obtížné, aby se kyberthreaty šířily laterálně z jednoho systému do druhého. Mikrosegmentace bezpečně izoluje sítě od sebe a snižuje celkový prostor pro útoky na incident zabezpečení sítě.

Výchozí zásady přístupu k síti a mikrosegmentace jsou realizovány jako stavová pětice (předpona zdrojové adresy, zdrojový port, předpona cílové adresy, cílový port a protokol) pravidel brány firewall v clusterech Azure Stack HCI. Pravidla brány firewall se také označují jako skupiny zabezpečení sítě (NSG). Tyto zásady se vynucují na portu vSwitch každého virtuálního počítače. Tyto zásady jsou zaváděny prostřednictvím vrstvy řízení a řadič sítě SDN je distribuuje všem příslušným hostitelům. Tyto zásady jsou k dispozici pro virtuální počítače v tradičních sítích VLAN a v překryvných sítích SDN.

Další informace najdete v tématu Co je brána firewall datacentra?  

QoS pro síťové adaptéry virtuálních počítačů

Pro síťový adaptér virtuálního počítače můžete nakonfigurovat technologii QoS (Quality of Service), která omezí šířku pásma na virtuálním rozhraní, aby zabránila virtuálnímu počítači s vysokým provozem v boji s jiným síťovým provozem virtuálních počítačů. QoS můžete také nakonfigurovat tak, aby si rezervovali konkrétní šířku pásma pro virtuální počítač, abyste zajistili, že virtuální počítač může posílat provoz bez ohledu na ostatní přenosy v síti. Dá se použít u virtuálních počítačů připojených k tradičním sítím VLAN i virtuálním počítačům připojeným k překryvné síti SDN.

Další informace najdete v tématu Konfigurace technologie QoS pro síťový adaptér virtuálního počítače.

Virtuální sítě

Síťová virtualizace poskytuje virtuální sítě pro virtuální počítače podobně jako virtualizace serverů (hypervisor) poskytuje virtuální počítače operačnímu systému. Virtualizace sítě odděluje virtuální sítě od infrastruktury fyzické sítě a odstraňuje omezení sítě VLAN a hierarchického přiřazení IP adres ze zřizování virtuálních počítačů. Tato flexibilita usnadňuje přechod do cloudů IaaS (infrastruktura jako služba) a je efektivní pro hostitele a správce datacenter spravovat jejich infrastrukturu a udržovat potřebnou izolaci s více tenanty, požadavky na zabezpečení a překrývající se IP adresy virtuálních počítačů.

Další informace naleznete v tématu Virtualizace sítě Technologie Hyper-V.

Možnosti síťových služeb L3

K dispozici jsou následující možnosti síťové služby L3:

Peering virtuálních sítí

Připojení virtuálních sítí umožňuje bezproblémově propojit dvě virtuální sítě. Po vzájemném propojení se virtuální sítě pro účely připojení zobrazí jako jedna. Mezi výhody použití propojení virtuálních sítí patří:

  • Provoz mezi virtuálními počítači v partnerských virtuálních sítích se směruje přes páteřní infrastrukturu pouze prostřednictvím privátních IP adres. Komunikace mezi virtuálními sítěmi nevyžaduje veřejný internet ani brány.
  • Nízká latence a velká šířka pásma při propojení prostředků v různých virtuálních sítích.
  • Schopnost prostředků v jedné virtuální síti komunikovat s prostředky v jiné virtuální síti.
  • Při vytváření peeringu nedojde k výpadkům prostředků ve virtuální síti.

Další informace najdete v tématu Partnerské vztahy virtuálních sítí.

Nástroj pro vyrovnávání zatížení softwaru SDN

Poskytovatelé cloudových služeb (CSP) a podniky, které nasazují softwarově definované sítě (SDN), můžou k rovnoměrné distribuci síťového provozu zákazníků mezi prostředky virtuální sítě použít software Load Balancer (SLB). SLB umožňuje více serverům hostovat stejnou úlohu a poskytuje tak vysokou dostupnost a škálovatelnost. Slouží také k poskytování příchozích služeb překladu adres (NAT) pro příchozí přístup k virtuálním počítačům a odchozím službám NAT pro odchozí připojení.

Pomocí nástroje SLB můžete škálovat možnosti vyrovnávání zatížení pomocí virtuálních počítačů SLB na stejných výpočetních serverech Hyper-V, které používáte pro ostatní úlohy virtuálních počítačů. SLB podporuje rychlé vytváření a odstraňování koncových bodů vyrovnávání zatížení podle potřeby pro operace CSP. Kromě toho SLB podporuje desítky gigabajtů na cluster, poskytuje jednoduchý model zřizování a umožňuje snadné horizontální navýšení a snížení kapacity. SLB používá protokol Border Gateway Protocol k inzerování virtuálních IP adres do fyzické sítě.

Další informace najdete v tématu Co je SLB pro SDN?

Brány VPN SDN

SDN Gateway je softwarově podporující směrovač protokolu BGP (Border Gateway Protocol) navržený pro poskytovatele cloudových služeb a podniky, které hostují virtuální sítě s více tenanty pomocí virtualizace sítě Hyper-V (HNV). Bránu RAS můžete použít ke směrování síťového provozu mezi virtuální sítí a jinou sítí, ať už místní, nebo vzdálenou.

Bránu SDN je možné použít k:

  • Vytvořte zabezpečená připojení IPsec typu site-to-site mezi virtuálními sítěmi SDN a externími sítěmi zákazníků přes internet.

  • Vytvořte připojení Generic Routing Encapsulation (GRE) mezi virtuálními sítěmi SDN a externími sítěmi. Rozdíl mezi připojeními typu site-to-site a připojeními GRE spočívá v tom, že druhé připojení není šifrovaným připojením.

    Další informace o scénářích připojení GRE najdete v tématu Tunelování GRE ve Windows Serveru.

  • Vytvořte připojení vrstvy 3 (L3) mezi virtuálními sítěmi SDN a externími sítěmi. V tomto případě brána SDN jednoduše funguje jako směrovač mezi vaší virtuální sítí a externí sítí.

Brána SDN vyžaduje síťový řadič SDN. Síťový řadič provádí nasazení fondů bran, konfiguruje připojení tenanta na každé bráně a v případě selhání brány přepne toky síťového provozu na záložní bránu.

Brány používají protokol Border Gateway Protocol k oznámení koncových bodů GRE a navázání připojení typu point-to-point. Nasazení SDN vytvoří výchozí přidělovací fond bran, který podporuje všechny typy připojení. V rámci tohoto fondu můžete určit, kolik bran je rezervováno v pohotovostním režimu v případě selhání aktivní brány.

Další informace najdete v tématu Co je brána RAS pro SDN?

Další kroky

Přečtěte si o úložišti se dvěma uzly bez přepínačů, a síťovém vzoru se dvěma přepínači.
