Projděte si referenční vzor sítě pro nasazení se dvěma uzly, plně konvergovaný a s přepínaným úložištěm, pro Azure Local.

Platí pro: Azure Local 2311.2 a novější

V tomto článku se dozvíte o plně konvergovaném úložišti se dvěma uzly propojeném dvěma přepínači TOR, což je referenční vzorec sítě, který můžete využít pro nasazení své lokální instance řešení Azure. Informace v tomto článku vám také pomůžou určit, jestli je tato konfigurace pro vaše potřeby plánování nasazení možná. Tento článek se zaměřuje na správce IT, kteří nasazují a spravují místní instance Azure ve svých datacentrech.

Informace o jiných vzorech sítě najdete v tématu Vzory nasazení místní sítě Azure.

Scénáře

Scénáře pro tento model sítě zahrnují laboratoře, pobočky a zařízení datacenter.

Tento model zvažte, pokud plánujete přidat další uzly a požadavky na šířku pásma pro provoz na sever nevyžadují vyhrazené adaptéry. Toto řešení může být dobrou volbou, když jsou porty fyzických přepínačů nedostatkové a snažíte se snížit náklady pro vaše řešení. Tento model vyžaduje další provozní náklady, aby bylo možné doladit zásady QoS sdílených hostitelských síťových adaptérů, které chrání provoz úložiště před provozem úloh a správy. V tomto modelu jsou plně podporované služby SDN L3.

Směrovací služby, jako je BGP, je možné nakonfigurovat přímo na přepínačích TOR, pokud podporují služby L3. Funkce zabezpečení sítě, jako jsou mikrosegmentace a technologie QoS, nevyžadují na zařízení brány firewall další konfiguraci, protože jsou implementovány ve vrstvě virtuálního síťového adaptéru.

Součásti fyzického připojení

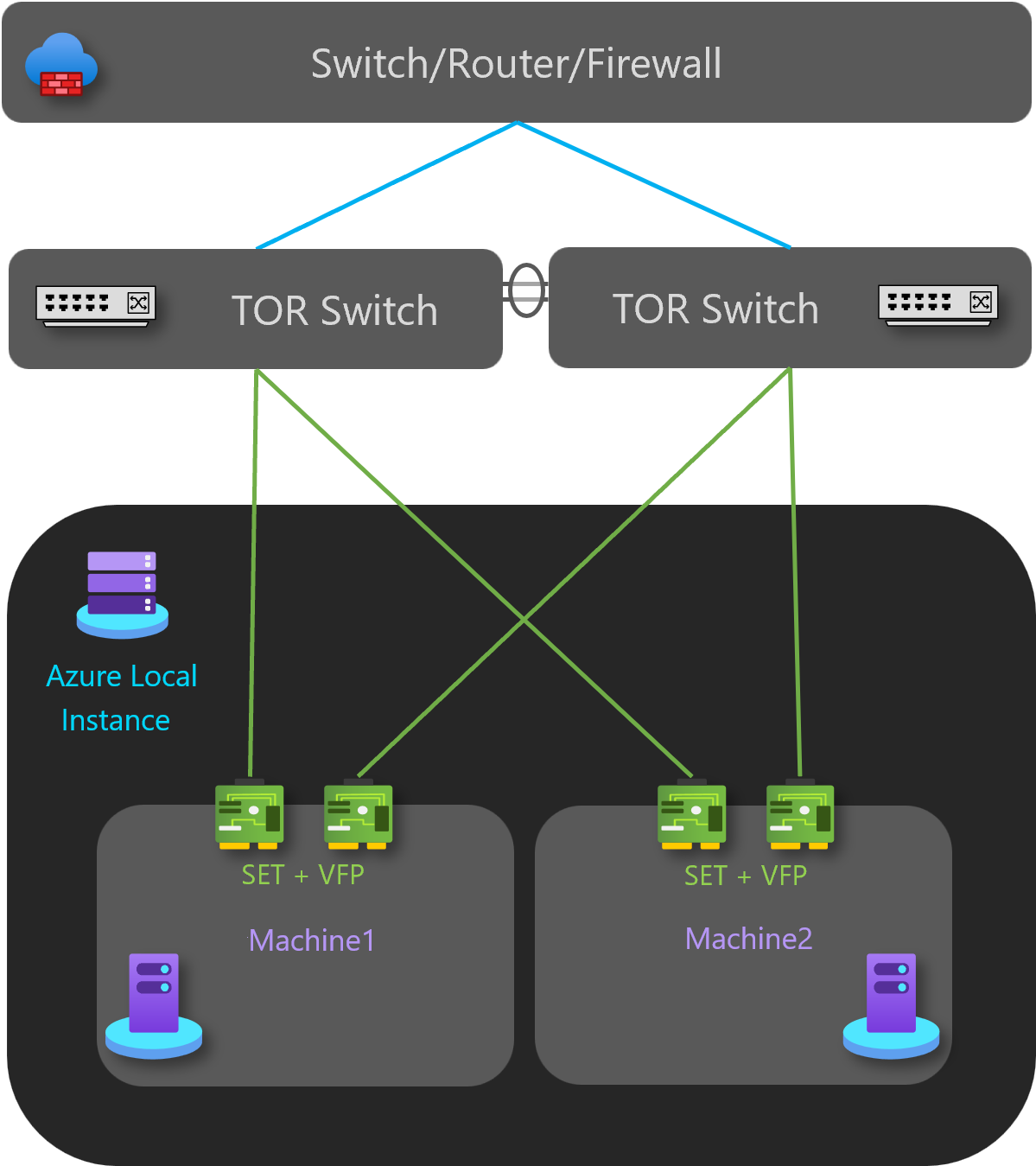

Jak je popsáno v následujícím diagramu, tento model má následující součásti fyzické sítě:

• V případě provozu typu northbound/southbound se systém v tomto vzoru implementuje se dvěma přepínači TOR v konfiguraci MLAG.

• Dvě spojené síťové karty zpracovávají provoz pro správu, výpočetní provoz a provoz úložiště RDMA připojený k přepínačům TOR. Každá síťová karta je připojená k jinému přepínači TOR. Funkce SMB multichannel poskytuje agregaci cest a odolnost proti chybám.

• Jako volitelnou součást mohou nasazení zahrnovat kartu BMC (Baseboard Management Controller), která umožňuje vzdálenou správu prostředí. Některá řešení mohou pro účely zabezpečení používat bezhlavou konfiguraci bez karty BMC.

Sítě	Správa, výpočetní prostředky, úložiště	BMC (Baseboard Management Controller)
Rychlost propojení	S rychlostí 10 Gb/s	Kontrola výrobce hardwaru
Typ rozhraní	SFP+ nebo SFP28	RJ45
Porty a agregace	Dva spojené porty	Jeden port

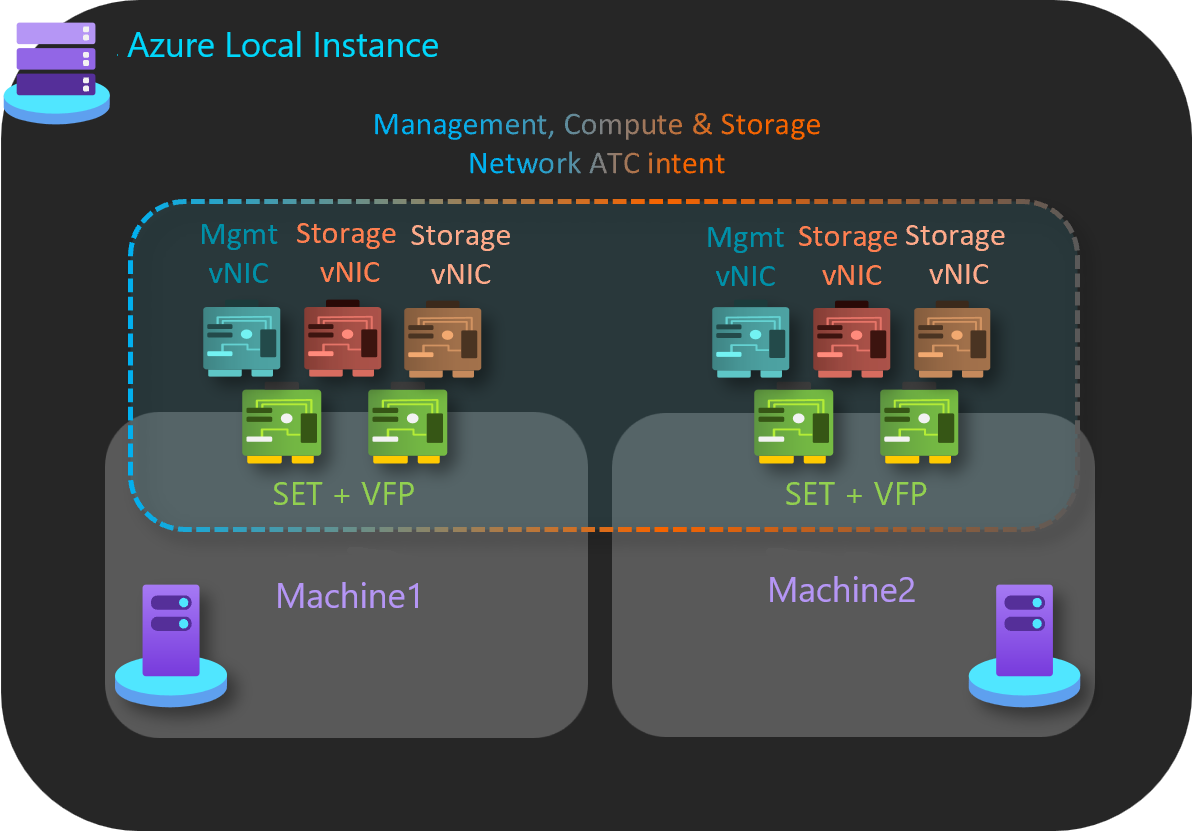

Záměry sítě ATC

Záměr správy, výpočetní kapacity a úložiště

• Typ záměru: Správa, výpočetní prostředky a úložiště
• Režim záměru: Režim clusteru
• Seskupování: Ano. PNIC01 a pNIC02 jsou spárované
• Výchozí síť VLAN pro správu: Nakonfigurovaná síť VLAN pro adaptéry pro správu se nezmění.
• Úložiště vNIC 1
  • VLAN 711
  • Podsíť 10.71.1.0/24 pro síť úložiště 1
• Storage vNIC 2:
  • VLAN 712
  • Podsíť 10.71.2.0/24 pro síť úložiště 2
• Úložiště vNIC1 a vNIC2 používají SMB Multichannel k zajištění odolnosti a agregaci šířky pásma.
• PA VLAN a vNICs: Síť ATC je transparentní pro PA vNICs a VLAN
• Výpočetní VLANy a virtuální síťové karty: Síťová ATC je transparentní pro virtuální síťové karty výpočetních virtuálních strojů a VLANy.

Další informace naleznete v tématu Nasazení hostitelské sítě.

Pokud chcete vytvořit záměry sítě pro tento vzor odkazu, postupujte takto:

1. Spusťte PowerShell jako správce.

2. Spusťte následující příkaz:

   Add-NetIntent -Name <Management_Compute> -Management -Compute -Storage -ClusterName <HCI01> -AdapterName <pNIC01, pNIC02>


Komponenty logického připojení

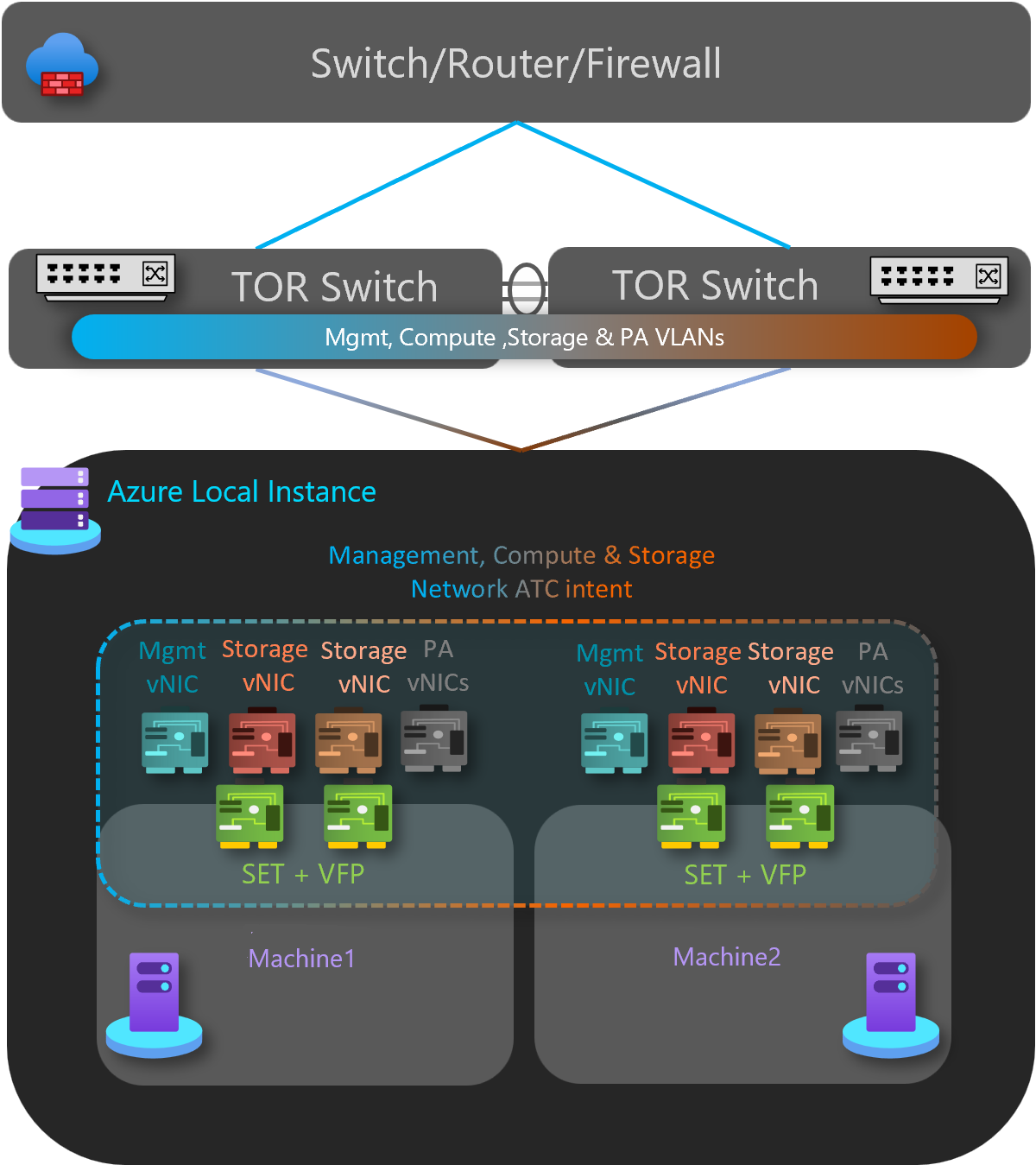

Jak je znázorněno v následujícím diagramu, tento model má následující komponenty logické sítě:

Sítě VLAN pro úložiště

Provoz založený na úmyslu úložiště v rámci této konfigurace sdílí fyzické síťové adaptéry se správou a výpočetními prostředky.

Síť úložiště funguje v různých podsítích IP adres. Každá síť úložiště používá ve výchozím nastavení předdefinované sítě VLAN ATC (711 a 712). Tyto sítě VLAN je však možné v případě potřeby přizpůsobit. Pokud navíc výchozí podsíť definovaná ATC není použitelná, zodpovídáte za přiřazování všech IP adres úložiště v systému.

Další informace naleznete v přehledu Network ATC.

Síť OOB

Síť Out of Band (OOB) je vyhrazená pro podporu rozhraní pro správu serveru "lights-out", označované také jako řadič pro správu základní desky (BMC). Každé rozhraní BMC se připojí k přepínači dodanému zákazníkem. BMC slouží k automatizaci scénářů spouštění PXE.

Síť pro správu vyžaduje přístup k rozhraní BMC pomocí portu UDP 623 (IPMI - Intelligent Platform Management Interface).

Síť OOB je izolovaná od výpočetních úloh a je volitelná pro nasazení, která nejsou založená na řešení.

Správa sítě VLAN

Všichni hostitelé fyzických výpočetních prostředků vyžadují přístup k logické síti pro správu. Pro plánování IP adres musí mít každý fyzický výpočetní hostitel alespoň jednu IP adresu přiřazenou z logické sítě pro správu.

Server DHCP může automaticky přiřadit IP adresy pro síť pro správu nebo můžete ručně přiřadit statické IP adresy. Pokud je upřednostňovanou metodou přiřazování IP adres DHCP, doporučujeme bez vypršení platnosti používat rezervace DHCP.

Síť pro správu podporuje následující konfigurace sítě VLAN:

• Nativní síť VLAN – není nutné zadávat ID sítě VLAN. To se vyžaduje pro instalace založené na řešeních.

• Tagged VLAN – v době nasazení zadáte ID sítě VLAN.

Síť pro správu podporuje veškerý provoz používaný ke správě clusteru, včetně vzdálené plochy, Centra pro správu Windows a služby Active Directory.

Další informace najdete v tématu Plánování infrastruktury SDN: Správa a poskytovatel HNV.

Vypočítat VLANy

V některých scénářích nemusíte používat virtuální sítě SDN s zapouzdřením VXLAN (Virtual Extensible LAN). Místo toho můžete k izolaci úloh tenanta použít tradiční sítě VLAN. Tyto sítě VLAN jsou nakonfigurované na portu přepínače TOR v trunk režimu. Při připojování nových virtuálních počítačů k těmto sítím VLAN se na virtuálním síťovém adaptéru definuje odpovídající značka VLAN.

Síť HNV Provider Address (PA)

Síť pro adresy poskytovatele Hyper-V Network Virtualization (HNV) slouží jako základní fyzická síť pro provoz tenanta východ/západ (interní-interní), provoz tenanta North/South (externí-interní), a pro výměnu peeringových informací protokolu BGP s fyzickou sítí. Tato síť se vyžaduje jenom v případě, že je potřeba nasazovat virtuální sítě pomocí zapouzdření sítě VXLAN pro jinou vrstvu izolace a pro víceklientskou architekturu sítě.

Další informace najdete v tématu Plánování infrastruktury SDN: Správa a poskytovatel HNV.

Možnosti izolace sítě

Podporují se následující možnosti izolace sítě:

Sítě VLAN (IEEE 802.1Q)

Sítě VLAN umožňují zařízením, která musí být oddělena, sdílet kabeláž fyzické sítě a přitom jim zabraňují v přímé interakci. Toto spravované sdílení přináší zvýšení jednoduchosti, zabezpečení, řízení provozu a ekonomiky. Například síť VLAN se dá použít k oddělení provozu v rámci firmy na základě jednotlivých uživatelů nebo skupin uživatelů nebo jejich rolí nebo na základě charakteristik provozu. Mnoho služeb hostování internetu používá sítě VLAN k oddělení privátních zón od sebe navzájem, což umožňuje seskupit servery jednotlivých zákazníků do jednoho síťového segmentu bez ohledu na to, kde se jednotlivé servery nacházejí v datovém centru. Některá opatření jsou nutná k tomu, aby se zabránilo "úniku" provozu z dané sítě VLAN, které se označuje jako přeskakování sítě VLAN.

Další informace najdete v tématu Vysvětlení využití virtuálních sítí a sítí VLAN.

Výchozí zásady přístupu k síti a mikrosegmentace

Výchozí zásady přístupu k síti zajišťují, aby všechny virtuální počítače ve vašem clusteru Azure Stack HCI byly ve výchozím nastavení zabezpečené před externími hrozbami. Díky těmto zásadám ve výchozím nastavení zablokujeme příchozí přístup k virtuálnímu počítači a zároveň dáváme možnost povolit selektivní příchozí porty a tím zabezpečit virtuální počítače před externími útoky. Toto vynucování je dostupné prostřednictvím nástrojů pro správu, jako je Windows Admin Center.

Mikrosegmentace zahrnuje vytváření podrobných síťových zásad mezi aplikacemi a službami. Tím se v podstatě sníží hranice zabezpečení na plot kolem každé aplikace nebo virtuálního počítače. Tento plot umožňuje pouze nezbytnou komunikaci mezi aplikačními vrstvami nebo jinými logickými hranicemi, takže je mimořádně obtížné, aby se kyberthreaty šířily laterálně z jednoho systému do druhého. Mikrosegmentace bezpečně izoluje sítě od sebe a snižuje celkový prostor pro útoky na incident zabezpečení sítě.

Výchozí zásady přístupu k síti a mikrosegmentace jsou realizovány jako pětičlenná stavová pravidla brány firewall (předpona zdrojové adresy, zdrojový port, předpona cílové adresy, cílový port a protokol) na clusterech Azure Stack HCI. Pravidla brány firewall jsou také známá jako skupiny zabezpečení sítě (NSGs). Tyto zásady se vynucují na portu vSwitch každého virtuálního počítače. Tyto zásady jsou prosazovány prostřednictvím vrstvy správy a SDN síťový kontrolér je distribuuje všem příslušným hostitelům. Tyto zásady jsou k dispozici pro virtuální počítače v tradičních sítích VLAN a v překryvných sítích SDN.

Další informace najdete v tématu Co je brána firewall datacentra?  

QoS pro síťové adaptéry virtuálních počítačů

Pro síťový adaptér virtuálního počítače můžete nakonfigurovat technologii QoS (Quality of Service), která omezí šířku pásma na virtuálním rozhraní, aby zabránila virtuálnímu počítači s vysokým provozem v boji s jiným síťovým provozem virtuálních počítačů. QoS můžete také nakonfigurovat tak, aby si rezervovali konkrétní šířku pásma pro virtuální počítač, abyste zajistili, že virtuální počítač může posílat provoz bez ohledu na ostatní přenosy v síti. Dá se použít u virtuálních počítačů připojených k tradičním sítím VLAN i virtuálním počítačům připojeným k překryvné síti SDN.

Další informace najdete v tématu Konfigurace technologie QoS pro síťový adaptér virtuálního počítače.

Virtuální sítě

Virtualizace sítě poskytuje virtuální sítě virtuálním počítačům podobně, jako virtualizace serverů (hypervisor) poskytuje virtuální počítače operačnímu systému. Virtualizace sítě odděluje virtuální sítě od infrastruktury fyzické sítě a odstraňuje omezení sítě VLAN a hierarchického přiřazení IP adres ze zřizování virtuálních počítačů. Tato flexibilita usnadňuje přechod do cloudů IaaS (infrastruktura jako služba) a je efektivní pro hostitele a správce datacenter spravovat jejich infrastrukturu a udržovat potřebnou izolaci s více tenanty, požadavky na zabezpečení a překrývající se IP adresy virtuálních počítačů.

Další informace naleznete v tématu Virtualizace sítě Technologie Hyper-V.

Možnosti síťových služeb L3

K dispozici jsou následující možnosti síťové služby L3:

Peering virtuálních sítí

Propojení virtuálních sítí umožňuje bezproblémově propojit dvě virtuální sítě. Jakmile jsou virtuální sítě propojovány, pro účely připojení se zobrazí jako jedna. Mezi výhody použití propojování virtuálních sítí patří:

• Provoz mezi virtuálními počítači v partnerských virtuálních sítích se směruje přes páteřní infrastrukturu pouze prostřednictvím privátních IP adres. Komunikace mezi virtuálními sítěmi nevyžaduje veřejný internet ani brány.
• Nízká latence a velká šířka pásma při propojení prostředků v různých virtuálních sítích.
• Schopnost prostředků v jedné virtuální síti komunikovat s prostředky v jiné virtuální síti.
• Při vytváření peeringu nedojde k výpadkům prostředků v žádné z virtuálních sítí.

Další informace najdete v tématu Partnerské vztahy virtuálních sítí.

Nástroj pro vyrovnávání zatížení softwaru SDN

Poskytovatelé cloudových služeb (CSP) a podniky, které nasazují softwarově definované sítě (SDN), můžou k rovnoměrné distribuci síťového provozu zákazníků mezi prostředky virtuální sítě použít software Load Balancer (SLB). SLB umožňuje více serverům hostovat stejnou úlohu a poskytuje tak vysokou dostupnost a škálovatelnost. Slouží také k poskytování příchozích služeb překladu adres (NAT) pro příchozí přístup k virtuálním počítačům a odchozím službám NAT pro odchozí připojení.

Pomocí nástroje SLB můžete škálovat možnosti vyrovnávání zatížení pomocí virtuálních počítačů SLB na stejných výpočetních serverech Hyper-V, které používáte pro ostatní úlohy virtuálních počítačů. SLB podporuje rychlé vytváření a odstraňování koncových bodů vyrovnávání zatížení podle potřeby pro operace CSP. Kromě toho SLB podporuje desítky gigabajtů na cluster, poskytuje jednoduchý model zřizování a umožňuje snadné horizontální navýšení a snížení kapacity. SLB používá protokol Border Gateway Protocol k inzerování virtuálních IP adres do fyzické sítě.

Další informace najdete v tématu Co je SLB pro SDN?

Brány VPN SDN

SDN Gateway je softwarově podporující směrovač protokolu BGP (Border Gateway Protocol) navržený pro poskytovatele cloudových služeb a podniky, které hostují virtuální sítě s více tenanty pomocí virtualizace sítě Hyper-V (HNV). Bránu RAS můžete použít ke směrování síťového provozu mezi virtuální sítí a jinou sítí, ať už místní, nebo vzdálenou.

Bránu SDN je možné použít k:

• Vytvořte zabezpečená připojení IPsec typu site-to-site mezi virtuálními sítěmi SDN a externími sítěmi zákazníků přes internet.

• Vytvořte připojení Generic Routing Encapsulation (GRE) mezi virtuálními sítěmi SDN a externími sítěmi. Rozdíl mezi připojeními typu site-to-site a připojeními GRE spočívá v tom, že druhé připojení není šifrovaným připojením.

  Další informace o scénářích připojení GRE najdete v tématu Tunelování GRE ve Windows Serveru.

• Vytvořte připojení vrstvy 3 (L3) mezi virtuálními sítěmi SDN a externími sítěmi. V tomto případě brána SDN jednoduše funguje jako směrovač mezi vaší virtuální sítí a externí sítí.

Brána SDN vyžaduje síťový řadič SDN. Řadič sítě provádí nasazení fondu bran, konfiguruje připojení tenanta na jednotlivých branách a v případě selhání brány přepíná toky síťového provozu na záložní bránu.

Brány používají protokol Border Gateway Protocol k oznamování koncových bodů GRE a navazování připojení typu bod-bod. Nasazení SDN vytvoří fond výchozích bran, který podporuje všechny typy připojení. V rámci tohoto fondu můžete určit, kolik bran je rezervováno v pohotovostním režimu v případě selhání aktivní brány.

Další informace najdete v tématu Co je brána RAS pro SDN?

Další kroky

Přečtěte si informace o přepínaném úložišti se dvěma uzly a ne-konvergovaném síťovém vzoru.
