Monitorování jednoho místního systému Azure pomocí přehledů
Platí pro: Azure Local 2311.2 a novější
Tento článek popisuje, jak pomocí Přehledů monitorovat jeden místní systém Azure. Informace o několika místních systémech Azure najdete v tématu Monitorování několika místních systémů Azure pomocí přehledů.
Insights je funkce služby Azure Monitor, která vám rychle pomůže začít monitorovat místní systém Azure. Můžete zobrazit klíčové metriky, stav a informace o využití týkající se clusteru, uzlů, virtuálních počítačů a úložiště.
Chvíli se podívejte na video s návodem k přehledům pro Azure Local:
Zaměstnanecké výhody
Přehledy pro Azure Local nabízejí následující výhody:
Spravuje je Azure. Přehledy spravuje Azure a přistupuje k němu prostřednictvím webu Azure Portal a zajišťuje, že je vždy aktuální. Není potřeba nastavovat databázi ani speciální software.
Škálovatelnost. Přehledy dokážou současně načíst více než 400 souborů informací o clusterech napříč několika předplatnými. Cluster, doména nebo fyzické umístění nemají žádná omezení.
Přizpůsobitelnost. Prostředí Insightu je založeno na šablonách sešitů služby Azure Monitor. To vám umožní změnit zobrazení a dotazy, upravit nebo nastavit prahové hodnoty, které odpovídají vašim konkrétním limitům, a pak je uložit do sešitu. Pak můžete grafy v sešitech připnout na řídicí panely Azure.
Požadavky
Tady jsou požadavky na používání analytických nástrojů pro Azure Local:
Musíte mít přístup k místnímu systému Azure, který je nasazený a zaregistrovaný.
Spravovaná identita prostředku Azure musí být aktivována. Další informace najdete v tématu Povolení rozšířené správy.
Povolit přehledy
Povolení přehledů vám pomůže monitorovat všechny místní systémy Azure, které jsou aktuálně přidružené k pracovnímu prostoru služby Log Analytics, a to poskytnutím užitečných metrik stavu. Insights nainstaluje agenta Služby Azure Monitor a pomůže vám nakonfigurovat pravidla shromažďování dat (DCR) pro monitorování místního systému Azure.
Pokud chcete povolit přehledy ve velkém měřítku, prohlédněte si téma Povolení přehledů pro Azure Local ve velkém měřítku pomocí zásad Azure.
Pokud chcete povolit přehledy z webu Azure Portal, postupujte takto:

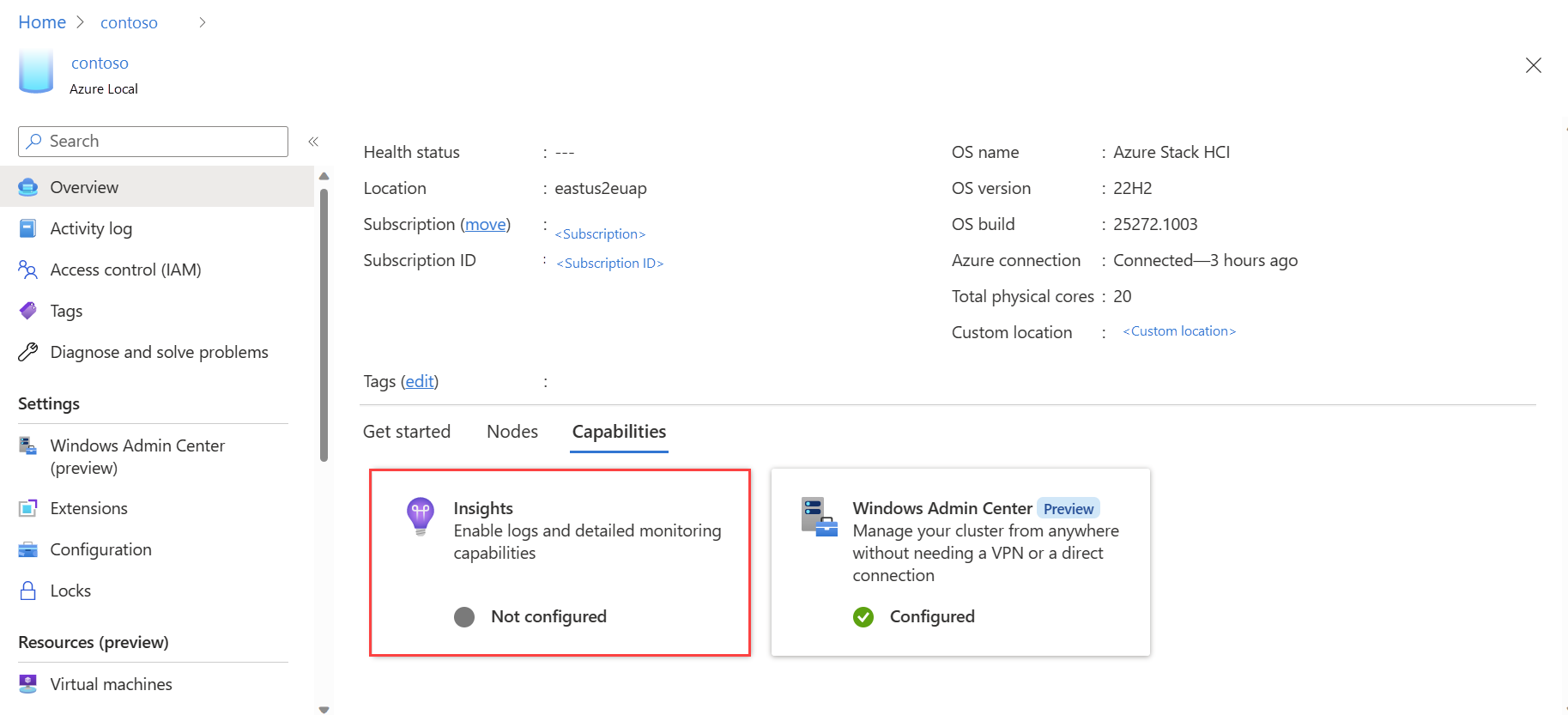

Na webu Azure Portal přejděte na stránku místního prostředku Azure a pak vyberte svůj systém. Na kartě Schopnosti vyberte Přehledy.

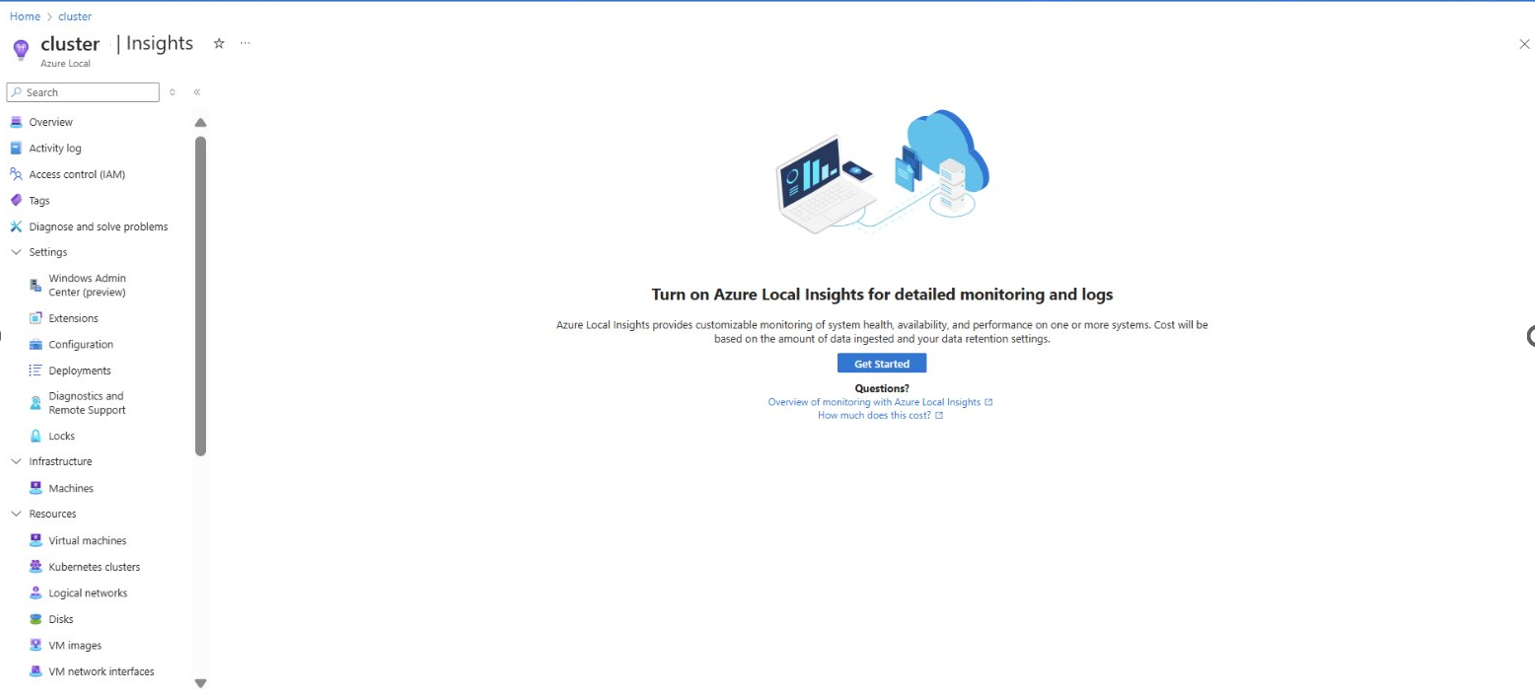

Na stránce Přehledy vyberte Začínáme.

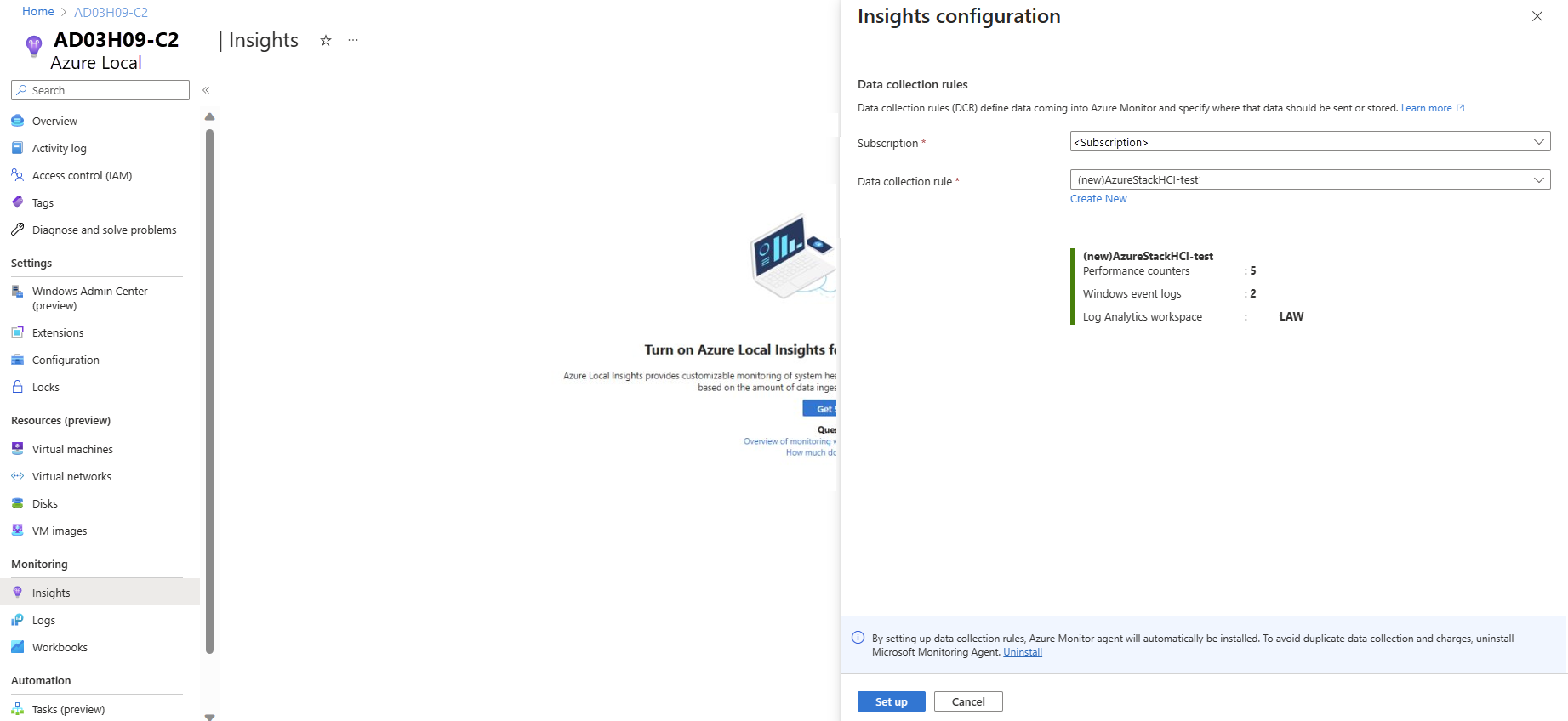

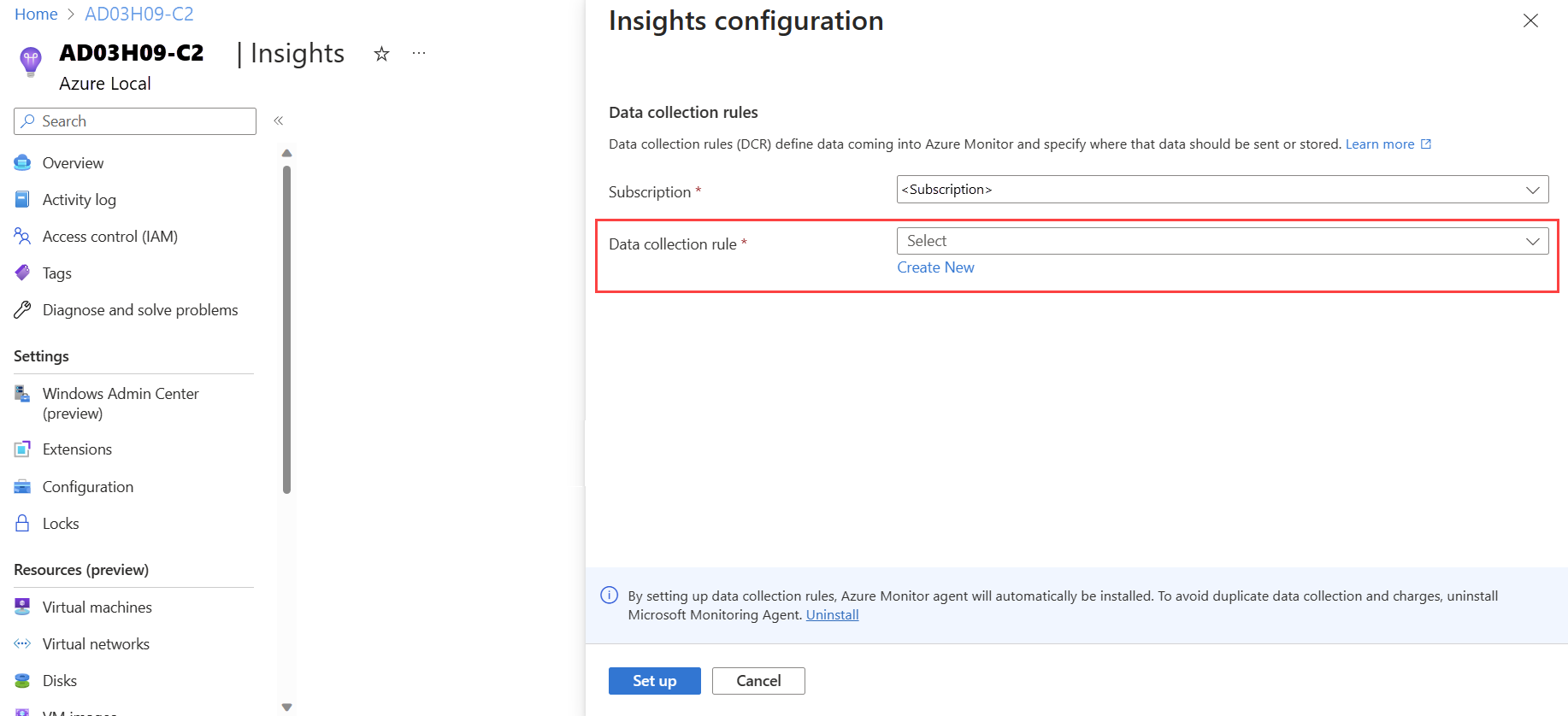

Na stránce konfigurace přehledů vyberte existující DCR z rozevíracího seznamu pravidla shromažďování dat. Řadič domény určuje protokoly událostí a čítače výkonu, které je potřeba shromáždit a uložit do pracovního prostoru služby Log Analytics. Přehledy vytvoří výchozí DCR, pokud ještě neexistuje. Zahrnuté jsou pouze DCR, které jsou povolené pro Insights.
(Volitelné) Můžete také vytvořit nový DCR tak, že na stránce konfigurace přehledů vyberete Vytvořit nový.
Důležité
Důrazně doporučujeme, abyste nevytvářeli svůj vlastní DCR. DcR vytvořený službou Insights zahrnuje speciální datový proud, který se vyžaduje pro svou operaci. Tento DCR můžete upravit a shromažďovat další data, jako jsou události Windows a Syslog. DCR vytvořené prostřednictvím instalace AMA budou mít předponu

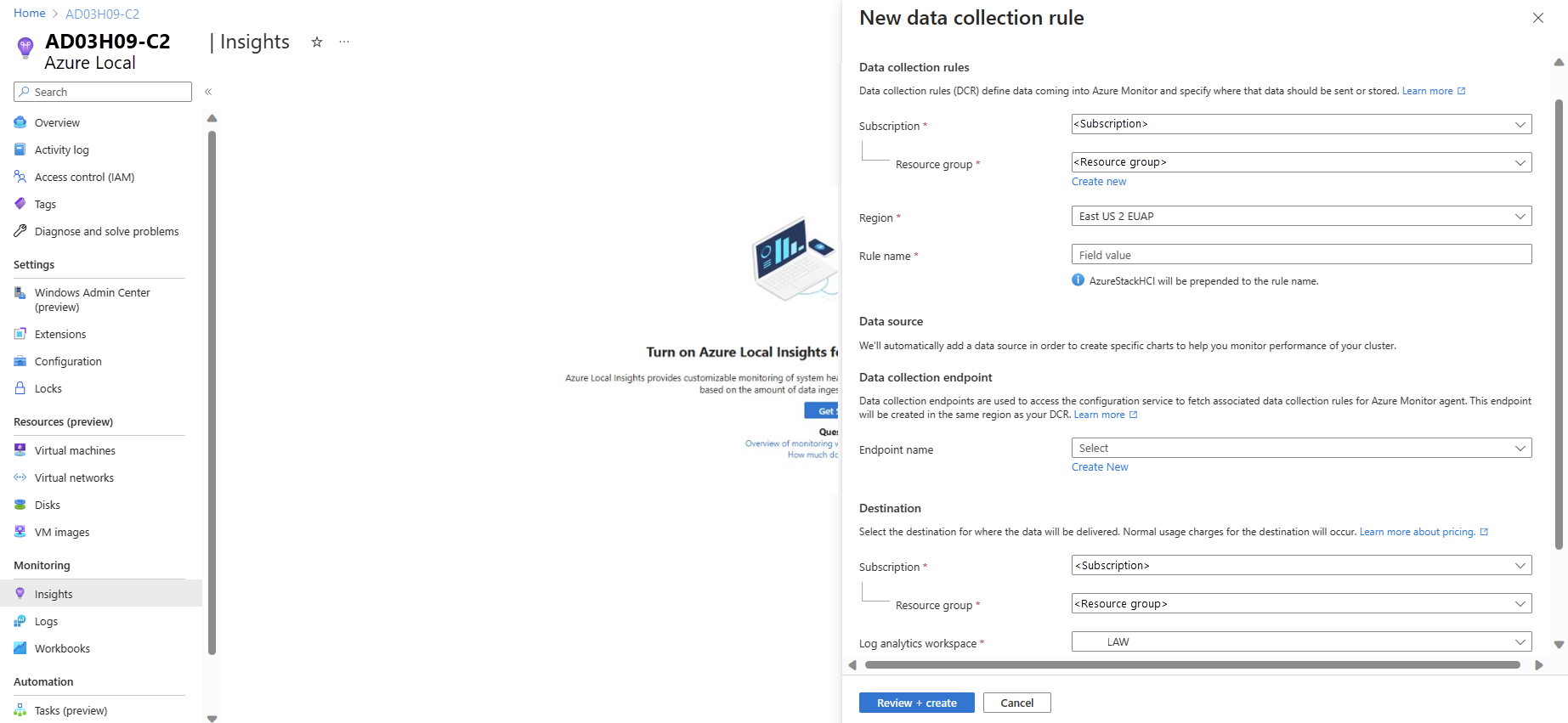

AzureStackHCI-připojenou k názvu DCR.Na stránce Nové pravidlo shromažďování dat zadejte název předplatného, názvu DCR a koncového bodu shromažďování dat (DCE). DCE se používají pro přístup ke konfigurační službě za účelem načtení přidružených DCR pro agenta Azure Monitor. Další informace o DCE najdete v tématu Koncové body shromažďování dat ve službě Azure Monitor.
Poznámka:
Pokud v agentu používáte soukromé odkazy, musíte přidat DCEs. Další informace o nastavení sítě AMA najdete v tématu Definování nastavení sítě agenta služby Azure Monitor.
Vyberte tlačítko Zkontrolovat a vytvořit.
Pokud se řadič domény ještě nevytvořil pro nesledovaný cluster, vytvoří se jeden s povolenými čítači výkonu a kanálem protokolu událostí Windows.
Podívejte se na poslední obrazovku se souhrnem názvu DCR, počtu protokolů událostí, čítačů výkonu a názvu pracovního prostoru služby Log Analytics, ve kterém se data ukládají. Vyberte Nastavení.
Po výběru možnosti Nastavit budete přesměrováni na stránku Rozšíření , kde uvidíte stav instalace agenta. Při konfiguraci Přehledů se AMA automaticky nainstaluje na všechny uzly klastru.

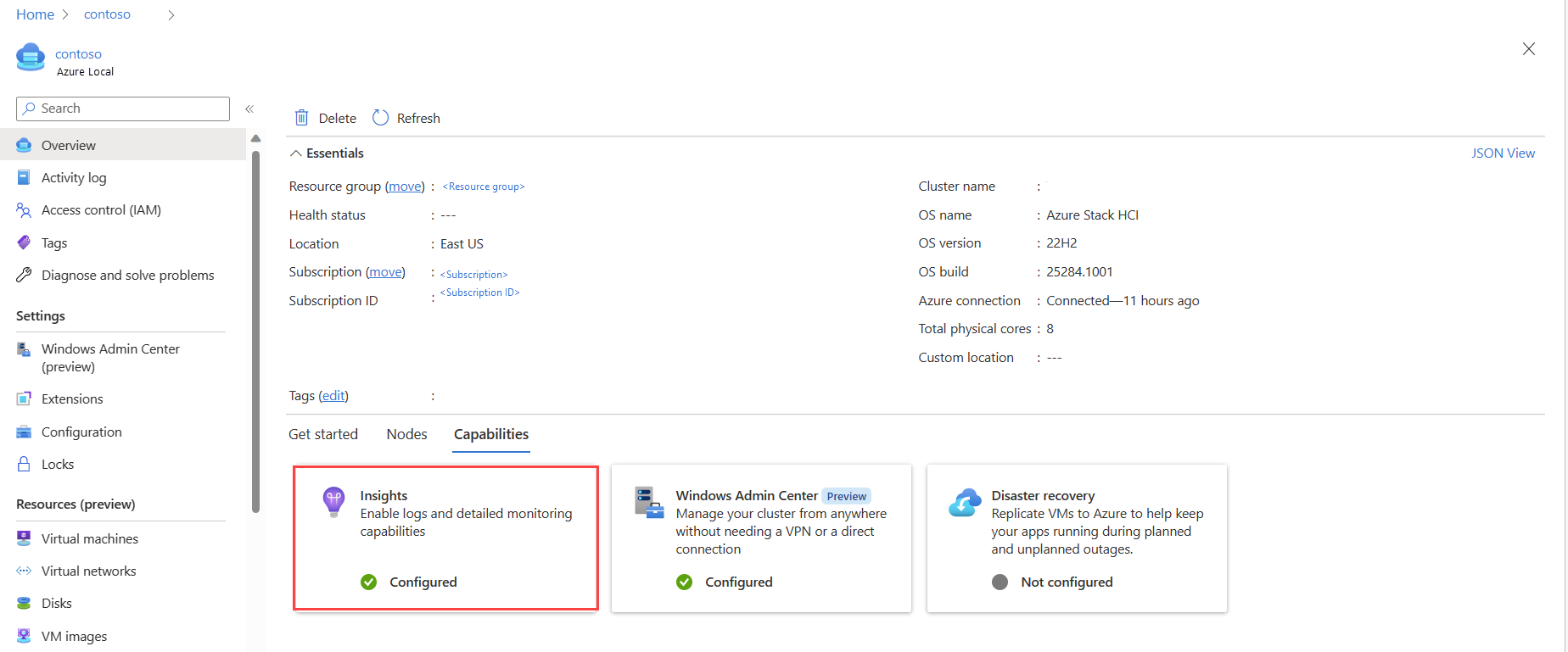

Přejděte na stránku místního prostředku Azure a pak vyberte svůj systém. Postřehy se teď zobrazují jako Nakonfigurované na kartě Schopnosti.
Pravidla shromažďování dat
Když povolíte Přehledy na počítači s agentem služby Azure Monitor, musíte zadat řadič domény, který se má použít. Další informace o pravidlech shromažďování dat (DCR) najdete v Pravidlech shromažďování dat ve službě Azure Monitor.
| Možnost | Popis |
|---|---|
| Čítače výkonu | Určuje, jaké čítače výkonu dat se mají shromažďovat z operačního systému. Tato možnost se vyžaduje pro všechny počítače. Tyto čítače výkonu slouží k naplnění vizualizací v sešitu Přehledy. Sešit Insights v současné době používá pět čítačů výkonu – Memory()\Available Bytes, Network Interface()\Bytes Total/sec, Processor(_Total)\% Processor Time, RDMA Activity()\RDMA Inbound Bytes/sec a RDMA Activity()\RDMA Outbound Bytes/sec |
| Kanál protokolu událostí | Určuje, které protokoly událostí systému Windows se mají shromažďovat z operačního systému. Tato možnost se vyžaduje pro všechny počítače. Protokoly událostí Windows slouží k naplnění vizualizací v sešitu Přehledy. V současné době se data shromažďují prostřednictvím dvou kanálů protokolu událostí Systému Windows: - microsoft-windows-health/operationalmicrosoft-windows-sddc-management/operational |
| Pracovní prostor služby Log Analytics | Pracovní prostor pro ukládání dat Zobrazí se jenom pracovní prostory s analýzami. |

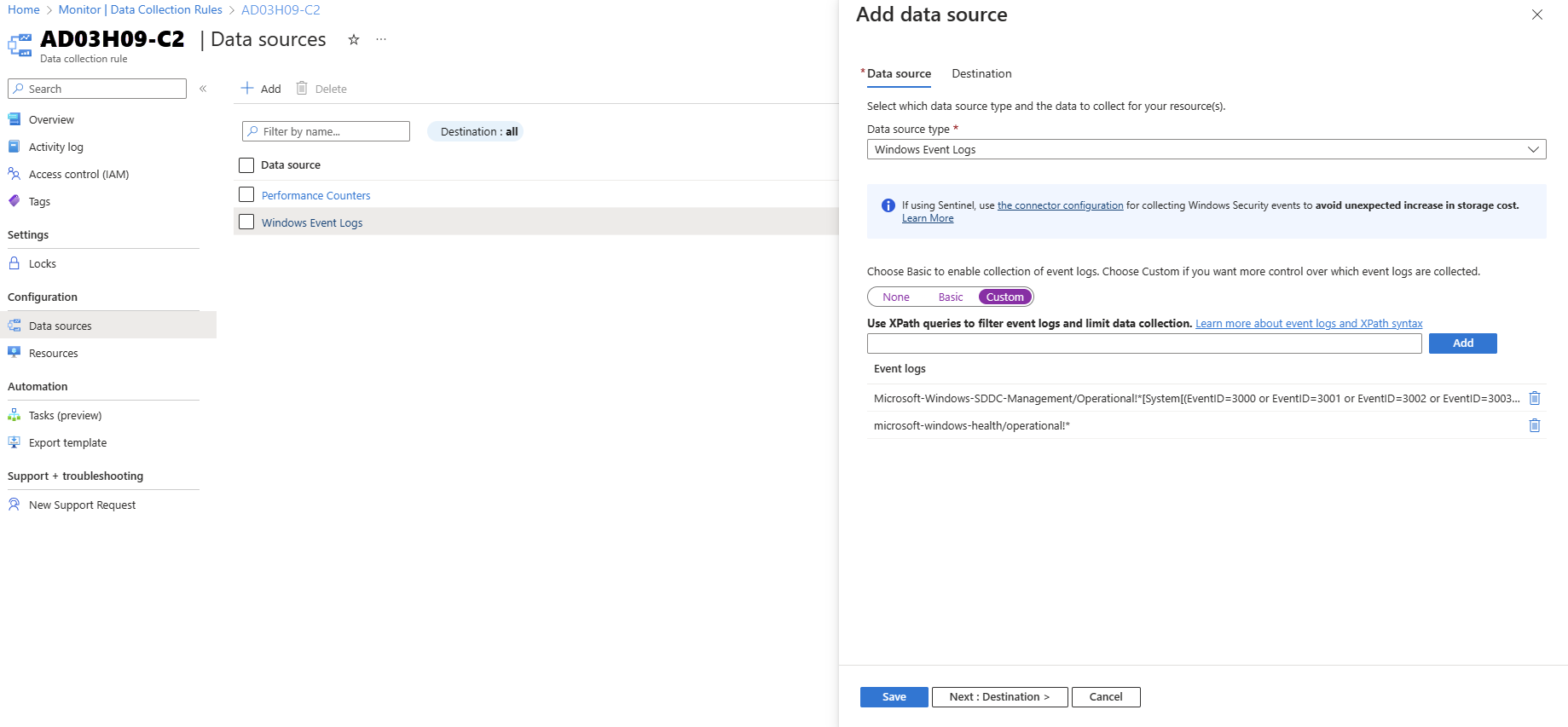

Kanál události
Kanál Microsoft-windows-sddc-management/operational a Microsoft-windows-health/operational událostí Windows je přidán do vašeho pracovního prostoru služby Log Analytics v části Události systému Windows.
Shromažďováním těchto protokolů Insights zobrazuje stav jednotlivých uzlů, jednotek, svazků a virtuálních počítačů. Ve výchozím nastavení se přidá pět čítačů výkonu.

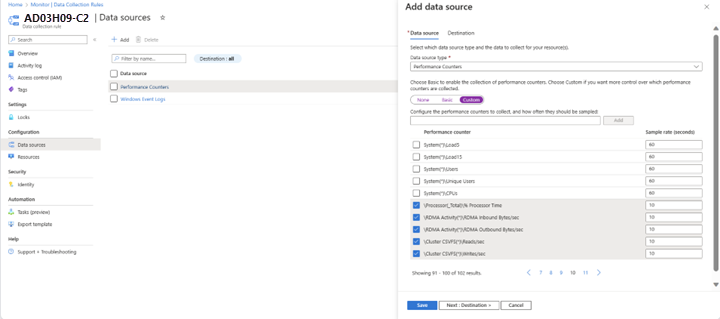

Čítače výkonu
Ve výchozím nastavení se přidává pět čítačů výkonu:
Následující tabulka popisuje čítače výkonu, které jsou monitorovány:
| Čítače výkonu | Popis |
|---|---|
| Memory(*)\Dostupné bajty | Dostupné bajty jsou množství fyzické paměti v bajtech okamžitě dostupné pro přidělení procesu nebo pro použití systému. |
| Síťové rozhraní(*)\Bajty celkem/s | Rychlost odesílání a přijímání bajtů přes každý síťový adaptér, včetně znaků pro rámování. Bajty Celkem/s je součet bajtů přijatých za sekundu a bajtů odeslaných za sekundu. |
| Procesor(_Celkem)% času procesoru | Procento uplynulé doby, kdy všechna procesní vlákna používala procesor ke spouštění instrukcí. |
| Aktivita RDMA(*)\Příchozí bajty RDMA/s | Rychlost dat přijatých přes RDMA síťovým adaptérem za sekundu |
| Aktivita RDMA(*)\Odchozí bajty RDMA/s | Rychlost dat odesílaných přes RDMA síťovým adaptérem za sekundu |

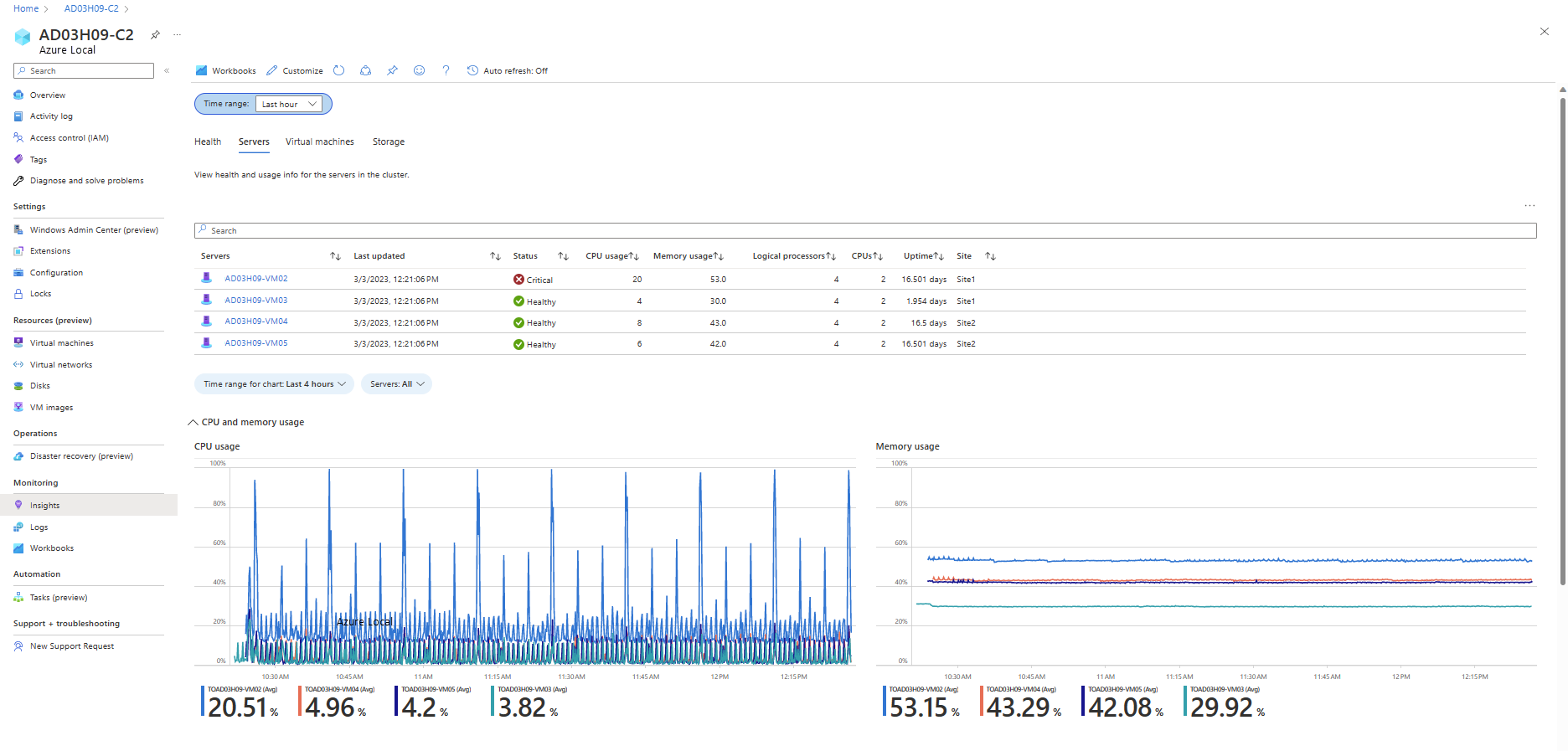

Po povolení přehledů může shromažďování dat trvat až 15 minut. Po dokončení procesu uvidíte v nabídce Přehledy v levém podokně bohatou vizualizaci stavu clusteru:
Zakázání přehledů

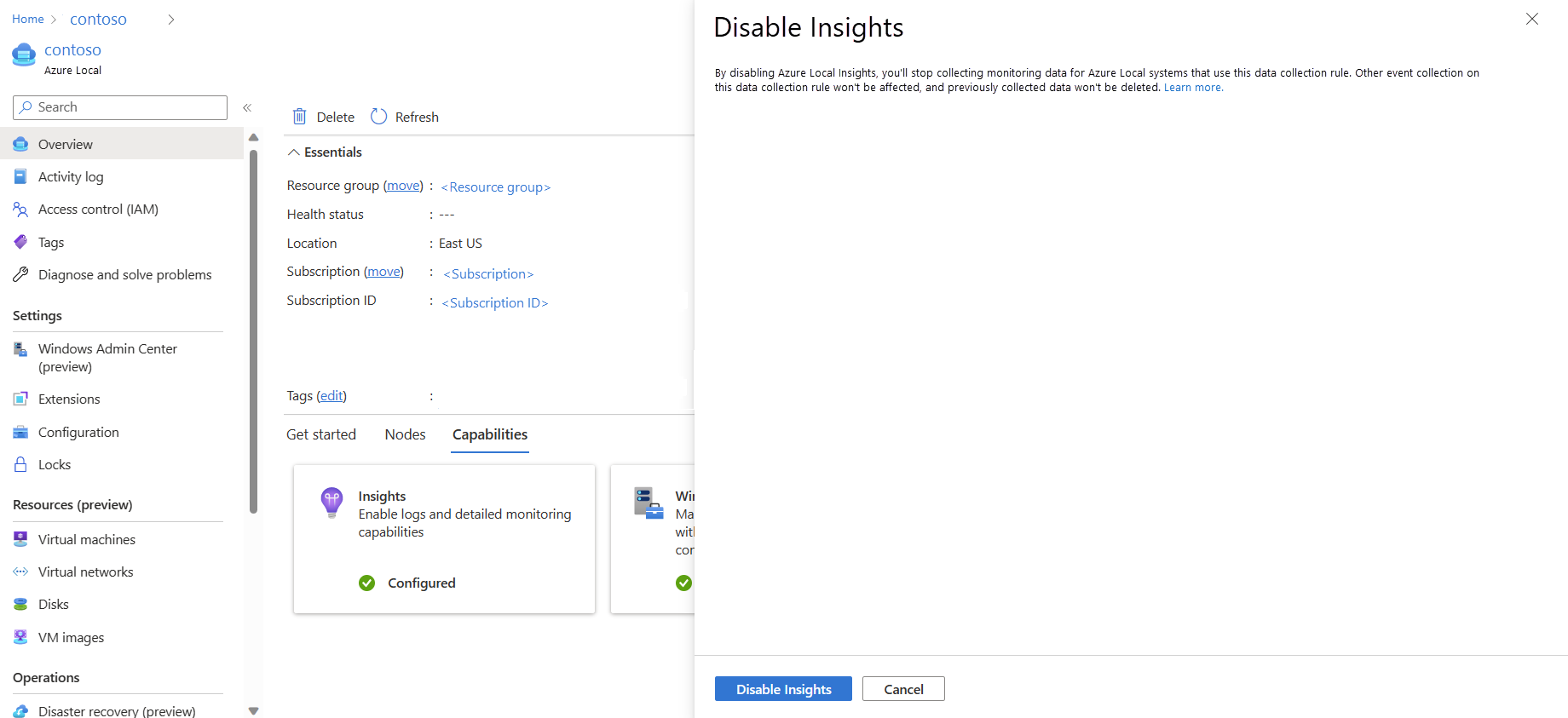

Pokud chcete přehledy zakázat, postupujte takto:
Na záložce Možnosti vyberte Přehledy.
Vyberte Deaktivovat přehledy.
Když funkci Insights zakážete, přidružení mezi pravidlem shromažďování dat a clusterem se odstraní a protokoly správy služby Health Service a SDDC se už neshromažďují; stávající data se ale neodstraní. Pokud chcete tato data odstranit, přejděte do pracovního prostoru DCR a Log Analytics a data odstraňte ručně.
Aktualizace přehledů

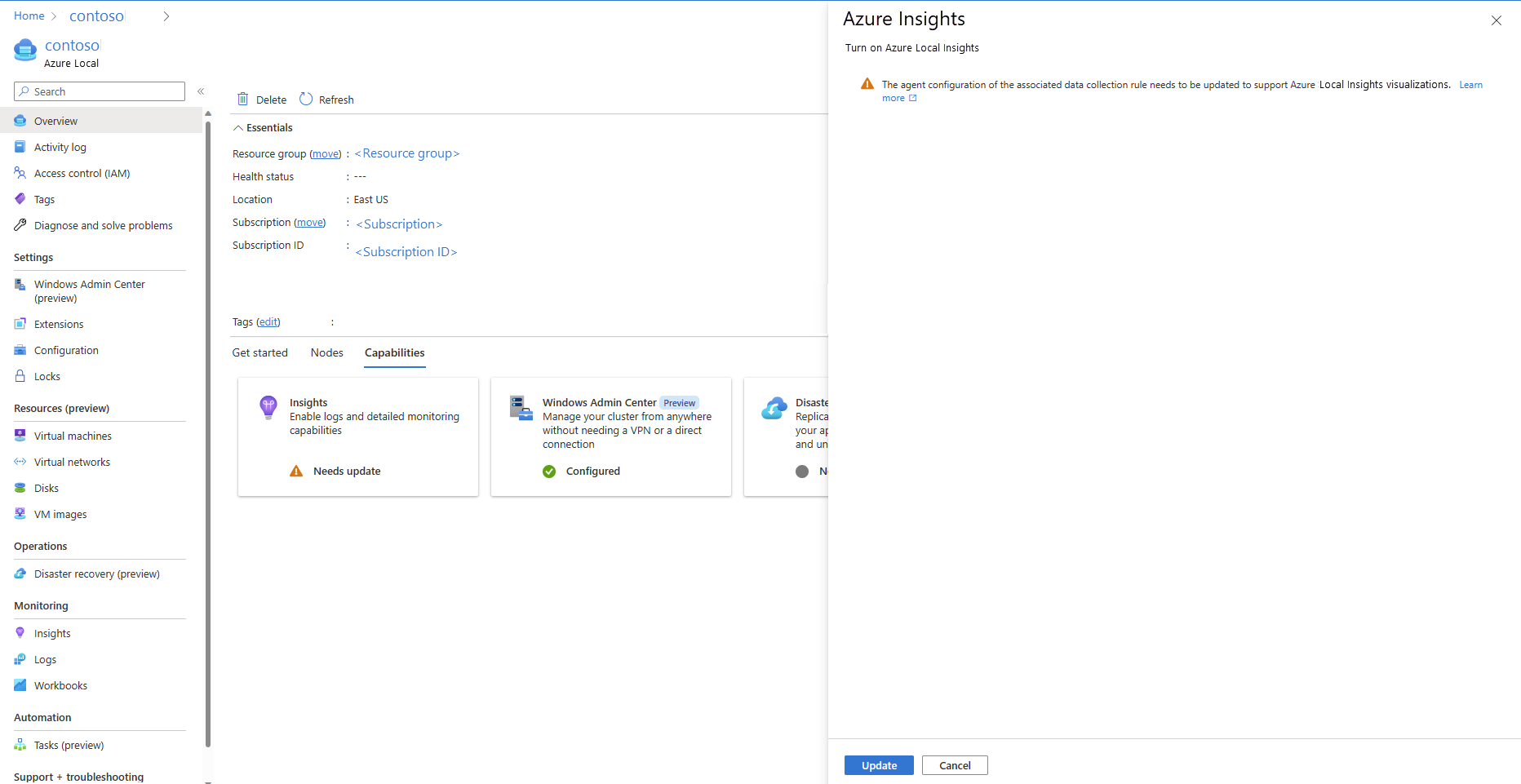

Dlaždice Přehledy zobrazuje v následujících případech zprávu o aktualizaci :
- Pravidlo shromažďování dat se změní.
- Odstraní se událost stavu systému z protokolu událostí systému Windows.
- Odstraní se některý z pěti čítačů výkonu z pracovního prostoru služby Log Analytics .
Pokud chcete znovu povolit přehledy, postupujte takto:
Vyberte dlaždici Přehledy v části Schopnosti.
Pokud chcete vizualizace znovu zobrazit, vyberte Aktualizovat .
Odstraňování potíží
Tato část obsahuje pokyny k řešení problémů s používáním přehledů pro místní Azure.
Řešení potíží s prázdnou stránkou Sešity bez vyplněných dat

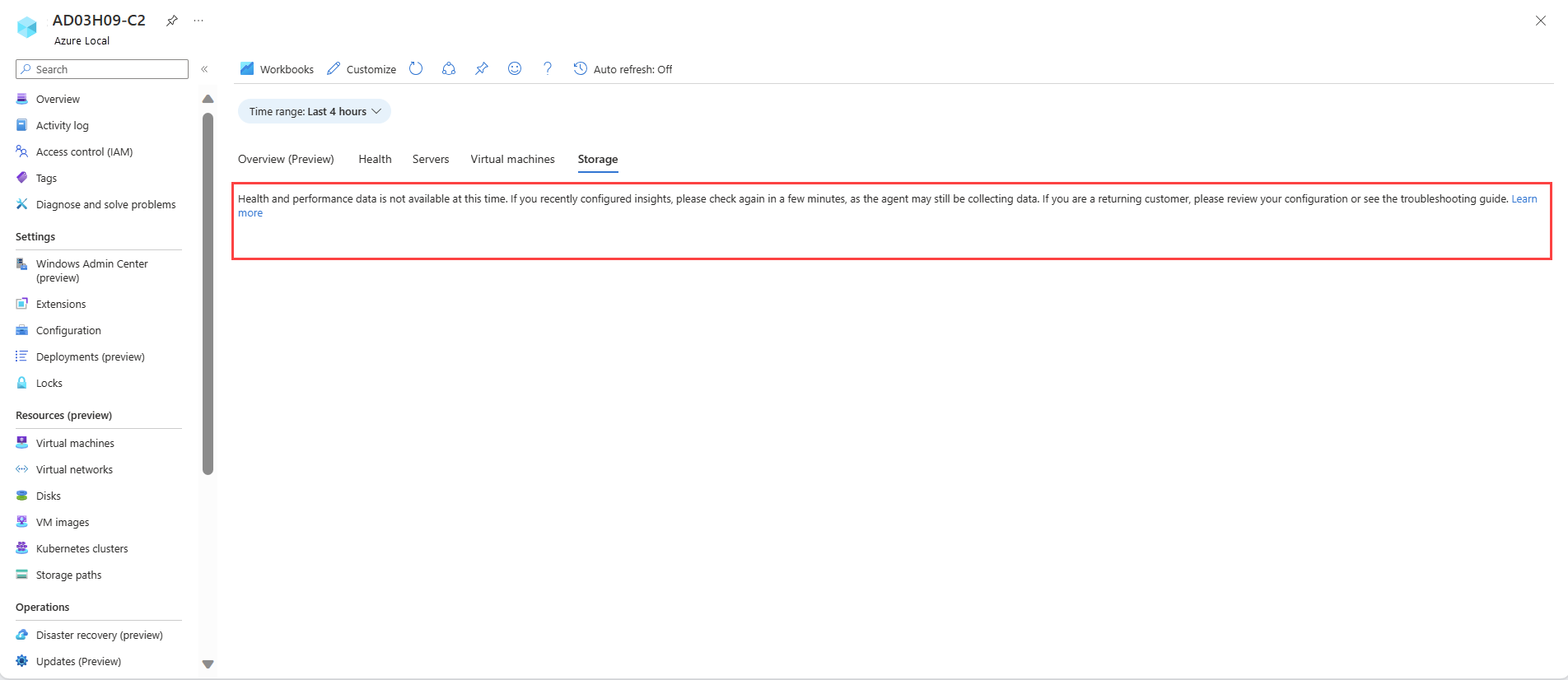

Problém Zobrazí se prázdná stránka Sešity bez vyplněných dat, jak je znázorněno na následujícím snímku obrazovky:
Možné příčiny. Tento problém může mít několik příčin, například nedávná konfigurace přehledů nebo nesprávná konfigurace přidruženého pravidla pro sběr dat.
Řešení. Pokud chcete tento problém vyřešit, proveďte následující kroky v posloupnosti:
- Pokud jste nedávno nakonfigurovali přehledy, počkejte až hodinu, než AMA shromáždí data.
- Ověřte konfiguraci přidruženého DCR. Ujistěte se, že kanály událostí a čítače výkonu jsou přidány jako zdroje dat do přidruženého DCR, jak je popsáno v části Pravidla shromažďování dat.
- Pokud problém přetrvává i po provedení výše uvedených kroků a přesto se nezobrazují žádná data, požádejte o pomoc zákaznickou podporu.
Podrobnější pokyny k řešení potíží najdete v tématu Pokyny k řešení potíží pro agenta služby Azure Monitor.
Vizualizace přehledů
Po povolení přehledů poskytují následující tabulky podrobnosti o všech prostředcích.
Zdravotnictví
Hlásí zdravotní chyby v clusteru.
Můžete zobrazit problémy se stavem, jako je nepodporovaný hardware, nereagující disk, chybné blokové zápisy, odpojené jednotky, potřeby opravy, překročení využití procesoru, paměti a úložiště a vysoká latence. Úplný seznam podporovaných zdravotních závad najdete v tématu Zobrazení závad služby zdravotní péče.
| Metrický | Popis | Jednotka | Příklad |
|---|---|---|---|
| Chyba | Stručný popis zdravotních problémů. Po kliknutí na odkaz se otevře boční panel s dalšími informacemi. | Bez jednotky | Překročení prahové hodnoty kapacity bazénu |
| Chybující typ prostředku | Typ prostředku, u kterého došlo k chybě. | Bez jednotky | Úložný fond |
| ID chybujícího prostředku | Jedinečné ID prostředku, u kterého došlo k chybě stavu. | Jedinečné ID | {a0a0a0a0-bbbb-cccc-dddd-e1e1e1e1e1e1}: SP:{b1b1b1b1-cccc-dddd-eeee-f2f2f2f2f2f2} |
| Závažnost | Závažnost chyby může být upozorňující nebo kritická. | Bez jednotky | Varování |
| Počáteční čas chyby | Časové razítko poslední aktualizace uzlu | Datum a čas | 9.4.2022, 12:15:42 |
Uzly
Poskytuje informace o stavu a výkonu pro servery.
| Metrický | Popis | Jednotka | Příklad |
|---|---|---|---|
| Uzly | Názvy uzlů v clusteru. | Bez jednotky | VM-1 |
| Naposledy aktualizované | Datum a čas poslední aktualizace uzlu. | Datum a čas | 9.4.2022, 12:15:42 |
| Stav | Stav uzlů v clusteru | Může to být zdravé, varovné, kritické a další | V pořádku |
| Využití procesoru | Procento času, po který proces využívá procesor. | Procenta | 56% |
| Využití paměti | Využití paměti procesu uzlu se rovná čítači Process\Private Bytes plus velikost dat mapovaných v paměti. | Procenta | 16% |
| Logické procesory | Počet logických procesorů. | Počet | 2 |
| Procesory | Počet procesorů. | Počet | 2 |
| Provozní doba | Doba, během které počítač, zejména počítač, funguje. | Časový interval | 2.609 hod. |
| Web | Název lokality, do které uzel patří. | Název webu | SiteA |
| Název domény | Místní doména, do které uzel patří. | Bez jednotky | Contoso.local |
Virtuální počítače
Poskytuje stav virtuálních počítačů na každém uzlu v clusteru. Virtuální počítač může být v jednom z následujících stavů: Spuštěno, Zastaveno, Selhání nebo Jiný (Neznámé, Spuštění, Vytváření snímků, Ukládání, Zastavení, Pozastavení, Obnovení, Pozastaveno).
| Metrický | Popis | Jednotka | Příklad |
|---|---|---|---|
| Uzly | Název uzlu | Bez jednotky | Sample-VM-1 |
| Poslední aktualizace | Tím získáte datum a čas poslední aktualizace uzlu. | Datum a čas | 9.4.2022, 12:24:02 |
| Celkový počet virtuálních počítačů | Počet virtuálních počítačů v uzlu | Počet | 0 z 0 aktivních |
| Běží | Počet virtuálních počítačů spuštěných v uzlu | Počet | 2 |
| Zastaveno | Počet zastavených virtuálních strojů v uzlu. | Počet | 3 |
| Neúspěšný | Počet virtuálních počítačů, které selhaly v uzlu. | Počet | 2 |
| Jiný | Pokud je virtuální počítač v jednom z následujících stavů (Neznámý, Spouštění, Snímání, Ukládání stavu, Zastavení, Pozastavení, Obnovení, Pozastaveno, Suspendováno), považuje se za "jiné". | Počet | 2 |
Úložiště
Následující tabulka poskytuje zdraví svazků a jednotek v clusteru.
| Metrický | Popis | Jednotka | Příklad |
|---|---|---|---|
| Množství | Název svazku | Bez jednotky | HistorieVýkonuClustru |
| Naposledy aktualizované | Datum a čas poslední aktualizace úložiště. | Datum a čas | 14.4.2022, 2:58:55 |
| Stav | Stav svazku. | Zdravý, upozornění, kritický a další. | V pořádku |
| Celková kapacita | Celková kapacita zařízení v bajtech během sledovaného období. | Bajty | 2.5 GB |
| Dostupná kapacita | Dostupná kapacita v bajtech během sledovaného období. | Bajty | 20B |
| Iops | Vstupně-výstupní operace za sekundu | Za sekundu | 45/s |
| Propustnost | Počet bajtů za sekundu, které služba Application Gateway obsluhovala. | Bajty za sekundu | 5 bajtů/s |
| Latence | Doba, kterou trvá dokončení V/V požadavku. | Sekunda | 0.0016 s |
| Odolnost | Schopnost zotavit se ze selhání. Maximalizuje dostupnost dat. | Bez jednotky | Třícestné zrcadlo |
| Odstranění duplicit | Proces snížení fyzického počtu bajtů dat, která je potřeba uložit na disk. | K dispozici nebo ne | Ano/Ne |
| Systém souborů | Typ systému souborů. | Bez jednotky | ReFS (Resilientní souborový systém) |
Ceny služby Azure Monitor
Když povolíte vizualizaci monitorování, shromažďují se protokoly z:
- Správa zdraví (Microsoft-windows-health/operational)
- Správa SDDC (Microsoft-Windows-SDDC-Management/Operational; ID události: 3000, 3001, 3002, 3003, 3004).
Účtují se vám poplatky na základě ingestovaných dat a nastavení uchovávání dat v pracovním prostoru služby Log Analytics.
Azure Monitor má ceny podle objemu použití a prvních 5 GB na účet za měsíc je zdarma. Vzhledem k tomu, že ceny se můžou lišit z různých faktorů, jako je oblast Azure, kterou používáte, navštivte cenovou kalkulačku služby Azure Monitor, kde najdete nejaktuálnější výpočty cen.
