Kurz: Vytvoření aplikační brány s pravidly směrování na základě cest pomocí webu Azure Portal

  • Článek

Pomocí webu Azure Portal můžete nakonfigurovat pravidla směrování na základě cest URL při vytváření aplikační brány. V tomto kurzu vytvoříte back-endové fondy pomocí virtuálních počítačů. Pak vytvoříte pravidla směrování, která zajistí, že webový provoz dorazí na příslušné servery ve fondech.

V tomto článku získáte informace o těchto tématech:

  • Vytvoření brány Application Gateway
  • Vytvoření virtuálních počítačů pro back-endové servery
  • Vytvoření back-endových fondů pomocí back-endových serverů
  • Vytvoření back-endového naslouchacího procesu
  • Vytvoření pravidla směrování založeného na cestě

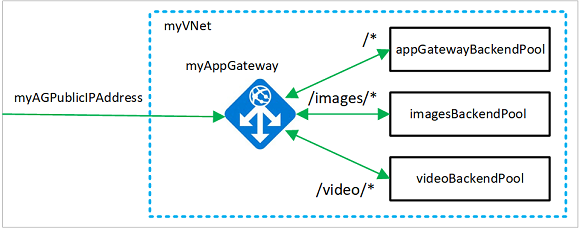

Diagram příkladu směrování adres URL služby Application Gateway

Poznámka:

Při práci s Azure doporučujeme používat modul Azure Az PowerShellu. Začněte tím, že si projdete téma Instalace Azure PowerShellu. Informace o tom, jak migrovat na modul Az PowerShell, najdete v tématu Migrace Azure PowerShellu z AzureRM na Az.

Pokud ještě nemáte předplatné Azure, vytvořte si napřed bezplatný účet.

Požadavky

  • Předplatné Azure

Vytvoření virtuálních počítačů

V tomto příkladu vytvoříte tři virtuální počítače, které se použijí jako back-endové servery pro aplikační bránu. Na virtuální počítače také nainstalujete službu IIS, abyste ověřili, že aplikační brána funguje podle očekávání.

  1. Přihlaste se k portálu Azure.

  2. Na webu Azure Portal vyberte Vytvořit prostředek.

  3. V seznamu Oblíbené vyberte Windows Server 2016 Datacenter .

  4. Zadejte pro virtuální počítač tyto hodnoty:

    • Předplatné – Vyberte své předplatné.
    • Skupina prostředků, vyberte Vytvořit nový a zadejte myResourceGroupAG.
    • Název virtuálního počítače: myVM1
    • Oblast: USA – východ
    • Uživatelské jméno: Zadejte uživatelské jméno.
    • Heslo: Zadejte heslo.

  5. Vyberte Další:Disky.

  6. Vybrat Další:Sítě

  7. V části Virtuální síť vyberte Vytvořit novou a zadejte tyto hodnoty pro virtuální síť:

    • myVNet – tuto hodnotu zadejte jako název virtuální sítě.
    • 10.0.0.0/16 – tuto hodnotu zadejte jako adresní prostor virtuální sítě.
    • myBackendSubnet pro název první podsítě
    • 10.0.1.0/24 – pro adresní prostor podsítě.
    • myAGSubnet – pro druhý název podsítě.
    • 10.0.0.0/24 – tuto hodnotu zadejte jako adresní prostor podsítě.

  8. Vyberte OK.

  9. Ujistěte se, že v části Podsíť je vybraná podsíť myBackendSubnet a pak vyberte Další: Správa.

  10. Výběrem možnosti Zakázat zakážete diagnostiku spouštění.

  11. Vyberte Zkontrolovat a vytvořit, zkontrolujte nastavení na stránce souhrnu a pak vyberte Vytvořit.

  12. Vytvořte dva další virtuální počítače, myVM2 a myVM3 a umístěte je do virtuální sítě MyVNet a podsítě myBackendSubnet .

instalace IIS

  1. Otevřete interaktivní prostředí a ujistěte se, že je nastavené na PowerShell.

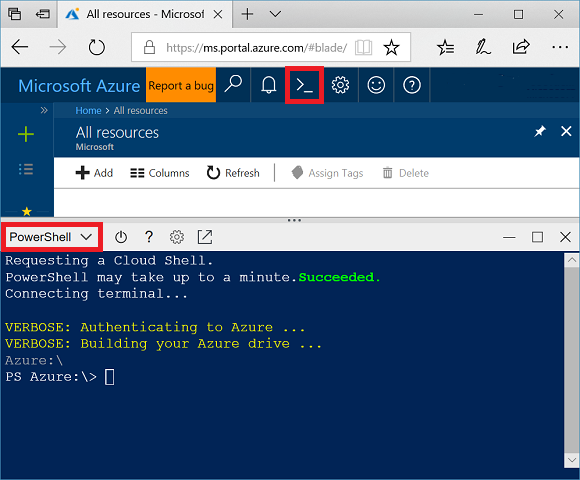

    Snímek obrazovky instalace vlastního rozšíření

  2. Spuštěním následujícího příkazu nainstalujte službu IIS na virtuální počítač:

         $publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

    Set-AzVMExtension `
     -ResourceGroupName myResourceGroupAG `
     -Location eastus `
     -ExtensionName IIS `
     -VMName myVM1 `
     -Publisher Microsoft.Compute `
     -ExtensionType CustomScriptExtension `
     -TypeHandlerVersion 1.4 `
     -Settings $publicSettings

  3. Nainstalujte službu IIS na ostatní virtuální počítače pomocí kroků, které jste právě dokončili. Pro hodnoty VMName v Set-AzVMExtension použijte myVM2 a myVM3 .

Vytvoření brány Application Gateway

  1. V levé nabídce webu Azure Portal vyberte Vytvořit prostředek .

  2. Vyberte Sítě a pak v seznamu Doporučené vyberte Application Gateway.

Karta Základní informace

  1. Na kartě Základy zadejte tyto hodnoty pro následující nastavení služby Application Gateway:

    • Předplatné: Vyberte předplatné.
    • Skupina prostředků: Vyberte myResourceGroupAG pro skupinu prostředků.
    • Název aplikační brány: Jako název aplikační brány zadejte myAppGateway .
    • Oblast – vyberte USA – východ.

  2. V části Konfigurovat virtuální síť vyberte jako název virtuální sítě síť myVNet .

  3. Vyberte podsíť myAGSubnet .

  4. Přijměte výchozí hodnoty pro ostatní nastavení a pak vyberte Další: Front-endy.

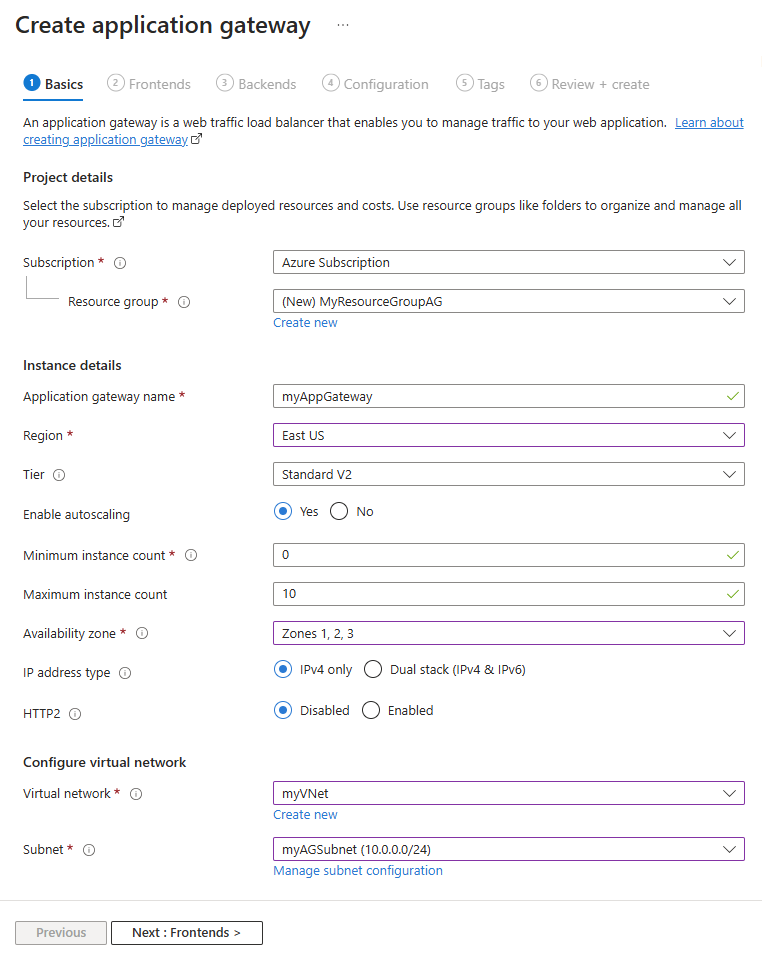

    Snímek obrazovky s kartou Základy na stránce Vytvořit aplikační bránu

Karta Front-endy

  1. Na kartě Front-endy ověřte, že je typ IP adresy front-endu nastavený na Veřejný.

    Poznámka:

    Pro skladovou položku Application Gateway v2 můžete zvolit pouze konfiguraci veřejné front-endové IP adresy. Pro tuto skladovou položku v2 není aktuálně povolená konfigurace privátní front-endové IP adresy.

  2. Vyberte Přidat novou pro veřejnou IP adresu a jako název veřejné IP adresy zadejte myAGPublicIPAddress a pak vyberte OK.

  3. Vyberte Další: Back-endy.

Karta Back-endy

Back-endový fond se používá ke směrování požadavků na back-endové servery, které požadavek obsluhují. Back-endové fondy se dají skládat z síťových karet, škálovacích sad virtuálních počítačů, veřejných IP adres, interních IP adres, plně kvalifikovaných názvů domén (FQDN) a back-endů s více tenanty, jako je Aplikace Azure Service.

  1. Na kartě Back-endy vyberte Přidat back-endový fond.

  2. V okně Přidat back-endový fond , které se otevře, zadejte následující hodnoty a vytvořte prázdný back-endový fond:

    • Název: Jako název back-endového fondu zadejte myBackendPool .

  3. V části Typ cíle vyberte v rozevíracím seznamu virtuální počítač.

  4. V části Cíl vyberte síťové rozhraní pro myVM1.

  5. Vyberte Přidat.

  6. Opakováním přidejte back-endový fond obrázků s myVM2 jako cílem a back-endový fond videa s myVM3 jako cílem.

  7. Výběrem možnosti Přidat uložte konfiguraci back-endového fondu a vraťte se na kartu Back-endy .

  8. Na kartě Back-endy vyberte Další: Konfigurace.

Karta konfigurace

Na kartě Konfigurace připojíte front-endový a back-endový fond, který jste vytvořili pomocí pravidla směrování.

  1. Ve sloupci Pravidla směrování vyberte Přidat pravidlo směrování.

  2. V okně Přidat pravidlo směrování, které se otevře, zadejte myRoutingRule pro název pravidla.

  3. Pravidlo směrování vyžaduje naslouchací proces. Na kartě Naslouchací proces v okně Přidat pravidlo směrování zadejte následující hodnoty pro naslouchací proces:

    • Název naslouchacího procesu: Zadejte myListener pro název naslouchacího procesu.

    • Front-endová IP adresa: Vyberte veřejnou IP adresu, kterou jste vytvořili pro front-end.

    • Port: Typ 8080

      Přijměte výchozí hodnoty pro ostatní nastavení na kartě Naslouchací proces a pak vyberte kartu Cíle back-endu a nakonfigurujte zbytek pravidla směrování.

  4. Na kartě Cíle back-endu vyberte myBackendPool pro cíl back-endu.

  5. Pro nastavení HTTP vyberte Přidat nové a vytvořte nové nastavení HTTP. Nastavení HTTP určuje chování pravidla směrování.

  6. V okně Přidat nastavení HTTP, které se otevře, zadejte myHTTPSetting pro název nastavení HTTP. Přijměte výchozí hodnoty pro ostatní nastavení v okně Přidat nastavení HTTP a pak vyberte Přidat a vraťte se do okna Přidat pravidlo směrování.

  7. V části Směrování na základě cesty vyberte Přidat více cílů a vytvořte pravidlo založené na cestě.

  8. Jako cestu zadejte /images/*.

  9. Jako cílový název zadejte obrázky.

  10. Pro nastavení HTTP vyberte myHTTPSetting.

  11. Jako cíl back-endu vyberte Obrázky.

  12. Výběrem možnosti Přidat uložíte pravidlo cesty a vrátíte se na kartu Přidat pravidlo směrování.

  13. Opakováním přidáte další pravidlo pro video.

  14. Výběrem možnosti Přidat přidáte pravidlo směrování a vrátíte se na kartu Konfigurace .

  15. Vyberte Další: Značky a pak Další: Zkontrolovat a vytvořit.

Poznámka:

Pro zpracování výchozích případů nemusíte přidávat vlastní /pravidlo cesty * . To se automaticky zpracovává ve výchozím back-endovém fondu.

Poznámka:

Oddělovač * zástupných znaků je dodržen pouze na konci pravidla. Další informace a příklady podporovaných pravidel založených na cestě najdete v přehledu směrování na základě cesty URL.

Karta Zkontrolovat a vytvořit

Zkontrolujte nastavení na kartě Zkontrolovat a vytvořit a pak vyberte Vytvořit a vytvořte virtuální síť, veřejnou IP adresu a aplikační bránu. Vytvoření aplikační brány v Azure může trvat několik minut. Než přejdete k další části, počkejte, až se nasazení úspěšně dokončí.

Otestování aplikační brány

  1. Vyberte Všechny prostředky a pak vyberte myAppGateway.

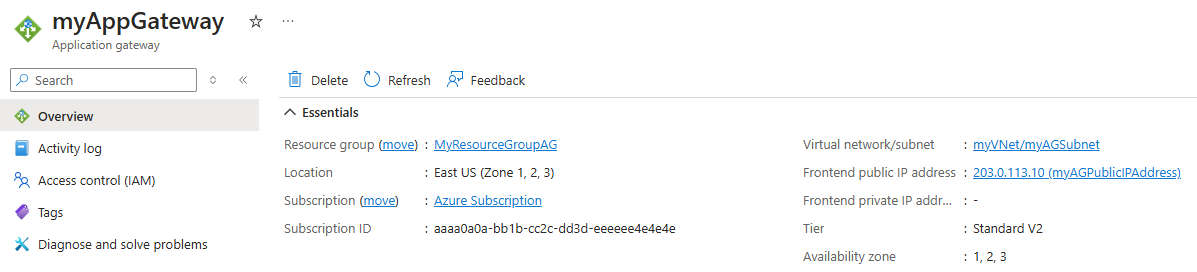

    Snímek obrazovky s veřejnou IP adresou služby Application Gateway

  2. Zkopírujte veřejnou IP adresu a pak ji vložte do adresního řádku svého prohlížeče. Například http://203.0.113.10:8080.

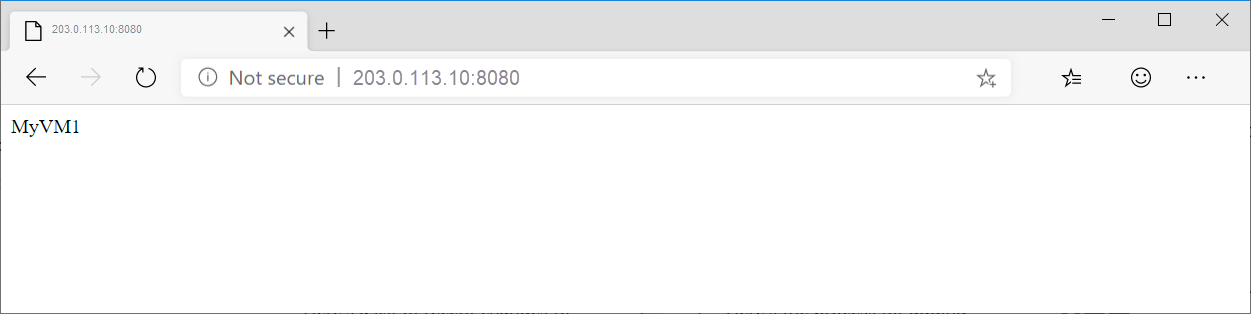

    Snímek obrazovky s testovací základní adresou URL ve službě Application Gateway

    Naslouchací proces na portu 8080 směruje tento požadavek do výchozího back-endového fondu.

  3. Změňte adresu URL na http://< ip-address>:8080/images/test.htm, nahraďte <IP-adresu> veřejnou IP adresou myAppGateway a měli byste vidět něco jako v následujícím příkladu:

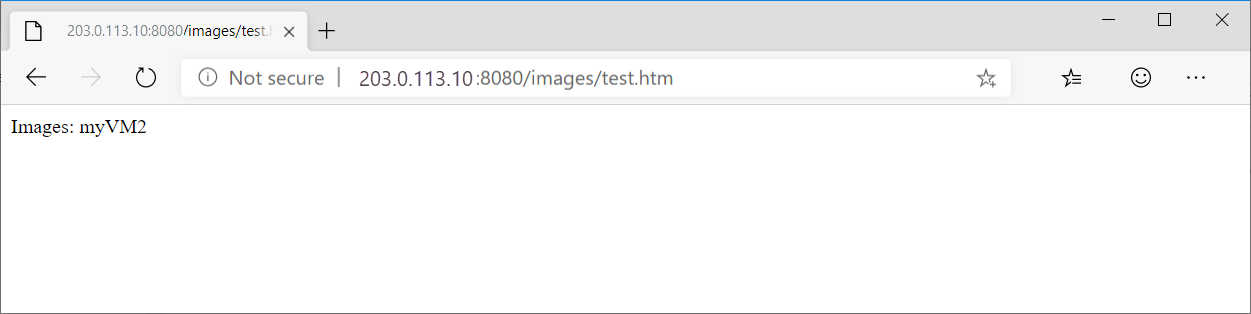

    Snímek obrazovky s adresou URL testovacích obrázků ve službě Application Gateway

    Naslouchací proces na portu 8080 směruje tento požadavek do back-endového fondu Images .

  4. Změňte adresu URL na http://< ip-address>:8080/video/test.htm, nahraďte <IP-adresu> veřejnou IP adresou myAppGateway a měli byste vidět něco jako v následujícím příkladu:

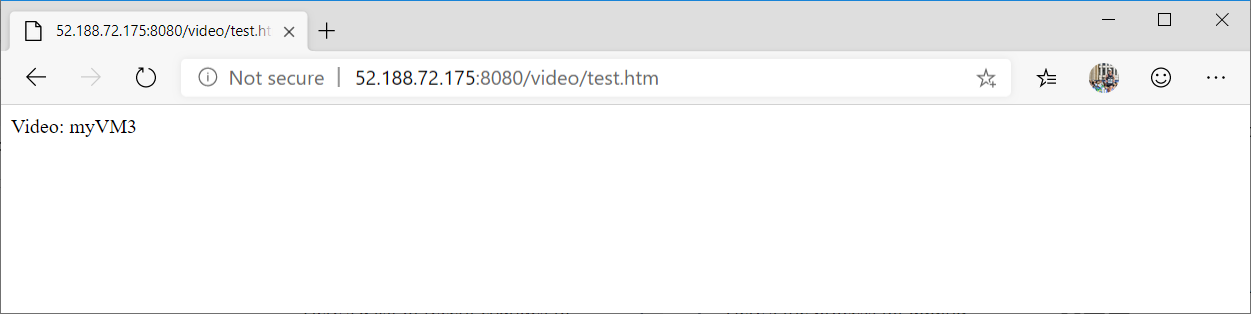

    Snímek obrazovky s testovací adresou URL videa ve službě Application Gateway

    Naslouchací proces na portu 8080 směruje tento požadavek do back-endového fondu videa .

Vyčištění prostředků

Pokud už ji nepotřebujete, odstraňte skupinu prostředků a všechny související prostředky. Uděláte to tak, že vyberete skupinu prostředků a vyberete Odstranit skupinu prostředků.

Další kroky

V tomto kurzu jste vytvořili aplikační bránu s pravidlem směrování na základě cesty.

Další informace o směrování založeném na cestě ve službě Application Gateway najdete v přehledu směrování na základě cest URL.

Pokud chcete zjistit, jak vytvořit a nakonfigurovat službu Application Gateway pro přesměrování webového provozu pomocí Azure CLI, přejděte k dalšímu kurzu.

Přesměrování webového provozu
