Plánování kapacity úložiště služby Azure Stack Hub

  • Článek

Následující části obsahují informace o plánování kapacity úložiště služby Azure Stack Hub, které vám pomůžou při plánování potřeb úložiště řešení.

Použití a organizace kapacity úložiště

Hyperkonvergovaná konfigurace služby Azure Stack Hub umožňuje sdílení fyzických úložných zařízení. Existují tři hlavní divize dostupného úložiště, které je možné sdílet: infrastrukturu, dočasné úložiště virtuálních počítačů tenanta a úložiště zálohující objekty blob, tabulky a fronty služeb Azure Consistent Storage (ACS).

Cache a kapacitní vrstvy Storage Spaces Direct

Kapacita úložiště se používá pro operační systém, místní protokolování, výpisy paměti a další potřeby dočasného úložiště infrastruktury. Tato místní kapacita úložiště je oddělená (zařízení a kapacita) od úložných zařízení, která jsou pod správou konfigurace Prostorů úložiště s přímým přístupem. Zbytek úložných zařízení se umístí do jednoho fondu kapacity úložiště bez ohledu na počet serverů v jednotce škálování.

Tato zařízení mají dva typy: mezipaměť a kapacitu. Storage Spaces Direct spotřebovává zařízení mezipaměti pro zpětný zápis a čtení. Kapacity těchto zařízení mezipaměti nejsou při používání přiřazeny k formátované a "viditelné" kapacitě formátovaných virtuálních disků. Na rozdíl od toho Storage Spaces Direct používá pro tento účel kapacitní zařízení, čímž poskytuje "domovskou lokalitu" spravovaných dat.

Infrastruktura služby Azure Stack Hub přímo přiděluje a spravuje veškerou kapacitu úložiště. Operátor nemusí rozhodovat o konfiguraci, přidělení, rozšíření kapacity. Azure Stack Hub automatizuje tato rozhodnutí o návrhu tak, aby odpovídala požadavkům řešení během počáteční instalace a nasazení nebo rozšíření kapacity. Azure Stack Hub bere v úvahu odolnost, rezervovanou kapacitu pro opětovné sestavení a další podrobnosti v rámci návrhu.

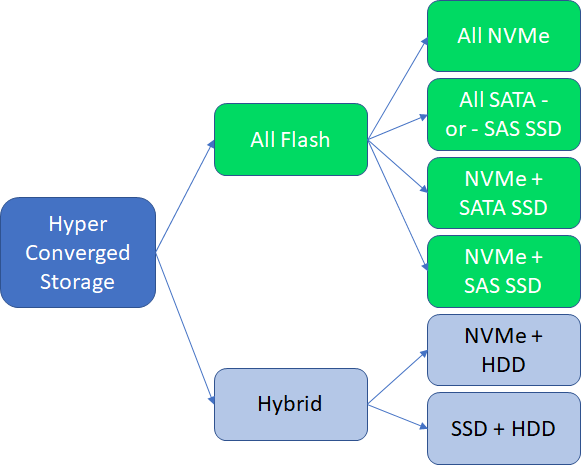

Operátoři si můžou vybrat mezi konfigurací celého flashového úložiště nebo konfigurací hybridního úložiště:

diagram plánování kapacity úložiště Azure

V plně flash konfiguraci může být konfigurace dvouvrstvá nebo jednovrstvá. Pokud je konfigurace jednovrstvé, jsou všechna zařízení kapacity stejného typu (například NVMe nebo SATA SSD nebo SAS SSD) a zařízení mezipaměti se nepoužívají. Ve dvouúrovňové all-flash konfiguraci je typická konfigurace NVMe jako zařízení mezipaměti a kapacitní zařízení tvoří buď SATA, nebo SAS SSD disky.

V hybridní dvouúrovňové konfiguraci je mezipaměť volbou mezi NVMe, SATA nebo SAS SSD a kapacitou je HDD.

Stručný přehled konfigurace úložiště Storage Spaces Direct a Azure Stack Hubu je následující:

  • Fond Storage Spaces Direct na jednu škálovací jednotku (všechna úložná zařízení jsou konfigurována v rámci jediného fondu).
  • Virtuální disky se vytvářejí jako zrcadlení se třemi kopiemi pro zajištění nejlepšího výkonu a odolnosti.
  • Každý virtuální disk je formátovaný jako systém souborů ReFS.
  • Kapacita virtuálního disku se počítá a přiděluje tak, aby ve fondu zůstala nepřiřazená datová kapacita jednoho zařízení. Toto je ekvivalent jednoho kapacitního disku na server.
  • Každý systém souborů ReFS má povolený nástroj BitLocker pro šifrování neaktivních uložených dat.

Virtuální disky vytvořené automaticky a jejich kapacity jsou následující:

Jméno Výpočet kapacity Popis
Místní/spouštěcí zařízení Minimálně 340 GB1 Individuální serverové úložiště pro image operačního systému a virtuální počítače lokální infrastruktury.
Infrastruktura 3,5 TB Veškeré využití infrastruktury služby Azure Stack Hub
VmTemp Viz níže2 Virtuální počítače tenanta mají připojený dočasný disk a tato data jsou uložená na těchto virtuálních discích.
ACS Viz níže 3 Kapacita Azure Consistent Storage pro ukládání blobů, tabulek a front.

1 minimální kapacitu úložiště vyžadovanou partnerem řešení Azure Stack Hub.

2 Velikost virtuálního disku používaného pro dočasné disky virtuálního počítače tenanta se vypočítá jako poměr fyzické paměti serveru. Dočasný disk je poměr fyzické paměti přiřazené k virtuálnímu počítači. Přidělení pro dočasné diskové úložiště ve službě Azure Stack Hub zaznamenává většinu případů použití, ale nemusí být schopné splňovat všechny potřeby dočasného disku. Poměr je kompromisem mezi zpřístupněním dočasného úložiště a nevyužitím většiny kapacity úložiště řešení pouze pro kapacitu dočasného disku. Jeden dočasný disk úložiště se vytvoří pro každý server ve škálovací jednotce. Kapacita dočasného úložiště se nezvětší nad 10 procent z celkové dostupné kapacity úložiště ve fondu úložiště škálovací jednotky. Výpočet je podobný následujícímu příkladu:

  DesiredTempStoragePerServer = PhysicalMemory * 0.65 * 8
  TempStoragePerSolution = DesiredTempStoragePerServer * NumberOfServers
  PercentOfTotalCapacity = TempStoragePerSolution / TotalAvailableCapacity
  If (PercentOfTotalCapacity <= 0.1)
      TempVirtualDiskSize = DesiredTempStoragePerServer
  Else
      TempVirtualDiskSize = (TotalAvailableCapacity * 0.1) / NumberOfServers

3 Virtuální disky vytvořené pro použití službou ACS představují jednoduché rozdělení zbývající kapacity. Jak je uvedeno, všechny virtuální disky jsou ve třínásobném zrcadlení a kapacita odpovídající jedné jednotce disku pro každý server není přiřazená. Nejprve se přidělí dříve vyjmenované různé virtuální disky a zbývající kapacita se pak použije pro virtuální disky služby ACS.

Další kroky

Přečtěte si informace o plánovači kapacity služby Azure Stack Hub.
