Podporované ethernetové adaptéry a vývojové desky
Tato část obsahuje seznam aktuálně podporovaných ethernetových adaptérů Azure Sphere.
Pokud pro adaptér existuje přednastavená konfigurační image desky , je zde uvedené také ID image použité k vytvoření balíčku image konfigurace desky. Další informace o vytvoření balíčku konfigurační image desky najdete v tématu Vytvoření a nasazení konfigurační image panelu .
Adaptéry založené na microchipu ENC28J60
Azure Sphere podporuje ethernetové adaptéry založené na řadiči Microchip ENC28J60 Stand-Alone Ethernet.
Následující tabulka ukazuje požadované mapování mezi kontrolerem Microchip ENC28J60 a MT3620.
| Pin mikročipu ENC28J60 | Kolík MT3620 |
|---|---|
| CS | CSA0, Pin 43 |
| SCK | SCLK0, Pin 39 |
| SI | MOSI0, Pin 40 |
| TAKŽE | MISO0, Pin 42 |
| INT | GPIO5, Pin 18 |
Id lan-enc28j60-isu0-int5 image konfigurace přednastavené desky můžete použít k vytvoření balíčku image konfigurace desky.
Poznámka
Adresa MAC (Media Access Control) je hardwarová adresa, která jedinečně identifikuje každou desku Azure Sphere. Ethernetová adresa MAC pro ethernetový adaptér ENC28J60 se náhodně vygeneruje při konfiguraci desky během konfigurace sítě Ethernet zařízení Azure Sphere. I když je adresa MAC během aktualizace operačního systému nebo při konfiguraci panelu zachována, je randomizována během obnovení zařízení a může narušit funkce, které vyžadují statickou adresu MAC. Pokud potřebujete nastavit ethernetovou adresu MAC na základě jedinečného identifikátoru organizace (OUI), jsou k dispozici následující možnosti:
Adresa MAC se po obnovení zařízení nastaví ručně. V tomto případě je adresa MAC zařízení nastavená v objektu továrny Azure Sphere a je možné ji přizpůsobit tak, aby výrobce mohl používat adresu, která koreluje s blokem MAC vystaveným IEEE. Během obnovení zařízení se náhodně vygeneruje nová adresa MAC, která se přiřadí tabuli. Pokud se zařízení vrátí výrobci nebo se obnoví, můžete pomocí Azure Sphere CLI nastavit zařízení po obnovení zpět na původní adresu MAC aktualizací síťového rozhraní sítě Ethernet pro zařízení.
Adresa MAC se po obnovení zařízení zachová. V takovém případě je možné po obnovení automaticky nastavit původní adresu MAC. Vzhledem k tomu, že na ENC28J60 neexistuje nestálé úložiště, musí výrobce přidat další úložiště (například EEPROM) a adresu MAC musí výrobce uložit v rámci výrobního zpracování. K tomuto externímu úložišti se pak přistupuje za běhu, kde můžete přečíst a nastavit adresu MAC voláním funkce Networking_SetHardwareAddress. Když se zařízení obnoví a aplikace se znovu načte, přečte z externího úložiště a nastaví systémovou adresu MAC.
Adaptérové desky a moduly kompatibilní s ENC28J60
Během vývoje můžete proces vytváření prototypů usnadnit pomocí existující ethernetové adaptérové desky nebo modulu založeného na ENC28J60, který je kompatibilní s některou z běžných vývojových desek MT3620. Příklad:
- Vývojová deska ethernetového řadiče Olimex ENC28J60-H
- Seeed Studio MT3620 Ethernet Shield for Seeed Studio MT3620 development kit
- MikroE ETH Click board for Avnet MT3620 Starter Kit V2
Vývojová deska ethernetového řadiče Olimex ENC28J60-H
Vývojovou desku Olimex ENC28J60-H je možné připojit k jakékoli vývojové sadě MT3620, která vystavuje isu0 a GPIO 5.
| Olimex ENC28J60-H pin | MT3620 RDB pin |
|---|---|
| 3V3: 10 | 3V3: Záhlaví 3 (vpravo nahoře), Připnout 3 |
| GND: 9 | GND: Záhlaví 2 (vlevo dole), Připnout 2 |
| ČS: 7 | CSA0: Hlavička 2, pin 5 |
| SCK: 1 | SCLK0: Header 2, Pin 3 |
| MOSI: 2 | MOSI0: Hlavička 2, Pin 7 |
| MISO: 3 | MISO0 RTS: Header 2, Pin 1 |
| INT: 5 | GPIO5: Header 2, Pin 4 |

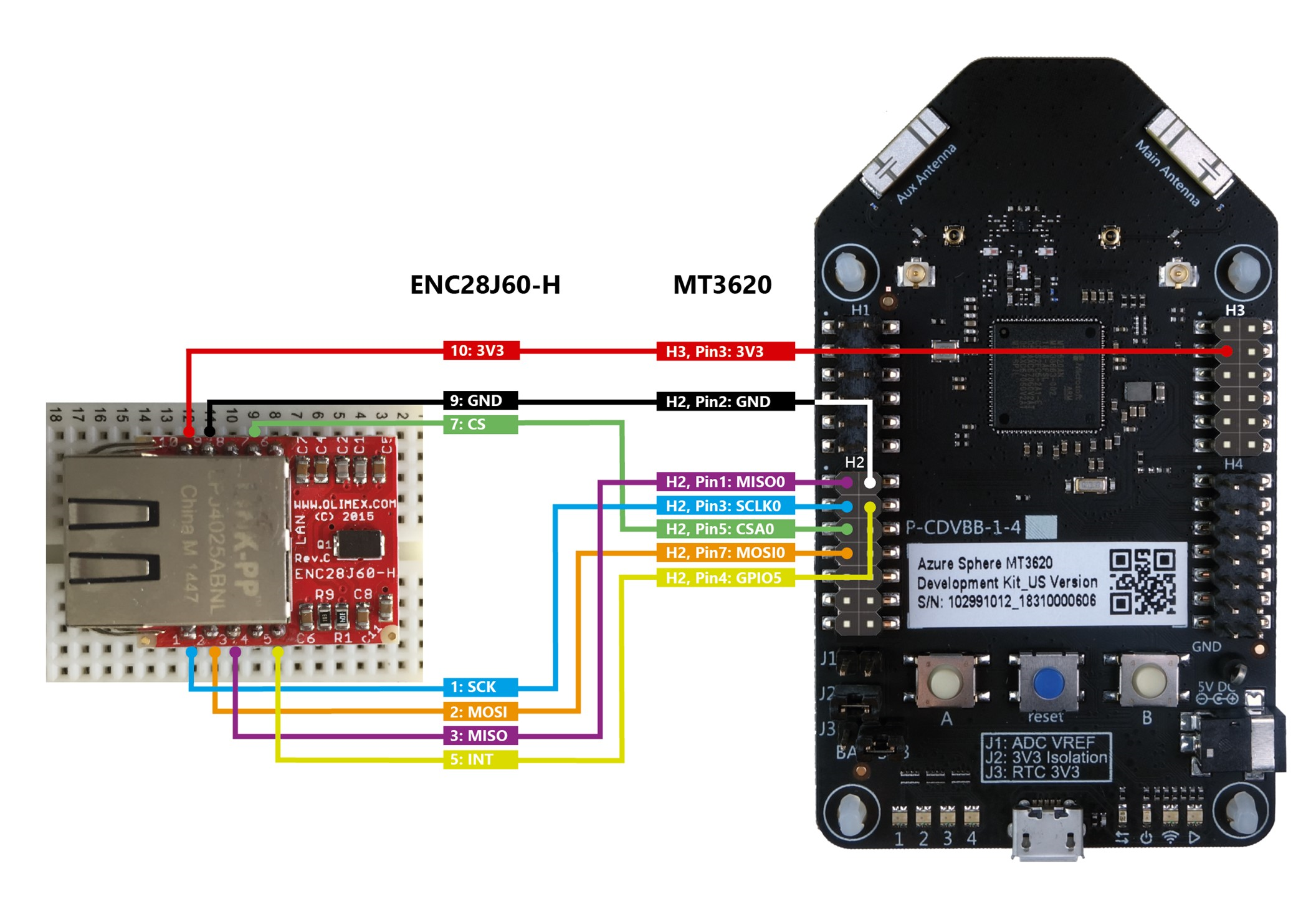

Následující diagram ukazuje, jak připojit tuto desku k vývojové sadě Seeed Studio MT3620.
Seeed Studio MT3620 Ethernet Shield for Seeed Studio MT3620 development kit
Mt3620 Ethernet Shield je interně připojen na stejné mt3620 vývojové desky GPIO kolíky jako Olimex ENC28J60-H Development Board. Používá také stejný port ISU (ISU0) ke komunikaci s deskou MT3620 přes SPI. Ethernetový štít MT3620 však připojíte přímo k hlavičkám rozhraní na desce MT3620.
MikroE ETH Click board for Avnet MT3620 Starter Kit V2
Úvodní sada Avnet MT3620 V2 podporuje ENC28J60 click desku MikroE ETH.
Pokud se chcete připojit k panelu MikroE ETH Click board k vývojové desce Avnet MT3620 Starter Kit V2, vložte mikroE ETH Click board do Click Socket #1 na vývojové desce starter kit.
Adaptéry založené na Wiznet W5500
Azure Sphere podporuje ethernetové adaptéry založené na řadiči Wiznet W5500 Ethernet.
W5500 poskytuje rozhraní sběrnice SPI (Serial Peripheral Interface) se čtyřmi signály (SCSn, SCLK, MOSI, MISO) a funguje jako podřízený spi. Zatímco W5500 podporuje rychlost sběrnice SPI až 80 MHz, MT3620 má maximální rychlost sběrnice SPI 40 MHz.
Pro úvodní sadu Avnet MT3620 V1 je k dispozici balíček lan-w5500-isu1-int2.imagepackageimage konfigurace desky. Úvodní sada Avnet MT3620 Starter Kit V1 používá rozhraní ISU1 SPI.
Balíček lan-w5500-isu0-int5.imagepackage image konfigurace desky je k dispozici pro úvodní sadu Avnet MT3620 V2, která používá rozhraní ISU0 SPI.
